一种多媒体广告牌自动清灰装置.pdf

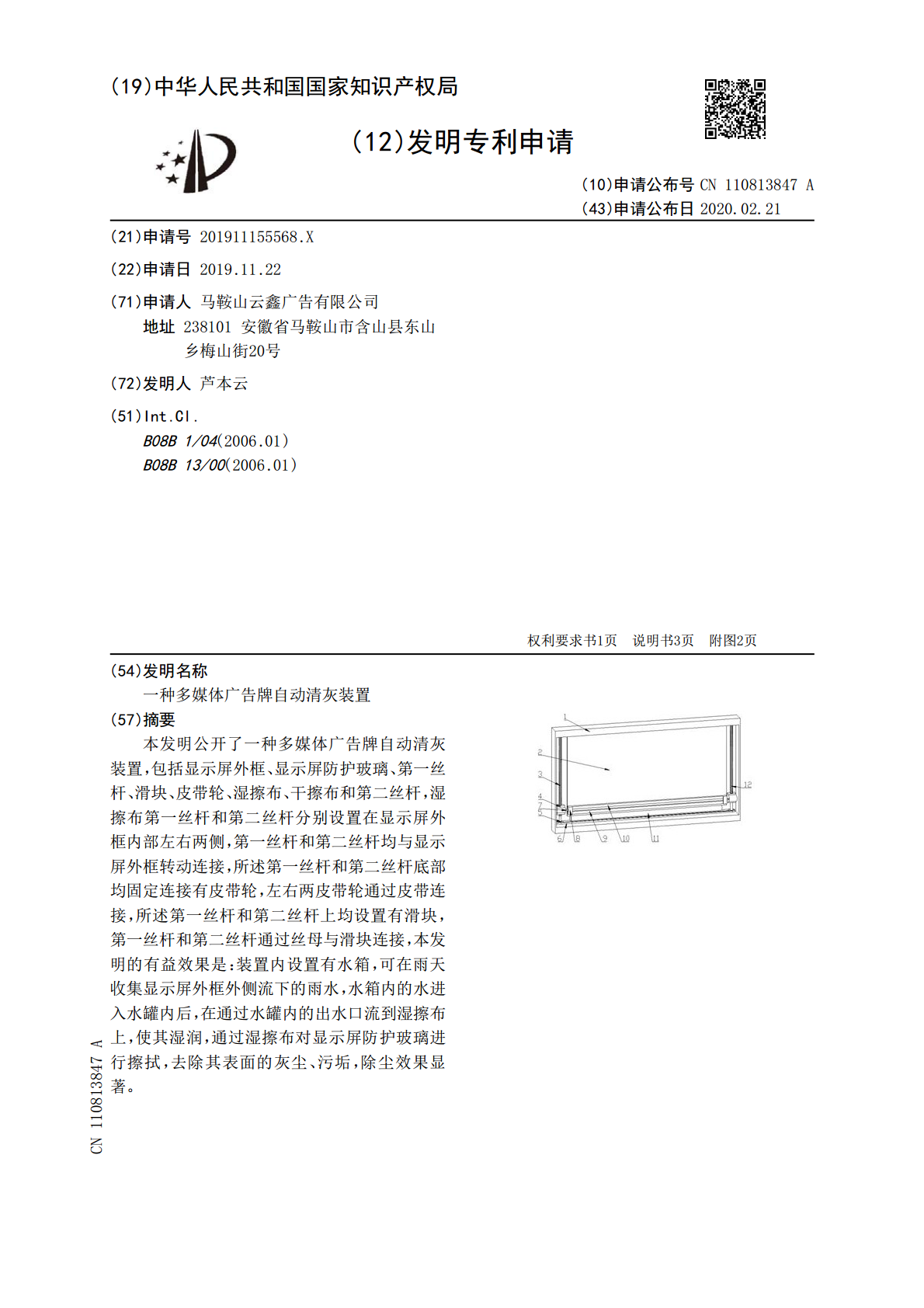

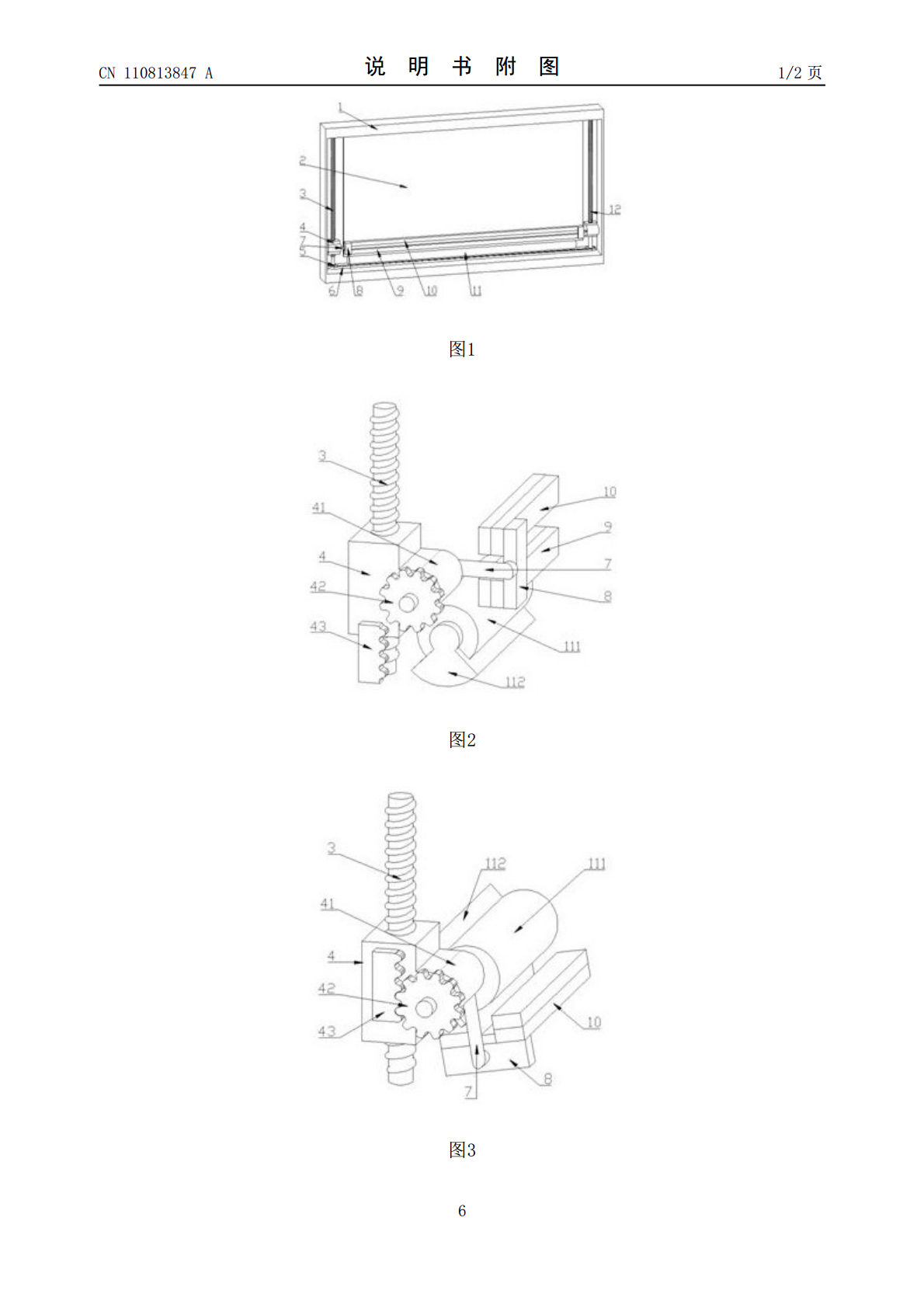

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110813847A(43)申请公布日2020.02.21(21)申请号201911155568.X(22)申请日2019.11.22(71)申请人马鞍山云鑫广告有限公司地址238101安徽省马鞍山市含山县东山乡梅山街20号(72)发明人芦本云(51)Int.Cl.B08B1/04(2006.01)B08B13/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种多媒体广告牌自动清灰装置(57)摘要本发明公开了一种多媒体广告牌自动清灰装置，包括显示屏外框、显示屏防护玻璃、第一丝杆、滑块、皮带轮、湿擦布、干擦布和第二丝杆，湿擦布第一丝杆和第二丝杆分别设置在显示屏外框内部左右两侧，第一丝杆和第二丝杆均与显示屏外框转动连接，所述第一丝杆和第二丝杆底部均固定连接有皮带轮，左右两皮带轮通过皮带连接，所述第一丝杆和第二丝杆上均设置有滑块，第一丝杆和第二丝杆通过丝母与滑块连接，本发明的有益效果是：装置内设置有水箱，可在雨天收集显示屏外框外侧流下的雨水，水箱内的水进入水罐内后，在通过水罐内的出水口流到湿擦布上，使其湿润，通过湿擦布对显示屏防护玻璃进行擦拭，去除其表面的灰尘、污垢，除尘效果显著。CN110813847ACN110813847A权利要求书1/1页1.一种多媒体广告牌自动清灰装置，包括显示屏外框（1）、显示屏防护玻璃（2）、第一丝杆（3）、滑块（4）、皮带轮（5）、湿擦布（9）、干擦布（10）和第二丝杆（12），其特征在于，湿擦布第一丝杆（3）和第二丝杆（12）分别设置在显示屏外框（1）内部左右两侧，第一丝杆（3）和第二丝杆（12）均与显示屏外框（1）转动连接，所述第一丝杆（3）和第二丝杆（12）底部均固定连接有皮带轮（5），左右两皮带轮（5）通过皮带（6）连接，所述第一丝杆（3）和第二丝杆（12）上均设置有滑块（4），第一丝杆（3）和第二丝杆（12）通过丝母与滑块（4）连接，所述湿擦布（9）设置在干擦布（10）的下方，湿擦布（9）和干擦布（10）通过连接块（8）固定连接，连接块（8）与滑块（4）连接，所述显示屏防护玻璃（2）安装在显示屏外框（1）内，湿擦布（9）和干擦布（10）前侧与显示屏防护玻璃（2）贴合。2.根据权利要求1所述的一种多媒体广告牌自动清灰装置，其特征在于，所述显示屏外框（1）内对应显示屏防护玻璃（2）下方安装有湿水罐（11），所述滑块（4）后端固定连接有连接凸台（41），连接凸台（41）内设置有旋杆（7），旋杆（7）与连接凸台（41）转动连接，所述旋杆（7）呈“z”字形，旋杆（7）与连接块（8）固定连接。3.根据权利要求2所述的一种多媒体广告牌自动清灰装置，其特征在于，所述连接凸台（41）左侧设置有齿轮（42），齿轮（42）与旋杆（7）固定连接，齿轮（42）左下方设置有齿条（43），齿条（43）与齿轮（42）啮合连接，齿条（43）与显示屏外框（1）固定连接。4.根据权利要求2所述的一种多媒体广告牌自动清灰装置，其特征在于，所述湿水罐（11）包括水罐（111）、封盖（112）、固定套（113）和出水口（115），所述水罐（111）上套设有若干个固定套（113），固定套（113）前端与显示屏外框（1）固定连接，水罐（111）下方设置有封盖（112），封盖（112）前后两侧均与水罐（111）转动连接且连接处设置有发条，所述水罐（111）底部设置有若干个出水口（115）。5.根据权利要求4所述的一种多媒体广告牌自动清灰装置，其特征在于，所述显示屏外框（1）前壁上对应水罐（11）上方安装有水箱（116），水箱（116）前上侧设置有入水口（117），所述入水口（117）设置在显示屏外框（1）的外侧，所述水箱（116）底部安装有入水管（114），入水管（114）底部插设在水罐（111）内。2CN110813847A说明书1/3页一种多媒体广告牌自动清灰装置技术领域[0001]本发明涉及一种广告牌清灰装置，具体是一种多媒体广告牌自动清灰装置。背景技术[0002]多媒体广告牌常安装于十字路口、商场、集市等人流量较大的地方，用于播放广告，多媒体广告牌一般都是安装在室外，其屏幕防护玻璃上容易沾染灰尘，但是为了更好的传播效果，多媒体广告牌的安装位置较高，且屏幕较大，在清理表面灰尘时特别麻烦，且危险系数高。因此，本领域技术人员提供了一种多媒体广告牌自动清灰装置，以解决上述背景技术中提出的问题。发明内容[0003]本发明的目的在于提供一种多媒体广告牌自动清灰装置，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种多媒体广告牌自动清灰装置，包括显示屏外框、显示屏防护玻璃、第一丝杆、滑块、皮带轮、湿擦布、干擦
