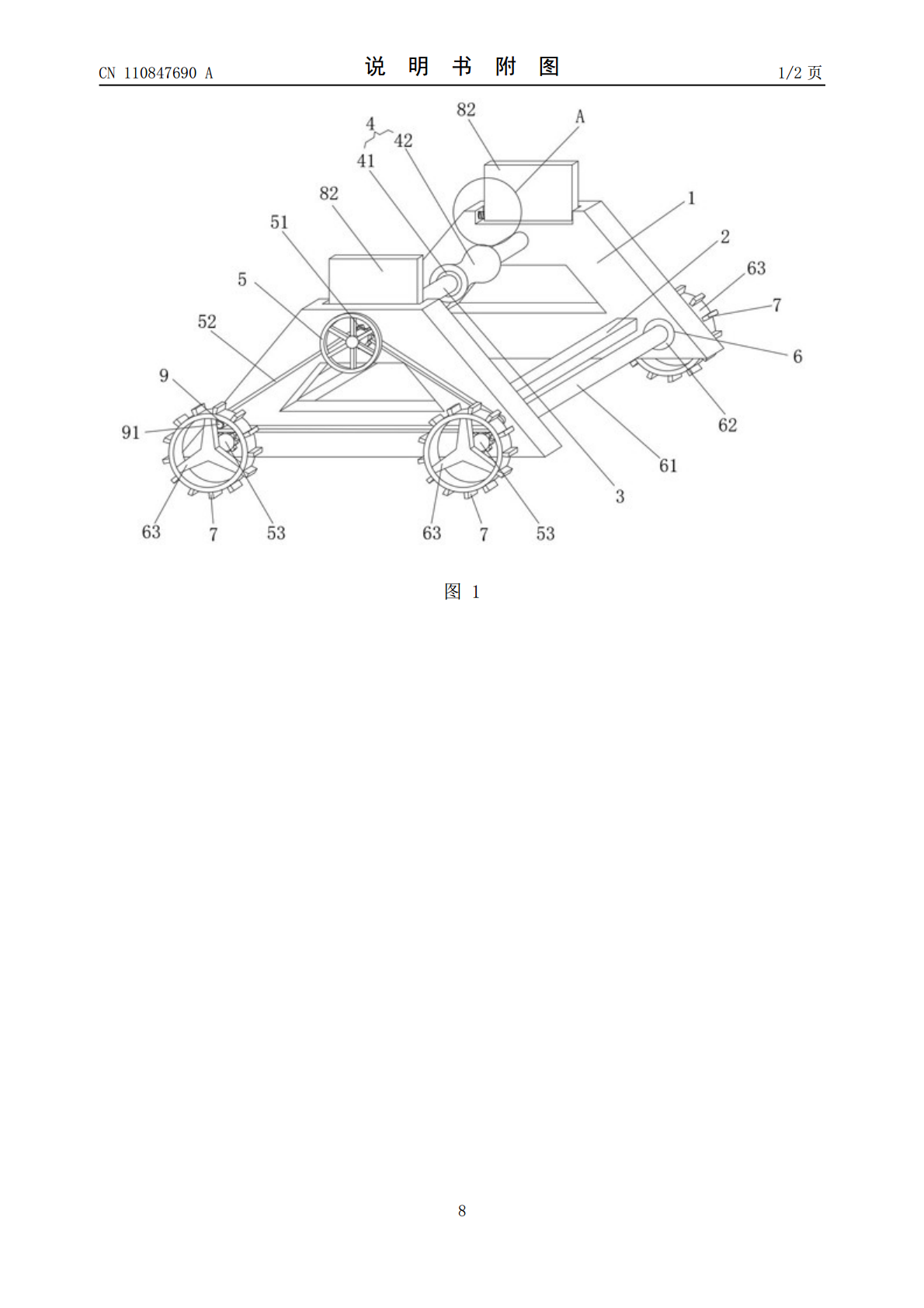

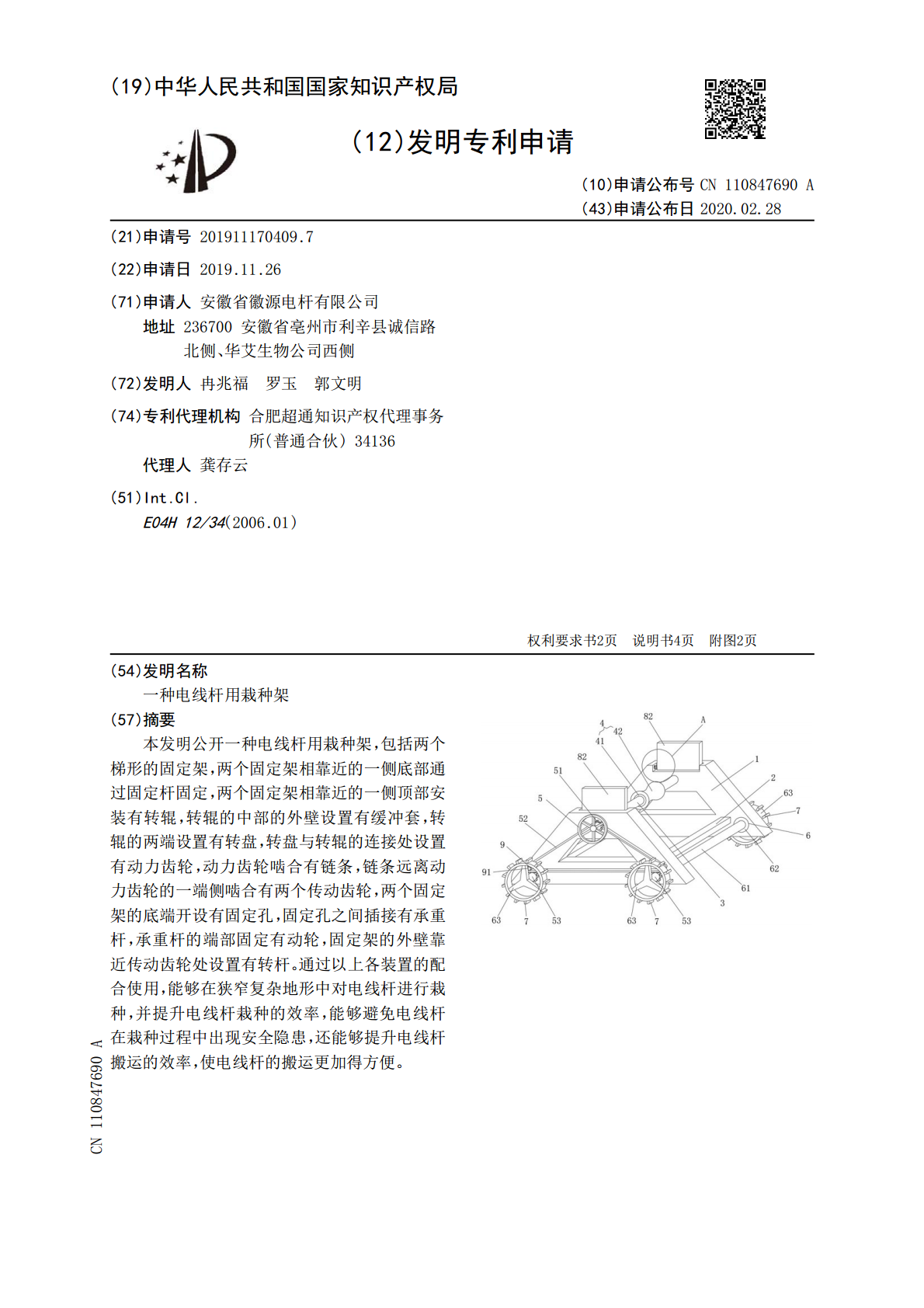

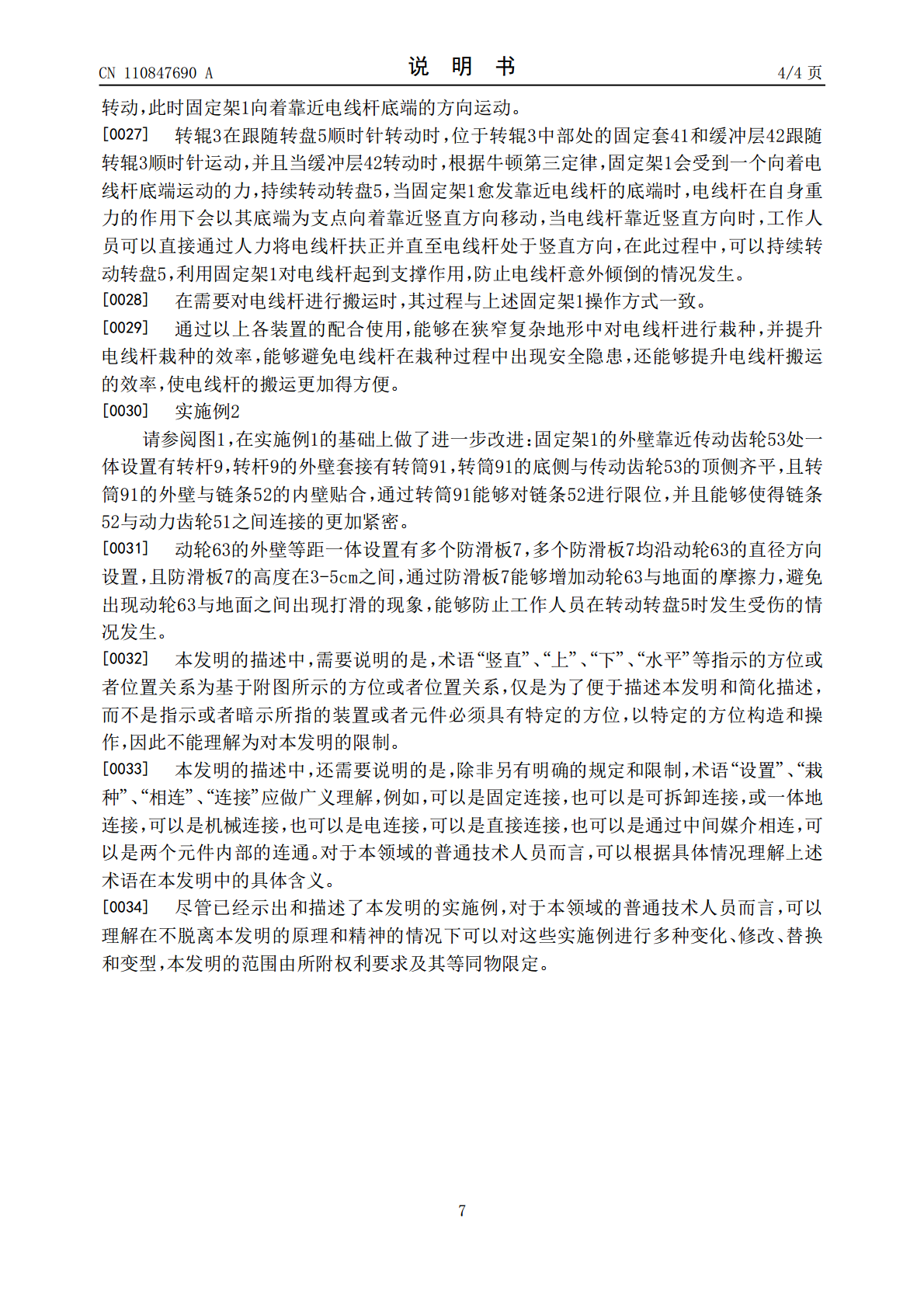

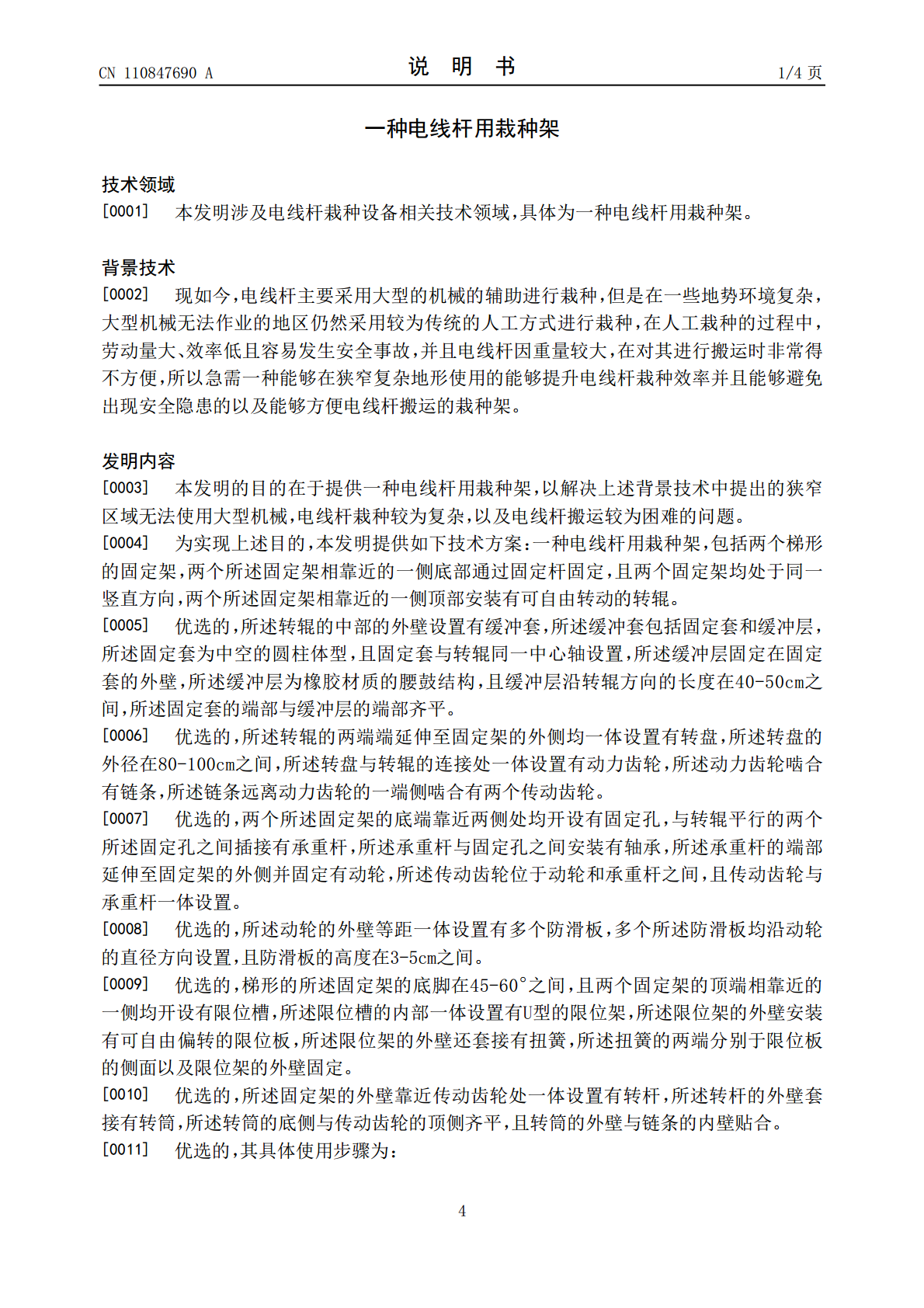

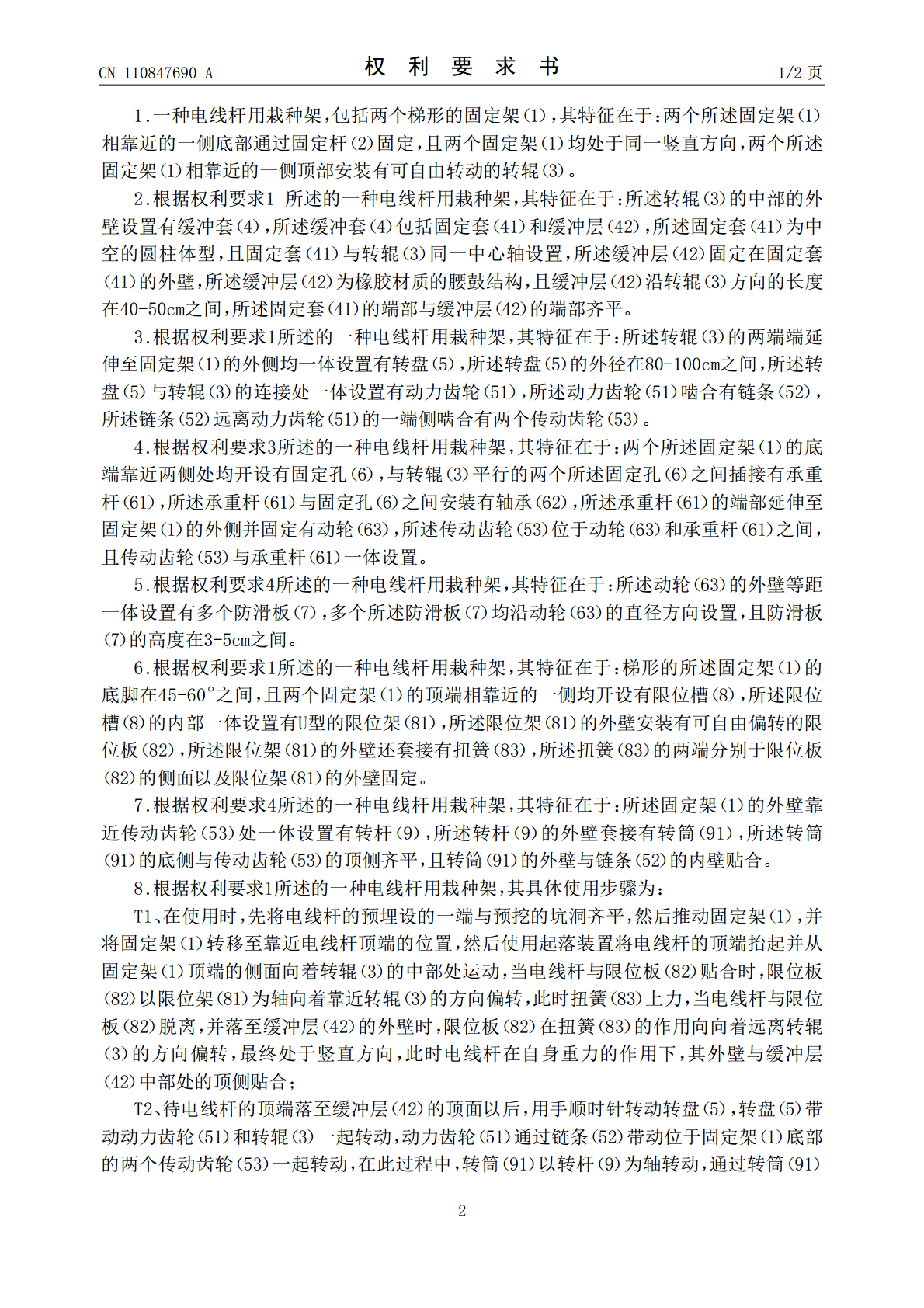

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110847690A(43)申请公布日2020.02.28(21)申请号201911170409.7(22)申请日2019.11.26(71)申请人安徽省徽源电杆有限公司地址236700安徽省亳州市利辛县诚信路北侧、华艾生物公司西侧(72)发明人冉兆福罗玉郭文明(74)专利代理机构合肥超通知识产权代理事务所(普通合伙)34136代理人龚存云(51)Int.Cl.E04H12/34(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种电线杆用栽种架(57)摘要本发明公开一种电线杆用栽种架，包括两个梯形的固定架，两个固定架相靠近的一侧底部通过固定杆固定，两个固定架相靠近的一侧顶部安装有转辊，转辊的中部的外壁设置有缓冲套，转辊的两端设置有转盘，转盘与转辊的连接处设置有动力齿轮，动力齿轮啮合有链条，链条远离动力齿轮的一端侧啮合有两个传动齿轮，两个固定架的底端开设有固定孔，固定孔之间插接有承重杆，承重杆的端部固定有动轮，固定架的外壁靠近传动齿轮处设置有转杆。通过以上各装置的配合使用，能够在狭窄复杂地形中对电线杆进行栽种，并提升电线杆栽种的效率，能够避免电线杆在栽种过程中出现安全隐患，还能够提升电线杆搬运的效率，使电线杆的搬运更加得方便。CN110847690ACN110847690A权利要求书1/2页1.一种电线杆用栽种架，包括两个梯形的固定架（1），其特征在于：两个所述固定架（1）相靠近的一侧底部通过固定杆（2）固定，且两个固定架（1）均处于同一竖直方向，两个所述固定架（1）相靠近的一侧顶部安装有可自由转动的转辊（3）。2.根据权利要求1所述的一种电线杆用栽种架，其特征在于：所述转辊（3）的中部的外壁设置有缓冲套（4），所述缓冲套（4）包括固定套（41）和缓冲层（42），所述固定套（41）为中空的圆柱体型，且固定套（41）与转辊（3）同一中心轴设置，所述缓冲层（42）固定在固定套（41）的外壁，所述缓冲层（42）为橡胶材质的腰鼓结构，且缓冲层（42）沿转辊（3）方向的长度在40-50cm之间，所述固定套（41）的端部与缓冲层（42）的端部齐平。3.根据权利要求1所述的一种电线杆用栽种架，其特征在于：所述转辊（3）的两端端延伸至固定架（1）的外侧均一体设置有转盘（5），所述转盘（5）的外径在80-100cm之间，所述转盘（5）与转辊（3）的连接处一体设置有动力齿轮（51），所述动力齿轮（51）啮合有链条（52），所述链条（52）远离动力齿轮（51）的一端侧啮合有两个传动齿轮（53）。4.根据权利要求3所述的一种电线杆用栽种架，其特征在于：两个所述固定架（1）的底端靠近两侧处均开设有固定孔（6），与转辊（3）平行的两个所述固定孔（6）之间插接有承重杆（61），所述承重杆（61）与固定孔（6）之间安装有轴承（62），所述承重杆（61）的端部延伸至固定架（1）的外侧并固定有动轮（63），所述传动齿轮（53）位于动轮（63）和承重杆（61）之间，且传动齿轮（53）与承重杆（61）一体设置。5.根据权利要求4所述的一种电线杆用栽种架，其特征在于：所述动轮（63）的外壁等距一体设置有多个防滑板（7），多个所述防滑板（7）均沿动轮（63）的直径方向设置，且防滑板（7）的高度在3-5cm之间。6.根据权利要求1所述的一种电线杆用栽种架，其特征在于：梯形的所述固定架（1）的底脚在45-60°之间，且两个固定架（1）的顶端相靠近的一侧均开设有限位槽（8），所述限位槽（8）的内部一体设置有U型的限位架（81），所述限位架（81）的外壁安装有可自由偏转的限位板（82），所述限位架（81）的外壁还套接有扭簧（83），所述扭簧（83）的两端分别于限位板（82）的侧面以及限位架（81）的外壁固定。7.根据权利要求4所述的一种电线杆用栽种架，其特征在于：所述固定架（1）的外壁靠近传动齿轮（53）处一体设置有转杆（9），所述转杆（9）的外壁套接有转筒（91），所述转筒（91）的底侧与传动齿轮（53）的顶侧齐平，且转筒（91）的外壁与链条（52）的内壁贴合。8.根据权利要求1所述的一种电线杆用栽种架，其具体使用步骤为：T1、在使用时，先将电线杆的预埋设的一端与预挖的坑洞齐平，然后推动固定架（1），并将固定架（1）转移至靠近电线杆顶端的位置，然后使用起落装置将电线杆的顶端抬起并从固定架（1）顶端的侧面向着转辊（3）的中部处运动，当电线杆与限位板（82）贴合时，限位板（82）以限位架（81）为轴向着靠近转辊（3）的方向偏转，此时扭簧（83）上力，当电线杆与限位板（82）脱离，并落至缓冲层（42）的外壁时，限位板（82）在扭簧（83）的作用向向着远离转辊（3）的方向偏转，最终处于竖直方
