一种汽轮机排汽参数测量装置.pdf

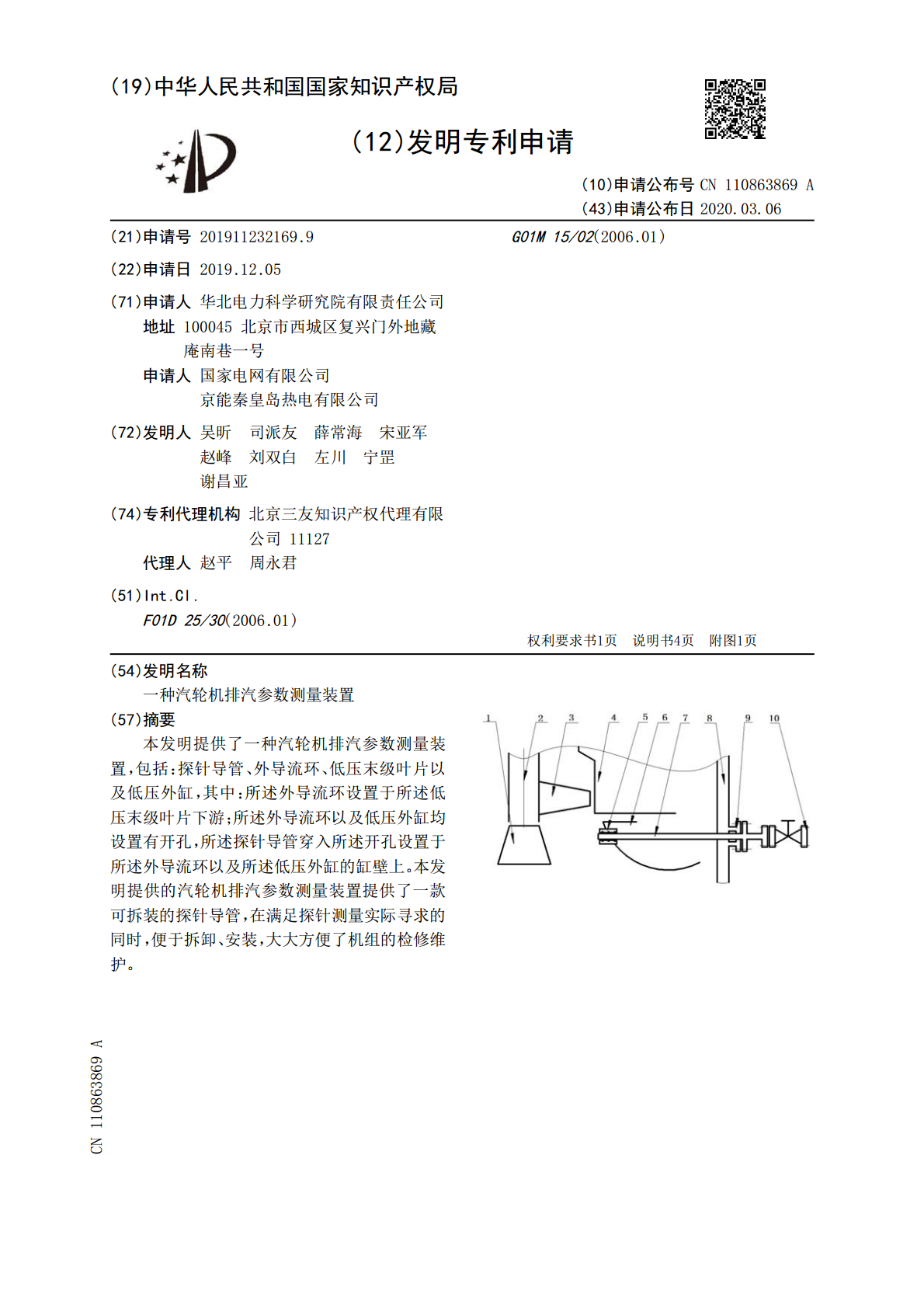

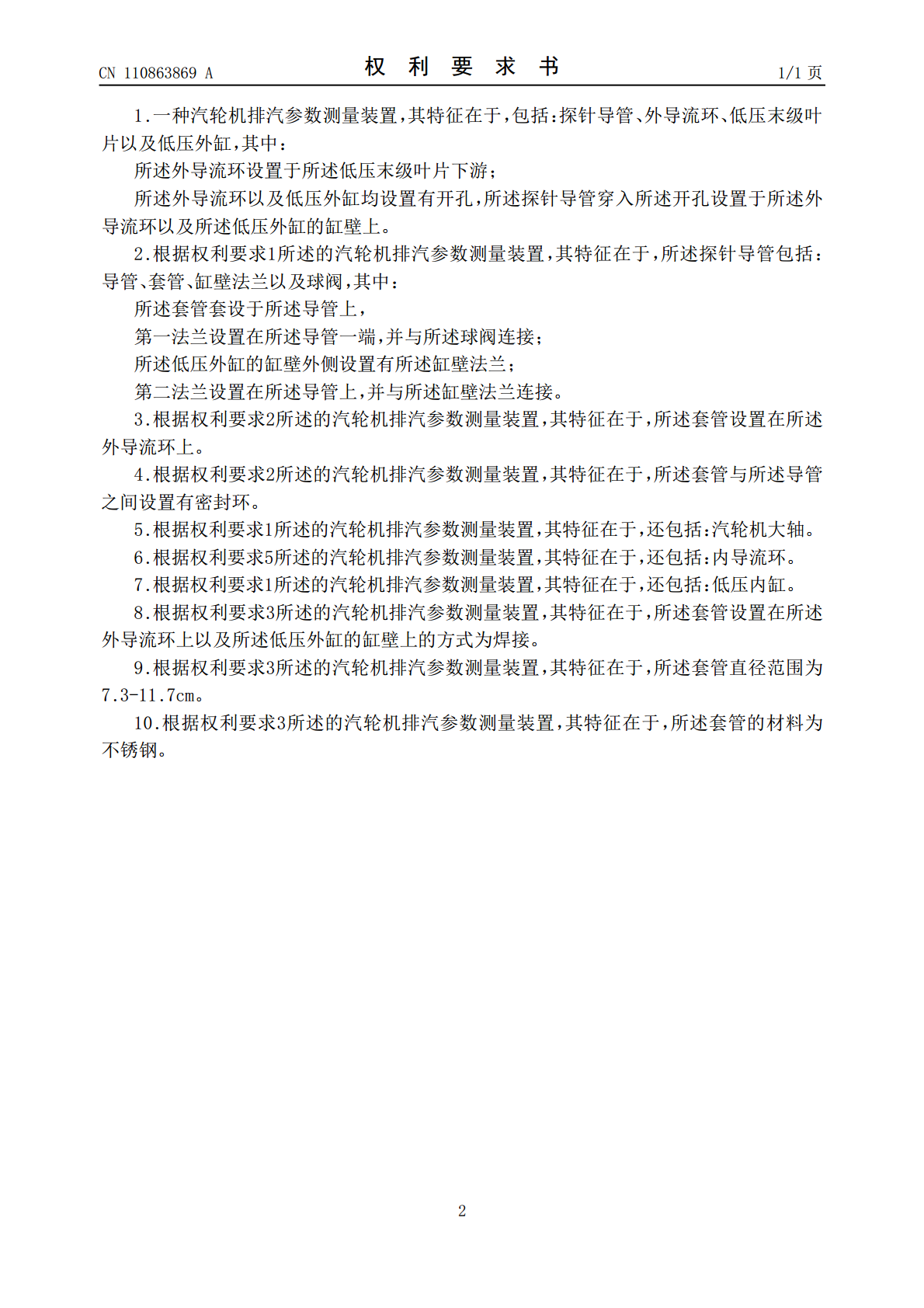

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110863869A(43)申请公布日2020.03.06(21)申请号201911232169.9G01M15/02(2006.01)(22)申请日2019.12.05(71)申请人华北电力科学研究院有限责任公司地址100045北京市西城区复兴门外地藏庵南巷一号申请人国家电网有限公司京能秦皇岛热电有限公司(72)发明人吴昕司派友薛常海宋亚军赵峰刘双白左川宁罡谢昌亚(74)专利代理机构北京三友知识产权代理有限公司11127代理人赵平周永君(51)Int.Cl.F01D25/30(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种汽轮机排汽参数测量装置(57)摘要本发明提供了一种汽轮机排汽参数测量装置，包括：探针导管、外导流环、低压末级叶片以及低压外缸，其中：所述外导流环设置于所述低压末级叶片下游；所述外导流环以及低压外缸均设置有开孔，所述探针导管穿入所述开孔设置于所述外导流环以及所述低压外缸的缸壁上。本发明提供的汽轮机排汽参数测量装置提供了一款可拆装的探针导管，在满足探针测量实际寻求的同时，便于拆卸、安装，大大方便了机组的检修维护。CN110863869ACN110863869A权利要求书1/1页1.一种汽轮机排汽参数测量装置，其特征在于，包括：探针导管、外导流环、低压末级叶片以及低压外缸，其中：所述外导流环设置于所述低压末级叶片下游；所述外导流环以及低压外缸均设置有开孔，所述探针导管穿入所述开孔设置于所述外导流环以及所述低压外缸的缸壁上。2.根据权利要求1所述的汽轮机排汽参数测量装置，其特征在于，所述探针导管包括：导管、套管、缸壁法兰以及球阀，其中：所述套管套设于所述导管上，第一法兰设置在所述导管一端，并与所述球阀连接；所述低压外缸的缸壁外侧设置有所述缸壁法兰；第二法兰设置在所述导管上，并与所述缸壁法兰连接。3.根据权利要求2所述的汽轮机排汽参数测量装置，其特征在于，所述套管设置在所述外导流环上。4.根据权利要求2所述的汽轮机排汽参数测量装置，其特征在于，所述套管与所述导管之间设置有密封环。5.根据权利要求1所述的汽轮机排汽参数测量装置，其特征在于，还包括：汽轮机大轴。6.根据权利要求5所述的汽轮机排汽参数测量装置，其特征在于，还包括：内导流环。7.根据权利要求1所述的汽轮机排汽参数测量装置，其特征在于，还包括：低压内缸。8.根据权利要求3所述的汽轮机排汽参数测量装置，其特征在于，所述套管设置在所述外导流环上以及所述低压外缸的缸壁上的方式为焊接。9.根据权利要求3所述的汽轮机排汽参数测量装置，其特征在于，所述套管直径范围为7.3-11.7cm。10.根据权利要求3所述的汽轮机排汽参数测量装置，其特征在于，所述套管的材料为不锈钢。2CN110863869A说明书1/4页一种汽轮机排汽参数测量装置技术领域[0001]本发明涉及热能动力工程领域，尤具体涉及一种汽轮机排汽参数测量装置。背景技术[0002]湿蒸汽作为一种工作介质广泛应用于各种工程实践，特别是热能动力工程领域。电力行业中，蒸汽轮机低压缸末级工质处于湿蒸汽区，由于末级排汽极端复杂的汽水两相流环境，汽轮机排汽湿度、压力及温度等参数的测量依然是一个国际性的难题。[0003]目前，对于汽轮机排汽参数的测量一般采用软测量及直接测量方法。软测量是通过相关测量参数的迭代计算或者数据处理算法得到的参数结果；直接测量方法则是运用专业的测量探针直接伸入汽轮机内部流场进行的更为直观的参数测量。考虑到汽轮机低压缸末级通流区域距离外缸较远，因此采用末级排汽参数直接测量方法需要预设探针导管，在低压外缸及末级导流环间架设导管。导管作为探针伸入测量的运动导轨，不仅能够驱使探针按照既定路线进行参数测量，同时也能保证测量探针及机组设备的安全。由于探针导管固定安装在导流环及低压外缸之间，因此给机组揭缸检修带来不便，在揭缸检修前，必须轧去导管后方能揭缸；同时，扣缸前需要重新制作安装导管才能进行后续的试验测量。发明内容[0004]本发明提供的汽轮机排汽参数测量装置提供了一款可拆装的探针导管，在满足探针测量实际寻求的同时，便于拆卸、安装，大大方便了机组的检修维护。[0005]为了实现上述目的，提供了一种汽轮机排汽参数测量装置，包括：探针导管、外导流环、低压末级叶片以及低压外缸，其中：[0006]所述外导流环设置于所述低压末级叶片下游；[0007]所述外导流环以及低压外缸均设置有开孔，所述探针导管穿入所述开孔设置于所述外导流环以及所述低压外缸的缸壁上。[0008]一个实施例中，所述探针导管包括：导管、套管、缸壁法兰以及球阀，其中：[0009]所述套管套设于所述导管上，[0010]第一法兰设置在所述导管一端，并与所述球阀连
