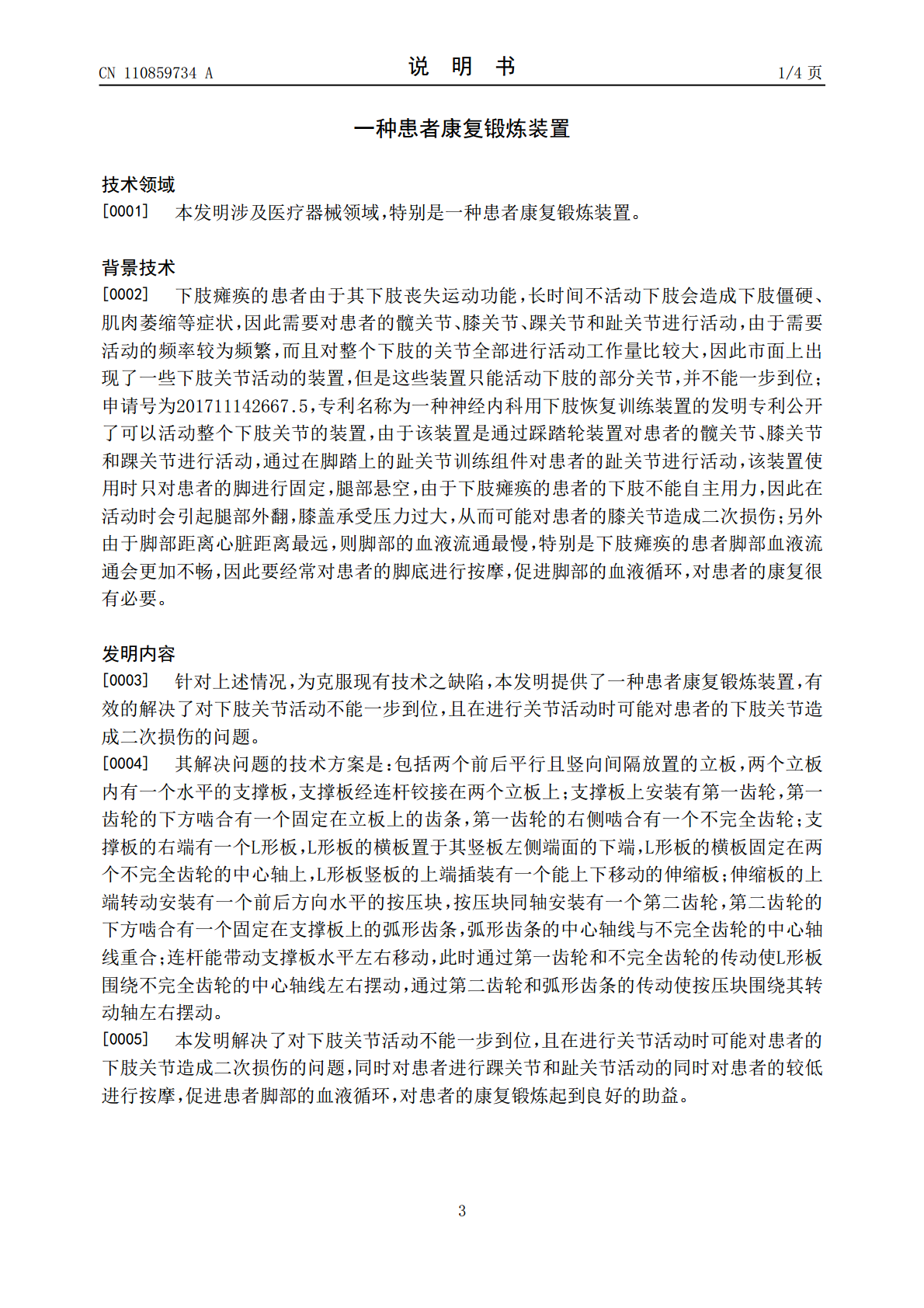

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110859734A(43)申请公布日2020.03.06(21)申请号201911410606.1(22)申请日2019.12.31(71)申请人郑州铁路职业技术学院地址450000河南省郑州市郑东新区鹏程大道56号(72)发明人闫灿侯园园吴建军关颖赵绮(74)专利代理机构郑州博派知识产权代理事务所(特殊普通合伙)41137代理人伍俊慧(51)Int.Cl.A61H1/02(2006.01)A61H39/04(2006.01)权利要求书1页说明书4页附图8页(54)发明名称一种患者康复锻炼装置(57)摘要本发明涉及患者康复锻炼装置，有效的解决了对下肢关节活动不能一步到位，且在进行关节活动时可能对患者的下肢关节造成二次损伤的问题；其解决的技术方案包括支撑患者小腿的支撑板和支撑患者脚部的L形板，L形板的竖板上端铰接有一个按压块；当支撑板左右水平移动时，对患者的髋关节和膝关节进行活动，支撑板左右水平移动时通过第一齿轮和不完全齿轮带动L形板左右摆动，对患者的踝关节进行活动，L形板左右摆动时带动按压块左右摆动，对患者的趾关节进行活动；L形板和按压块上固定有指压板，当活动患者的踝关节和趾关节时指压板对患者的较低进行按摩，促进患者脚部的血液循环，对患者的康复锻炼起到良好的助益。CN110859734ACN110859734A权利要求书1/1页1.一种患者康复锻炼装置，包括两个前后平行且竖向间隔放置的立板（1），其特征在于，所述的两个立板（1）内有一个水平的支撑板（2），支撑板（2）经连杆（3）铰接在两个立板（1）上；支撑板（2）上安装有第一齿轮（4），第一齿轮（4）的下方啮合有一个固定在立板（1）上的齿条（5），第一齿轮（4）的右侧啮合有一个不完全齿轮（6）；支撑板（2）的右端有一个L形板（7），L形板（7）的横板置于其竖板左侧端面的下端，L形板（7）的横板固定在两个不完全齿轮（6）的中心轴上，L形板（7）竖板的上端插装有一个能上下移动的伸缩板（8）；伸缩板（8）的上端转动安装有一个前后方向水平的按压块（9），按压块（9）同轴安装有一个第二齿轮（10），第二齿轮（10）的下方啮合有一个固定在支撑板（2）上的弧形齿条（11），弧形齿条（11）的中心轴线与不完全齿轮（6）的中心轴线重合；连杆（3）能带动支撑板（2）水平左右移动，此时通过第一齿轮（4）和不完全齿轮（6）的传动使L形板（7）围绕不完全齿轮（6）的中心轴线左右摆动，通过第二齿轮（10）和弧形齿条（11）的传动使按压块（9）围绕其转动轴左右摆动。2.根据权利要求1所述的一种患者康复锻炼装置，其特征在于，所述的连杆（3）、第一齿轮（4）、齿条（5）和不完全齿轮（6）在支撑板（2）的前后两侧各设有一个，支撑板（2）的前后两端均固定有一个与立板（1）平行的挡板（12），两个连杆（3）的上端铰接在对应侧的挡板（12）上，下端铰接在立板（1）上，两个第一齿轮（4）分别安装在对应侧的挡板（12）上，两个不完全齿轮（6）同轴安装且其中心轴贯穿两个挡板（12）；两个立板（1）的内侧面上分别有一个左右方向的水平滑槽，两个挡板（12）上分别装有一个置于对应侧滑槽内的滚轮（13）。3.根据权利要求1所述的一种患者康复锻炼装置，其特征在于，所述的L形板（7）竖板的上端开有一个竖向的安装槽，伸缩板（8）的下端始终置于安装槽内且能在安装槽内上下移动。4.根据权利要求1所述的一种患者康复锻炼装置，其特征在于，所述的伸缩板（8）的上端固定有两个耳板，按压块（9）的前后两端分别固定有一个转动轴，两个转动轴分别安装在对应侧的耳板上，后侧的转动轴与第二齿轮（10）的中心轴通过联轴器连接。5.根据权利要求1所述的一种患者康复锻炼装置，其特征在于，所述的L形板（7）的竖板左侧端面和按压块（9）的左侧端面上均固定有指压板（14）。6.根据权利要求1所述的一种患者康复锻炼装置，其特征在于，所述的两个连杆（3）的下端经一根铰接轴与对应侧的立板（1）铰接，铰接轴的前端装有一个置于前侧立板（1）外侧的摇把。7.根据权利要求1所述的一种患者康复锻炼装置，其特征在于，所述的弧形齿条（11）经一个固定杆（15）固定在支撑板（2）上。2CN110859734A说明书1/4页一种患者康复锻炼装置技术领域[0001]本发明涉及医疗器械领域，特别是一种患者康复锻炼装置。背景技术[0002]下肢瘫痪的患者由于其下肢丧失运动功能，长时间不活动下肢会造成下肢僵硬、肌肉萎缩等症状，因此需要对患者的髋关节、膝关节、踝关节和趾关节进行活动，由于需要活动的频率较为频繁，而且对整个下肢的关节全部进行活动工作量比较大，因此市面上出现了一些下肢关节活动的装置，但是这些装置只能活动下肢的部分关
