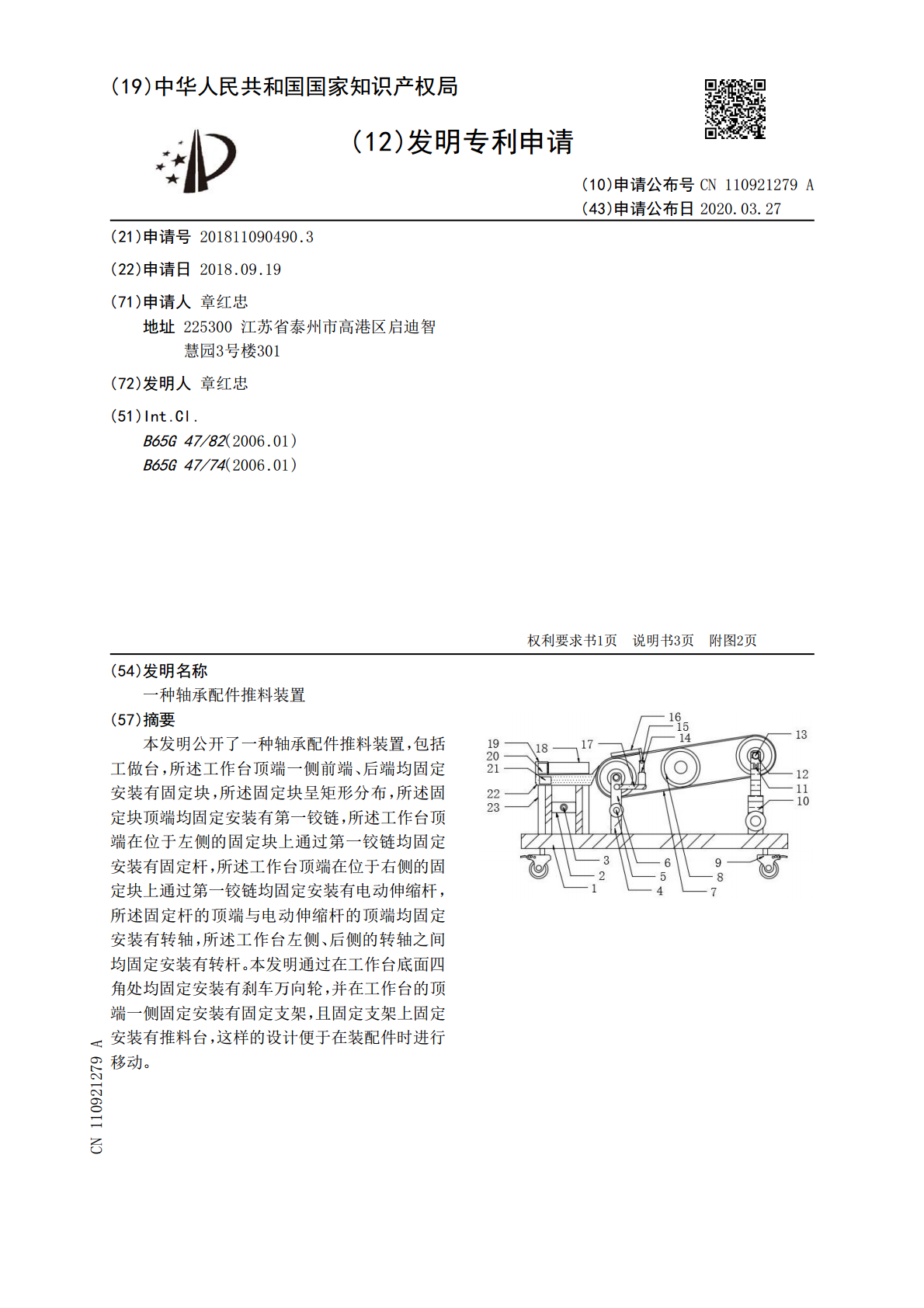

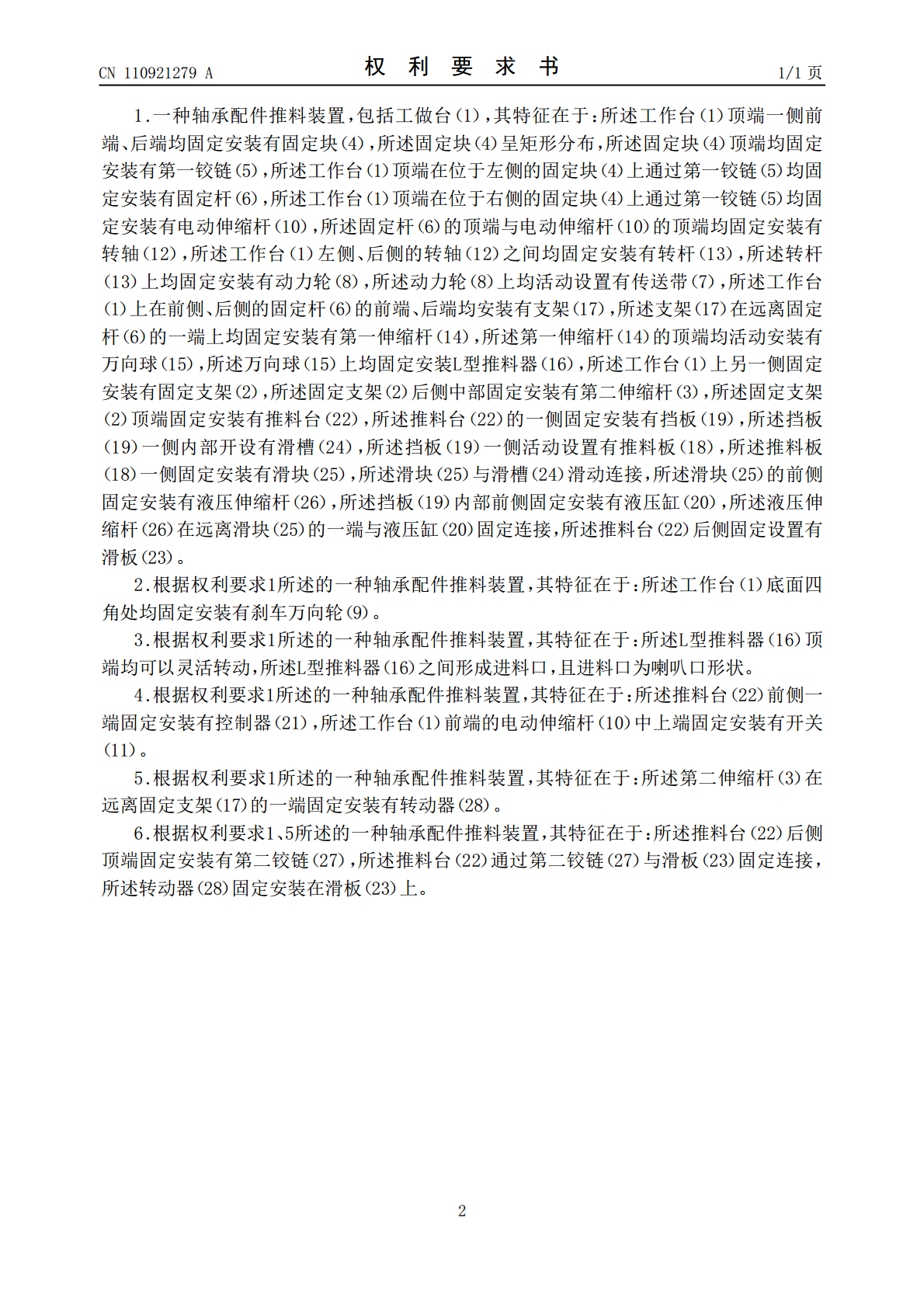

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110921279A(43)申请公布日2020.03.27(21)申请号201811090490.3(22)申请日2018.09.19(71)申请人章红忠地址225300江苏省泰州市高港区启迪智慧园3号楼301(72)发明人章红忠(51)Int.Cl.B65G47/82(2006.01)B65G47/74(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种轴承配件推料装置(57)摘要本发明公开了一种轴承配件推料装置，包括工做台，所述工作台顶端一侧前端、后端均固定安装有固定块，所述固定块呈矩形分布，所述固定块顶端均固定安装有第一铰链，所述工作台顶端在位于左侧的固定块上通过第一铰链均固定安装有固定杆，所述工作台顶端在位于右侧的固定块上通过第一铰链均固定安装有电动伸缩杆，所述固定杆的顶端与电动伸缩杆的顶端均固定安装有转轴，所述工作台左侧、后侧的转轴之间均固定安装有转杆。本发明通过在工作台底面四角处均固定安装有刹车万向轮，并在工作台的顶端一侧固定安装有固定支架，且固定支架上固定安装有推料台，这样的设计便于在装配件时进行移动。CN110921279ACN110921279A权利要求书1/1页1.一种轴承配件推料装置，包括工做台（1），其特征在于：所述工作台（1）顶端一侧前端、后端均固定安装有固定块（4），所述固定块（4）呈矩形分布，所述固定块（4）顶端均固定安装有第一铰链（5），所述工作台（1）顶端在位于左侧的固定块（4）上通过第一铰链（5）均固定安装有固定杆（6），所述工作台（1）顶端在位于右侧的固定块（4）上通过第一铰链（5）均固定安装有电动伸缩杆（10），所述固定杆（6）的顶端与电动伸缩杆（10）的顶端均固定安装有转轴（12），所述工作台（1）左侧、后侧的转轴（12）之间均固定安装有转杆（13），所述转杆（13）上均固定安装有动力轮（8），所述动力轮（8）上均活动设置有传送带（7），所述工作台（1）上在前侧、后侧的固定杆（6）的前端、后端均安装有支架（17），所述支架（17）在远离固定杆（6）的一端上均固定安装有第一伸缩杆（14），所述第一伸缩杆（14）的顶端均活动安装有万向球（15），所述万向球（15）上均固定安装L型推料器（16），所述工作台（1）上另一侧固定安装有固定支架（2），所述固定支架（2）后侧中部固定安装有第二伸缩杆（3），所述固定支架（2）顶端固定安装有推料台（22），所述推料台（22）的一侧固定安装有挡板（19），所述挡板（19）一侧内部开设有滑槽（24），所述挡板（19）一侧活动设置有推料板（18），所述推料板（18）一侧固定安装有滑块（25），所述滑块（25）与滑槽（24）滑动连接，所述滑块（25）的前侧固定安装有液压伸缩杆（26），所述挡板（19）内部前侧固定安装有液压缸（20），所述液压伸缩杆（26）在远离滑块（25）的一端与液压缸（20）固定连接，所述推料台（22）后侧固定设置有滑板（23）。2.根据权利要求1所述的一种轴承配件推料装置，其特征在于：所述工作台（1）底面四角处均固定安装有刹车万向轮（9）。3.根据权利要求1所述的一种轴承配件推料装置，其特征在于：所述L型推料器（16）顶端均可以灵活转动，所述L型推料器（16）之间形成进料口，且进料口为喇叭口形状。4.根据权利要求1所述的一种轴承配件推料装置，其特征在于：所述推料台（22）前侧一端固定安装有控制器（21），所述工作台（1）前端的电动伸缩杆（10）中上端固定安装有开关（11）。5.根据权利要求1所述的一种轴承配件推料装置，其特征在于：所述第二伸缩杆（3）在远离固定支架（17）的一端固定安装有转动器（28）。6.根据权利要求1、5所述的一种轴承配件推料装置，其特征在于：所述推料台（22）后侧顶端固定安装有第二铰链（27），所述推料台（22）通过第二铰链（27）与滑板（23）固定连接，所述转动器（28）固定安装在滑板（23）上。2CN110921279A说明书1/3页一种轴承配件推料装置技术领域[0001]本发明涉及轴承配件技术领域，具体为一种轴承配件推料装置。背景技术[0002]轴承是用于确定旋转轴与其他零件相对运动位置，起支撑或导向作用的零部件，其主要功能就是支撑机械旋转体，用以降低设备在传动过程中的机械荷载摩擦系数，而轴承在我们生活中是比较常见的，比如汽车零部件、旋转门、门框等都有用到轴承这个部件；传统的一种轴承配件推料装置存在以下不足；轴承配件的推料是在轴承生产中比不可少的一个环节，而以往在生产车间里面在这个里面一般都需要三个工作人员进行推料、集装和摆装，这样不仅费时费力，而且效率不高，。发明内容[0003]本发明的目的在于提供一种轴承配件推料
