一种排烟阀的执行器.pdf
本发明涉及一种排烟阀的执行器，包括底板，所述底板上设置有第一摆杆、第二摆杆、供钢丝绳缠绕的滚筒、与滚筒联动的棘轮以及在第一摆杆摆动时联动的棘爪，所述底板上设置有能够各自独立驱动第二摆杆实现第一摆杆与第二摆杆解锁的电动驱动装置和手动驱动装置；所述电动驱动装置断电或者手动驱动装置未触发时，所述第一摆杆与第二摆杆锁止的同时所述棘爪与棘轮相抵；所述电动驱动装置通电或者手动驱动装置触发后，所述第二摆杆与第一摆杆解锁的同时所述棘爪脱离棘轮。本发明第二摆杆的弯折设计使得执行器体积小且更有利于驱动装置布局。
2023-08-26
10
621KB
一种全自动防火排烟阀的执行器.pdf
本发明公开了一种全自动防火排烟阀的执行器，所述执行器包括安装底板（1），所述安装底板（1）上设置有由电机（14）带动旋转的转轮（7），所述安装底板（1）上还设置有与阀门连接的旋转主轴（9），所述安装底板（1）上还设置有随所述旋转主轴（9）一起转动的凸轮部件（10），所述转轮（7）上设置有带动所述凸轮部件（10）旋转的拨动部件，所述旋转主轴（9）上设置有用于复位的第一弹性部件（8）。本发明能解决执行部件结构复杂工作不稳定的技术问题。
2023-09-03
10
520KB

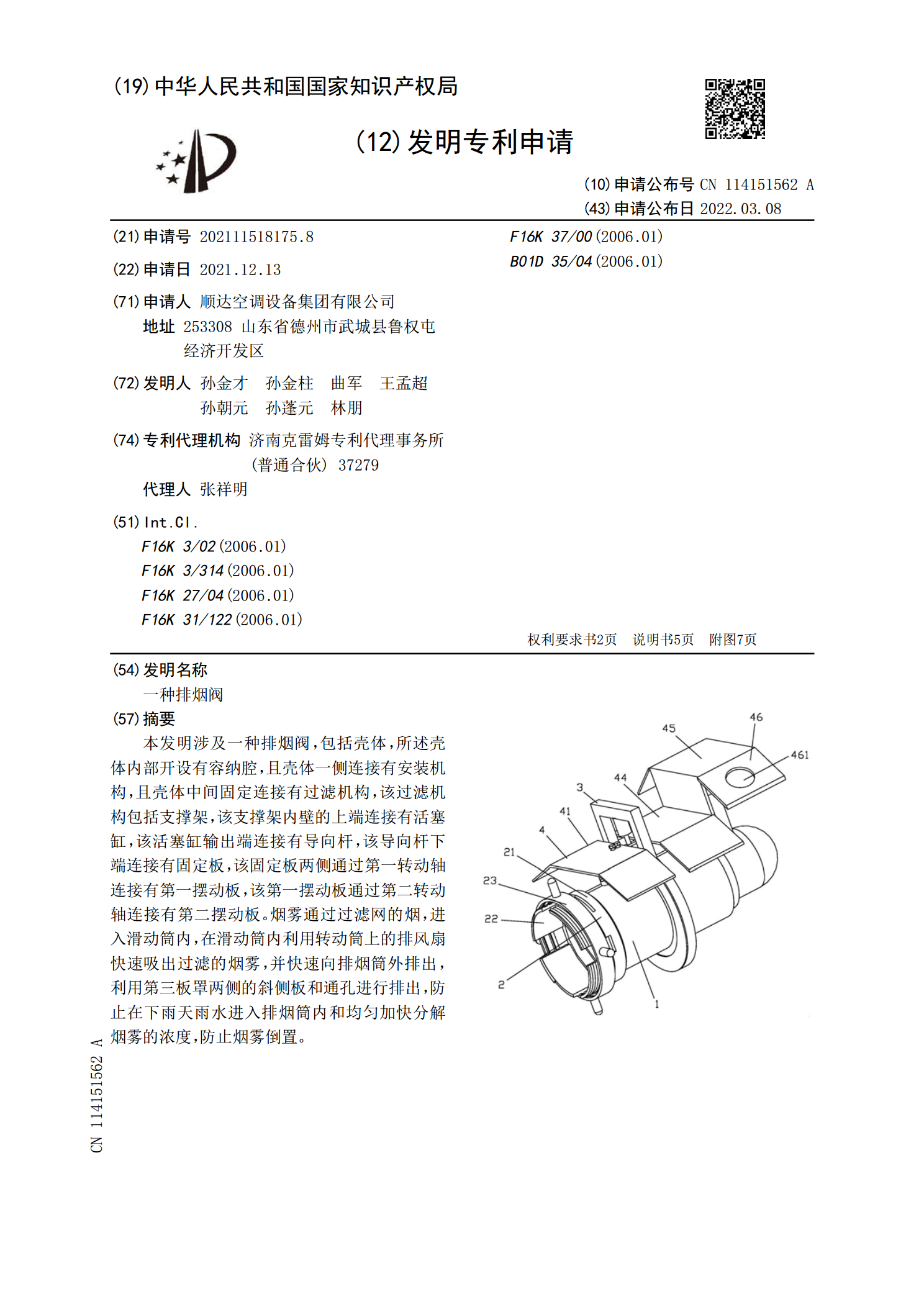

一种排烟阀.pdf
本发明涉及一种排烟阀，包括壳体，所述壳体内部开设有容纳腔，且壳体一侧连接有安装机构，且壳体中间固定连接有过滤机构，该过滤机构包括支撑架，该支撑架内壁的上端连接有活塞缸，该活塞缸输出端连接有导向杆，该导向杆下端连接有固定板，该固定板两侧通过第一转动轴连接有第一摆动板，该第一摆动板通过第二转动轴连接有第二摆动板。烟雾通过过滤网的烟，进入滑动筒内，在滑动筒内利用转动筒上的排风扇快速吸出过滤的烟雾，并快速向排烟筒外排出，利用第三板罩两侧的斜侧板和通孔进行排出，防止在下雨天雨水进入排烟筒内和均匀加快分解烟雾的浓度，
2023-05-30
10
1KB

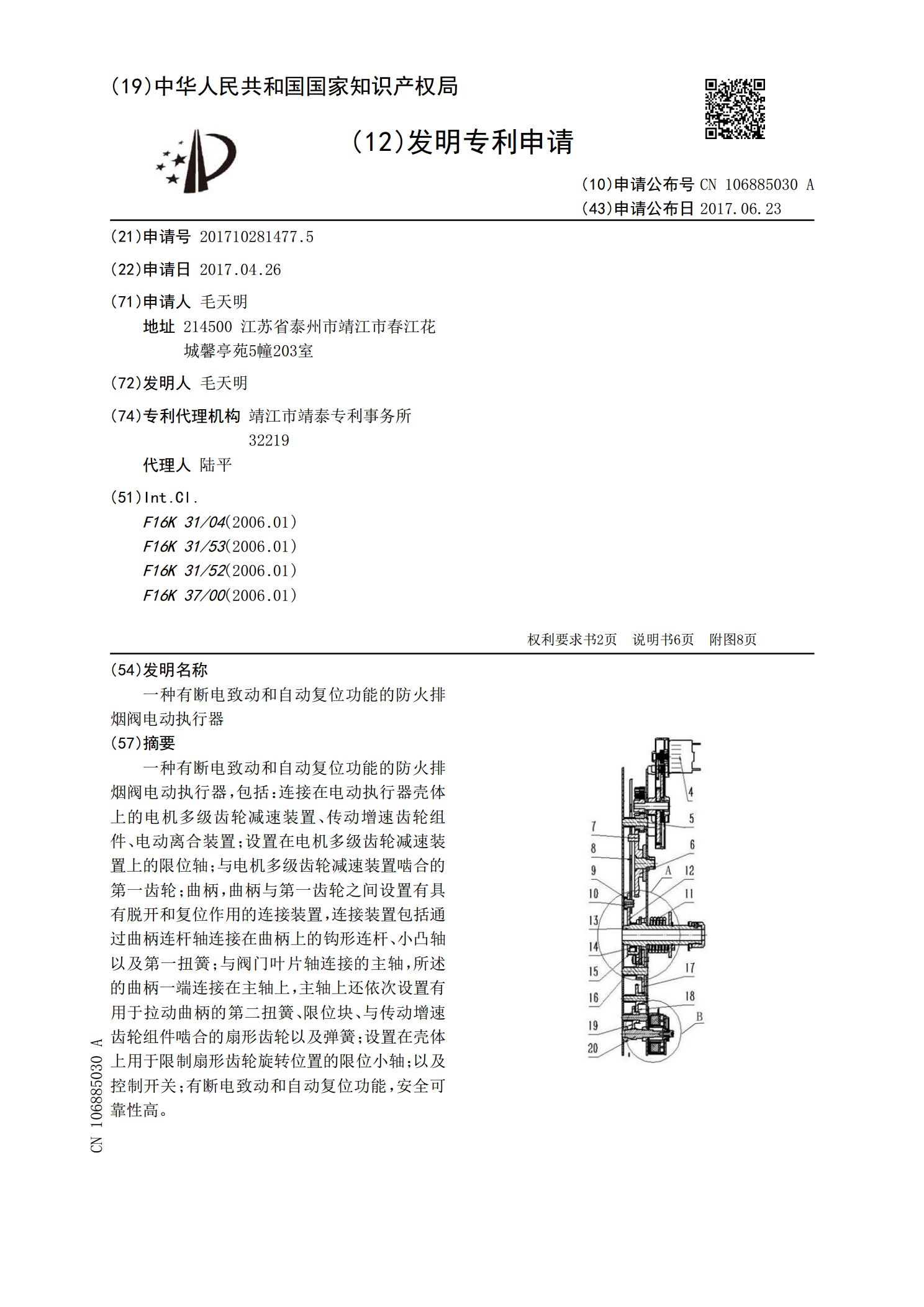

一种有断电致动和自动复位功能的防火排烟阀电动执行器.pdf
一种有断电致动和自动复位功能的防火排烟阀电动执行器，包括：连接在电动执行器壳体上的电机多级齿轮减速装置、传动增速齿轮组件、电动离合装置；设置在电机多级齿轮减速装置上的限位轴；与电机多级齿轮减速装置啮合的第一齿轮；曲柄，曲柄与第一齿轮之间设置有具有脱开和复位作用的连接装置，连接装置包括通过曲柄连杆轴连接在曲柄上的钩形连杆、小凸轴以及第一扭簧；与阀门叶片轴连接的主轴，所述的曲柄一端连接在主轴上，主轴上还依次设置有用于拉动曲柄的第二扭簧、限位块、与传动增速齿轮组件啮合的扇形齿轮以及弹簧；设置在壳体上用于限制扇形
2023-09-02
10
703KB
一种防火排烟阀.pdf
本发明涉及消防设备领域，具体是一种防火排烟阀，包括阀体，阀门叶片，阀体上安装有主动轴及阀片转轴，主动轴及阀片转轴互相垂直，主动轴上安装有主动锥齿轮，阀片转轴朝向主动轴的一端安装有从动锥齿轮，主动锥齿轮及从动锥齿轮互相啮合，阀片转轴上安装有阀门叶片。本发明未采用传统的连杆及摇杆机构，采用转动单根转轴的方式开启关闭防火排烟阀，转动轴不易产生变形、磨损等损伤，产品使用稳定可靠，使用寿命长。
