一种有断电致动和自动复位功能的防火排烟阀电动执行器.pdf

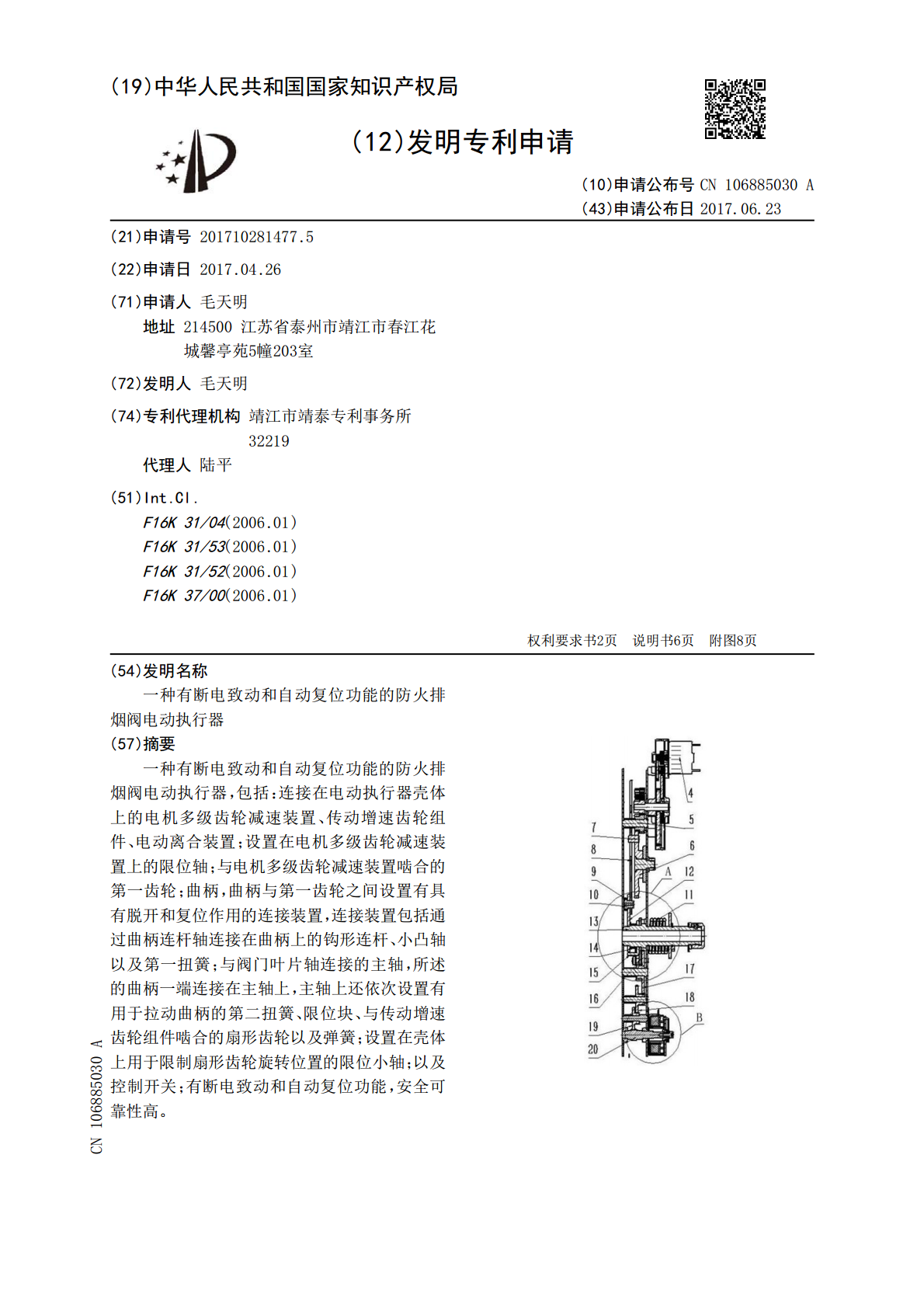

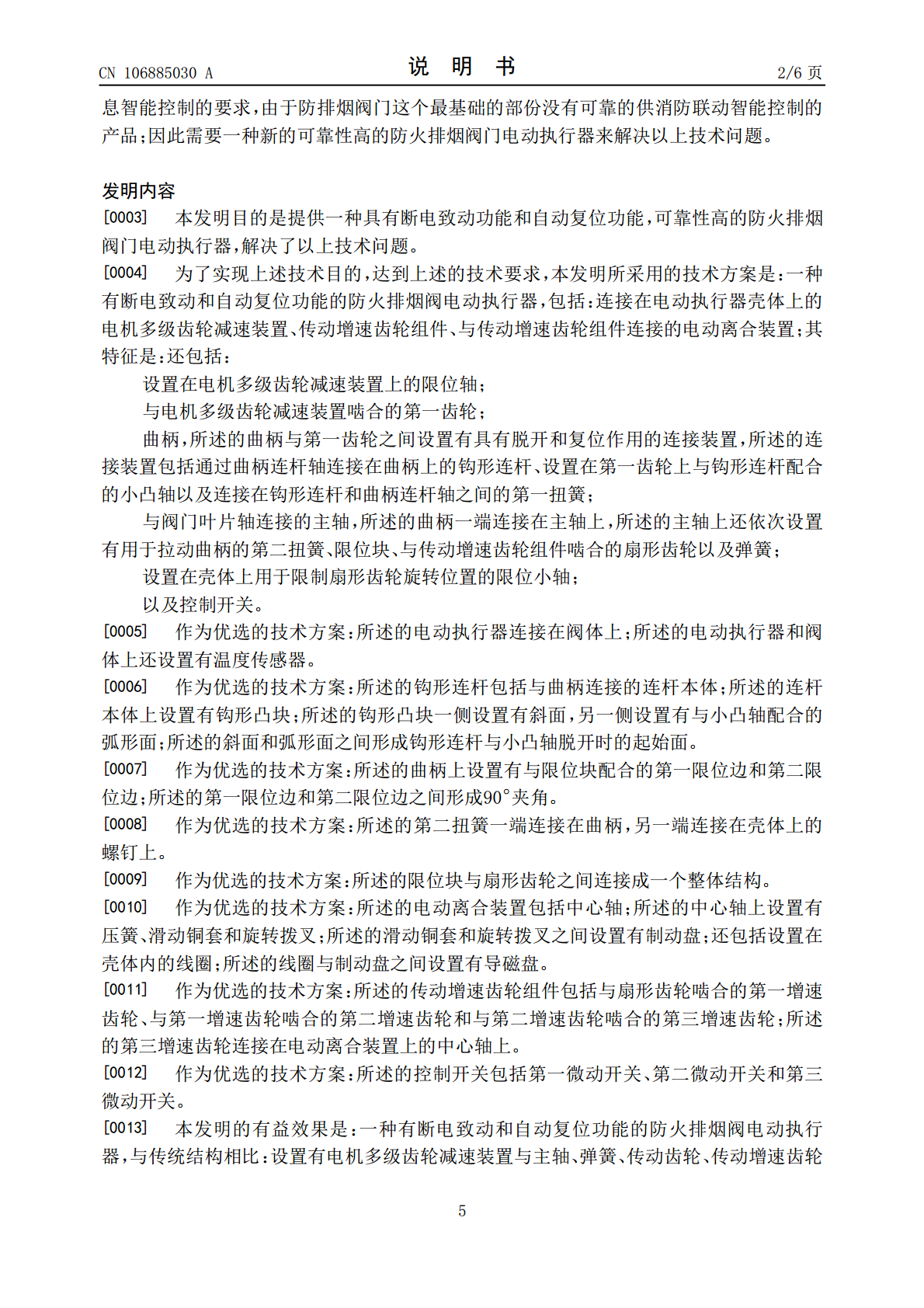

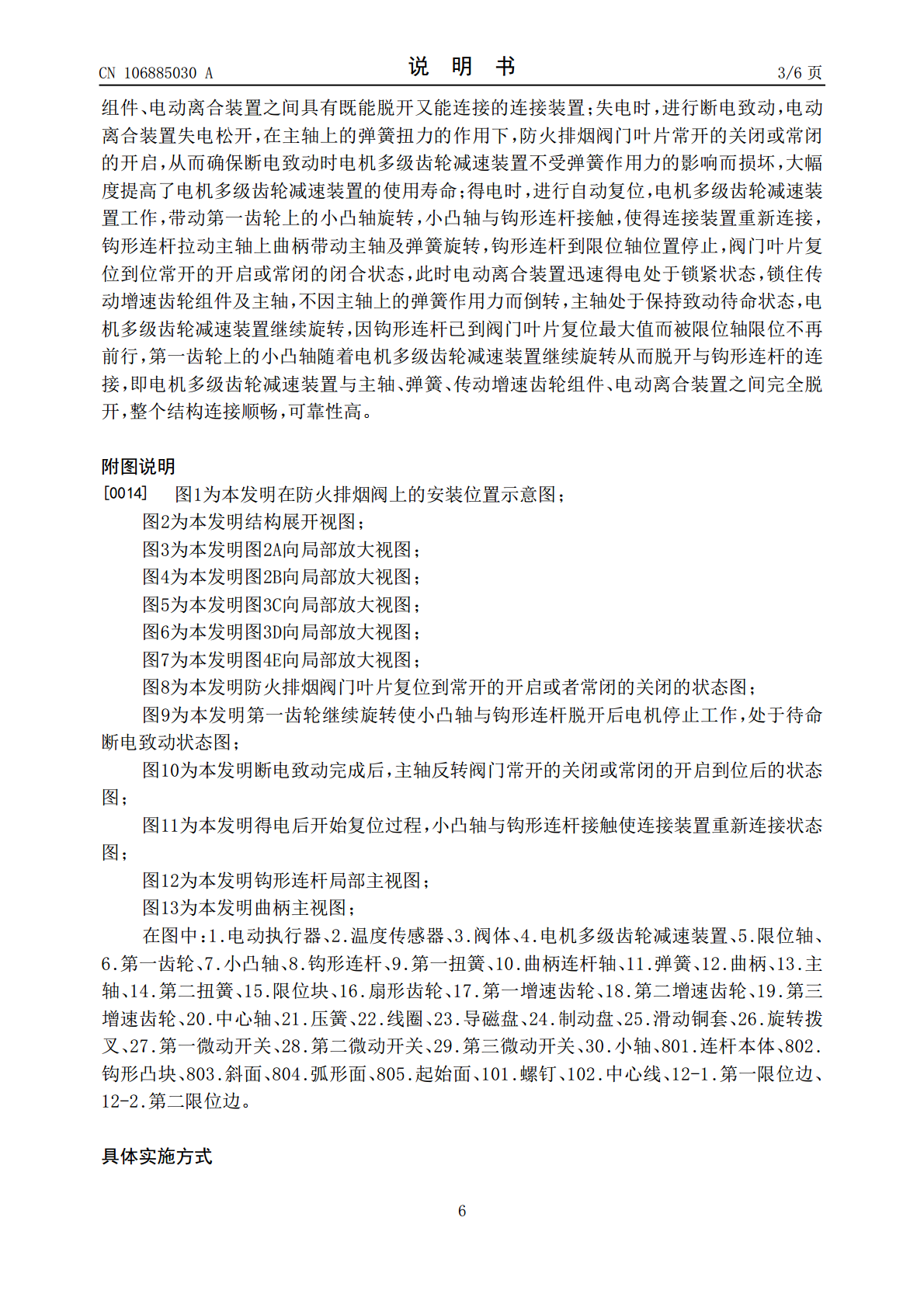

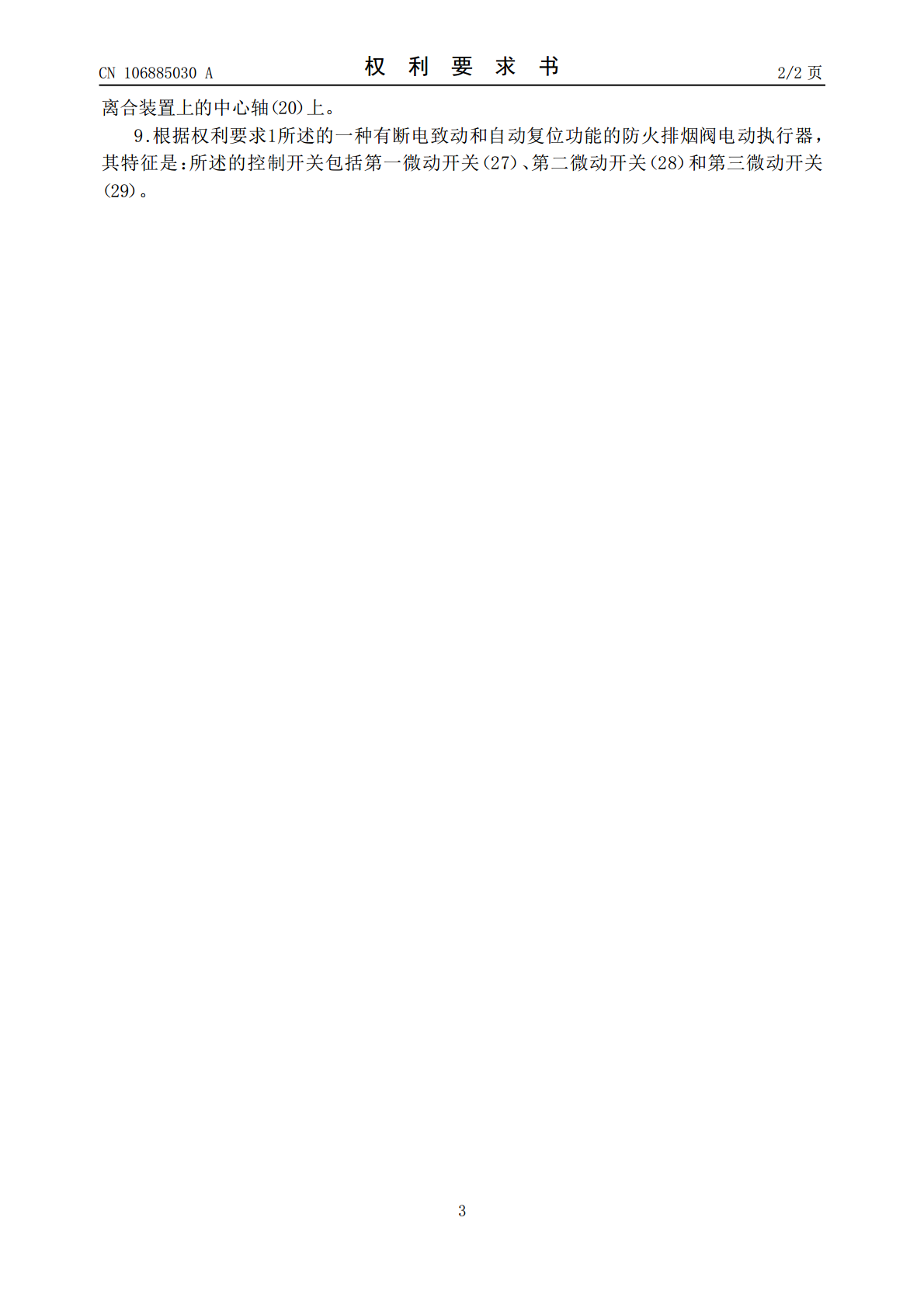

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106885030A(43)申请公布日2017.06.23(21)申请号201710281477.5(22)申请日2017.04.26(71)申请人毛天明地址214500江苏省泰州市靖江市春江花城馨亭苑5幢203室(72)发明人毛天明(74)专利代理机构靖江市靖泰专利事务所32219代理人陆平(51)Int.Cl.F16K31/04(2006.01)F16K31/53(2006.01)F16K31/52(2006.01)F16K37/00(2006.01)权利要求书2页说明书6页附图8页(54)发明名称一种有断电致动和自动复位功能的防火排烟阀电动执行器(57)摘要一种有断电致动和自动复位功能的防火排烟阀电动执行器，包括：连接在电动执行器壳体上的电机多级齿轮减速装置、传动增速齿轮组件、电动离合装置；设置在电机多级齿轮减速装置上的限位轴；与电机多级齿轮减速装置啮合的第一齿轮；曲柄，曲柄与第一齿轮之间设置有具有脱开和复位作用的连接装置，连接装置包括通过曲柄连杆轴连接在曲柄上的钩形连杆、小凸轴以及第一扭簧；与阀门叶片轴连接的主轴，所述的曲柄一端连接在主轴上，主轴上还依次设置有用于拉动曲柄的第二扭簧、限位块、与传动增速齿轮组件啮合的扇形齿轮以及弹簧；设置在壳体上用于限制扇形齿轮旋转位置的限位小轴；以及控制开关；有断电致动和自动复位功能，安全可靠性高。CN106885030ACN106885030A权利要求书1/2页1.一种有断电致动和自动复位功能的防火排烟阀电动执行器，包括：连接在电动执行器（1）壳体上的电机多级齿轮减速装置（4）、传动增速齿轮组件、与传动增速齿轮组件连接的电动离合装置；其特征是：还包括：设置在电机多级齿轮减速装置（4）上的限位轴（5）；与电机多级齿轮减速装置（4）啮合的第一齿轮（6）；曲柄（12），所述的曲柄（12）与第一齿轮（6）之间设置有具有脱开和复位作用的连接装置，所述的连接装置包括通过曲柄连杆轴（10）连接在曲柄（12）上的钩形连杆（8）、设置在第一齿轮（6）上与钩形连杆（8）配合的小凸轴（7）以及连接在钩形连杆（8）和曲柄连杆轴（10）之间的第一扭簧（9）；与阀门叶片轴连接的主轴（13），所述的曲柄（12）一端连接在主轴（13）上，所述的主轴（13）上还依次设置有用于拉动曲柄（12）的第二扭簧（14）、限位块（15）、与传动增速齿轮组件啮合的扇形齿轮（16）以及弹簧（11）；设置在壳体上用于限制扇形齿轮（16）旋转位置的限位小轴（30）；以及控制开关。2.根据权利要求1所述的一种有断电致动和自动复位功能的防火排烟阀电动执行器，其特征是：所述的电动执行器（1）连接在阀体（3）上；所述的电动执行器（1）和阀体（3）上还设置有温度传感器（2）。3.根据权利要求1所述的一种有断电致动和自动复位功能的防火排烟阀电动执行器，其特征是：所述的钩形连杆（8）包括与曲柄（12）连接的连杆本体（801）；所述的连杆本体（801）上设置有钩形凸块（802）；所述的钩形凸块（802）一侧设置有斜面（803），另一侧设置有与小凸轴（7）配合的弧形面（804）；所述的斜面（803）和弧形面（804）之间形成钩形连杆（8）与小凸轴（7）脱开时的起始面（805）。4.根据权利要求1所述的一种有断电致动和自动复位功能的防火排烟阀电动执行器，其特征是：所述的曲柄（12）上设置有与限位块（15）配合的第一限位边（12-1）和第二限位边（12-2）；所述的第一限位边（12-1）和第二限位边（12-2）之间形成90°夹角。5.根据权利要求1所述的一种有断电致动和自动复位功能的防火排烟阀电动执行器，其特征是：所述的第二扭簧（14）一端连接在曲柄（12），另一端连接在壳体上的螺钉（101）上。6.根据权利要求1所述的一种有断电致动和自动复位功能的防火排烟阀电动执行器，其特征是：所述的限位块（15）与扇形齿轮（16）之间连接成一个整体结构。7.根据权利要求1所述的一种有断电致动和自动复位功能的防火排烟阀电动执行器，其特征是：所述的电动离合装置包括中心轴（20）；所述的中心轴（20）上设置有压簧（21）、滑动铜套（25）和旋转拨叉（26）；所述的滑动铜套（25）和旋转拨叉（26）之间设置有制动盘（24）；还包括设置在壳体内的线圈（22）；所述的线圈（22）与制动盘（24）之间设置有导磁盘（23）。8.根据权利要求1所述的一种有断电致动和自动复位功能的防火排烟阀电动执行器，其特征是：所述的传动增速齿轮组件包括与扇形齿轮（16）啮合的第一增速齿轮（17）、与第一增速齿轮（17）啮合的第二增速齿轮（18）和与第二增速齿轮（18）啮合的第三增速齿轮（19）；所述的第三增速齿轮（19）连接在
