一种高速直驱离心鼓风机.pdf
2023-08-26
10金币
438KB
8页
努力****元恺
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种高速直驱离心鼓风机.pdf

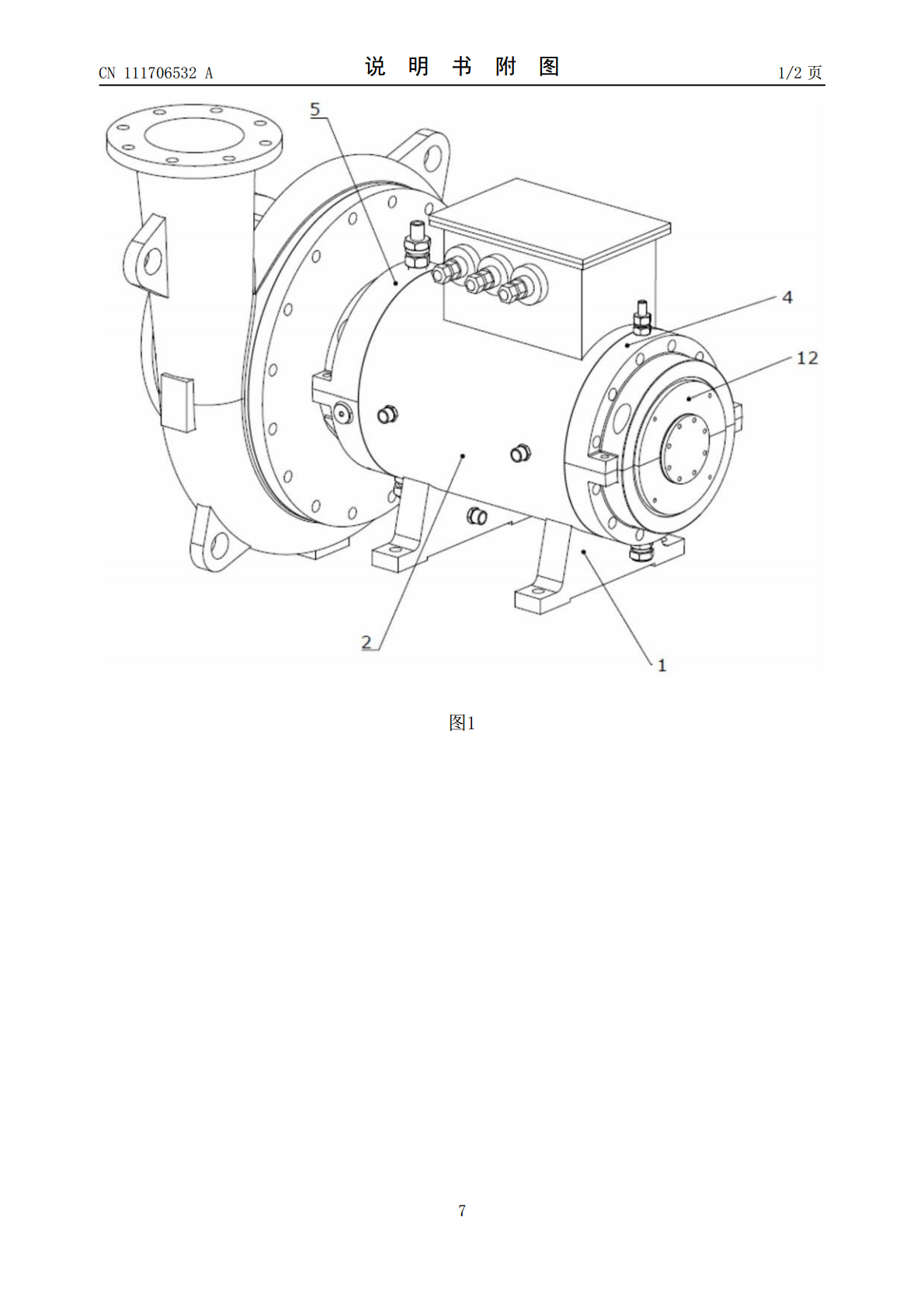

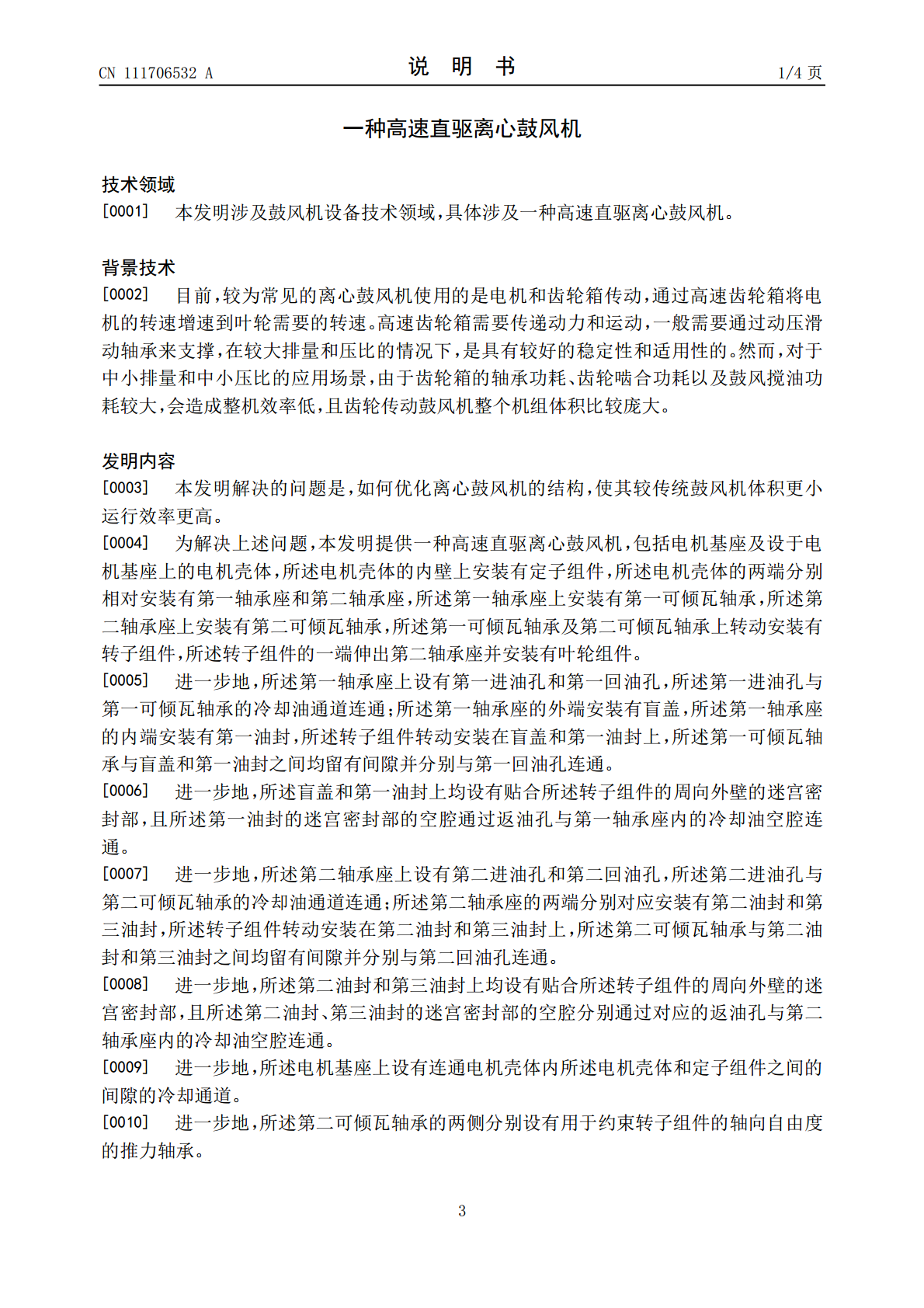

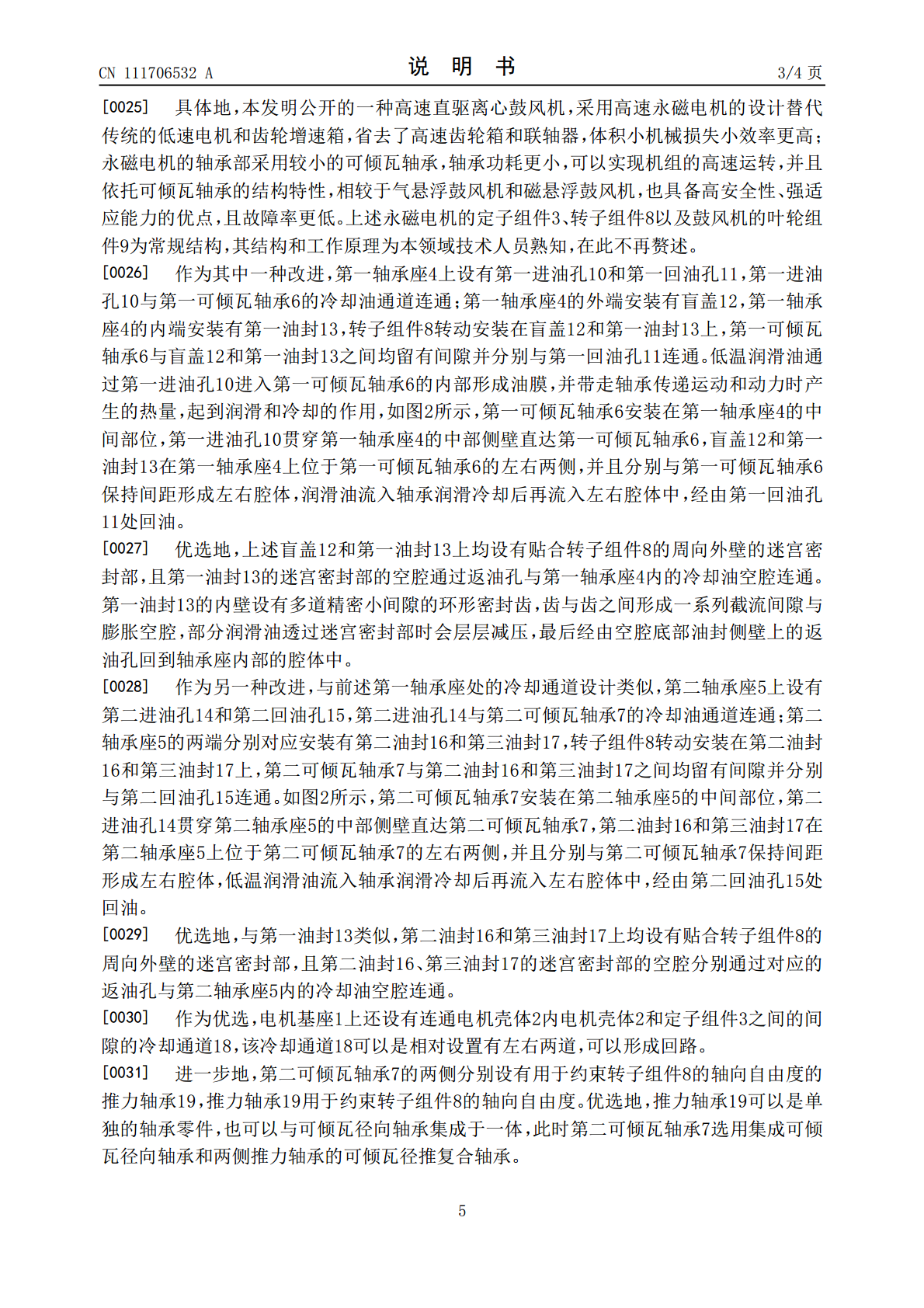

本发明公开了一种高速直驱离心鼓风机，包括电机基座及设于电机基座上的电机壳体，电机壳体的内壁上安装有定子组件，电机壳体的两端分别相对安装有第一轴承座和第二轴承座，第一轴承座上安装有第一可倾瓦轴承，第二轴承座上安装有第二可倾瓦轴承，第一可倾瓦轴承及第二可倾瓦轴承上转动安装有转子组件，转子组件的一端伸出第二轴承座并安装有叶轮组件。采用高速永磁电机替代传统低速电机和齿轮增速箱，省去了高速齿轮箱和联轴器，体积小机械损失小效率更高；永磁电机的轴承部采用较小的可倾瓦轴承，轴承功耗更小，可以实现机组的高速运转，并且依托可
2023-08-26
10
438KB
一种直驱式高速永磁离心鼓风机及鼓风机机组.pdf
本发明公开了一种直驱式高速永磁离心鼓风机及鼓风机机组，鼓风机包括：前盖板、蜗壳、电机、叶轮、扩压器，其特征在于，所述前盖板与蜗壳连接，所述蜗壳的旋转通道入口设置有扩压器，蜗壳与电机通过法兰相连；所述蜗壳与电机之间有配合面，使蜗壳中心与电机中心对中；所述叶轮叶轮直接挂在电机轴上，与电机轴以双键形式连接，所述鼓风机还包括电机进水口与电机出水口。本发明能有效的解决现有的鼓风机效率低、噪声高、体积大、智能化低、故障率高等众多问题，为各行业提供高效、低噪、智能化集成的直驱式高速永磁离心鼓风机及鼓风机机组。
2023-08-26
10
966KB
一种空气悬浮供气可调高速电机直驱鼓风机.pdf
本发明公开了一种空气悬浮供气可调高速电机直驱鼓风机，包括压气机叶轮、永磁同步电机转子、电机定子、前径向空气轴承、后径向空气轴承、轴向止推空气轴承、涡壳和电机壳体；永磁同步电机转子的一端连接压气机叶轮，电机定子驱动永磁同步电机转子旋转，前径向空气轴承、后径向空气轴承、轴向止推空气轴承悬浮支撑永磁同步电机转子，涡壳设置在压气机叶轮外围，电机壳体位于电机定子、前径向空气轴承、后径向空气轴承、轴向止推空气轴承和永磁同步电机转子的外围。本发明通过高速电动机的永磁同步电机转子直接驱动压气机叶轮，省却了复杂昂贵的增速系
2023-10-21
10
424KB
一种高速离心鼓风机.pdf
本实用新型公开了一种高速离心鼓风机,属于机械技术领域。针对现有技术中的鼓风机流量调节范围小和工作稳定性差的问题,本实用新型提供了一种高速离心鼓风机,它包括蜗壳,蜗壳内设置有叶轮,叶轮与驱动机构连接,叶轮上设置有叶片,蜗壳内还设置有扩压器,还包括外机匣,外机匣设置在叶轮的进气侧,外机匣内设置有内机匣,外机匣与内机匣之间设置有回流槽,回流槽一端与叶片顶部的轮盖连接,另一端朝向叶轮进气端。本实用新型通过回流槽的设置增大了叶轮进口的通流量,从而减小了叶片攻角,降低了负载,推迟了喘振现象的发生;有效减小气流阻塞,拓
2023-05-21
10
334KB
一种高速直驱离心蒸汽压缩机装置.pdf
本发明涉及蒸汽压缩技术领域,特别涉及一种高速直驱离心蒸汽压缩机装置。包括高速电机、蜗壳(5)、离心叶轮(6)、集流器(7)、密封结构(8)和拉紧结构(9)；本发明采用高转速转子系统，设计转速为32458rpm,所提供的装置省去增速箱，由高速电机直接驱动离心压缩机。取消了增速箱机械传动大大降低了噪音；在相同功率等级下，系统体积减小50％～60％；高速电机转速高，功率密度大，效率高达94.6％～97％，因此，大大提高蒸汽压缩机的综合效率，使之可达65％～70％。
2023-08-28
10
298KB
