一种水泥袋预处理装置.pdf

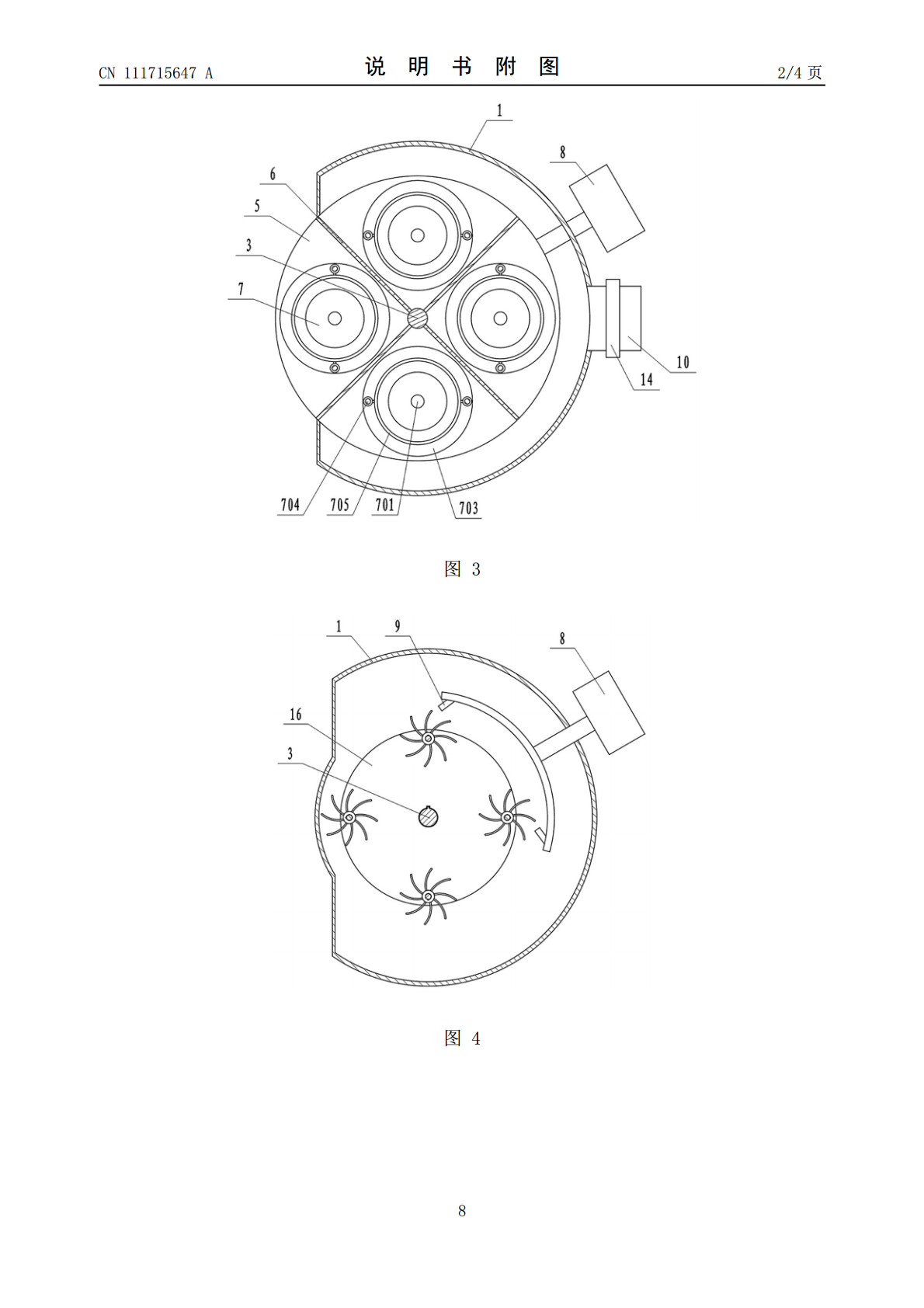

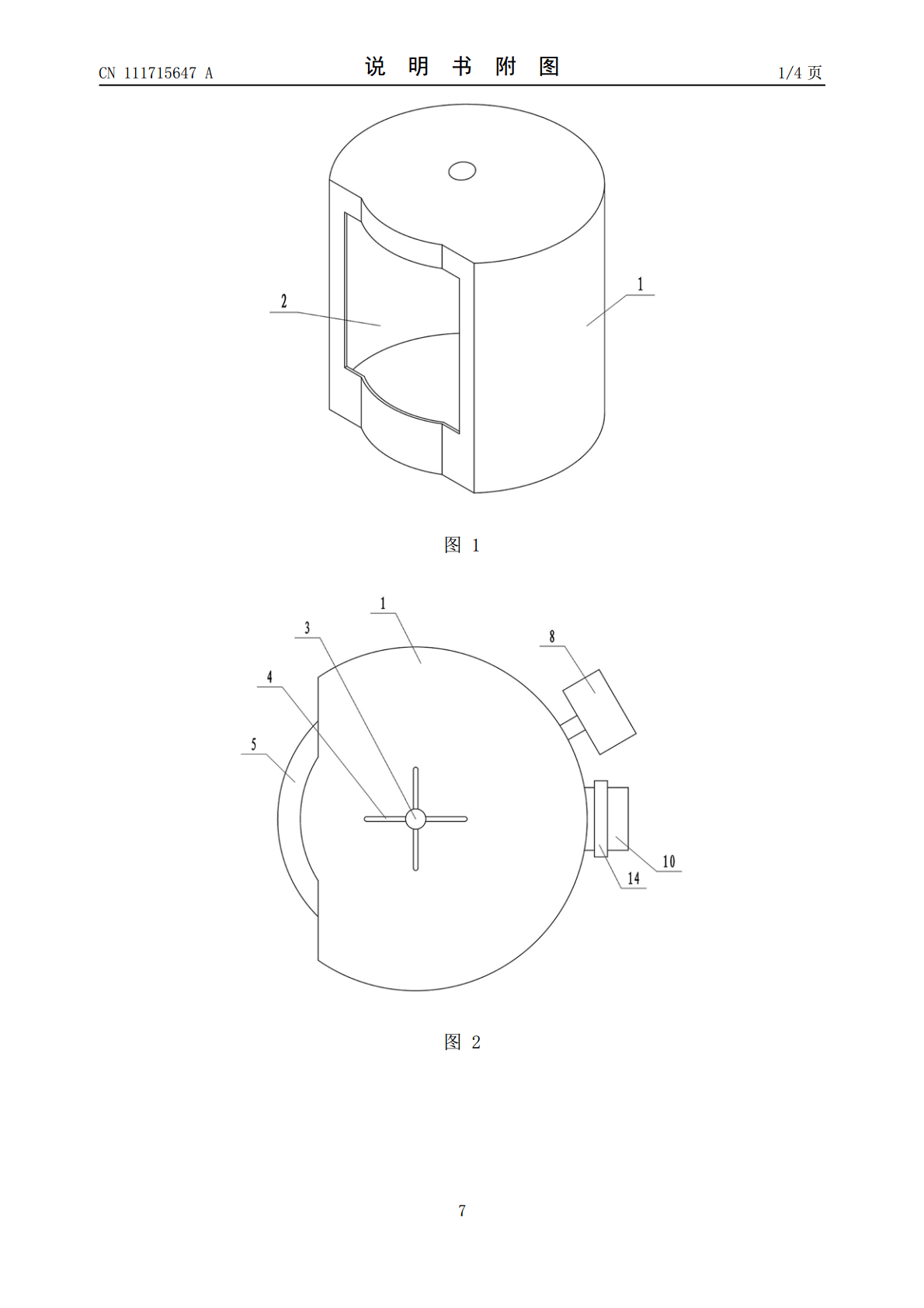

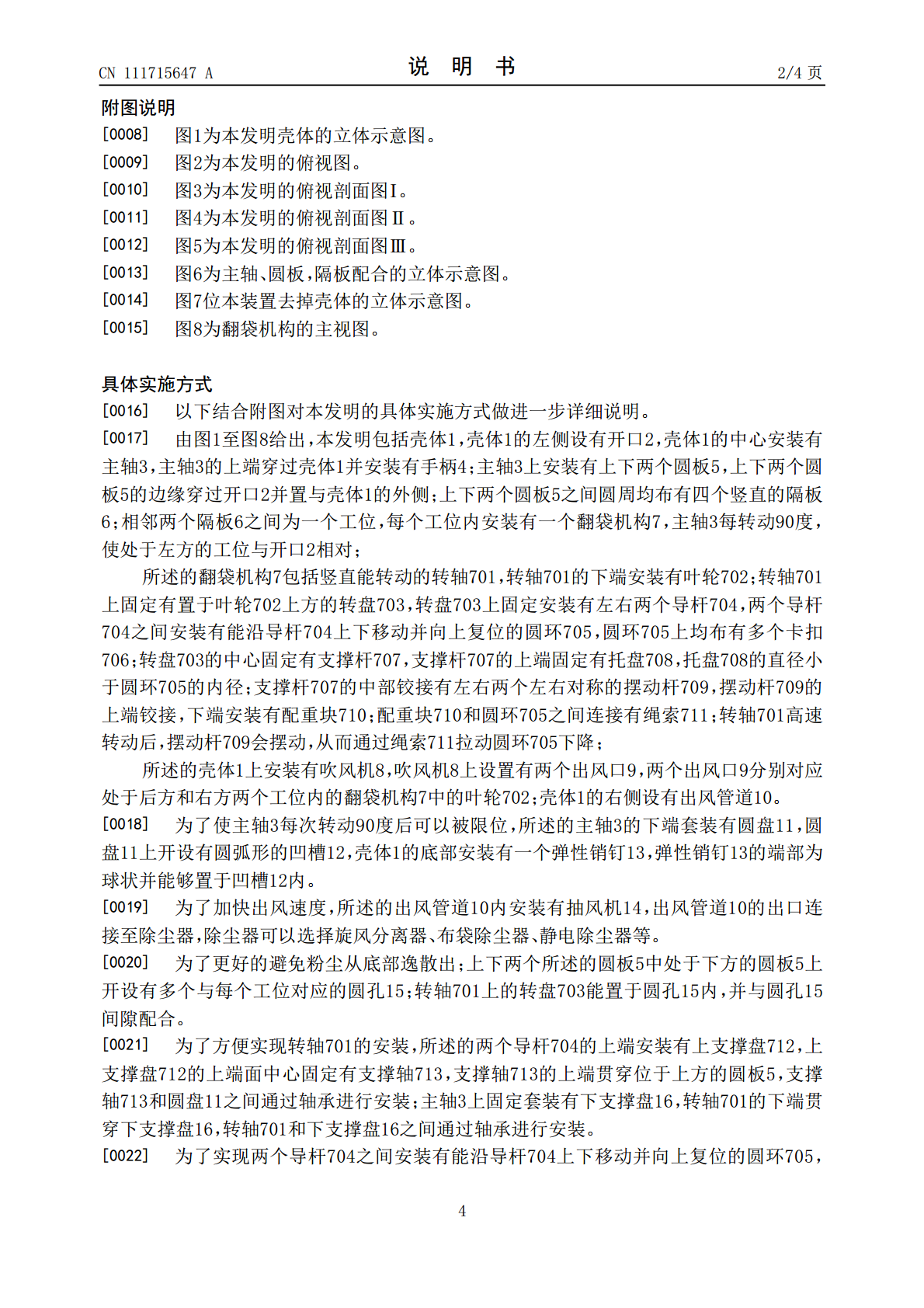

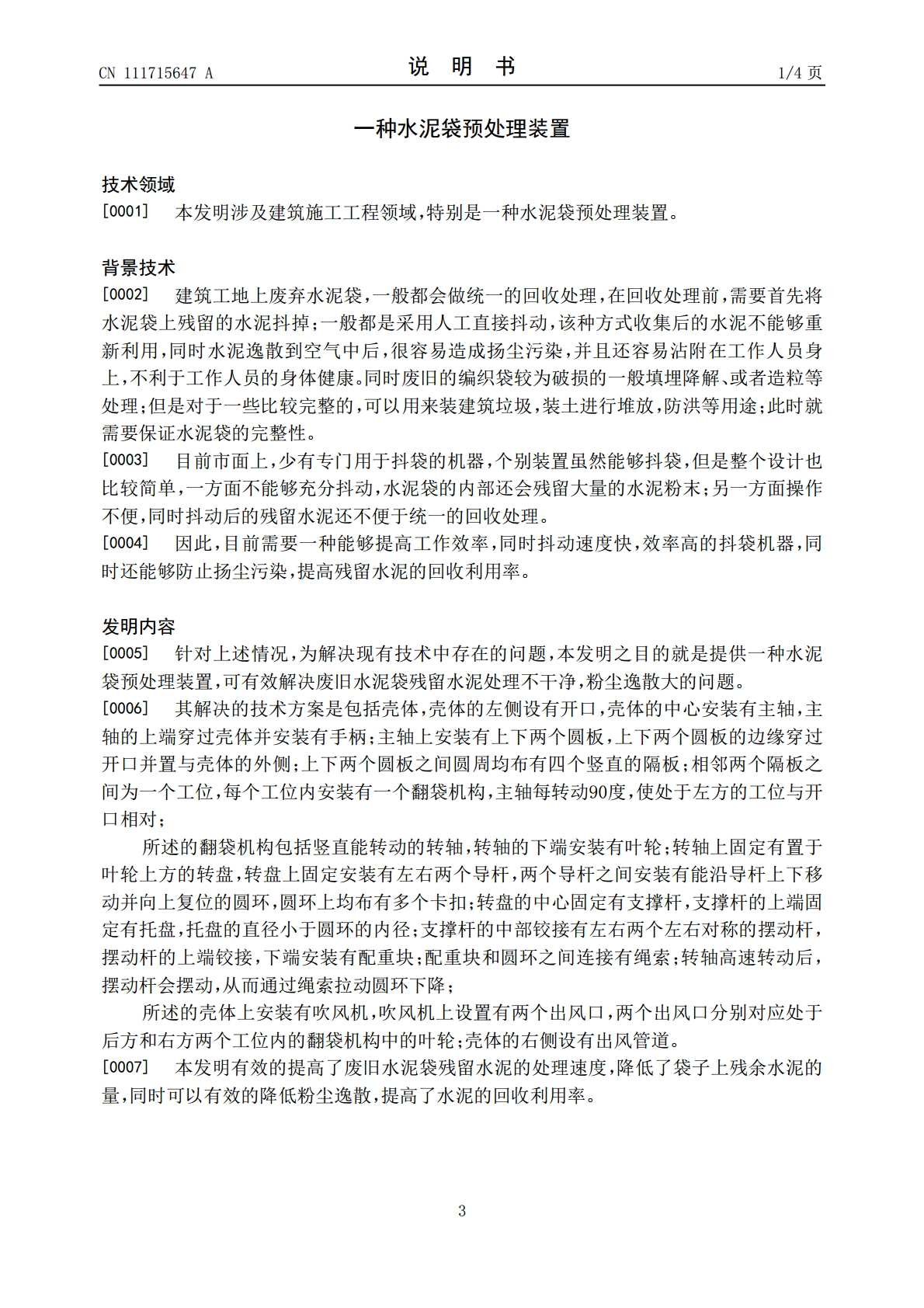

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111715647A(43)申请公布日2020.09.29(21)申请号202010615247.X(22)申请日2020.06.30(71)申请人翟佳地址450000河南省郑州市高新区冬青街55号(72)发明人翟佳(51)Int.Cl.B08B9/20(2006.01)B08B7/02(2006.01)B08B13/00(2006.01)B08B15/04(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种水泥袋预处理装置(57)摘要本发明涉及一种水泥袋预处理装置，有效解决废旧水泥袋残留水泥处理不干净，粉尘逸散大的问题；其解决的技术方案是包括壳体，壳体的左侧设有开口，壳体的中心安装有主轴，主轴的上端穿过壳体并安装有手柄；主轴上安装有上下两个圆板，上下两个圆板的边缘穿过开口并置与壳体的外侧；上下两个圆板之间圆周均布有四个竖直的隔板；相邻两个隔板之间为一个工位，每个工位内安装有一个翻袋机构，主轴每转动90度，使处于左方的工位与开口相对；所述的壳体上安装有吹风机，吹风机上设置有两个出风口，两个出风口分别对应处于后方和右方两个工位内的翻袋机构中的叶轮；壳体的右侧设有出风管道。本发明降低了袋子上残余水泥的量，降低粉尘逸散。CN111715647ACN111715647A权利要求书1/1页1.一种水泥袋预处理装置，包括壳体（1），其特征在于，壳体（1）的左侧设有开口（2），壳体（1）的中心安装有主轴（3），主轴（3）的上端穿过壳体（1）并安装有手柄（4）；主轴（3）上安装有上下两个圆板（5），上下两个圆板（5）的边缘穿过开口（2）并置与壳体（1）的外侧；上下两个圆板（5）之间圆周均布有四个竖直的隔板（6）；相邻两个隔板（6）之间为一个工位，每个工位内安装有一个翻袋机构（7），主轴（3）每转动90度，使处于左方的工位与开口（2）相对；所述的翻袋机构（7）包括竖直能转动的转轴（701），转轴（701）的下端安装有叶轮（702）；转轴（701）上固定有置于叶轮（702）上方的转盘（703），转盘（703）上固定安装有左右两个导杆（704），两个导杆（704）之间安装有能沿导杆（704）上下移动并向上复位的圆环（705），圆环（705）上均布有多个卡扣（706）；转盘（703）的中心固定有支撑杆（707），支撑杆（707）的上端固定有托盘（708），托盘（708）的直径小于圆环（705）的内径；支撑杆（707）的中部铰接有左右两个左右对称的摆动杆（709），摆动杆（709）的上端铰接，下端安装有配重块（710）；配重块（710）和圆环（705）之间连接有绳索（711）；转轴（701）高速转动后，摆动杆（709）会摆动，从而通过绳索（711）拉动圆环（705）下降；所述的壳体（1）上安装有吹风机（8），吹风机（8）上设置有两个出风口（9），两个出风口（9）分别对应处于后方和右方两个工位内的翻袋机构（7）中的叶轮（702）；壳体（1）的右侧设有出风管道（10）。2.根据权利要求1所述的一种水泥袋预处理装置，其特征在于，所述的主轴（3）的下端套装有圆盘（11），圆盘（11）上开设有圆弧形的凹槽（12），壳体（1）的底部安装有一个弹性销钉（13），弹性销钉（13）的端部为球状并能够置于凹槽（12）内。3.根据权利要求1所述的一种水泥袋预处理装置，其特征在于，所述的出风管道（10）内安装有抽风机（14），出风管道（10）的出口连接至除尘器，除尘器可以选择旋风分离器、布袋除尘器、静电除尘器等。4.根据权利要求4所述的一种水泥袋预处理装置，其特征在于，上下两个所述的圆板（5）中处于下方的圆板（5）上开设有多个与每个工位对应的圆孔（15）；转轴（701）上的转盘（703）能置于圆孔（15）内，并与圆孔（15）间隙配合。5.根据权利要求1所述的一种水泥袋预处理装置，其特征在于，所述的两个导杆（704）的上端安装有上支撑盘（712），上支撑盘（712）的上端面中心固定有支撑轴（713），支撑轴（713）的上端贯穿位于上方的圆板（5），支撑轴（713）和圆盘（11）之间通过轴承进行安装；主轴（3）上固定套装有下支撑盘（16），转轴（701）的下端贯穿下支撑盘（16），转轴（701）和下支撑盘（16）之间通过轴承进行安装。6.根据权利要求1所述的一种水泥袋预处理装置，其特征在于，所述的每个导杆（704）上均套装有套筒（714），圆环（705）的左右两侧与套筒（714）焊接；导杆（704）上套装有位于套筒（714）上端面和上支撑盘（712）之间的拉簧（715）。7.根据权利要求1所述的一种水泥袋预处理装置，其特征在于，所述的转盘（702）上安装有滚轮（716），绳索（711）
