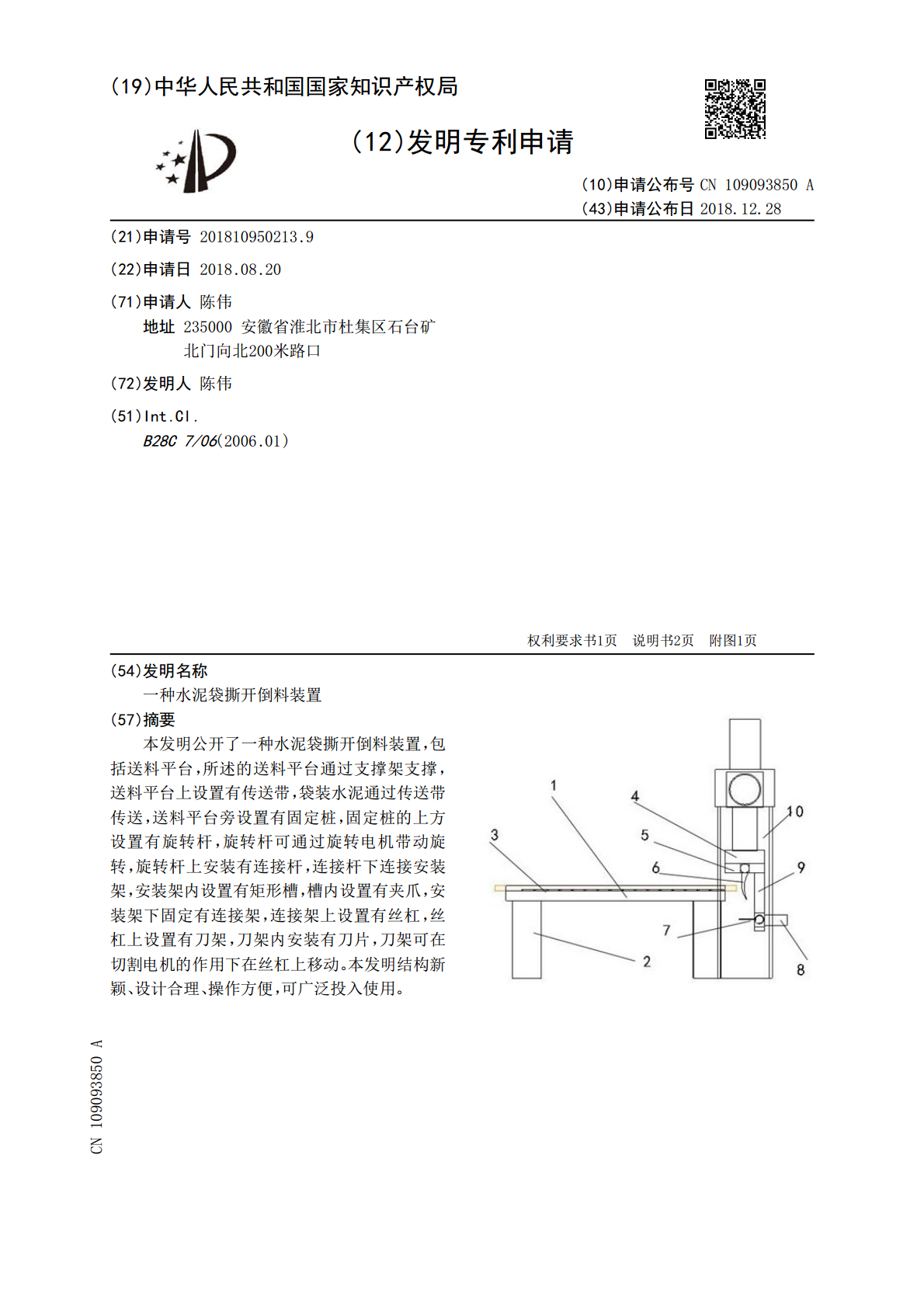

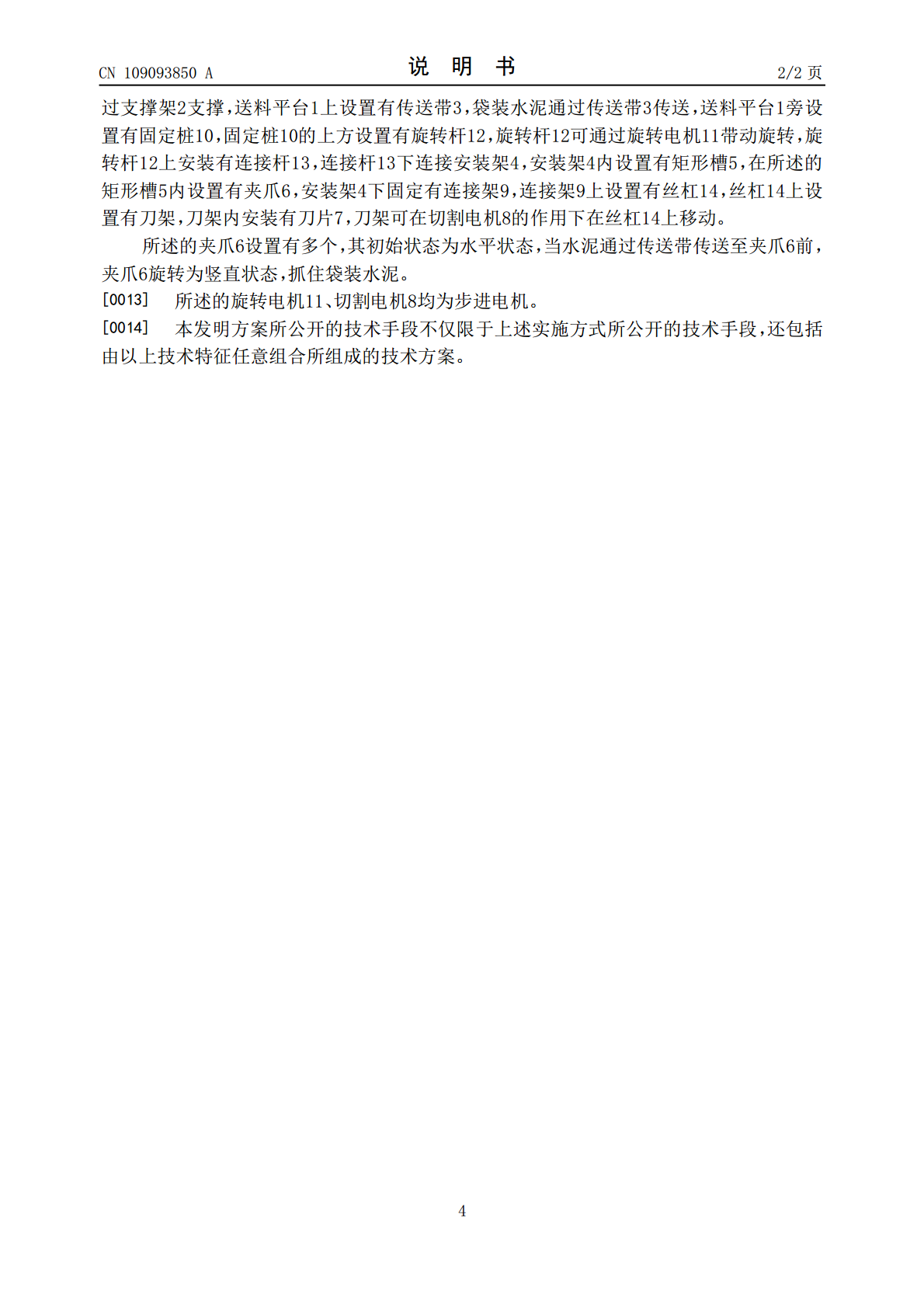

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109093850A(43)申请公布日2018.12.28(21)申请号201810950213.9(22)申请日2018.08.20(71)申请人陈伟地址235000安徽省淮北市杜集区石台矿北门向北200米路口(72)发明人陈伟(51)Int.Cl.B28C7/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种水泥袋撕开倒料装置(57)摘要本发明公开了一种水泥袋撕开倒料装置，包括送料平台，所述的送料平台通过支撑架支撑，送料平台上设置有传送带，袋装水泥通过传送带传送，送料平台旁设置有固定桩，固定桩的上方设置有旋转杆，旋转杆可通过旋转电机带动旋转，旋转杆上安装有连接杆，连接杆下连接安装架，安装架内设置有矩形槽，槽内设置有夹爪，安装架下固定有连接架，连接架上设置有丝杠，丝杠上设置有刀架，刀架内安装有刀片，刀架可在切割电机的作用下在丝杠上移动。本发明结构新颖、设计合理、操作方便，可广泛投入使用。CN109093850ACN109093850A权利要求书1/1页1.一种水泥袋撕开倒料装置，包括送料平台（1），其特征在于：所述的送料平台（1）通过支撑架（2）支撑，送料平台（1）上设置有传送带（3），袋装水泥通过传送带（3）传送，送料平台（1）旁设置有固定桩（10），固定桩（10）的上方设置有旋转杆（12），旋转杆（12）可通过旋转电机（11）带动旋转，旋转杆（12）上安装有连接杆（13），连接杆（13）下连接安装架（4），安装架（4）内设置有矩形槽（5），在所述的矩形槽（5）内设置有夹爪（6），安装架（4）下固定有连接架（9），连接架（9）上设置有丝杠（14），丝杠（14）上设置有刀架，刀架内安装有刀片（7），刀架可在切割电机（8）的作用下在丝杠（14）上移动。2.根据权利要求1所述的一种水泥袋撕开倒料装置，其特征在于：所述的夹爪（6）设置有多个，其初始状态为水平状态，当水泥通过传送带传送至夹爪（6）前，夹爪（6）旋转为竖直状态，抓住袋装水泥。3.根据权利要求1所述的一种水泥袋撕开倒料装置，其特征在于：所述的旋转电机（11）、切割电机（8）均为步进电机。2CN109093850A说明书1/2页一种水泥袋撕开倒料装置技术领域[0001]本发明涉及一种倒料装置，特别涉及一种水泥袋撕开倒料装置。背景技术[0002]在建筑工地上，水泥是必不可少的材料，每天都需要使用到大量的水泥，在搅拌水泥混合料的过程中，需要让集料和水泥倒入搅拌仓进行搅拌，由于市场上出售的水泥多为袋装，且十分沉重，人工搬运、倒料耗时耗力且长期在水泥灰中工作还会对建筑工人的眼睛造成伤害。发明内容[0003]为解决上述问题，本发明公开了一种水泥袋撕开倒料装置。[0004]为达到上述目的，本发明采用的方法是：一种水泥袋撕开倒料装置，包括送料平台，所述的送料平台通过支撑架支撑，送料平台上设置有传送带，袋装水泥通过传送带传送，送料平台旁设置有固定桩，固定桩的上方设置有旋转杆，旋转杆可通过旋转电机带动旋转，旋转杆上安装有连接杆，连接杆下连接安装架，安装架内设置有矩形槽，在所述的矩形槽内设置有夹爪，安装架下固定有连接架，连接架上设置有丝杠，丝杠上设置有刀架，刀架内安装有刀片，刀架可在切割电机的作用下在丝杠上移动。[0005]作为本发明的一种改进，所述的夹爪设置有多个，其初始状态为水平状态，当水泥通过传送带传送至夹爪前，夹爪旋转为竖直状态，抓住袋装水泥。[0006]作为本发明的一种改进，所述的旋转电机、切割电机均为步进电机。[0007]有益效果：本发明提供的一种水泥袋撕开倒料装置，可在水泥搅拌时自动向搅拌仓内倒入水泥，通过卡爪实现从远处抓住水泥，旋转至搅拌仓，再并利用刀片自动割开水泥袋将水泥倒入搅拌仓中，操作性较强，减少了人工劳动力，避免的操作工人近距离施工，防止了意外的发生。附图说明[0008]图1为本发明一种水泥袋撕开倒料装置的结构示意图。[0009]图2为本发明一种水泥袋撕开倒料装置的侧视图。[0010]图中各部件为：1、送料平台；2、支撑架；3传送带；4、安装架；5、矩形槽；6、夹爪；7、刀片；8、切割电机；9、连接架；10、固定桩；11、旋转电机；12、旋转杆；13、连接杆；14、丝杠。具体实施方式[0011]以下将结合具体实施例对本发明提供的技术方案进行详细说明，应理解下述具体实施方式仅用于说明本发明而不用于限制本发明的范围。[0012]如图1-图2所述的一种水泥袋撕开倒料装置，包括送料平台1，所述的送料平台1通3CN109093850A说明书2/2页过支撑架2支撑，送料平台1上设置有传送带3，袋装水泥通过传送带3传送，送料平台1旁设置有固定桩10，固定桩10的上方设置有旋转杆12
