一种新型自动化剑杆织机.pdf
2023-08-26
10金币
907KB
16页
一吃****昕靓
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共16页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种新型自动化剑杆织机.pdf

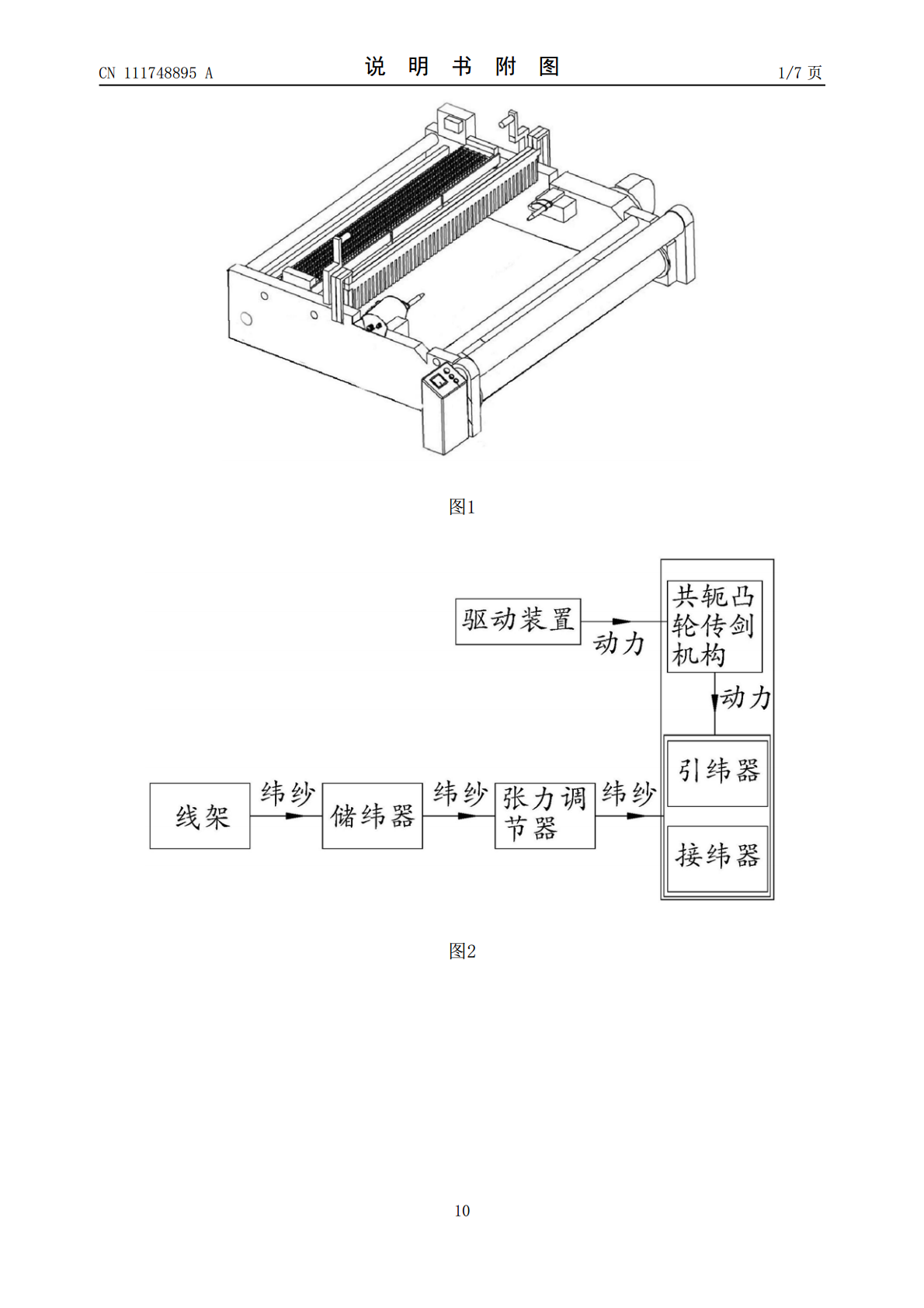

本发明涉及纺织技术领域。目的在于提供一种能够实现接引纬速度无级调节的新型自动化剑杆织机，包括机架以及设置在机架上的送经机构、开口机构、剑杆式接引纬机构、打纬机构和收卷机构；所述剑杆式接引纬机构包括线架、储纬器、张力调节器以及引纬器和接纬器；所述驱动装置包括安装箱，所述安装箱内设置有无级传动机构，所述无级传动机构包括并排布置的主动轮、从动轮，所述主动轮和从动轮之间通过皮带构成传动连接。本发明能够有效的实现接纬器和引纬器运行速度的无级调节，从而适应不同品种的纱线，实现接引纬速度的最佳匹配。
