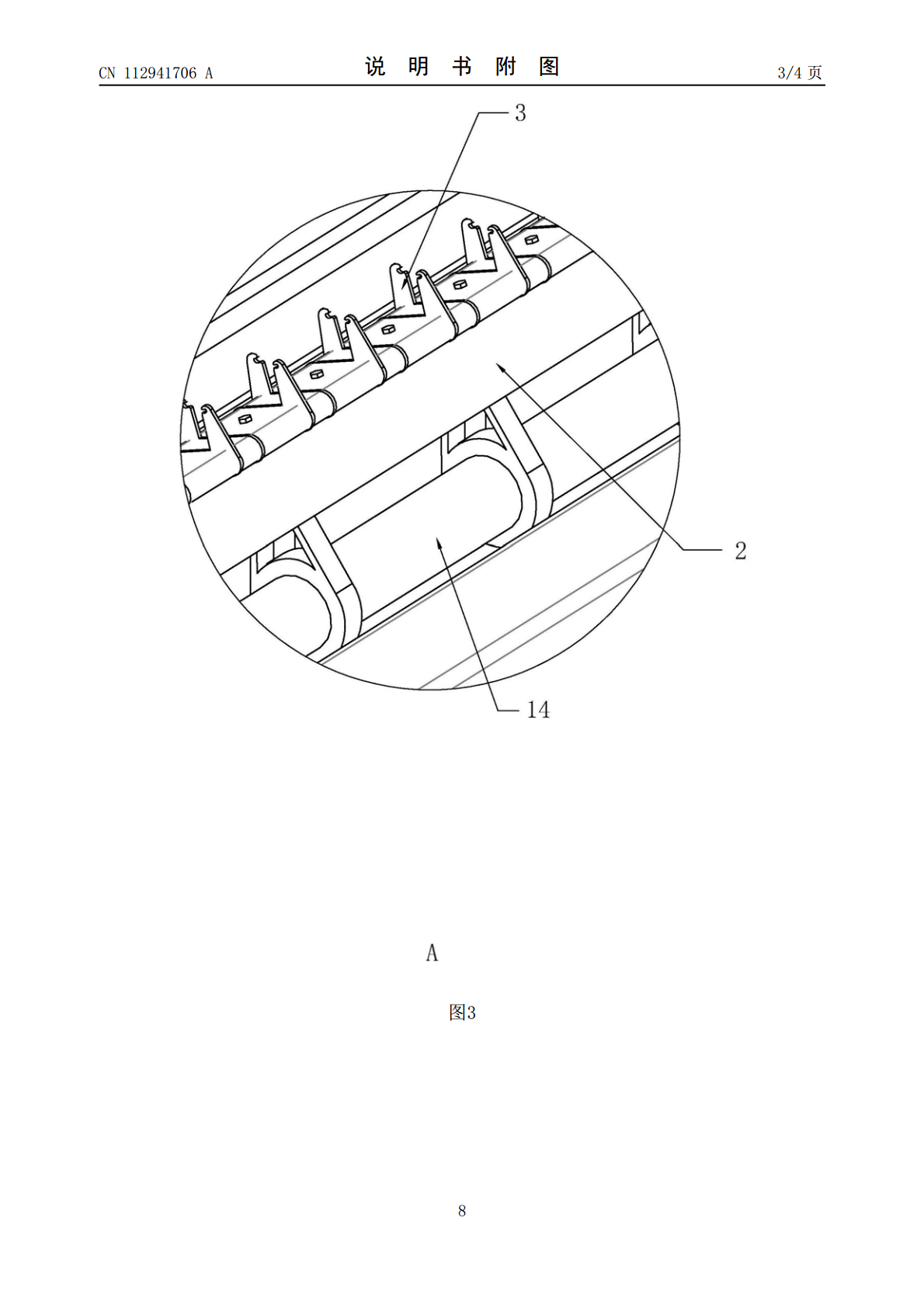

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112941706A(43)申请公布日2021.06.11(21)申请号202110161038.7(22)申请日2021.02.05(71)申请人绍兴纺织机械集团有限公司地址312000浙江省绍兴市齐贤镇纺机集团站(72)发明人俞宝福杨俊伟林正祥陈彬(74)专利代理机构绍兴市越兴专利事务所(普通合伙)33220代理人蒋卫东(51)Int.Cl.D03D49/06(2006.01)D03D47/27(2006.01)权利要求书1页说明书3页附图4页(54)发明名称新型剑杆织机(57)摘要本发明公开了新型剑杆织机，包括机架，机架上设置有开口机构、引纬机构，打纬机构，送经机构和卷取机构，开口机构包括上置式平纹凸轮开口、下置式平纹凸轮开口、上置式斜纹凸轮开口、下置式斜纹凸轮开口、上置式电子多臂开口、下置式电子多臂开口或电子提花龙头；引纬机构包括747型剑杆织机、SM93型剑杆织机或毕佳诺剑杆织机的剑头、剑带、导轨和传剑轮，或6300型剑杆织机的剑头、无导轨、碳纤剑带和传剑轮，或多尼尔型剑杆织机的刚性碳剑带、剑头和传剑轮。本发明具有以下优点和效果：通过合理设计增加了剑杆织机的的适用范围，且令经纬纱张力恒定，降低了制造成本，加快了织机速度和稳定性，提高了机械性能。CN112941706ACN112941706A权利要求书1/1页1.新型剑杆织机，包括机架，机架上设置有开口机构、引纬机构，打纬机构，送经机构和卷取机构，其特征在于：开口机构包括上置式平纹凸轮开口、下置式平纹凸轮开口、上置式斜纹凸轮开口、下置式斜纹凸轮开口、上置式电子多臂开口、下置式电子多臂开口或电子提花龙头；引纬机构包括747型剑杆织机、SM93型剑杆织机或毕佳诺剑杆织机的剑头、剑带、导轨和传剑轮，或6300型剑杆织机的剑头、无导轨、碳纤剑带和传剑轮，或多尼尔型剑杆织机的刚性碳剑带、剑头和传剑轮。2.根据权利要求1所述的新型剑杆织机，其特征在于：机架两侧上包括平板、斜板或空置，上置式平纹凸轮开口、下置式平纹凸轮开口、下置式斜纹凸轮开口或上置式斜纹凸轮开口安装在平板上，上置式电子多臂开口或下置式电子多臂开口安装在斜板上，电子提花龙头安装在空置的机架上。3.根据权利要求1所述的新型剑杆织机，其特征在于：导轨可拆卸架设在机架上，导轨上设置有多个可拆卸的剑齿，747型剑杆织机、SM93型剑杆织机或毕佳诺剑杆织机的剑头在对应型号的剑齿上滑动。4.根据权利要求1所述的新型剑杆织机，其特征在于：还包括电控部件，电控部件包括控制送经、卷曲、选色、绞边、开口、断纬自停、恒张力补偿和自动找纬功能。5.根据权利要求1所述的新型剑杆织机，其特征在于:打纬机构包括安装在机架侧面的凸轮箱，凸轮箱包括箱体，箱体上设置有两个轴孔，轴孔内分别转动设置有驱动轴和摆轴，机架侧板的外侧面上设置有箱体，箱体上分别转动设置有与驱动轴连接的主轮和与摆轴连接的副轮，主轮和副轮之间共轭连接。6.根据权利要求5所述的新型剑杆织机，其特征在于:箱体包括上层和下层，上层和下层之间设置有螺栓，上层上一体设置有安装板，安装板上设置有两个安装孔，主轮和副轮的上端部均设置有轴承，轴承嵌设在安装孔内，安装板上通过螺栓固定设置有固定板。7.根据权利要求5所述的新型剑杆织机，其特征在于:主轮包括主轴，主轴上自下而上设置有下凸轮和上凸轮；副轮包括副轴，副轴上设置有朝向两侧的下延板和上延板，下延板和上延板的端部均转动设置有抵触轮，抵触轮分别抵触在下凸轮和上凸轮上。8.根据权利要求1所述的新型剑杆织机，其特征在于:送经机构包括油浴式送经箱，机架上设置有伺服电机，伺服电机驱动油浴式送经箱运动。2CN112941706A说明书1/3页新型剑杆织机技术领域[0001]本发明涉及纺织机械技术领域，特别涉及新型剑杆织机。背景技术[0002]剑杆织机是目前应用最为广泛的无梭织机，它除了具有无梭织机高速、高自动化程度、高效能生产的特点外，其积极引纬方式具有很强的品种适应性，能适应各类纱线的引纬，加之剑杆织机在多色纬织造方面也有着明显的优势，可以生产多达16色纬纱的色织产品。随着无梭织机取代有梭织机，剑杆织机将成为机织物的主要生产机种。[0003]现有技术上的剑杆织机，结构设计存在一定缺陷，导致机器的稳定性不足、经纬纱张力不恒定、制造成本高、织机速度不足以及机械性能低的问题。发明内容[0004]本发明的目的是提供机器的稳定性、经纬纱张力恒定、制造成本低、织机速度快以及机械性能高的新型剑杆织机。[0005]本发明的上述技术目的是通过以下技术方案得以实现的：新型剑杆织机，包括机架，机架上设置有开口机构、引纬机构，打纬机构，送经机构和卷取机构，其特征在于：开口机构包括上置式平纹凸轮开口、下置式
