圆形工件往复式抛光装置.pdf

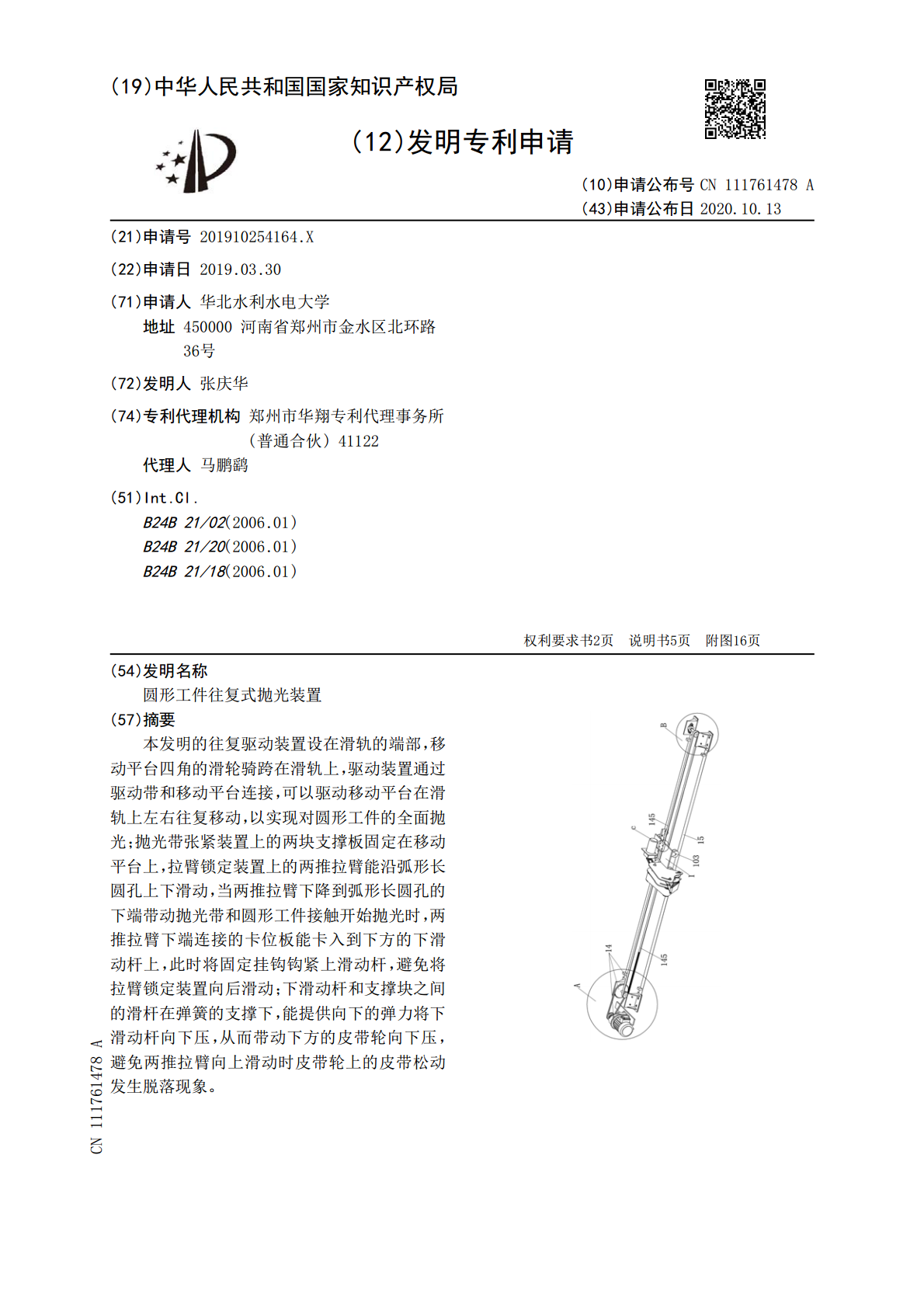

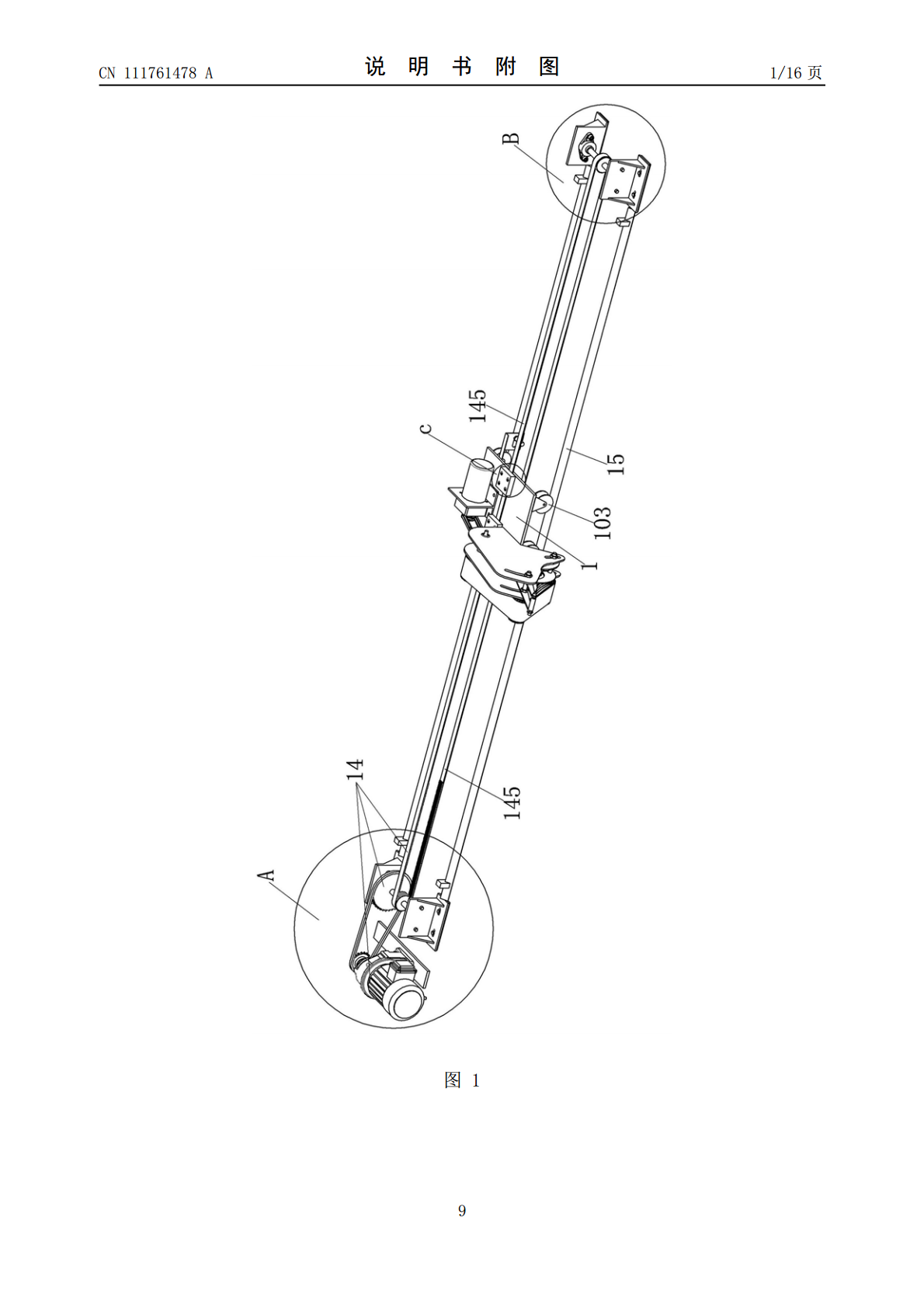

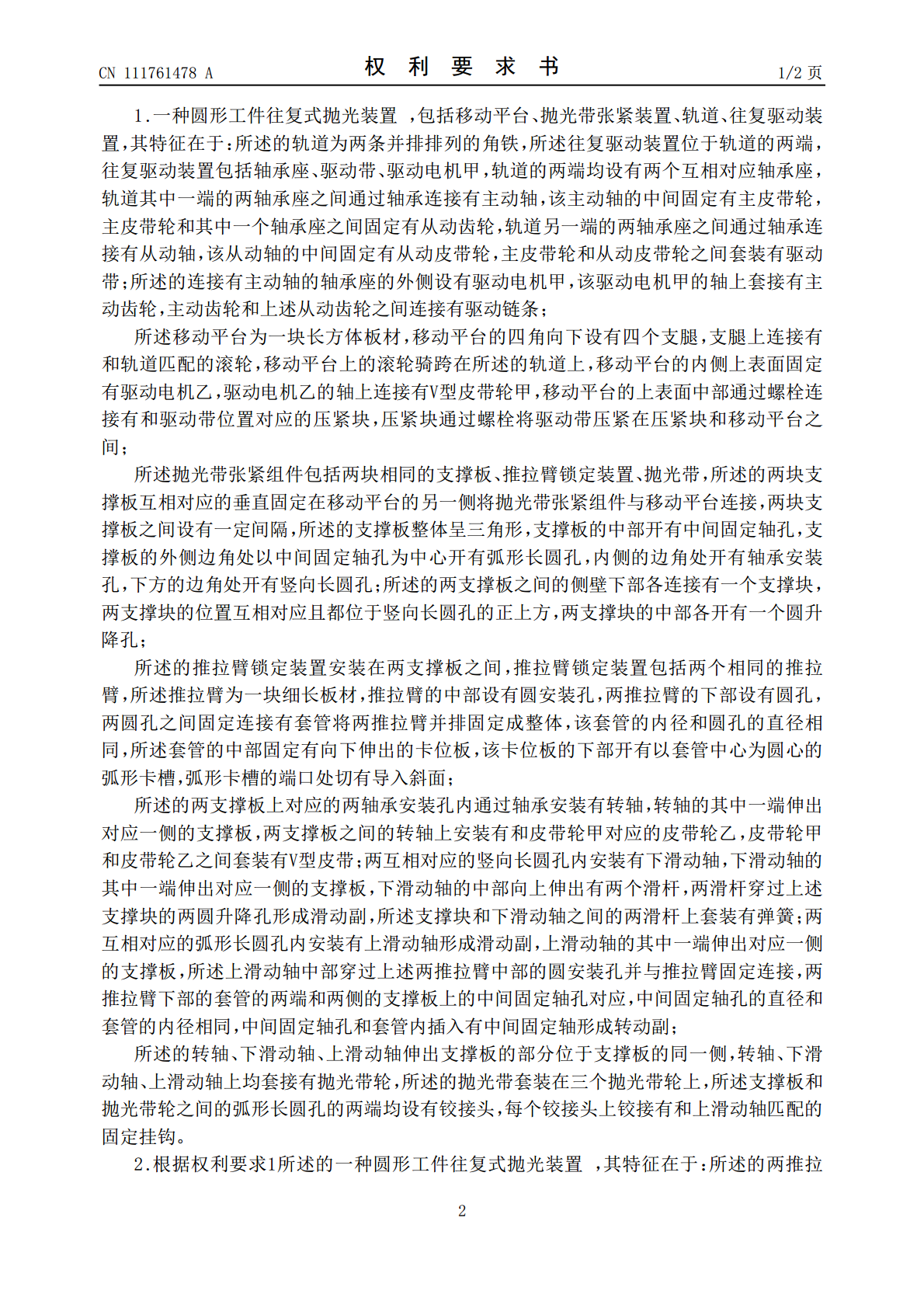

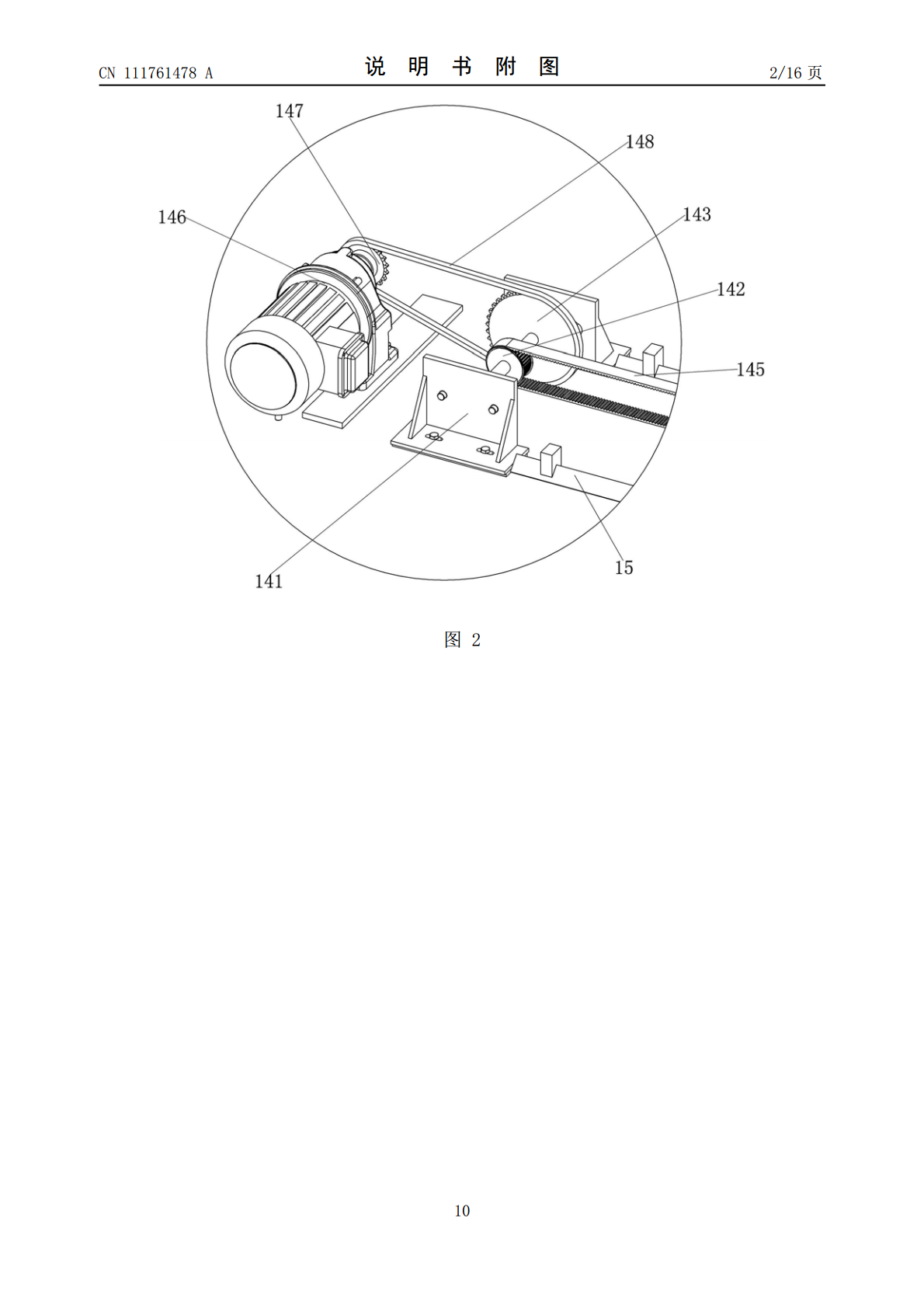

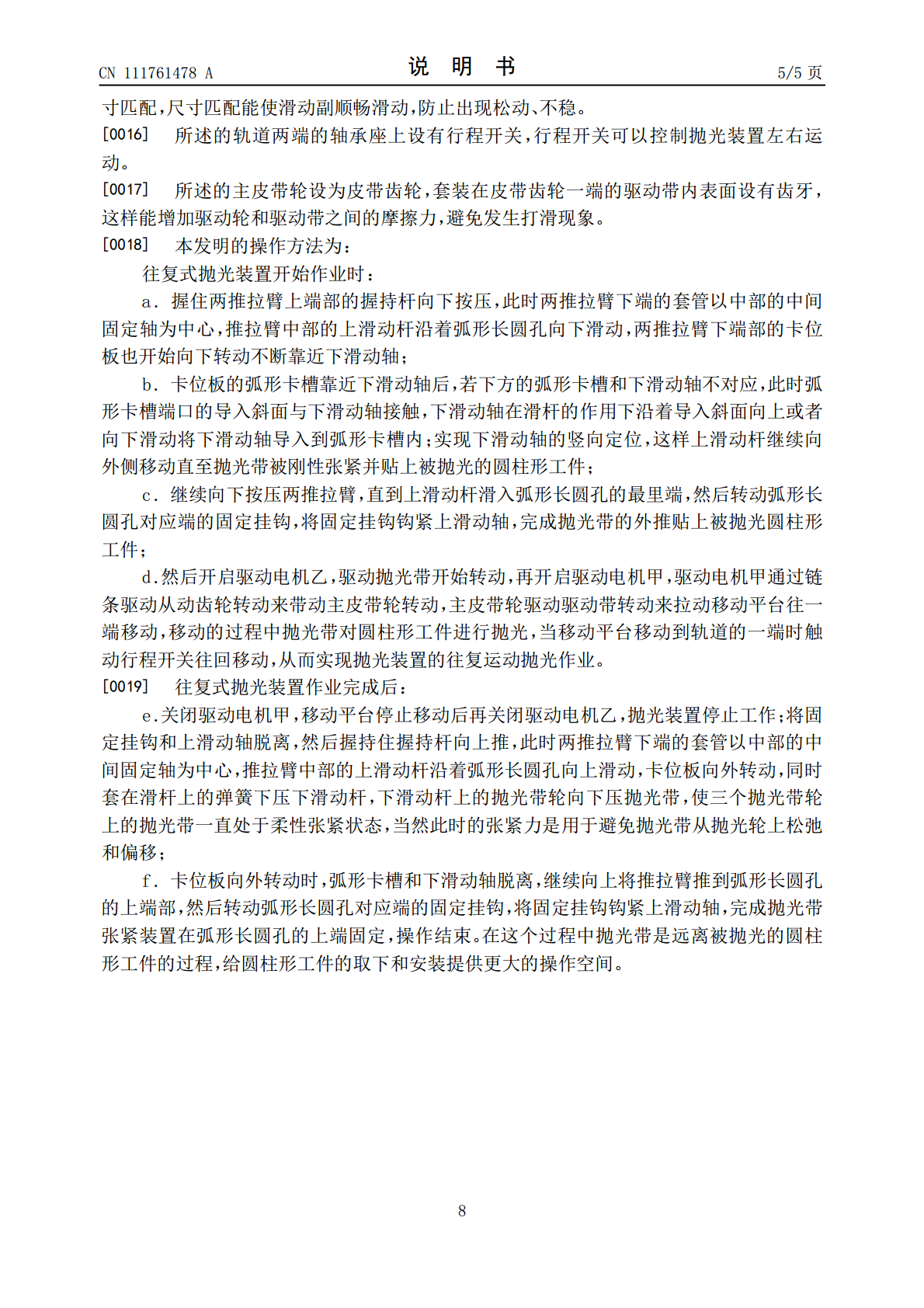

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111761478A(43)申请公布日2020.10.13(21)申请号201910254164.X(22)申请日2019.03.30(71)申请人华北水利水电大学地址450000河南省郑州市金水区北环路36号(72)发明人张庆华(74)专利代理机构郑州市华翔专利代理事务所(普通合伙)41122代理人马鹏鹞(51)Int.Cl.B24B21/02(2006.01)B24B21/20(2006.01)B24B21/18(2006.01)权利要求书2页说明书5页附图16页(54)发明名称圆形工件往复式抛光装置(57)摘要本发明的往复驱动装置设在滑轨的端部，移动平台四角的滑轮骑跨在滑轨上，驱动装置通过驱动带和移动平台连接，可以驱动移动平台在滑轨上左右往复移动，以实现对圆形工件的全面抛光；抛光带张紧装置上的两块支撑板固定在移动平台上，拉臂锁定装置上的两推拉臂能沿弧形长圆孔上下滑动，当两推拉臂下降到弧形长圆孔的下端带动抛光带和圆形工件接触开始抛光时，两推拉臂下端连接的卡位板能卡入到下方的下滑动杆上，此时将固定挂钩钩紧上滑动杆，避免将拉臂锁定装置向后滑动；下滑动杆和支撑块之间的滑杆在弹簧的支撑下，能提供向下的弹力将下滑动杆向下压，从而带动下方的皮带轮向下压，避免两推拉臂向上滑动时皮带轮上的皮带松动发生脱落现象。CN111761478ACN111761478A权利要求书1/2页1.一种圆形工件往复式抛光装置，包括移动平台、抛光带张紧装置、轨道、往复驱动装置，其特征在于：所述的轨道为两条并排排列的角铁，所述往复驱动装置位于轨道的两端，往复驱动装置包括轴承座、驱动带、驱动电机甲，轨道的两端均设有两个互相对应轴承座，轨道其中一端的两轴承座之间通过轴承连接有主动轴，该主动轴的中间固定有主皮带轮，主皮带轮和其中一个轴承座之间固定有从动齿轮，轨道另一端的两轴承座之间通过轴承连接有从动轴，该从动轴的中间固定有从动皮带轮，主皮带轮和从动皮带轮之间套装有驱动带；所述的连接有主动轴的轴承座的外侧设有驱动电机甲，该驱动电机甲的轴上套接有主动齿轮，主动齿轮和上述从动齿轮之间连接有驱动链条；所述移动平台为一块长方体板材，移动平台的四角向下设有四个支腿，支腿上连接有和轨道匹配的滚轮，移动平台上的滚轮骑跨在所述的轨道上，移动平台的内侧上表面固定有驱动电机乙，驱动电机乙的轴上连接有V型皮带轮甲，移动平台的上表面中部通过螺栓连接有和驱动带位置对应的压紧块，压紧块通过螺栓将驱动带压紧在压紧块和移动平台之间；所述抛光带张紧组件包括两块相同的支撑板、推拉臂锁定装置、抛光带，所述的两块支撑板互相对应的垂直固定在移动平台的另一侧将抛光带张紧组件与移动平台连接，两块支撑板之间设有一定间隔，所述的支撑板整体呈三角形，支撑板的中部开有中间固定轴孔，支撑板的外侧边角处以中间固定轴孔为中心开有弧形长圆孔，内侧的边角处开有轴承安装孔，下方的边角处开有竖向长圆孔；所述的两支撑板之间的侧壁下部各连接有一个支撑块，两支撑块的位置互相对应且都位于竖向长圆孔的正上方，两支撑块的中部各开有一个圆升降孔；所述的推拉臂锁定装置安装在两支撑板之间，推拉臂锁定装置包括两个相同的推拉臂，所述推拉臂为一块细长板材，推拉臂的中部设有圆安装孔，两推拉臂的下部设有圆孔，两圆孔之间固定连接有套管将两推拉臂并排固定成整体，该套管的内径和圆孔的直径相同，所述套管的中部固定有向下伸出的卡位板，该卡位板的下部开有以套管中心为圆心的弧形卡槽，弧形卡槽的端口处切有导入斜面；所述的两支撑板上对应的两轴承安装孔内通过轴承安装有转轴，转轴的其中一端伸出对应一侧的支撑板，两支撑板之间的转轴上安装有和皮带轮甲对应的皮带轮乙，皮带轮甲和皮带轮乙之间套装有V型皮带；两互相对应的竖向长圆孔内安装有下滑动轴，下滑动轴的其中一端伸出对应一侧的支撑板，下滑动轴的中部向上伸出有两个滑杆，两滑杆穿过上述支撑块的两圆升降孔形成滑动副，所述支撑块和下滑动轴之间的两滑杆上套装有弹簧；两互相对应的弧形长圆孔内安装有上滑动轴形成滑动副，上滑动轴的其中一端伸出对应一侧的支撑板，所述上滑动轴中部穿过上述两推拉臂中部的圆安装孔并与推拉臂固定连接，两推拉臂下部的套管的两端和两侧的支撑板上的中间固定轴孔对应，中间固定轴孔的直径和套管的内径相同，中间固定轴孔和套管内插入有中间固定轴形成转动副；所述的转轴、下滑动轴、上滑动轴伸出支撑板的部分位于支撑板的同一侧，转轴、下滑动轴、上滑动轴上均套接有抛光带轮，所述的抛光带套装在三个抛光带轮上，所述支撑板和抛光带轮之间的弧形长圆孔的两端均设有铰接头，每个铰接头上铰接有和上滑动轴匹配的固定挂钩。2.根据权利要求1所述的一种圆形工件往复式抛光装置，其特征在于：所述的两推拉2
