一种圆草捆打捆机投网机构.pdf

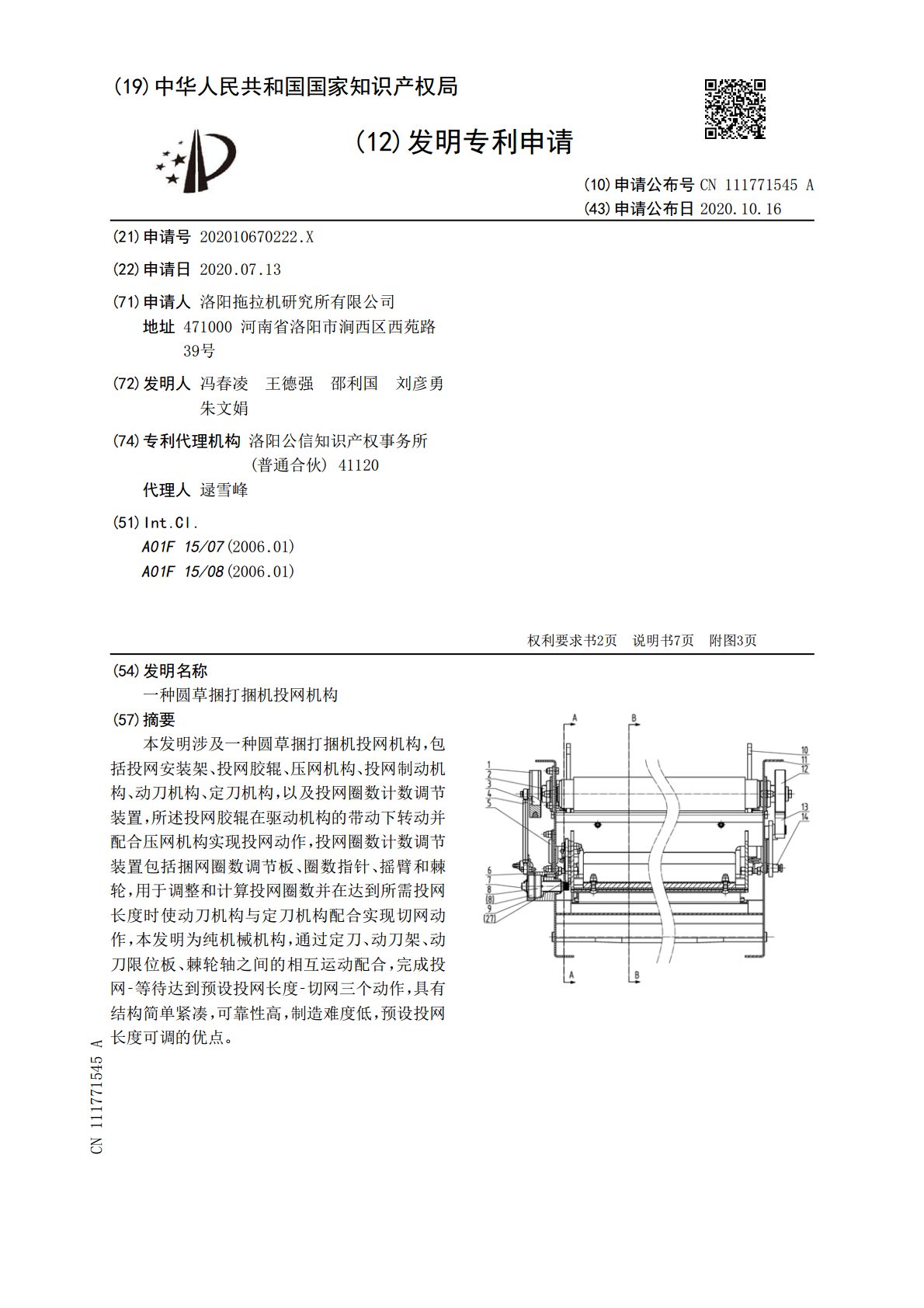

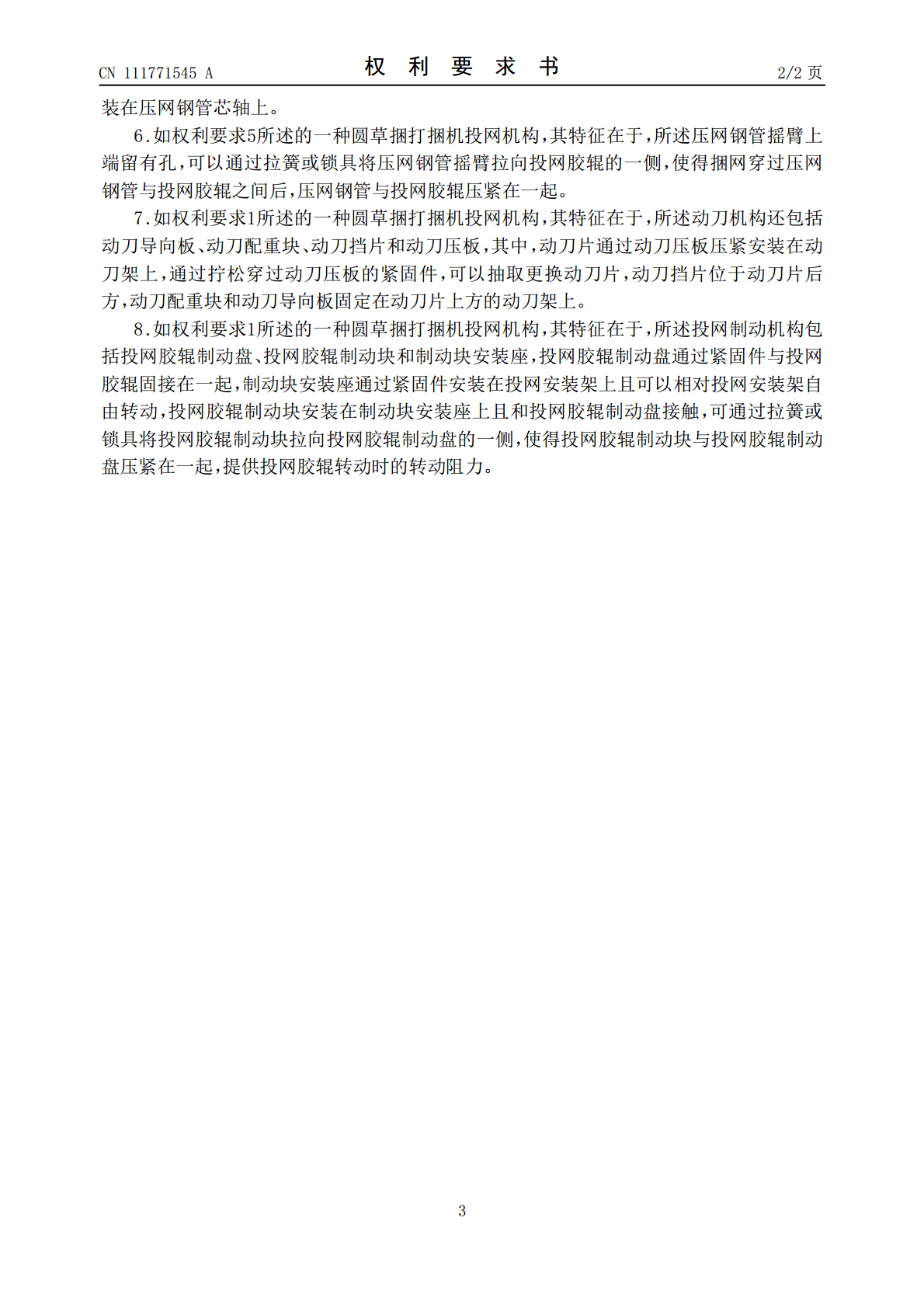

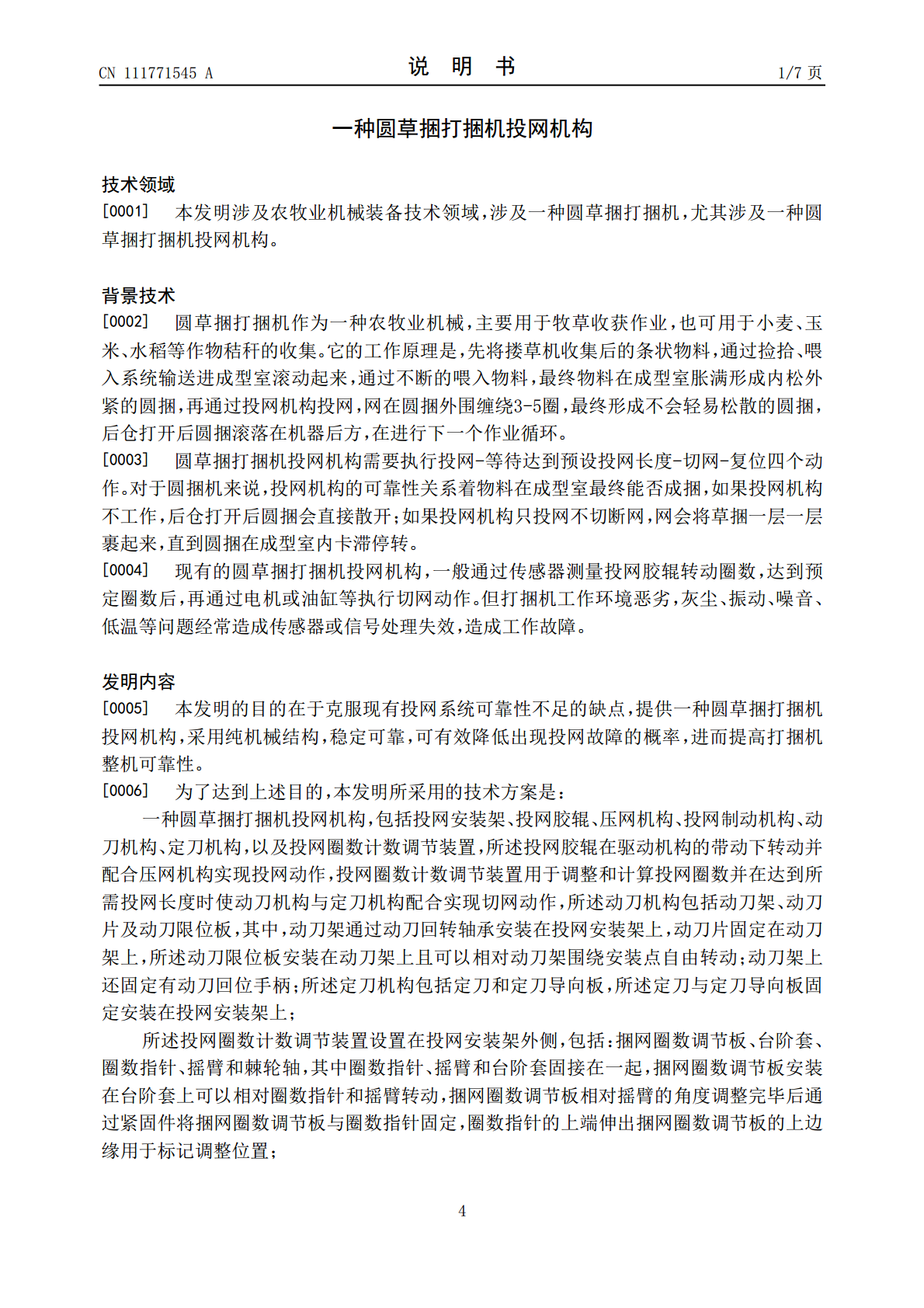

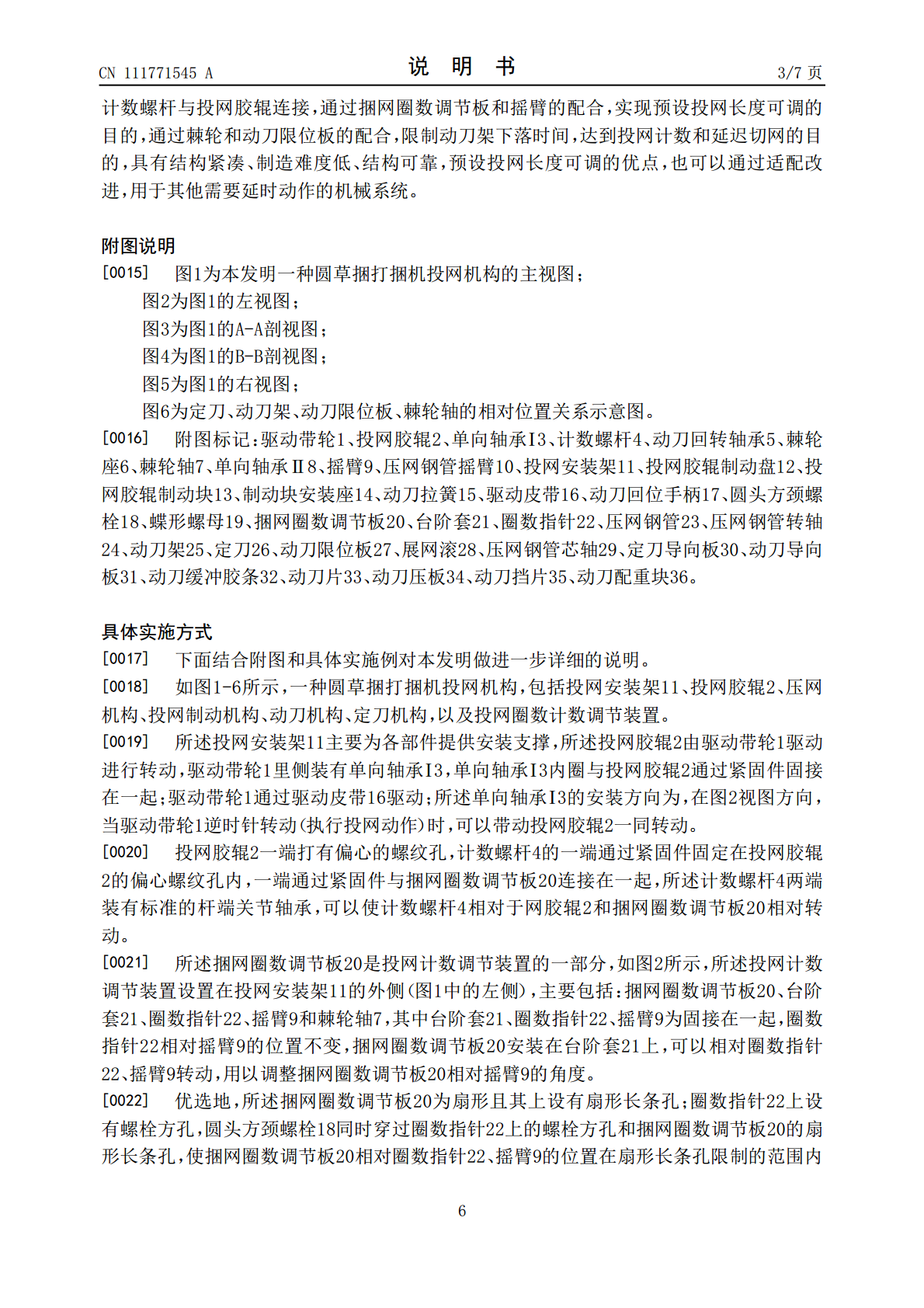

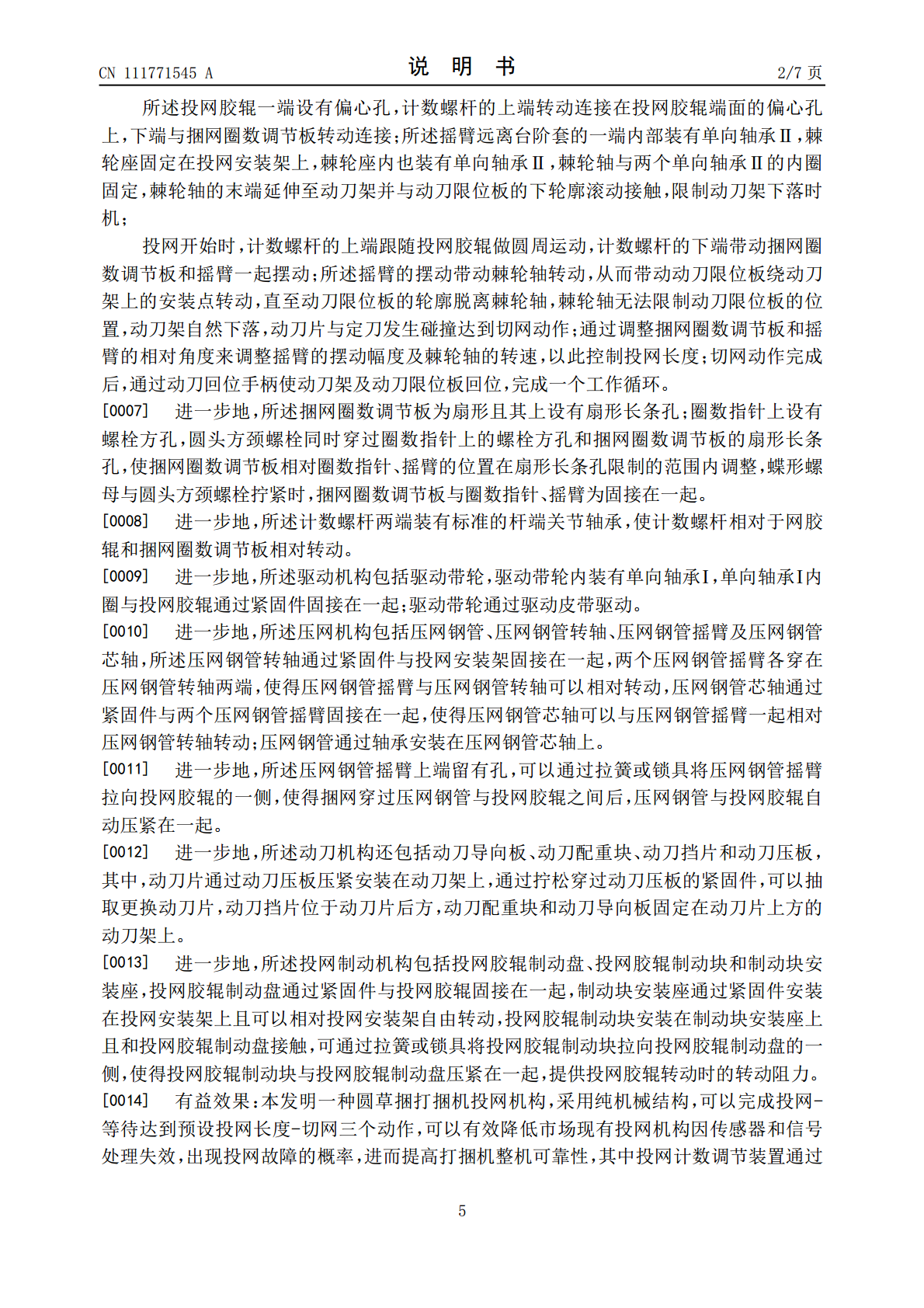

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111771545A(43)申请公布日2020.10.16(21)申请号202010670222.X(22)申请日2020.07.13(71)申请人洛阳拖拉机研究所有限公司地址471000河南省洛阳市涧西区西苑路39号(72)发明人冯春凌王德强邵利国刘彦勇朱文娟(74)专利代理机构洛阳公信知识产权事务所(普通合伙)41120代理人逯雪峰(51)Int.Cl.A01F15/07(2006.01)A01F15/08(2006.01)权利要求书2页说明书7页附图3页(54)发明名称一种圆草捆打捆机投网机构(57)摘要本发明涉及一种圆草捆打捆机投网机构，包括投网安装架、投网胶辊、压网机构、投网制动机构、动刀机构、定刀机构，以及投网圈数计数调节装置，所述投网胶辊在驱动机构的带动下转动并配合压网机构实现投网动作，投网圈数计数调节装置包括捆网圈数调节板、圈数指针、摇臂和棘轮，用于调整和计算投网圈数并在达到所需投网长度时使动刀机构与定刀机构配合实现切网动作，本发明为纯机械机构，通过定刀、动刀架、动刀限位板、棘轮轴之间的相互运动配合，完成投网‑等待达到预设投网长度‑切网三个动作，具有结构简单紧凑，可靠性高，制造难度低，预设投网长度可调的优点。CN111771545ACN111771545A权利要求书1/2页1.一种圆草捆打捆机投网机构，包括投网安装架、投网胶辊、压网机构、投网制动机构、动刀机构、定刀机构，以及投网圈数计数调节装置，所述投网胶辊在驱动机构的带动下转动并配合压网机构实现投网动作，投网圈数计数调节装置用于调整和计算投网圈数并在达到所需投网长度时使动刀机构与定刀机构配合实现切网动作，其特征在于：所述动刀机构包括动刀架、动刀片及动刀限位板，其中，动刀架通过动刀回转轴承安装在投网安装架上，动刀片固定在动刀架上，所述动刀限位板安装在动刀架上且可以相对动刀架围绕安装点自由转动；动刀架上还固定有动刀回位手柄；所述定刀机构包括定刀和定刀导向板，所述定刀与定刀导向板固定安装在投网安装架上；所述投网圈数计数调节装置设置在投网安装架外侧，包括：捆网圈数调节板、台阶套、圈数指针、摇臂和棘轮轴，其中圈数指针、摇臂和台阶套固接在一起，捆网圈数调节板安装在台阶套上可以相对圈数指针和摇臂转动，捆网圈数调节板相对摇臂的角度调整完毕后通过紧固件将捆网圈数调节板与圈数指针固定，圈数指针的上端伸出捆网圈数调节板的上边缘用于标记调整位置；所述投网胶辊一端设有偏心孔，计数螺杆的上端转动连接在投网胶辊端面的偏心孔上，下端与捆网圈数调节板转动连接；所述摇臂远离台阶套的一端内部装有单向轴承Ⅱ，棘轮座固定在投网安装架上，棘轮座内也装有单向轴承Ⅱ，棘轮轴与两个单向轴承Ⅱ的内圈固定，棘轮轴的末端延伸至动刀架并与动刀限位板的下轮廓滚动接触，限制动刀架下落时机；投网开始时，计数螺杆的上端跟随投网胶辊做圆周运动，计数螺杆的下端带动捆网圈数调节板和摇臂一起摆动；所述摇臂的摆动带动棘轮轴转动，从而带动动刀限位板绕动刀架上的安装点转动，直至动刀限位板的轮廓脱离棘轮轴，棘轮轴无法限制动刀限位板的位置，动刀架自然下落，动刀片与定刀发生碰撞达到切网动作；通过调整捆网圈数调节板和摇臂的相对角度来调整摇臂的摆动幅度及棘轮轴的转速，以此控制投网长度；切网动作完成后，通过动刀回位手柄使动刀架及动刀限位板回位，完成一个工作循环。2.如权利要求1所述的一种圆草捆打捆机投网机构，其特征在于，所述捆网圈数调节板为扇形且其上设有扇形长条孔；圈数指针上设有螺栓方孔，圆头方颈螺栓同时穿过圈数指针上的螺栓方孔和捆网圈数调节板的扇形长条孔，使捆网圈数调节板相对圈数指针、摇臂的位置在扇形长条孔限制的范围内调整，蝶形螺母与圆头方颈螺栓拧紧时，捆网圈数调节板与圈数指针、摇臂为固接在一起。3.如权利要求1所述的一种圆草捆打捆机投网机构，其特征在于，所述计数螺杆两端装有标准的杆端关节轴承，使计数螺杆相对于网胶辊和捆网圈数调节板相对转动。4.如权利要求1所述的一种圆草捆打捆机投网机构，其特征在于，所述驱动机构包括驱动带轮，驱动带轮内装有单向轴承Ⅰ，单向轴承Ⅰ内圈与投网胶辊通过紧固件固接在一起；驱动带轮通过驱动皮带驱动。5.如权利要求1所述的一种圆草捆打捆机投网机构，其特征在于，所述压网机构包括压网钢管、压网钢管转轴、压网钢管摇臂及压网钢管芯轴，所述压网钢管转轴通过紧固件与投网安装架固接在一起，两个压网钢管摇臂各穿在压网钢管转轴两端，使得压网钢管摇臂与压网钢管转轴可以相对转动，压网钢管芯轴通过紧固件与两个压网钢管摇臂固接在一起，使得压网钢管芯轴可以与压网钢管摇臂一起相对压网钢管转轴转动；压网钢管通过轴承安2CN111771545A权利要求书2/2页装在压网钢管芯轴上。
