一种圆草捆打捆机的放网装置.pdf

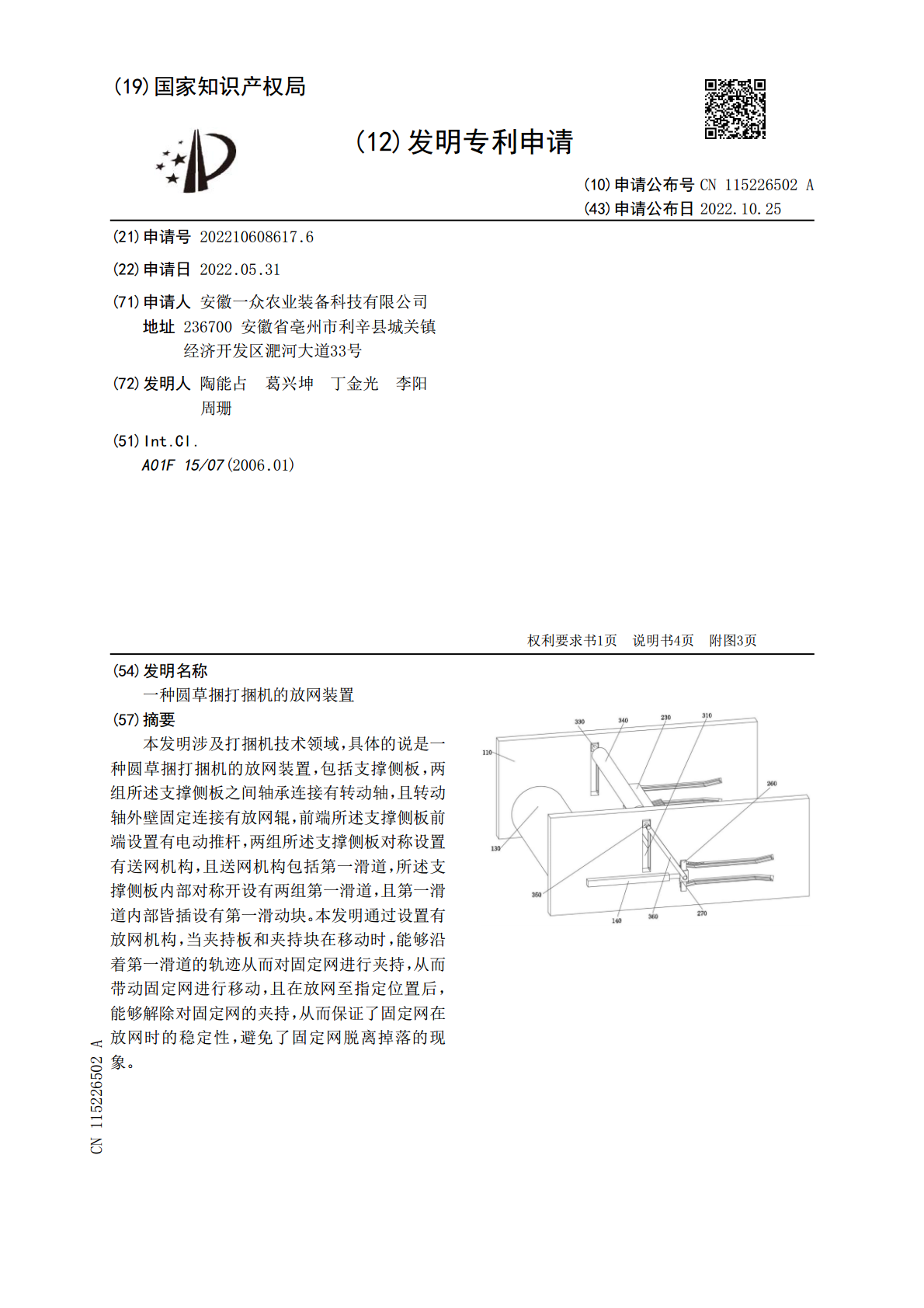

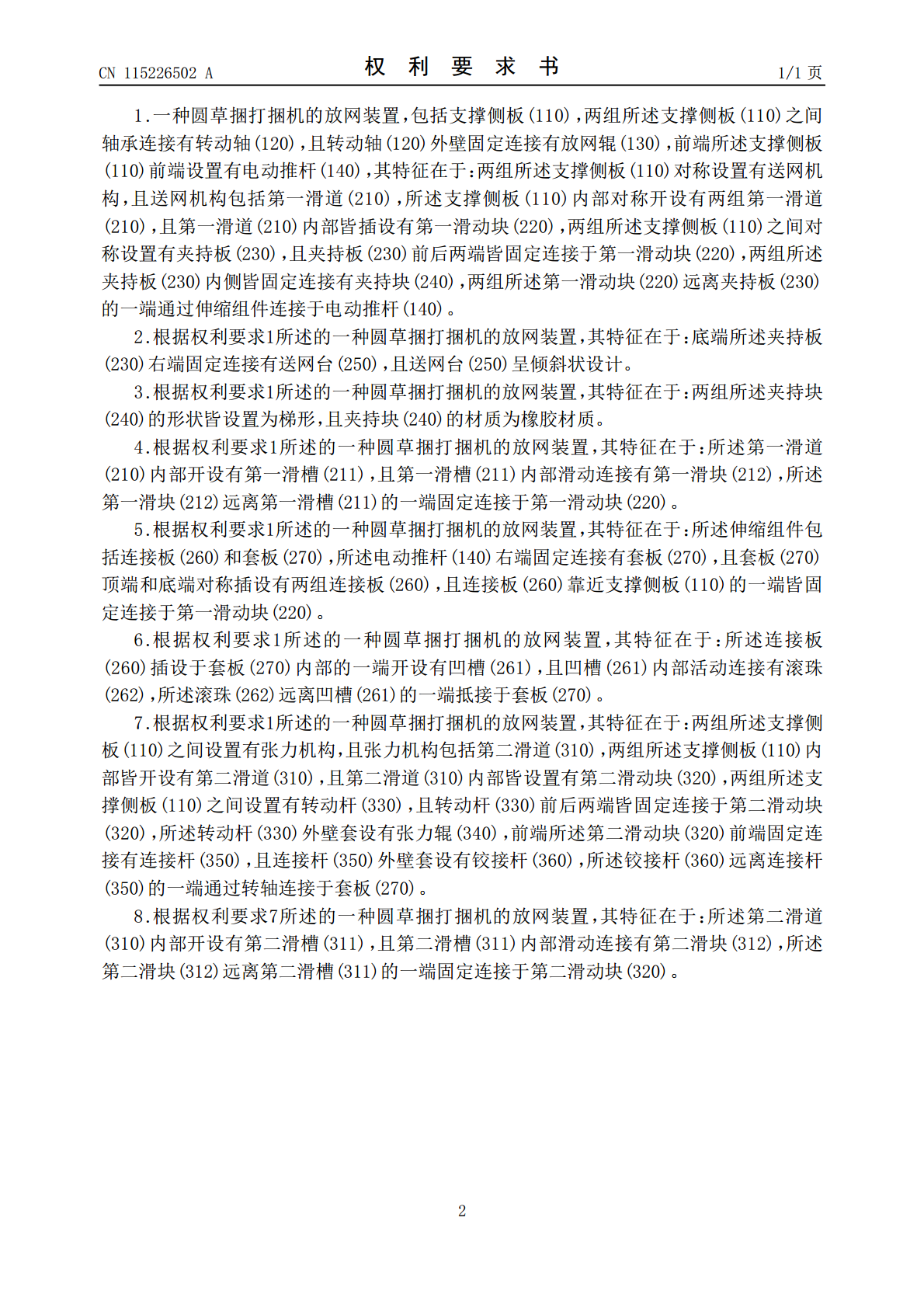

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115226502A(43)申请公布日2022.10.25(21)申请号202210608617.6(22)申请日2022.05.31(71)申请人安徽一众农业装备科技有限公司地址236700安徽省亳州市利辛县城关镇经济开发区淝河大道33号(72)发明人陶能占葛兴坤丁金光李阳周珊(51)Int.Cl.A01F15/07(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种圆草捆打捆机的放网装置(57)摘要本发明涉及打捆机技术领域，具体的说是一种圆草捆打捆机的放网装置，包括支撑侧板，两组所述支撑侧板之间轴承连接有转动轴，且转动轴外壁固定连接有放网辊，前端所述支撑侧板前端设置有电动推杆，两组所述支撑侧板对称设置有送网机构，且送网机构包括第一滑道，所述支撑侧板内部对称开设有两组第一滑道，且第一滑道内部皆插设有第一滑动块。本发明通过设置有放网机构，当夹持板和夹持块在移动时，能够沿着第一滑道的轨迹从而对固定网进行夹持，从而带动固定网进行移动，且在放网至指定位置后，能够解除对固定网的夹持，从而保证了固定网在放网时的稳定性，避免了固定网脱离掉落的现象。CN115226502ACN115226502A权利要求书1/1页1.一种圆草捆打捆机的放网装置，包括支撑侧板(110)，两组所述支撑侧板(110)之间轴承连接有转动轴(120)，且转动轴(120)外壁固定连接有放网辊(130)，前端所述支撑侧板(110)前端设置有电动推杆(140)，其特征在于：两组所述支撑侧板(110)对称设置有送网机构，且送网机构包括第一滑道(210)，所述支撑侧板(110)内部对称开设有两组第一滑道(210)，且第一滑道(210)内部皆插设有第一滑动块(220)，两组所述支撑侧板(110)之间对称设置有夹持板(230)，且夹持板(230)前后两端皆固定连接于第一滑动块(220)，两组所述夹持板(230)内侧皆固定连接有夹持块(240)，两组所述第一滑动块(220)远离夹持板(230)的一端通过伸缩组件连接于电动推杆(140)。2.根据权利要求1所述的一种圆草捆打捆机的放网装置，其特征在于：底端所述夹持板(230)右端固定连接有送网台(250)，且送网台(250)呈倾斜状设计。3.根据权利要求1所述的一种圆草捆打捆机的放网装置，其特征在于：两组所述夹持块(240)的形状皆设置为梯形，且夹持块(240)的材质为橡胶材质。4.根据权利要求1所述的一种圆草捆打捆机的放网装置，其特征在于：所述第一滑道(210)内部开设有第一滑槽(211)，且第一滑槽(211)内部滑动连接有第一滑块(212)，所述第一滑块(212)远离第一滑槽(211)的一端固定连接于第一滑动块(220)。5.根据权利要求1所述的一种圆草捆打捆机的放网装置，其特征在于：所述伸缩组件包括连接板(260)和套板(270)，所述电动推杆(140)右端固定连接有套板(270)，且套板(270)顶端和底端对称插设有两组连接板(260)，且连接板(260)靠近支撑侧板(110)的一端皆固定连接于第一滑动块(220)。6.根据权利要求1所述的一种圆草捆打捆机的放网装置，其特征在于：所述连接板(260)插设于套板(270)内部的一端开设有凹槽(261)，且凹槽(261)内部活动连接有滚珠(262)，所述滚珠(262)远离凹槽(261)的一端抵接于套板(270)。7.根据权利要求1所述的一种圆草捆打捆机的放网装置，其特征在于：两组所述支撑侧板(110)之间设置有张力机构，且张力机构包括第二滑道(310)，两组所述支撑侧板(110)内部皆开设有第二滑道(310)，且第二滑道(310)内部皆设置有第二滑动块(320)，两组所述支撑侧板(110)之间设置有转动杆(330)，且转动杆(330)前后两端皆固定连接于第二滑动块(320)，所述转动杆(330)外壁套设有张力辊(340)，前端所述第二滑动块(320)前端固定连接有连接杆(350)，且连接杆(350)外壁套设有铰接杆(360)，所述铰接杆(360)远离连接杆(350)的一端通过转轴连接于套板(270)。8.根据权利要求7所述的一种圆草捆打捆机的放网装置，其特征在于：所述第二滑道(310)内部开设有第二滑槽(311)，且第二滑槽(311)内部滑动连接有第二滑块(312)，所述第二滑块(312)远离第二滑槽(311)的一端固定连接于第二滑动块(320)。2CN115226502A说明书1/4页一种圆草捆打捆机的放网装置技术领域[0001]本发明涉及打捆机技术领域，具体的说是一种圆草捆打捆机的放网装置。背景技术[0002]秸秆是农作物的重要副产品，是工业、农业生产的重要生产资源，秸秆除了作燃料外，还可以做肥料
