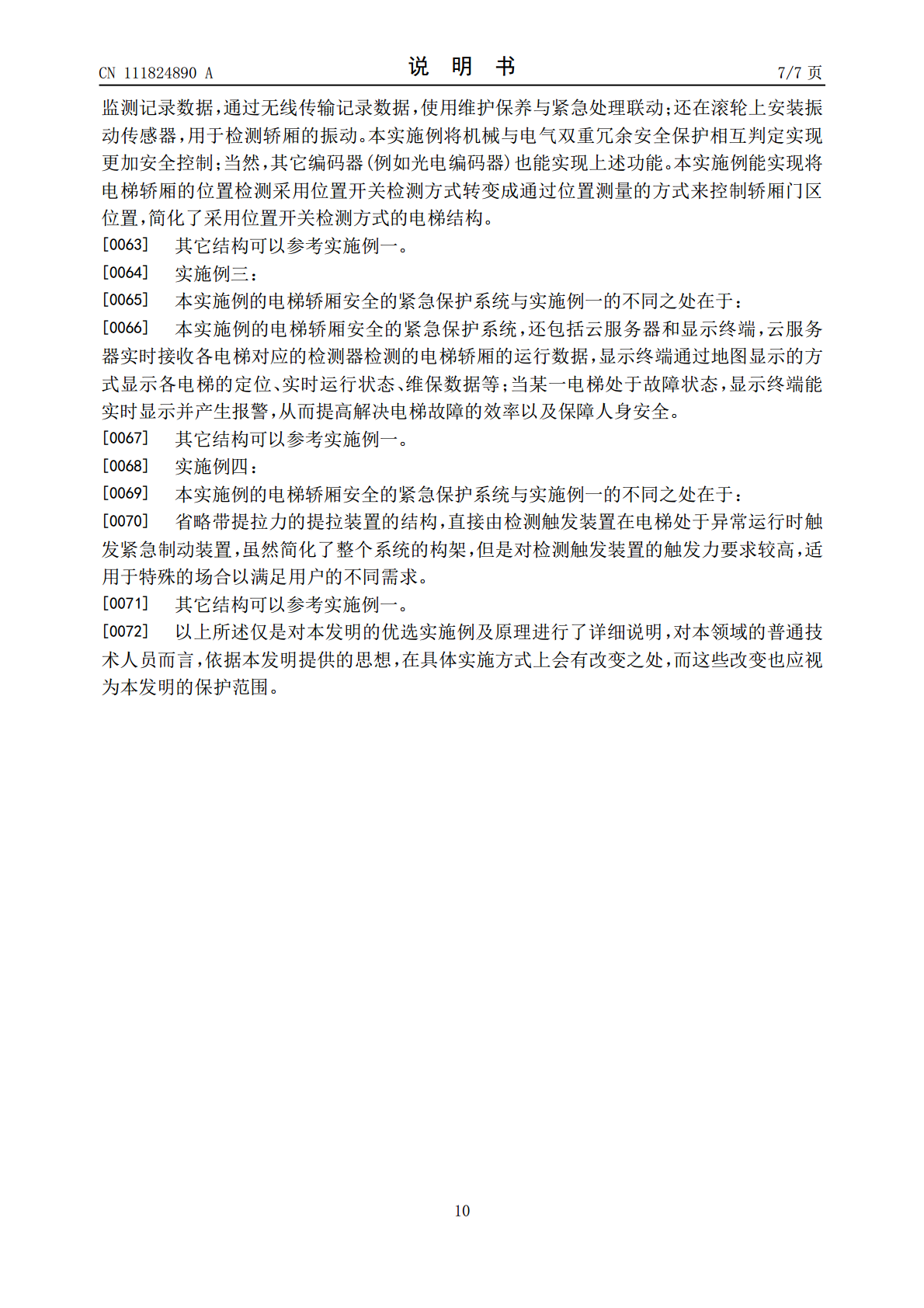

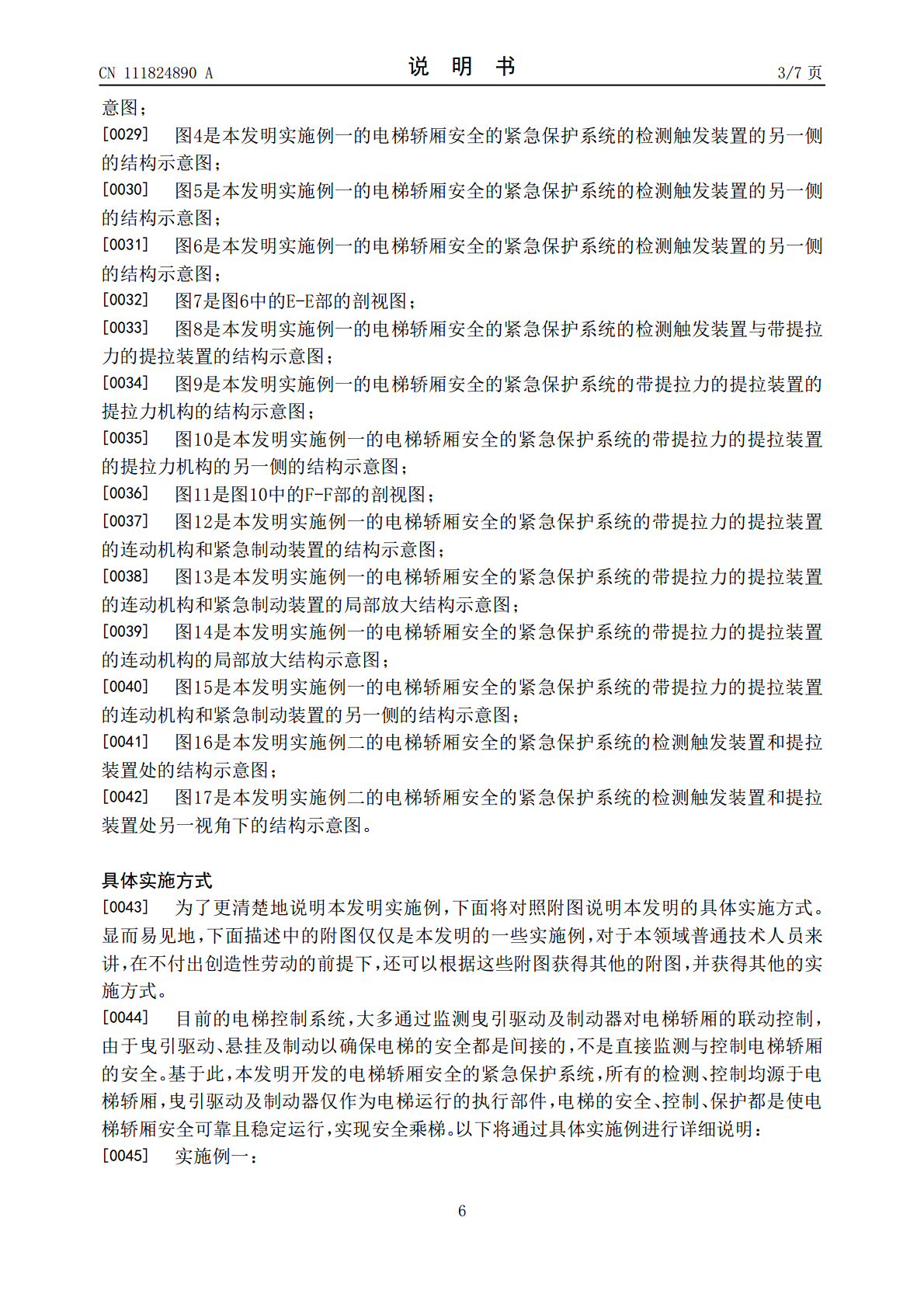

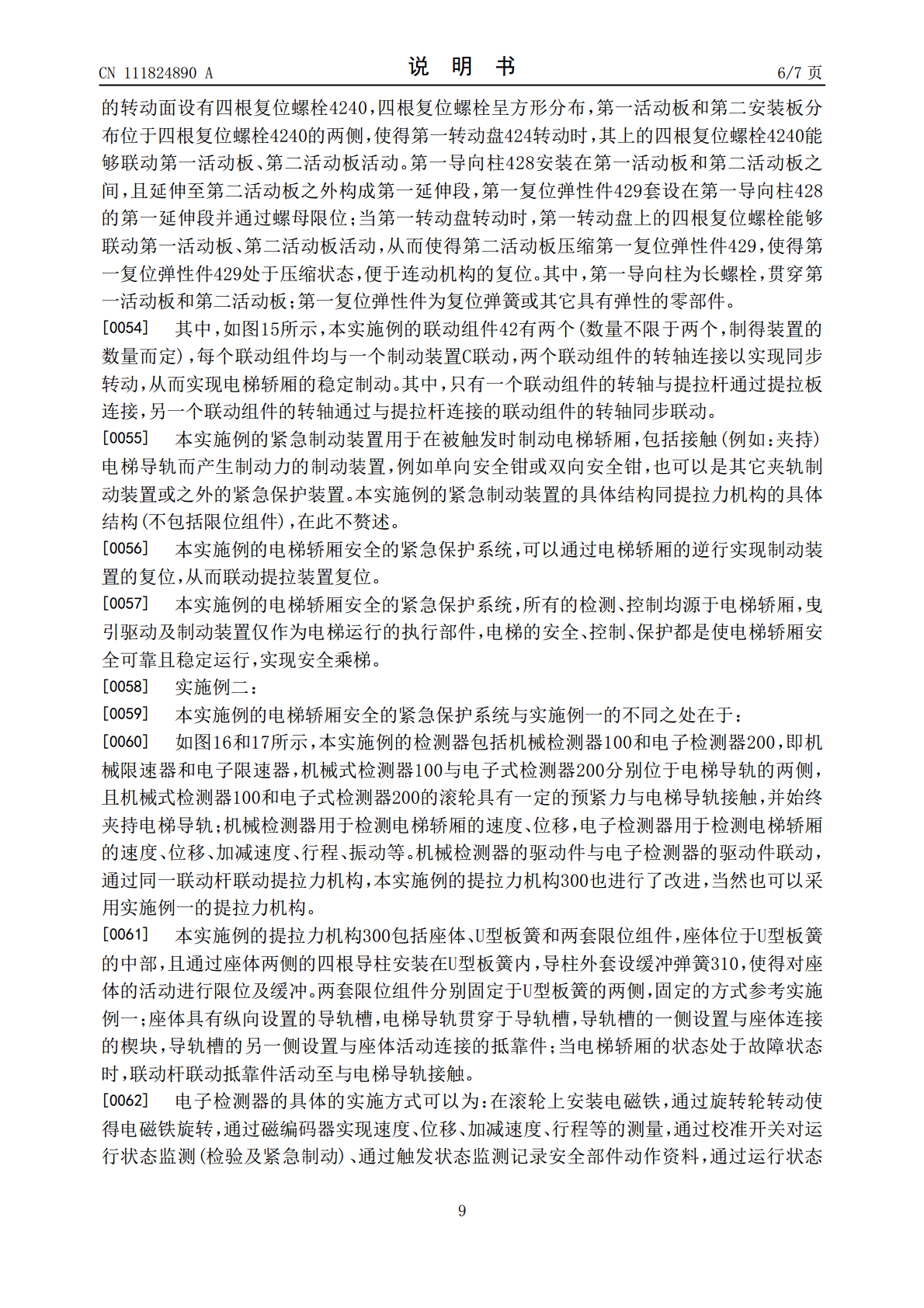

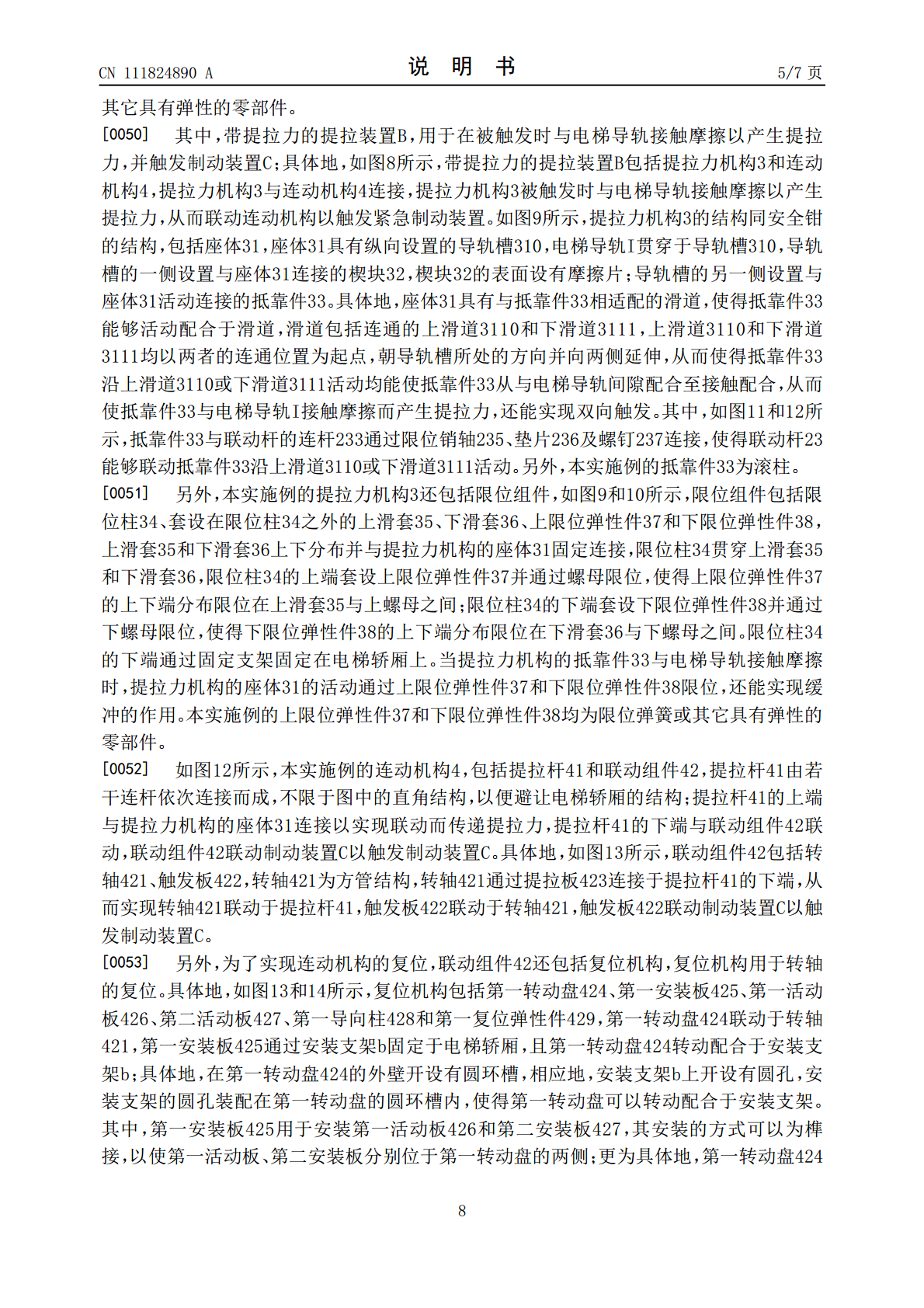

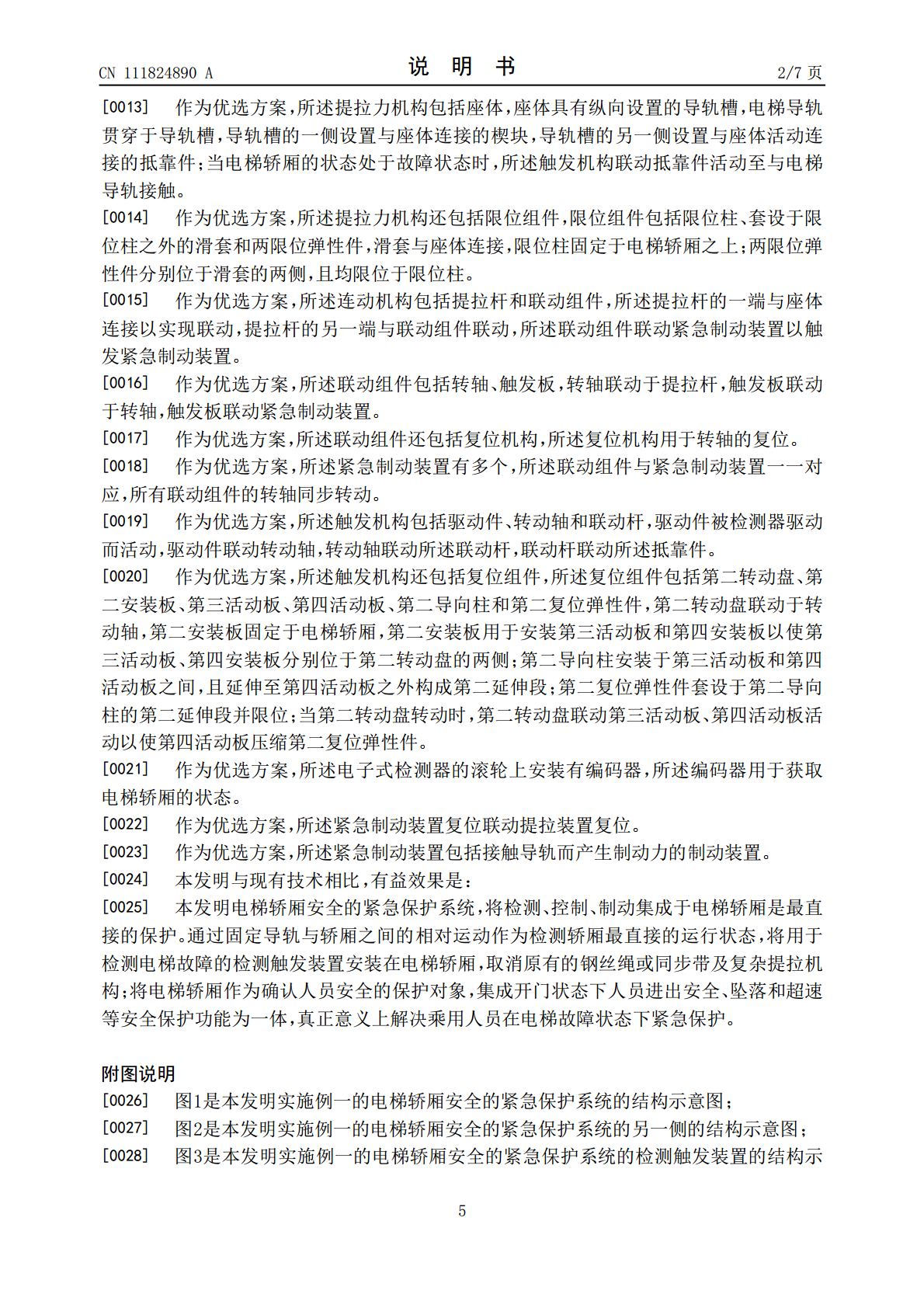

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111824890A(43)申请公布日2020.10.27(21)申请号201910299691.2(22)申请日2019.04.15(71)申请人杭州沪宁电梯部件股份有限公司地址311100浙江省杭州市余杭区中泰街道石鸽社区(72)发明人邹家春姚荣康刘坤陈明星张田生戴永强(74)专利代理机构浙江千克知识产权代理有限公司33246代理人周希良王日精(51)Int.Cl.B66B5/02(2006.01)B66B5/16(2006.01)权利要求书2页说明书7页附图10页(54)发明名称一种电梯轿厢安全的紧急保护系统(57)摘要本发明属于电梯安全技术领域，具体涉及一种电梯轿厢安全的紧急保护系统，包括设于电梯轿厢的检测触发装置和紧急制动装置；所述检测触发装置用于通过滚轮与电梯导轨接触以检测电梯轿厢的状态，还用于在电梯轿厢处于故障状态时触发紧急制动装置；所述紧急制动装置用于制动电梯轿厢。本发明的紧急保护系统，所有的检测、控制和制动源于电梯轿厢，实现电梯轿厢安全的可靠保护，实现真正意义上的安全乘梯。CN111824890ACN111824890A权利要求书1/2页1.一种电梯轿厢安全的紧急保护系统，其特征在于，包括设于电梯轿厢的检测触发装置和紧急制动装置；所述检测触发装置用于通过滚轮与电梯导轨接触以检测电梯轿厢的状态，还用于在电梯轿厢处于故障状态时触发紧急制动装置；所述紧急制动装置用于制动电梯轿厢。2.根据权利要求1所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述紧急保护系统还包括带提拉力的提拉装置，所述检测触发装置在电梯轿厢处于故障状态时触发提拉装置，提拉装置与电梯导轨之间产生摩擦力以触发紧急制动装置。3.根据权利要求2所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述检测触发装置包括检测器和触发机构，所述检测器位于滚轮上；检测器用于通过滚轮与电梯导轨接触以检测电梯轿厢的状态，并在电梯轿厢处于故障状态时驱动触发机构；所述触发机构用于触发提拉装置。4.根据权利要求3所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述检测器包括机械式检测器和电子式检测器中的至少一种。5.根据权利要求1-4任一项所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述电梯轿厢的状态包括运行速度、位移、振动、加速度、行程中的一种或多种；所述故障状态包括超速、坠落和意外移动中的一种或多种。6.根据权利要求3所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述提拉装置包括提拉力机构和连动机构，连动机构联动连接于提拉力机构；所述触发机构触发提拉力机构，提拉力机构与电梯导轨作用以产生摩擦力；所述紧急制动装置联动连接于连动机构。7.根据权利要求6所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述提拉力机构包括座体，座体具有纵向设置的导轨槽，电梯导轨贯穿于导轨槽，导轨槽的一侧设置与座体连接的楔块，导轨槽的另一侧设置与座体活动连接的抵靠件；当电梯轿厢的状态处于故障状态时，所述触发机构联动抵靠件活动至与电梯导轨接触。8.根据权利要求7所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述提拉力机构还包括限位组件，限位组件包括限位柱、套设于限位柱之外的滑套和两限位弹性件，滑套与座体连接，限位柱固定于电梯轿厢之上；两限位弹性件分别位于滑套的两侧，且均限位于限位柱。9.根据权利要求7所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述连动机构包括提拉杆和联动组件，所述提拉杆的一端与座体连接以实现联动，提拉杆的另一端与联动组件联动，所述联动组件联动紧急制动装置以触发紧急制动装置。10.根据权利要求9所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述联动组件包括转轴、触发板，转轴联动于提拉杆，触发板联动于转轴，触发板联动紧急制动装置。11.根据权利要求10所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述联动组件还包括复位机构，所述复位机构用于转轴的复位。12.根据权利要求10或11所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述紧急制动装置有多个，所述联动组件与紧急制动装置一一对应，所有联动组件的转轴同步转动。13.根据权利要求7所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述触发2CN111824890A权利要求书2/2页机构包括驱动件、转动轴和联动杆，驱动件被检测器驱动而活动，驱动件联动转动轴，转动轴联动所述联动杆，联动杆联动所述抵靠件。14.根据权利要求13所述的一种电梯轿厢安全的紧急保护系统，其特征在于，所述触发机构还包括复位组件，所述复位组件包括第二转动盘、第二安装板、第三活动板、第四活动板、第二导向柱和第二复位弹性件，第二转动盘联动于转动轴，第二安装板固
