一种电梯轿厢进水感应保护系统.pdf

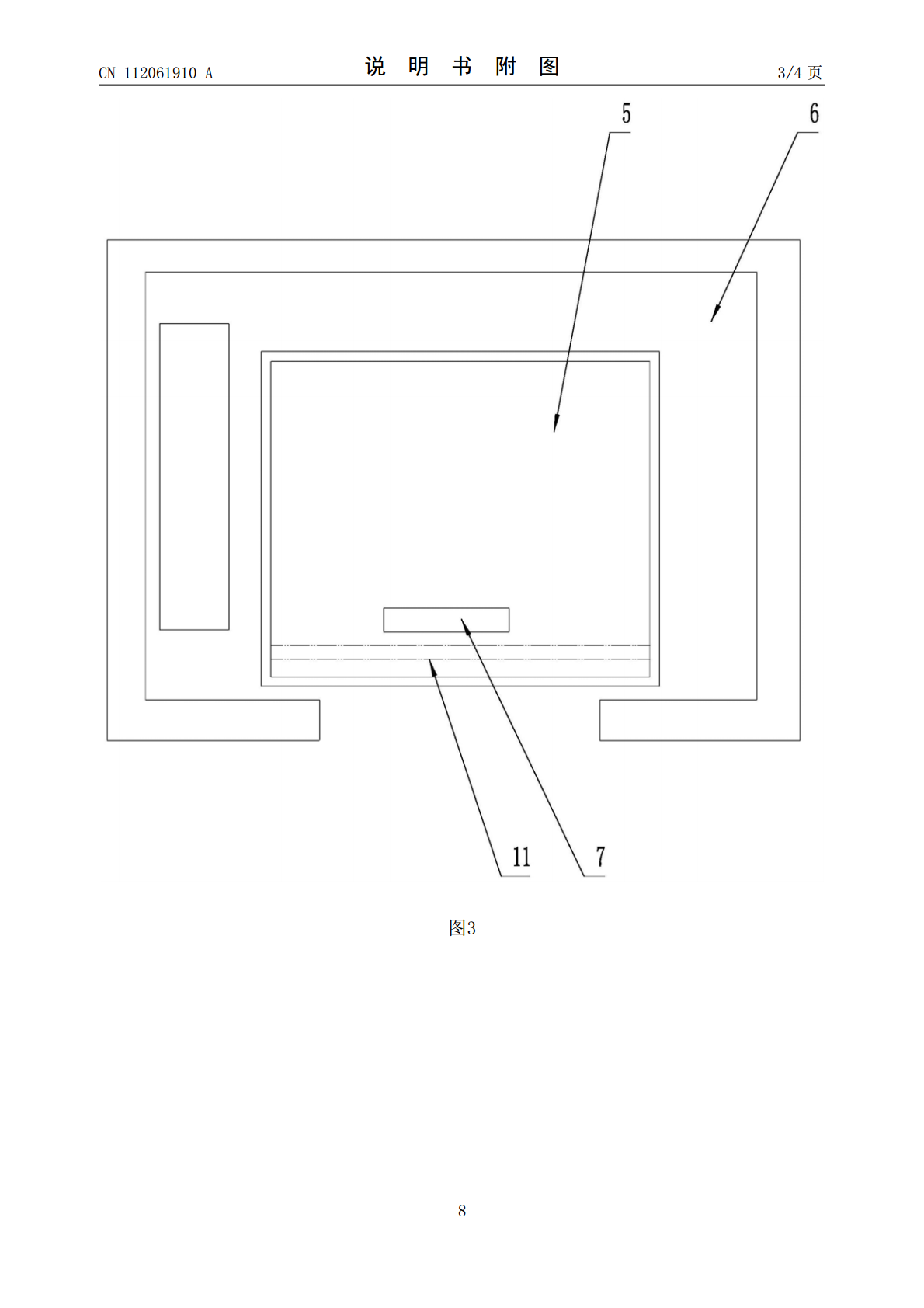

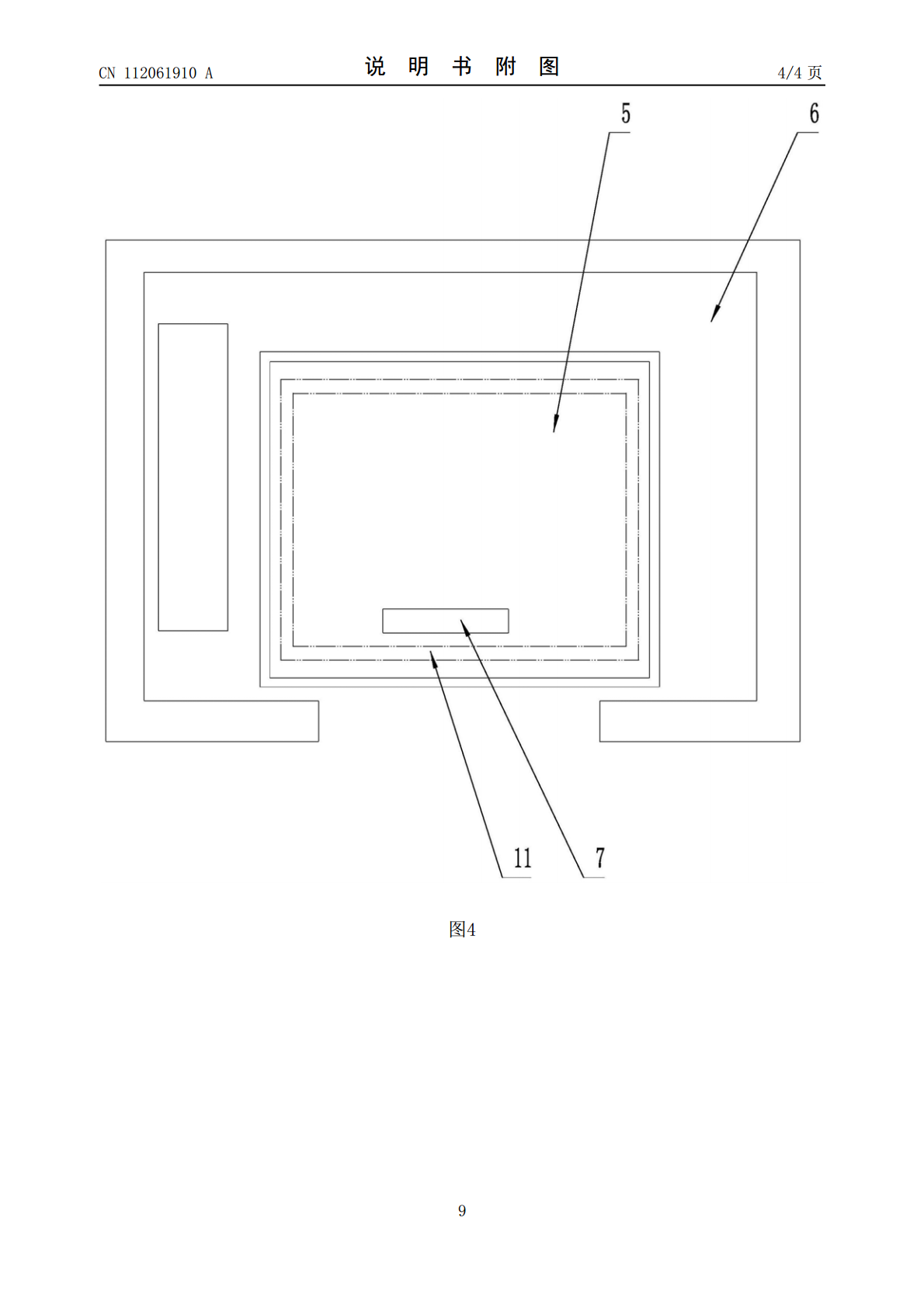

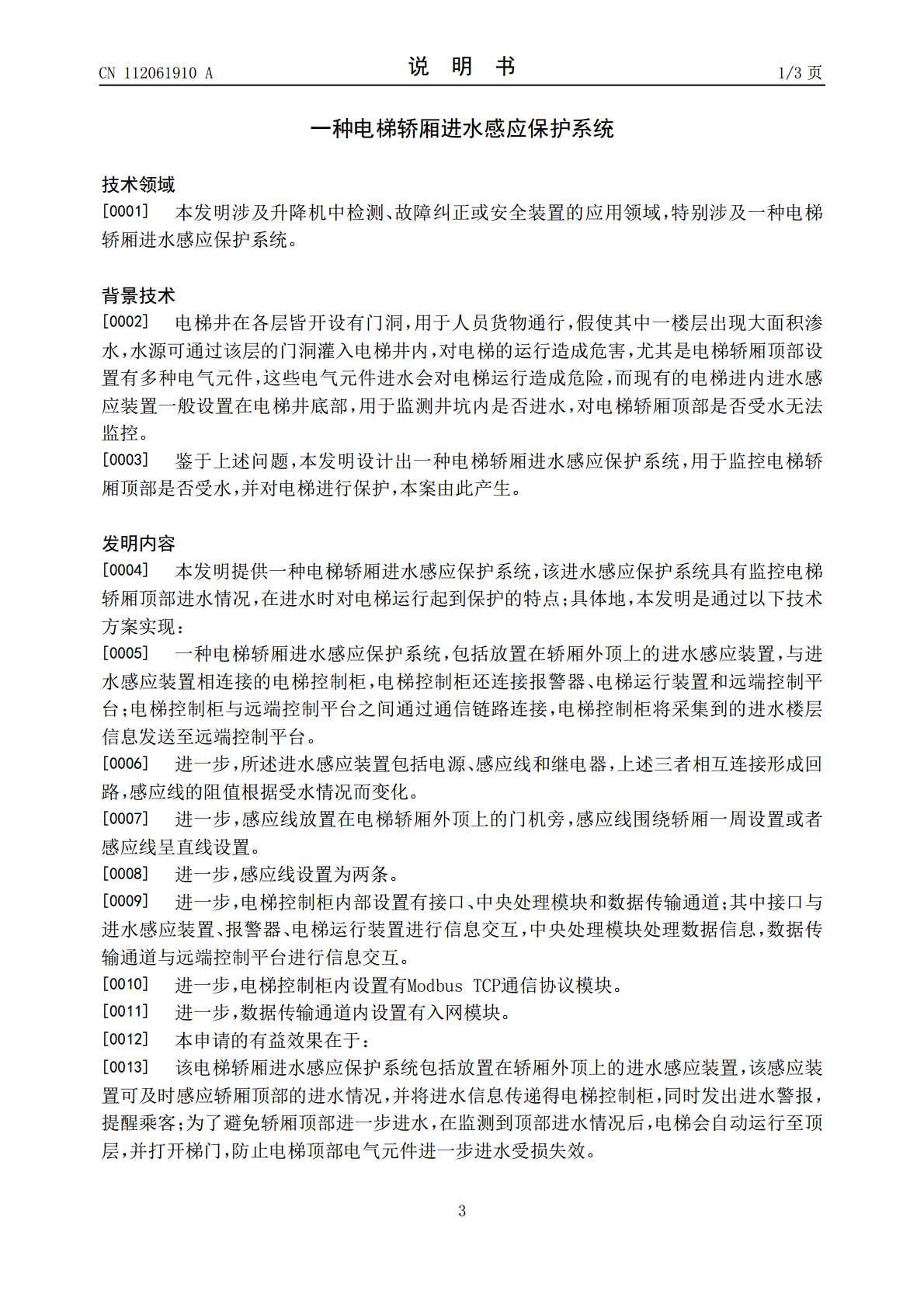

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112061910A(43)申请公布日2020.12.11(21)申请号202010867063.2(22)申请日2020.08.26(71)申请人绍兴市特种设备检测院地址312000浙江省绍兴市越城区斗门镇世纪东街17号申请人浙江梅轮电梯股份有限公司(72)发明人孙哲波钱锦陈卫陈冰冰董爽王俊卿(74)专利代理机构绍兴市知衡专利代理事务所(普通合伙)33277代理人张媛(51)Int.Cl.B66B1/34(2006.01)B66B5/02(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种电梯轿厢进水感应保护系统(57)摘要本发明公开一种电梯轿厢进水感应保护系统，包括放置在轿厢外顶上的进水感应装置，与进水感应装置相连接的电梯控制柜，电梯控制柜还连接报警器、电梯运行装置和远端控制平台；电梯控制柜与远端控制平台之间通过通信链路连接，电梯控制柜将采集到的进水楼层信息发送至远端控制平台；该进水感应保护系统具有监控电梯轿厢顶部进水情况，在进水时对电梯运行起到保护的特点。CN112061910ACN112061910A权利要求书1/1页1.一种电梯轿厢进水感应保护系统，其特征在于：包括放置在轿厢外顶上的进水感应装置，与进水感应装置相连接的电梯控制柜，电梯控制柜还连接报警器、电梯运行装置和远端控制平台；电梯控制柜与远端控制平台之间通过通信链路连接，电梯控制柜将采集到的进水楼层信息发送至远端控制平台。2.根据权利要求1所述的一种电梯轿厢进水感应保护系统，其特征在于：所述进水感应装置包括电源、感应线和继电器，上述三者相互连接形成回路，感应线的阻值根据受水情况而变化。3.根据权利要求2所述的一种电梯轿厢进水感应保护系统，其特征在于：感应线放置在电梯轿厢外顶上的门机旁，感应线围绕轿厢一周设置或者感应线呈直线设置。4.根据权利要求3所述的一种电梯轿厢进水感应保护系统，其特征在于：感应线设置为两条。5.根据权利要求1所述的一种电梯轿厢进水感应保护系统，其特征在于：电梯控制柜内部设置有接口、中央处理模块和数据传输通道；其中接口与进水感应装置、报警器、电梯运行装置进行信息交互，中央处理模块处理数据信息，数据传输通道与远端控制平台进行信息交互。6.根据权利要求5所述的一种电梯轿厢进水感应保护系统，其特征在于：电梯控制柜内设置有ModbusTCP通信协议模块。7.根据权利要求5所述的一种电梯轿厢进水感应保护系统，其特征在于：数据传输通道内设置有入网模块。2CN112061910A说明书1/3页一种电梯轿厢进水感应保护系统技术领域[0001]本发明涉及升降机中检测、故障纠正或安全装置的应用领域，特别涉及一种电梯轿厢进水感应保护系统。背景技术[0002]电梯井在各层皆开设有门洞，用于人员货物通行，假使其中一楼层出现大面积渗水，水源可通过该层的门洞灌入电梯井内，对电梯的运行造成危害，尤其是电梯轿厢顶部设置有多种电气元件，这些电气元件进水会对电梯运行造成危险，而现有的电梯进内进水感应装置一般设置在电梯井底部，用于监测井坑内是否进水，对电梯轿厢顶部是否受水无法监控。[0003]鉴于上述问题，本发明设计出一种电梯轿厢进水感应保护系统，用于监控电梯轿厢顶部是否受水，并对电梯进行保护，本案由此产生。发明内容[0004]本发明提供一种电梯轿厢进水感应保护系统，该进水感应保护系统具有监控电梯轿厢顶部进水情况，在进水时对电梯运行起到保护的特点；具体地，本发明是通过以下技术方案实现：[0005]一种电梯轿厢进水感应保护系统，包括放置在轿厢外顶上的进水感应装置，与进水感应装置相连接的电梯控制柜，电梯控制柜还连接报警器、电梯运行装置和远端控制平台；电梯控制柜与远端控制平台之间通过通信链路连接，电梯控制柜将采集到的进水楼层信息发送至远端控制平台。[0006]进一步，所述进水感应装置包括电源、感应线和继电器，上述三者相互连接形成回路，感应线的阻值根据受水情况而变化。[0007]进一步，感应线放置在电梯轿厢外顶上的门机旁，感应线围绕轿厢一周设置或者感应线呈直线设置。[0008]进一步，感应线设置为两条。[0009]进一步，电梯控制柜内部设置有接口、中央处理模块和数据传输通道；其中接口与进水感应装置、报警器、电梯运行装置进行信息交互，中央处理模块处理数据信息，数据传输通道与远端控制平台进行信息交互。[0010]进一步，电梯控制柜内设置有ModbusTCP通信协议模块。[0011]进一步，数据传输通道内设置有入网模块。[0012]本申请的有益效果在于：[0013]该电梯轿厢进水感应保护系统包括放置在轿厢外顶上的进水感应装置，该感应装置可及时感应轿厢顶部的进水情况，并将进水信息传递得电梯控制柜，同时发出
