一种炼钢厂喂线机用新型齿轮驱动结构.pdf

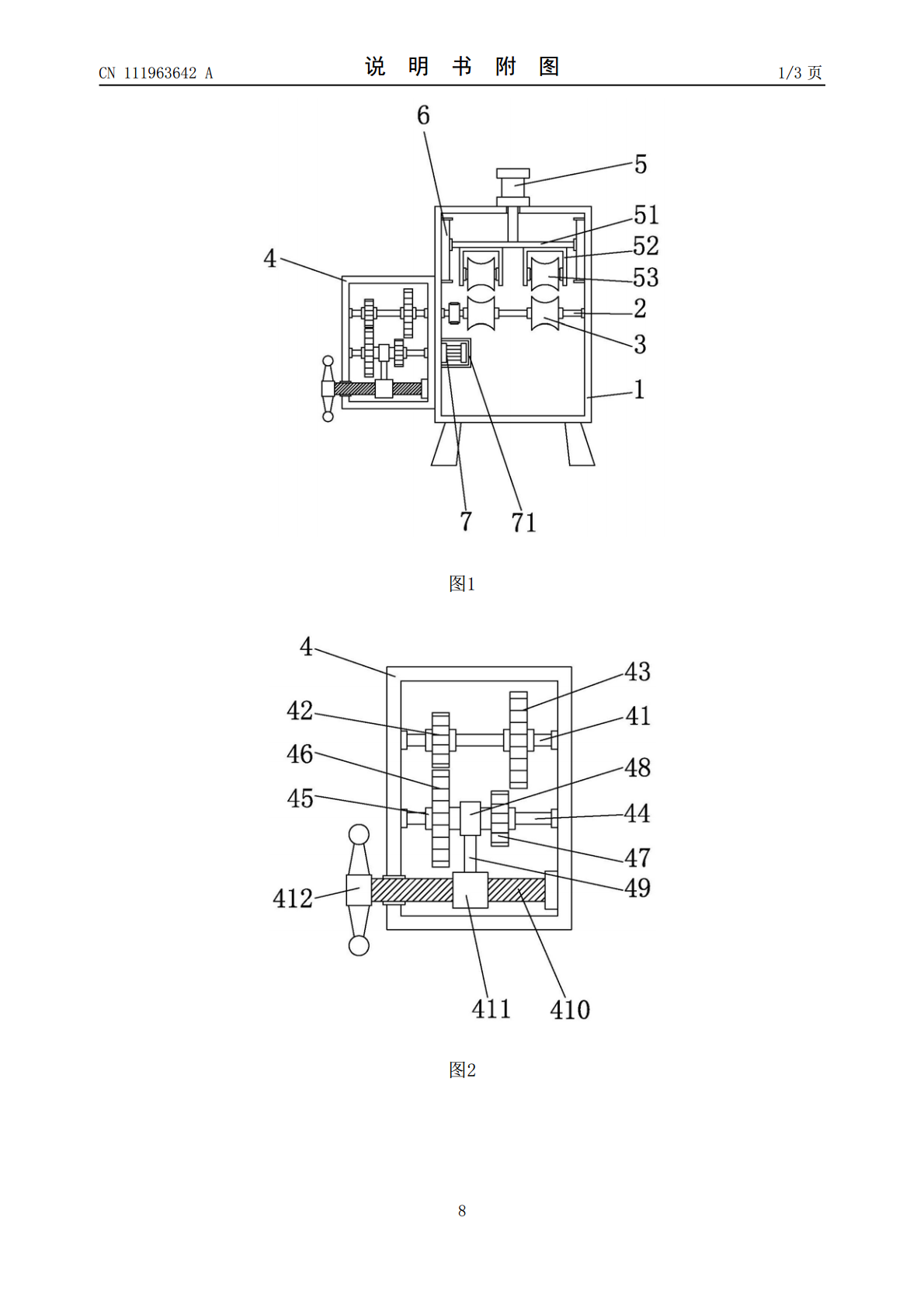

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111963642A(43)申请公布日2020.11.20(21)申请号202010788564.1(22)申请日2020.08.07(71)申请人云南玉溪玉昆钢铁集团有限公司地址650032云南省玉溪市红塔区东风北路5号(72)发明人李建刚杨晓中(51)Int.Cl.F16H37/12(2006.01)H02K7/10(2006.01)H02K7/06(2006.01)C21C7/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种炼钢厂喂线机用新型齿轮驱动结构(57)摘要本发明公开了一种炼钢厂喂线机用新型齿轮驱动结构，涉及炼钢技术领域。包括操作箱和驱动箱，操作箱的内部左右两侧壁之间转动连接有第一转动轴，第一转动轴上左右对称固定连接有主动驱线轮，驱动箱的内部上端左右两侧壁之间转动连接有第二转动轴，第二转动轴的左端固定连接有第一从动齿轮，第二转动轴的右端固定连接有第二从动齿轮，第三转动轴上卡接连接有套筒，套筒的左端固定连接有第一驱动齿轮，套筒的右端固定连接有第二驱动齿轮。本发明通过驱动套筒左右移动，当第一驱动齿轮驱动第一从动齿轮转动时便可加快主动驱线轮的转速，当第二驱动齿轮驱动第二从动齿轮转动时便可减慢主动驱线轮的转速，从而调节喂线机的喂线速度。CN111963642ACN111963642A权利要求书1/2页1.一种炼钢厂喂线机用新型齿轮驱动结构，包括操作箱（1）和驱动箱（4），其特征在于：所述操作箱（1）的内部左右两侧壁之间转动连接有第一转动轴（2），所述第一转动轴（2）上左右对称固定连接有主动驱线轮（3）；所述操作箱（1）的上顶固定连接有气缸（5），所述气缸（5）的输出端贯穿操作箱（1）的上侧壁并固定连接有安装平板（51），所述安装平板（51）的下表面左右两端均固定连接有安装框架（52），所述安装框架（52）的内部转动连接有从动驱线轮（53）；所述操作箱（1）的左侧面固定连接有驱动箱（4），所述驱动箱（4）的内部上端左右两侧壁之间转动连接有第二转动轴（41），所述第二转动轴（41）的左端固定连接有第一从动齿轮（42），所述第二转动轴（41）的右端固定连接有第二从动齿轮（43）；所述驱动箱（4）的内部左右两侧壁之间位于第二转动轴（41）的下方转动连接有第三转动轴（44），所述第三转动轴（44）上卡接连接有套筒（45），所述套筒（45）的左端固定连接有第一驱动齿轮（46），所述套筒（45）的右端固定连接有第二驱动齿轮（47）；所述第一驱动齿轮（46）与第一从动齿轮（42）配合使用，所述第二驱动齿轮（47）与第二从动齿轮（43）配合使用；所述驱动箱（4）的内部左右两侧壁之间位于第三转动轴（44）的下方转动连接有丝杆（410），所述丝杆（410）上螺纹连接有驱动块（411），所述套筒（45）的中间位置处固定连接有轴承（48），所述轴承（48）的外侧壁上固定连接有驱动杆（49），所述驱动杆（49）的另一端固定连接在驱动块（411）上；所述驱动箱（4）的左侧外壁对应丝杆（410）的位置处转动连接有驱动盘（412），所述驱动盘（412）的右端贯穿驱动箱（4）与丝杆（410）的左端固定连接。2.根据权利要求1所述的一种炼钢厂喂线机用新型齿轮驱动结构，其特征在于：所述主动驱线轮（3）包括转轮本体（31）和防滑橡胶套（32），所述转轮本体（31）的外侧固定套接有防滑橡胶套（32），所述防滑橡胶套（32）上均匀设置有防滑凸点（33）。3.根据权利要求1所述的一种炼钢厂喂线机用新型齿轮驱动结构，其特征在于：所述操作箱（1）的内部位于第一转动轴（2）的两侧分别转动连接有第四转动轴（8），两个所述第四转动轴（8）上对应主动驱线轮（3）的位置处分别固定连接有辅助驱线轮（81）。4.根据权利要求3所述的一种炼钢厂喂线机用新型齿轮驱动结构，其特征在于：所述第一转动轴（2）的左端固定连接有双槽皮带轮（21），两个所述第四转动轴（8）的左端分别固定连接有单槽皮带轮（82），两个所述单槽皮带轮（82）分别通过传动带（83）与双槽皮带轮（21）传动连接。5.根据权利要求1所述的一种炼钢厂喂线机用新型齿轮驱动结构，其特征在于：所述操作箱（1）的内部左侧壁对应第三转动轴（44）的位置处固定连接有电机（7），所述电机（7）的输出端贯穿操作箱（1）和驱动箱（4）与第三转动轴（44）的右端固定连接，所述操作箱（1）的内部左侧壁上位于电机（7）的外出固定连接有防护罩（71）。6.根据权利要求1所述的一种炼钢厂喂线机用新型齿轮驱动结构，其特征在于：所述操作箱（1）的内部上端左右两侧壁上均固定连接有限位机构（6），所述限位机构（6）包括限位卡槽（61）和限位卡块（62），所述限位
