一种丙烷催化脱氢反应器.pdf

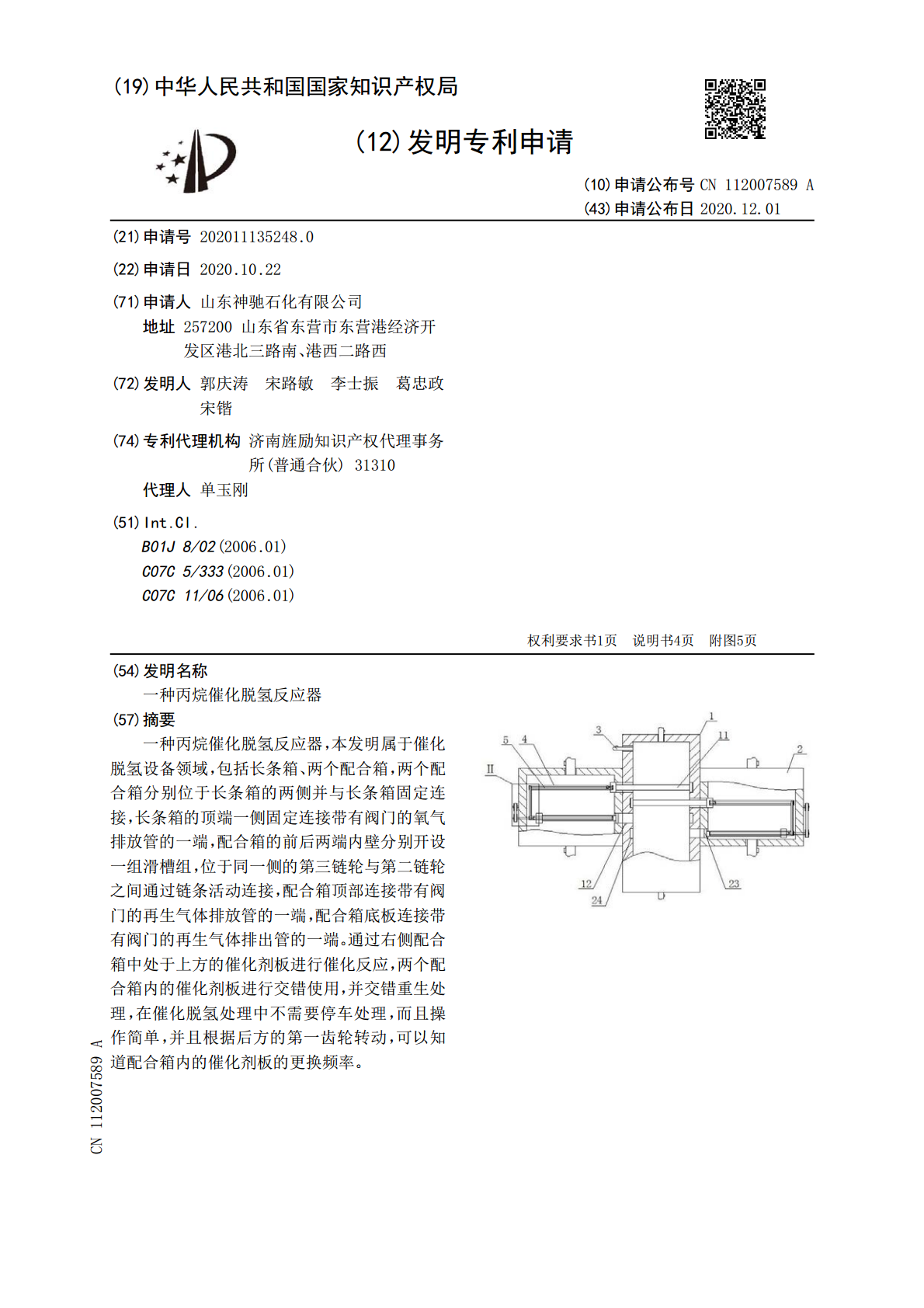

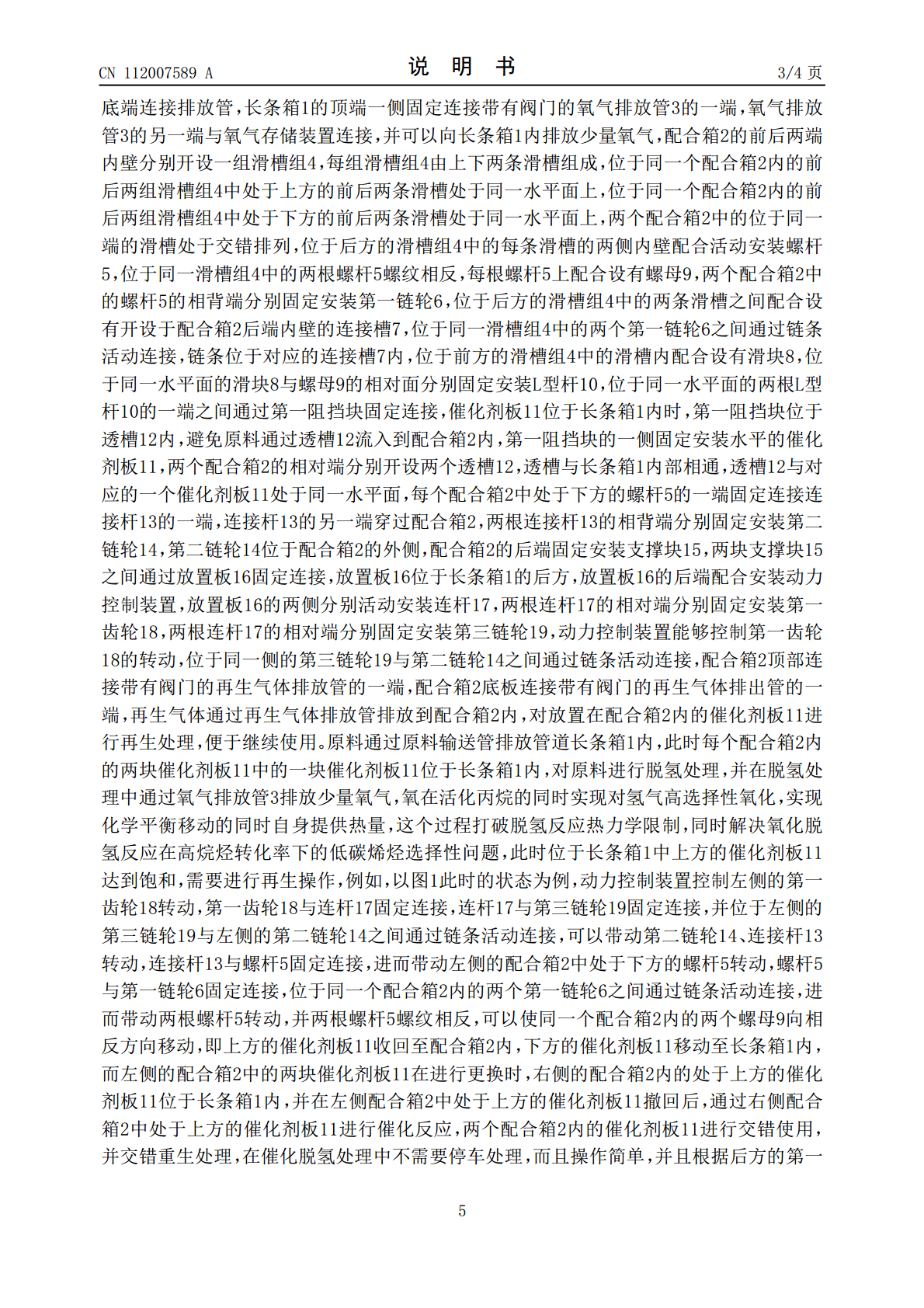

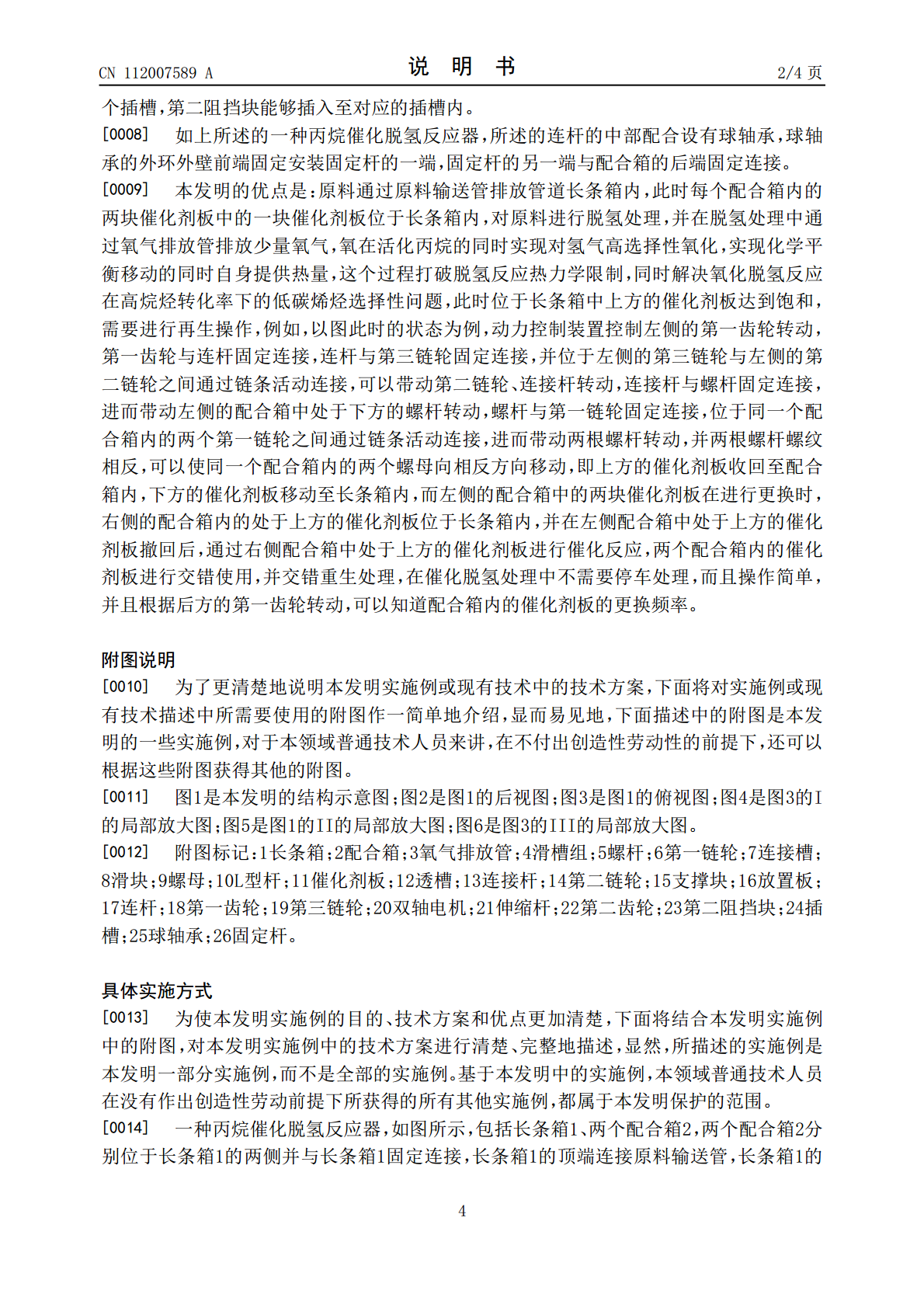

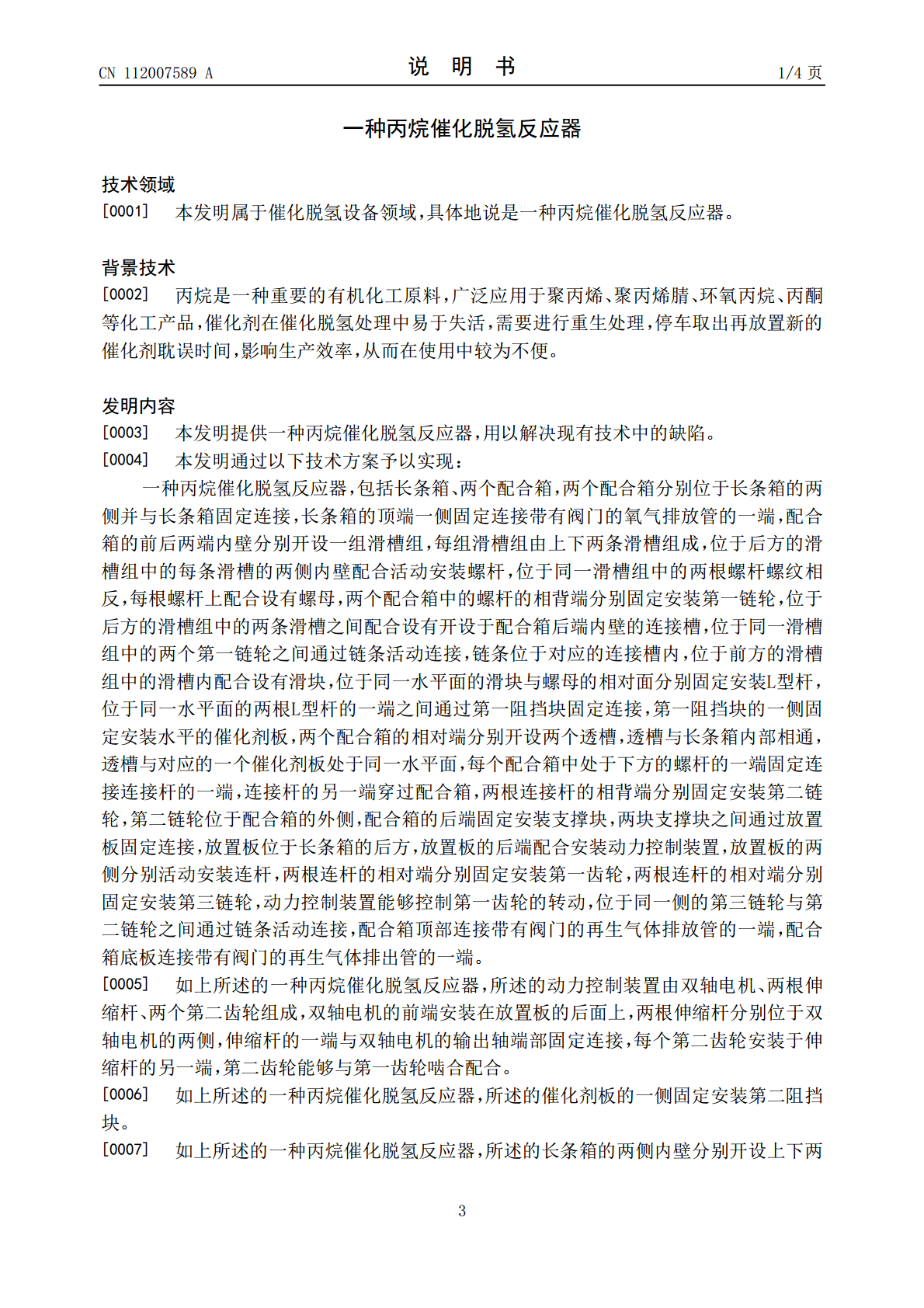

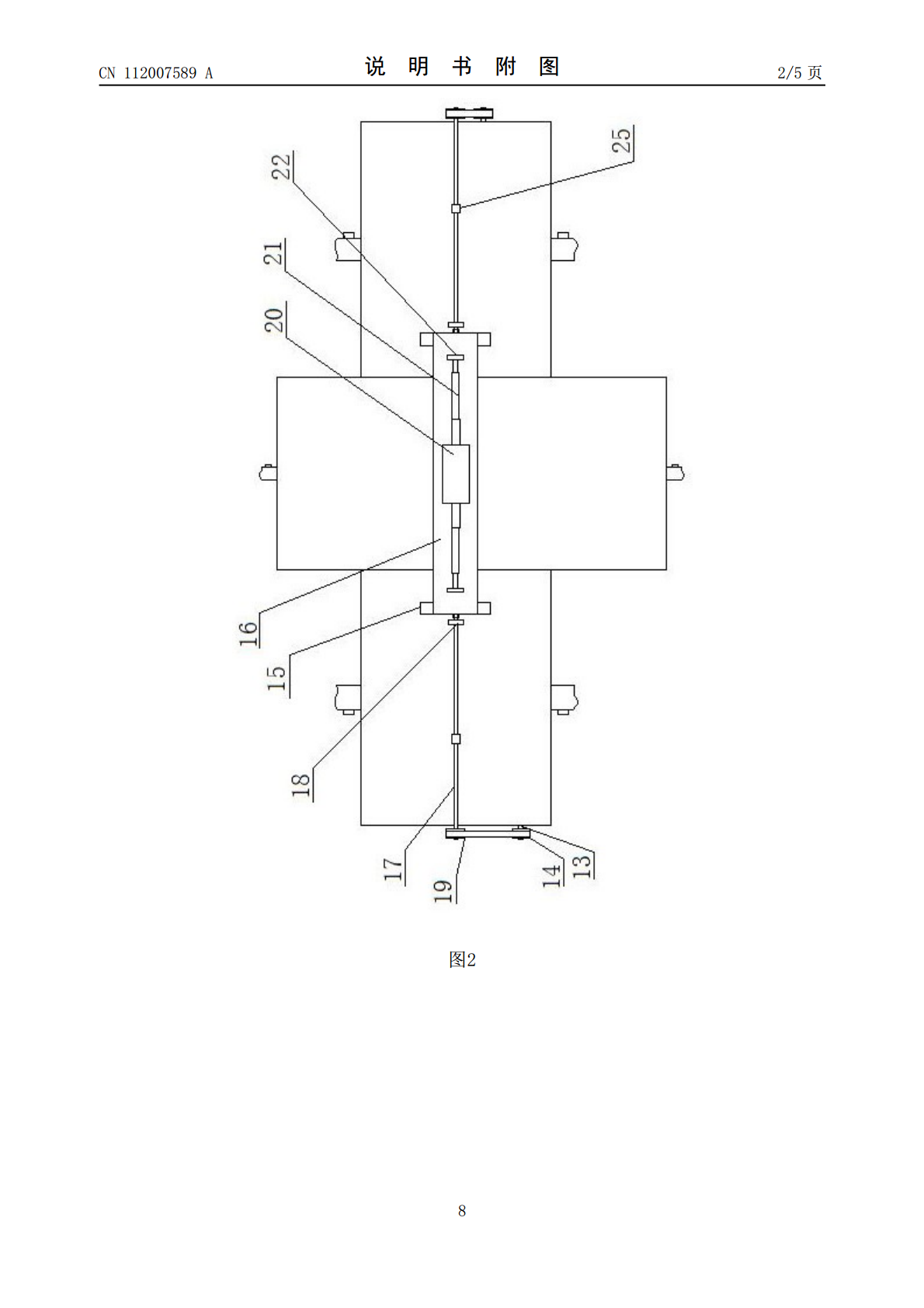

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112007589A(43)申请公布日2020.12.01(21)申请号202011135248.0(22)申请日2020.10.22(71)申请人山东神驰石化有限公司地址257200山东省东营市东营港经济开发区港北三路南、港西二路西(72)发明人郭庆涛宋路敏李士振葛忠政宋锴(74)专利代理机构济南旌励知识产权代理事务所(普通合伙)31310代理人单玉刚(51)Int.Cl.B01J8/02(2006.01)C07C5/333(2006.01)C07C11/06(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种丙烷催化脱氢反应器(57)摘要一种丙烷催化脱氢反应器，本发明属于催化脱氢设备领域，包括长条箱、两个配合箱，两个配合箱分别位于长条箱的两侧并与长条箱固定连接，长条箱的顶端一侧固定连接带有阀门的氧气排放管的一端，配合箱的前后两端内壁分别开设一组滑槽组，位于同一侧的第三链轮与第二链轮之间通过链条活动连接，配合箱顶部连接带有阀门的再生气体排放管的一端，配合箱底板连接带有阀门的再生气体排出管的一端。通过右侧配合箱中处于上方的催化剂板进行催化反应，两个配合箱内的催化剂板进行交错使用，并交错重生处理，在催化脱氢处理中不需要停车处理，而且操作简单，并且根据后方的第一齿轮转动，可以知道配合箱内的催化剂板的更换频率。CN112007589ACN112007589A权利要求书1/1页1.一种丙烷催化脱氢反应器，包括长条箱（1）、两个配合箱（2），其特征在于：两个配合箱（2）分别位于长条箱（1）的两侧并与长条箱（1）固定连接，长条箱（1）的顶端一侧固定连接带有阀门的氧气排放管（3）的一端，配合箱（2）的前后两端内壁分别开设一组滑槽组（4），每组滑槽组（4）由上下两条滑槽组成，位于后方的滑槽组（4）中的每条滑槽的两侧内壁配合活动安装螺杆（5），位于同一滑槽组（4）中的两根螺杆（5）螺纹相反，每根螺杆（5）上配合设有螺母（9），两个配合箱（2）中的螺杆（5）的相背端分别固定安装第一链轮（6），位于后方的滑槽组（4）中的两条滑槽之间配合设有开设于配合箱（2）后端内壁的连接槽（7），位于同一滑槽组（4）中的两个第一链轮（6）之间通过链条活动连接，链条位于对应的连接槽（7）内，位于前方的滑槽组（4）中的滑槽内配合设有滑块（8），位于同一水平面的滑块（8）与螺母（9）的相对面分别固定安装L型杆（10），位于同一水平面的两根L型杆（10）的一端之间通过第一阻挡块固定连接，第一阻挡块的一侧固定安装水平的催化剂板（11），两个配合箱（2）的相对端分别开设两个透槽（12），透槽与长条箱（1）内部相通，透槽（12）与对应的一个催化剂板（11）处于同一水平面，每个配合箱（2）中处于下方的螺杆（5）的一端固定连接连接杆（13）的一端，连接杆（13）的另一端穿过配合箱（2），两根连接杆（13）的相背端分别固定安装第二链轮（14），第二链轮（14）位于配合箱（2）的外侧，配合箱（2）的后端固定安装支撑块（15），两块支撑块（15）之间通过放置板（16）固定连接，放置板（16）位于长条箱（1）的后方，放置板（16）的后端配合安装动力控制装置，放置板（16）的两侧分别活动安装连杆（17），两根连杆（17）的相对端分别固定安装第一齿轮（18），两根连杆（17）的相对端分别固定安装第三链轮（19），动力控制装置能够控制第一齿轮（18）的转动，位于同一侧的第三链轮（19）与第二链轮（14）之间通过链条活动连接，配合箱（2）顶部连接带有阀门的再生气体排放管的一端，配合箱（2）底板连接带有阀门的再生气体排出管的一端。2.根据权利要求1所述的一种丙烷催化脱氢反应器，其特征在于：所述的动力控制装置由双轴电机（20）、两根伸缩杆（21）、两个第二齿轮（22）组成，双轴电机（20）的前端安装在放置板（16）的后面上，两根伸缩杆（21）分别位于双轴电机（20）的两侧，伸缩杆（21）的一端与双轴电机（20）的输出轴端部固定连接，每个第二齿轮（22）安装于伸缩杆（21）的另一端，第二齿轮（22）能够与第一齿轮（18）啮合配合。3.根据权利要求1所述的一种丙烷催化脱氢反应器，其特征在于：所述的催化剂板（11）的一侧固定安装第二阻挡块（23）。4.根据权利要求3所述的一种丙烷催化脱氢反应器，其特征在于：所述的长条箱（1）的两侧内壁分别开设上下两个插槽（24），第二阻挡块（23）能够插入至对应的插槽（24）内。5.根据权利要求1所述的一种丙烷催化脱氢反应器，其特征在于：所述的连杆（17）的中部配合设有球轴承（25），球轴承（25）的外环外壁前端固定安装固定杆（26）的一端，固定杆（26）的另一端与配合箱（2）的
