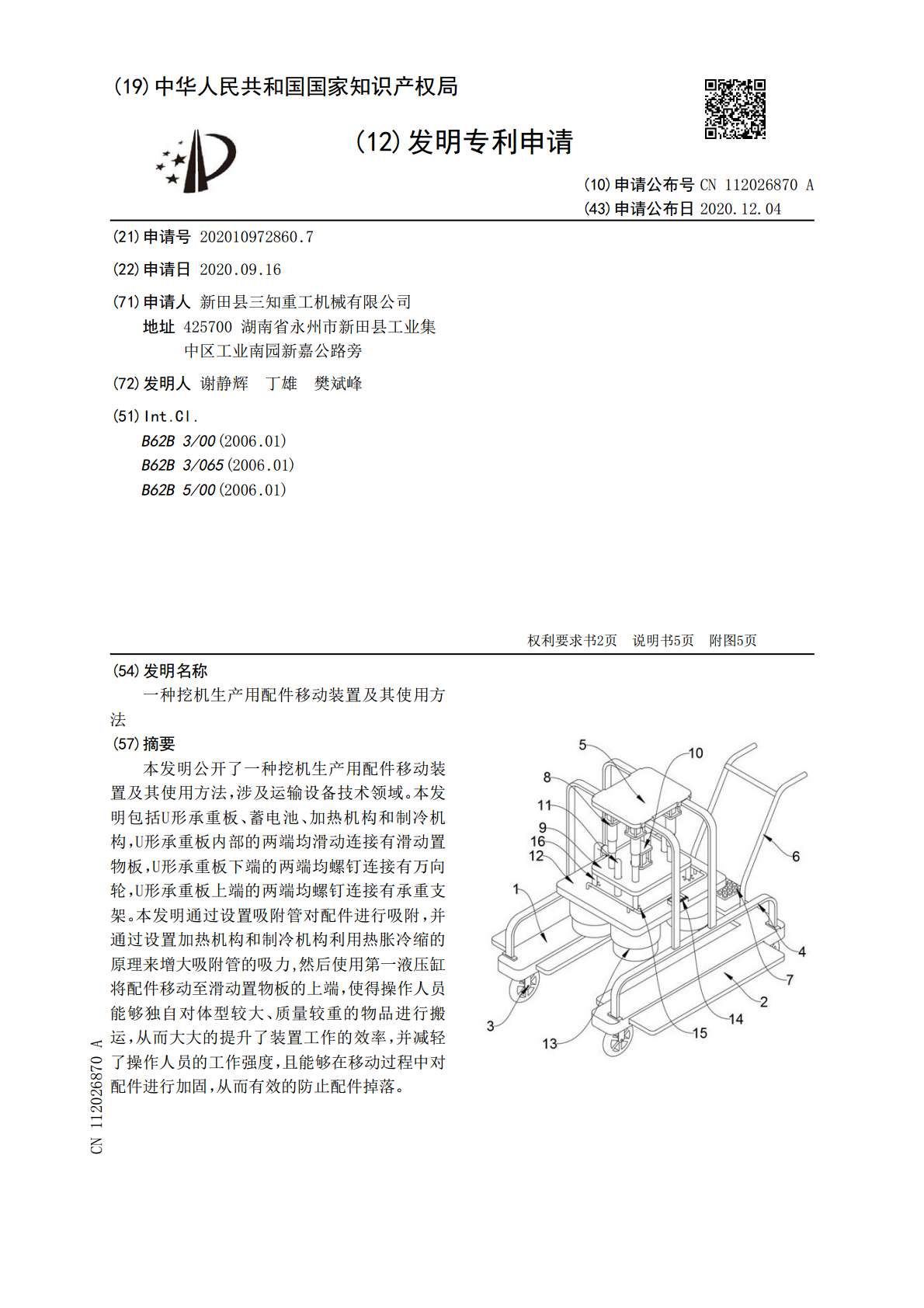

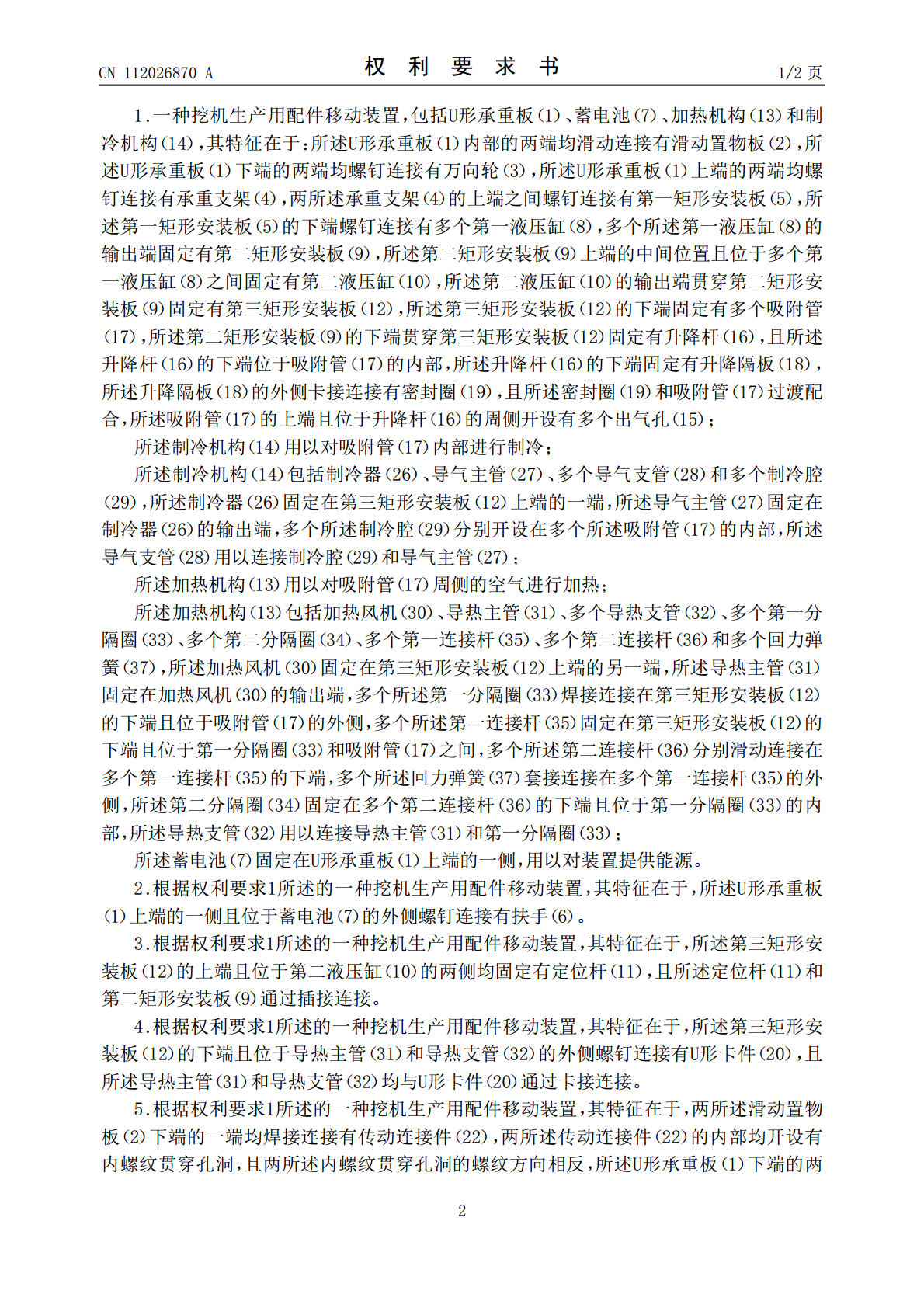

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112026870A(43)申请公布日2020.12.04(21)申请号202010972860.7(22)申请日2020.09.16(71)申请人新田县三知重工机械有限公司地址425700湖南省永州市新田县工业集中区工业南园新嘉公路旁(72)发明人谢静辉丁雄樊斌峰(51)Int.Cl.B62B3/00(2006.01)B62B3/065(2006.01)B62B5/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种挖机生产用配件移动装置及其使用方法(57)摘要本发明公开了一种挖机生产用配件移动装置及其使用方法，涉及运输设备技术领域。本发明包括U形承重板、蓄电池、加热机构和制冷机构，U形承重板内部的两端均滑动连接有滑动置物板，U形承重板下端的两端均螺钉连接有万向轮，U形承重板上端的两端均螺钉连接有承重支架。本发明通过设置吸附管对配件进行吸附，并通过设置加热机构和制冷机构利用热胀冷缩的原理来增大吸附管的吸力,然后使用第一液压缸将配件移动至滑动置物板的上端，使得操作人员能够独自对体型较大、质量较重的物品进行搬运，从而大大的提升了装置工作的效率，并减轻了操作人员的工作强度，且能够在移动过程中对配件进行加固，从而有效的防止配件掉落。CN112026870ACN112026870A权利要求书1/2页1.一种挖机生产用配件移动装置，包括U形承重板（1）、蓄电池（7）、加热机构（13）和制冷机构（14），其特征在于：所述U形承重板（1）内部的两端均滑动连接有滑动置物板（2），所述U形承重板（1）下端的两端均螺钉连接有万向轮（3），所述U形承重板（1）上端的两端均螺钉连接有承重支架（4），两所述承重支架（4）的上端之间螺钉连接有第一矩形安装板（5），所述第一矩形安装板（5）的下端螺钉连接有多个第一液压缸（8），多个所述第一液压缸（8）的输出端固定有第二矩形安装板（9），所述第二矩形安装板（9）上端的中间位置且位于多个第一液压缸（8）之间固定有第二液压缸（10），所述第二液压缸（10）的输出端贯穿第二矩形安装板（9）固定有第三矩形安装板（12），所述第三矩形安装板（12）的下端固定有多个吸附管（17），所述第二矩形安装板（9）的下端贯穿第三矩形安装板（12）固定有升降杆（16），且所述升降杆（16）的下端位于吸附管（17）的内部，所述升降杆（16）的下端固定有升降隔板（18），所述升降隔板（18）的外侧卡接连接有密封圈（19），且所述密封圈（19）和吸附管（17）过渡配合，所述吸附管（17）的上端且位于升降杆（16）的周侧开设有多个出气孔（15）；所述制冷机构（14）用以对吸附管（17）内部进行制冷；所述制冷机构（14）包括制冷器（26）、导气主管（27）、多个导气支管（28）和多个制冷腔（29），所述制冷器（26）固定在第三矩形安装板（12）上端的一端，所述导气主管（27）固定在制冷器（26）的输出端，多个所述制冷腔（29）分别开设在多个所述吸附管（17）的内部，所述导气支管（28）用以连接制冷腔（29）和导气主管（27）；所述加热机构（13）用以对吸附管（17）周侧的空气进行加热；所述加热机构（13）包括加热风机（30）、导热主管（31）、多个导热支管（32）、多个第一分隔圈（33）、多个第二分隔圈（34）、多个第一连接杆（35）、多个第二连接杆（36）和多个回力弹簧（37），所述加热风机（30）固定在第三矩形安装板（12）上端的另一端，所述导热主管（31）固定在加热风机（30）的输出端，多个所述第一分隔圈（33）焊接连接在第三矩形安装板（12）的下端且位于吸附管（17）的外侧，多个所述第一连接杆（35）固定在第三矩形安装板（12）的下端且位于第一分隔圈（33）和吸附管（17）之间，多个所述第二连接杆（36）分别滑动连接在多个第一连接杆（35）的下端，多个所述回力弹簧（37）套接连接在多个第一连接杆（35）的外侧，所述第二分隔圈（34）固定在多个第二连接杆（36）的下端且位于第一分隔圈（33）的内部，所述导热支管（32）用以连接导热主管（31）和第一分隔圈（33）；所述蓄电池（7）固定在U形承重板（1）上端的一侧，用以对装置提供能源。2.根据权利要求1所述的一种挖机生产用配件移动装置，其特征在于，所述U形承重板（1）上端的一侧且位于蓄电池（7）的外侧螺钉连接有扶手（6）。3.根据权利要求1所述的一种挖机生产用配件移动装置，其特征在于，所述第三矩形安装板（12）的上端且位于第二液压缸（10）的两侧均固定有定位杆（11），且所述定位杆（11）和第二矩形安装板（9）通过插接连接。4.根据权利要求1所述的一种挖机生产用配件移动装置，其特征在于，所述
