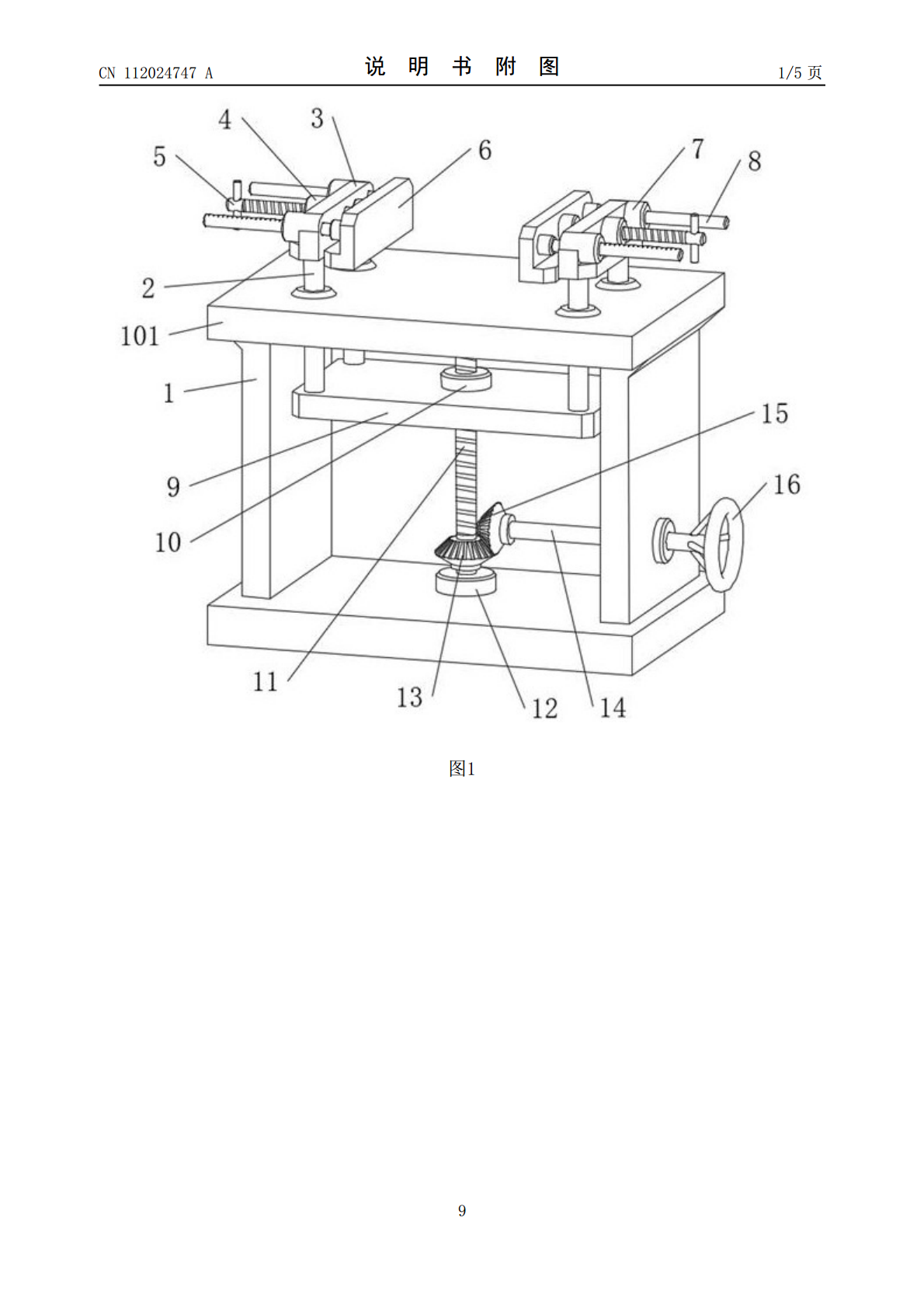

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112024747A(43)申请公布日2020.12.04(21)申请号202010942785.X(22)申请日2020.09.09(71)申请人董海飞地址450000河南省郑州市管城回族区德化街68号(72)发明人董海飞(74)专利代理机构山东重诺律师事务所37228代理人冷奎亨(51)Int.Cl.B21D43/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种机床用五金冲压组件夹持方法(57)摘要本发明公开了一种机床用五金冲压组件夹持方法，根据工件的不同选择侧面固定或者下压固定；在侧面固定时，对调距丝杆外端的扳转手把进行转动，调节两块夹块之间的间距，使两个夹块的侧夹面对加工件的侧面进行夹合固定；在下压固定时，通过对转轴的外端设有的手轮进行扳转，使得主动锥齿轮对从动锥齿轮进行驱动，从而使升降丝杆进行转动，控制升降板座的升降，通过升降滑杆的支撑引导控制夹块的升降，使夹块的压面对加工件进行下压固定。CN112024747ACN112024747A权利要求书1/2页1.一种机床用五金冲压组件的夹持方法，所述夹持方法使用夹具进行夹持，所述夹具包括机座（1），其特征在于：所述机座（1）的上端设有工作台（101），工作台（101）的两侧分别贯穿插设有一对升降滑杆（2），每对升降滑杆（2）的上端之间固定连接有顶座（3），顶座（3）的中部一体成型有调距内丝筒（4），调距内丝筒（4）中螺接有一根呈水平设置的调距丝杆（5），调距丝杆（5）的内端连接有夹块（6），所述升降滑杆（2）的下端均固定连接在一块升降板座（9）上，所述升降板座（9）的中部设有升降内丝筒（10），升降内丝筒（10）螺接有一根垂直设置的升降丝杆（11），升降丝杆（11）的上下端分别与工作台（101）的下表面以及机座（1）内部底面所设的转接座（12）转动连接；所述夹持方法包括：根据工件的不同选择侧面固定或者下压固定；在侧面固定时，对调距丝杆（5）外端的扳转手把进行转动，调节两块夹块（6）之间的间距，使两个夹块（6）的侧夹面（61）对加工件的侧面进行夹合固定；在下压固定时，通过对转轴（14）的外端设有的手轮（16）进行扳转，使得主动锥齿轮（15）对从动锥齿轮（13）进行驱动，从而使升降丝杆（11）进行转动，控制升降板座（9）的升降，通过升降滑杆（2）的支撑引导控制夹块（6）的升降，使夹块（6）的压面（62）对加工件进行下压固定。2.根据权利要求1所述的一种机床用五金冲压组件的夹持方法，其特征在于：两个所述夹块（6）为对称设置的“L”型钢材，所述“L”型钢材具有竖板（23）以及与所述竖板连接的横板（24），所述夹块（6）的内侧为侧夹面（61），夹块（6）的底面为压面（62），在所述升降板（9）的上方设置有伸缩筒（18），所述伸缩筒（18）上端设置有直径小于所述伸缩筒支撑的通孔，所述伸缩筒（18）内置有弹簧（19），所述弹簧（19）的下端部与所述伸缩筒（18）的底部固定连接，所述弹簧（19）的上端部连接有稳定杆（20），所述稳定杆（20）穿过所述通孔，所述稳定杆（20）外侧且位于所述伸缩筒（18）的上方设置有第一磁铁（25），所述稳定杆（20）还穿过所述工作台（101），所述夹块（6）的横板远离所述侧夹面（61）的一侧连接有滑道（21），所述滑道（21）远离所述夹块（6）的一侧连接有水平设置的稳定板（22），所述稳定板（22）高度小于所述横板的高度，所述稳定板（22）能够在所述滑道（21）上移动以调节稳定板（22）与所述稳定杆（20）的距离，所述稳定板（22）的下面侧具有圆槽，所述稳定板（22）的上方设置有第二磁铁（26），所述圆槽与所述稳定杆（20）的形状匹配，所述伸缩筒（18）的上方固定连接有电磁铁，所述电磁铁为具有中心圆孔的环状结构，所述中心圆孔的直径大于所述稳定杆（20）的直径，所述电磁铁与所述第一磁铁（25）在竖直方向上具有预设距离，在所述稳定板（22）的上方设置有第二磁铁（26），所述第二磁铁（26）与所述第一磁铁（25）之间的作用力为吸附力；所述方法还包括：先控制所述夹持块（6）进行水平移动至合适位置，然后对夹块（6）进行上下的升降移动至合适位置，升降板座（9）上下移动带动所述伸缩筒（18）、电磁铁、弹簧（19）以及稳定杆（20）上下移动，开启电磁铁使得所述电磁铁与所述第一磁铁（25）之间的排斥力推动所述第一磁铁（25）和稳定杆（20）上升，将所述稳定杆（20）能够进入到稳定板的圆槽中进行限位，所述第二磁铁（26）吸附所述第一磁铁（25）使得所述稳定杆保持稳定在所述圆槽中，夹持结束后，开启电磁铁，使得所述电磁铁吸附所述第二磁铁（25）使得所述第二电磁铁带动所述稳定杆（
