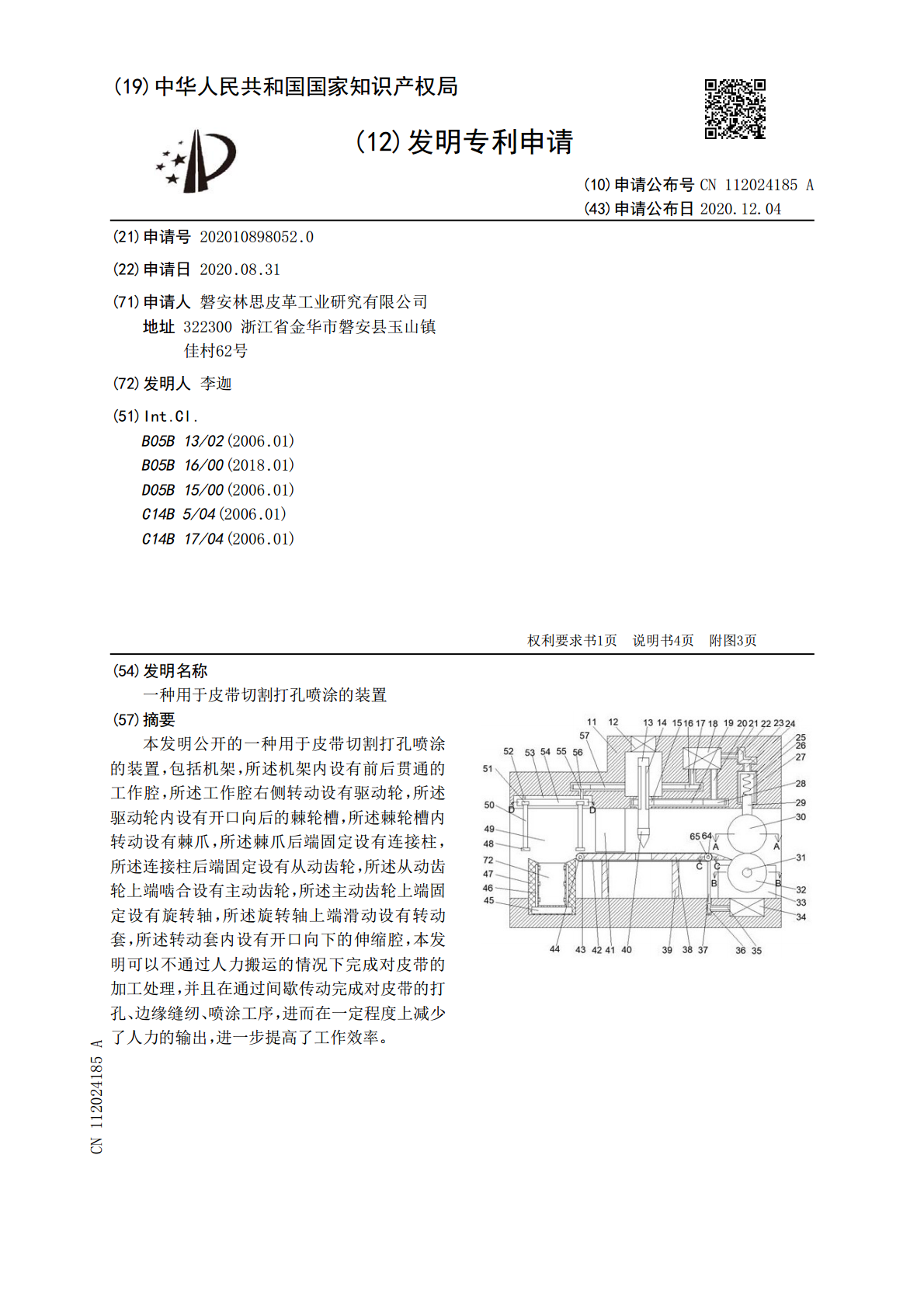

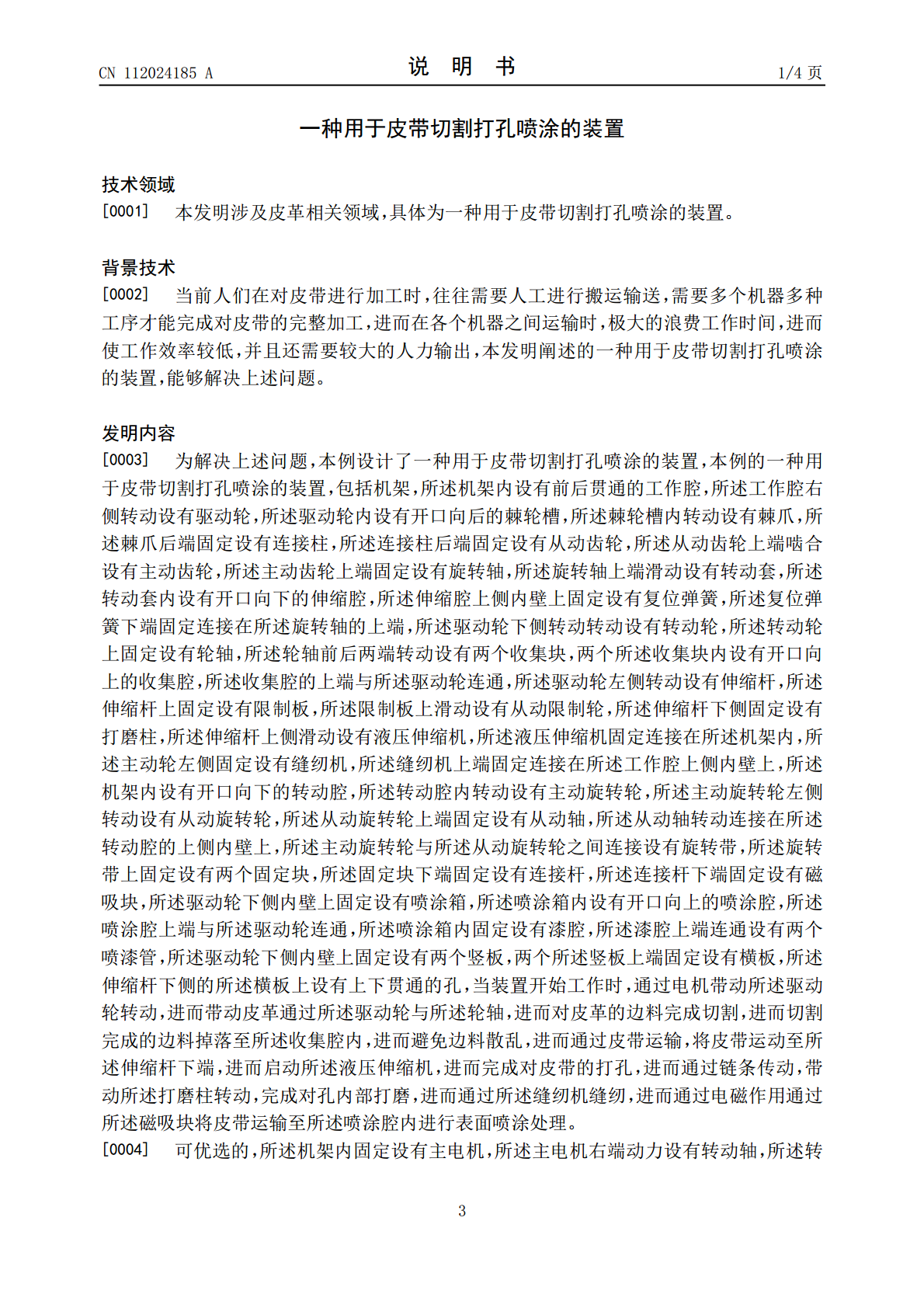

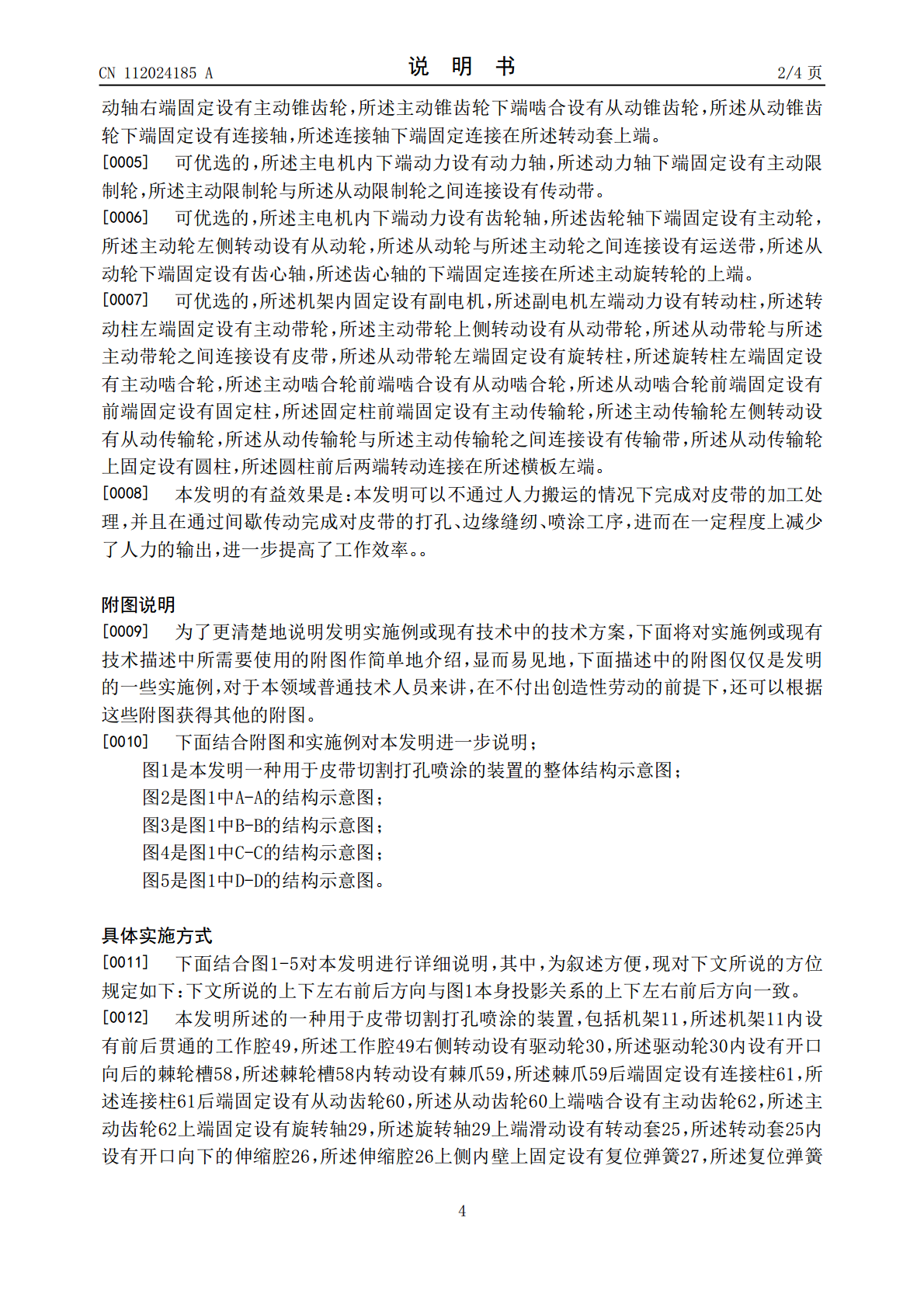

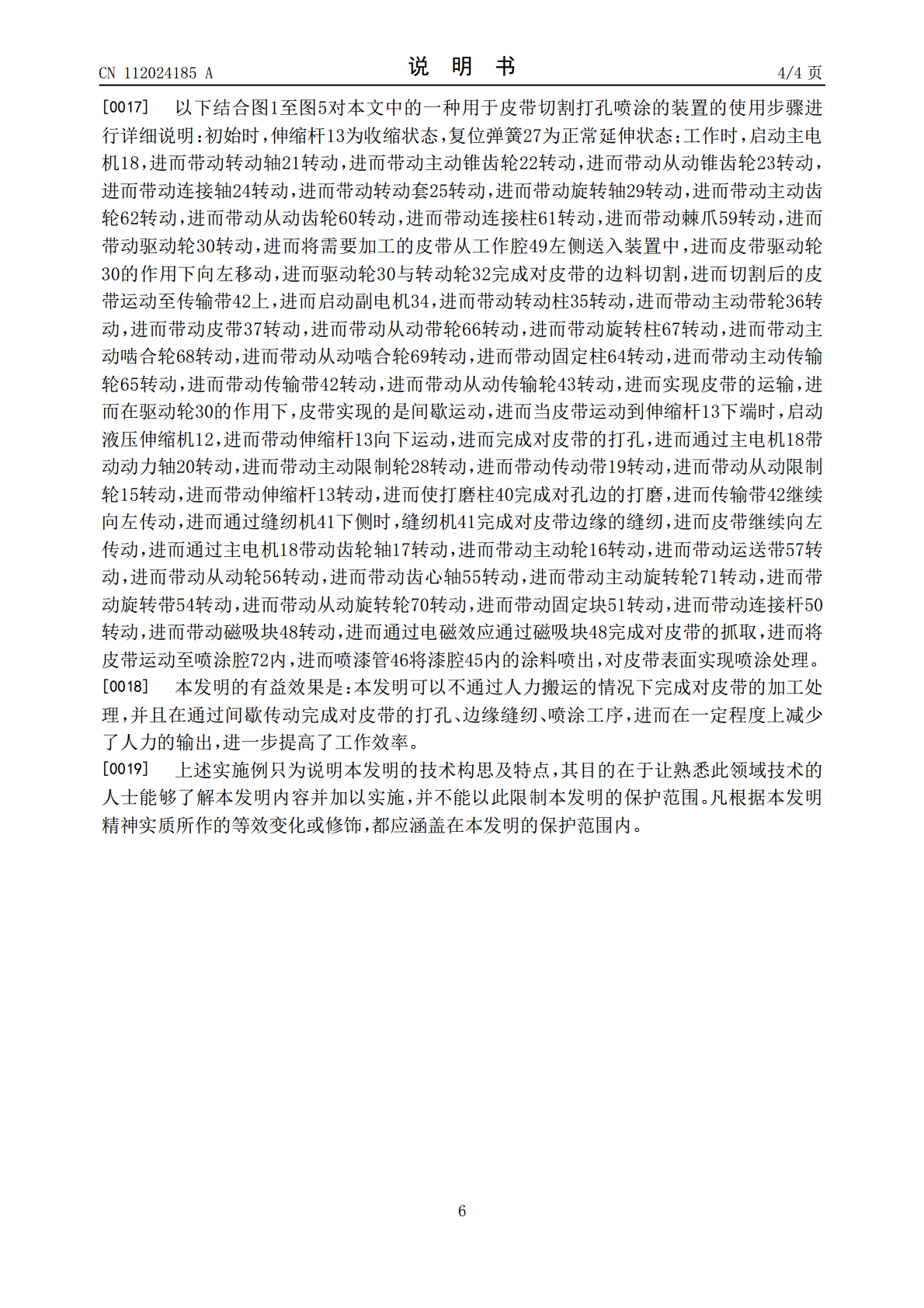

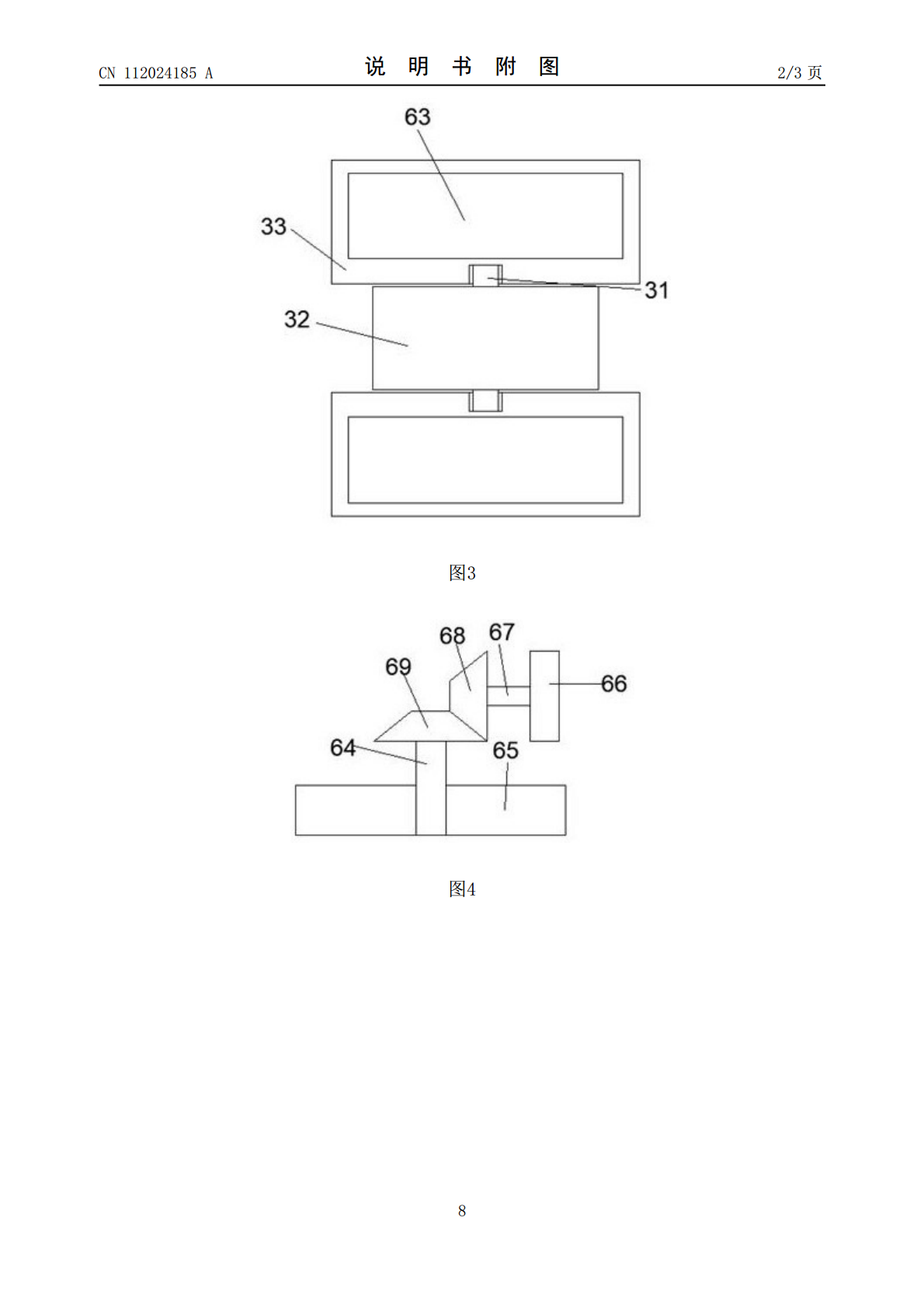

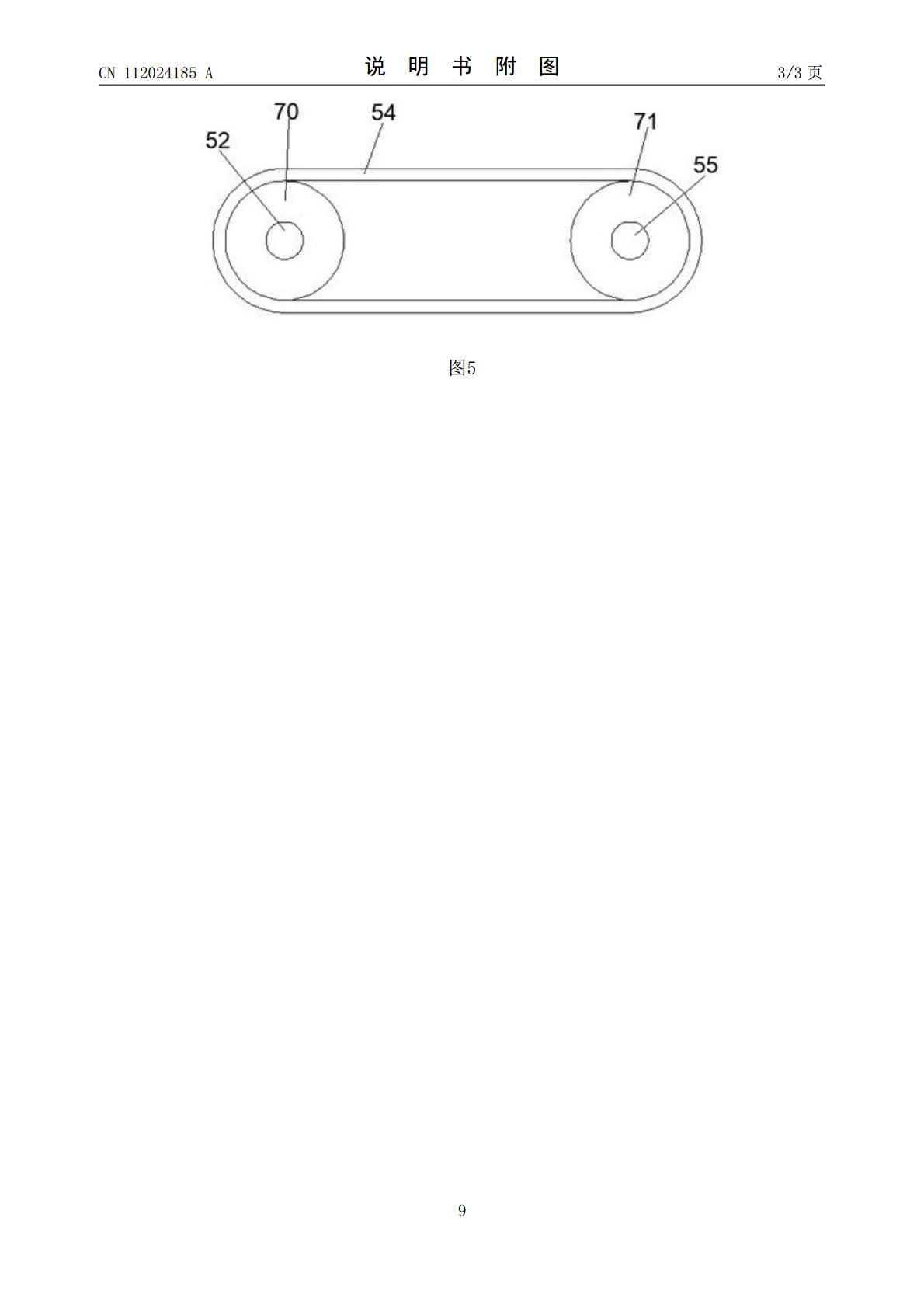

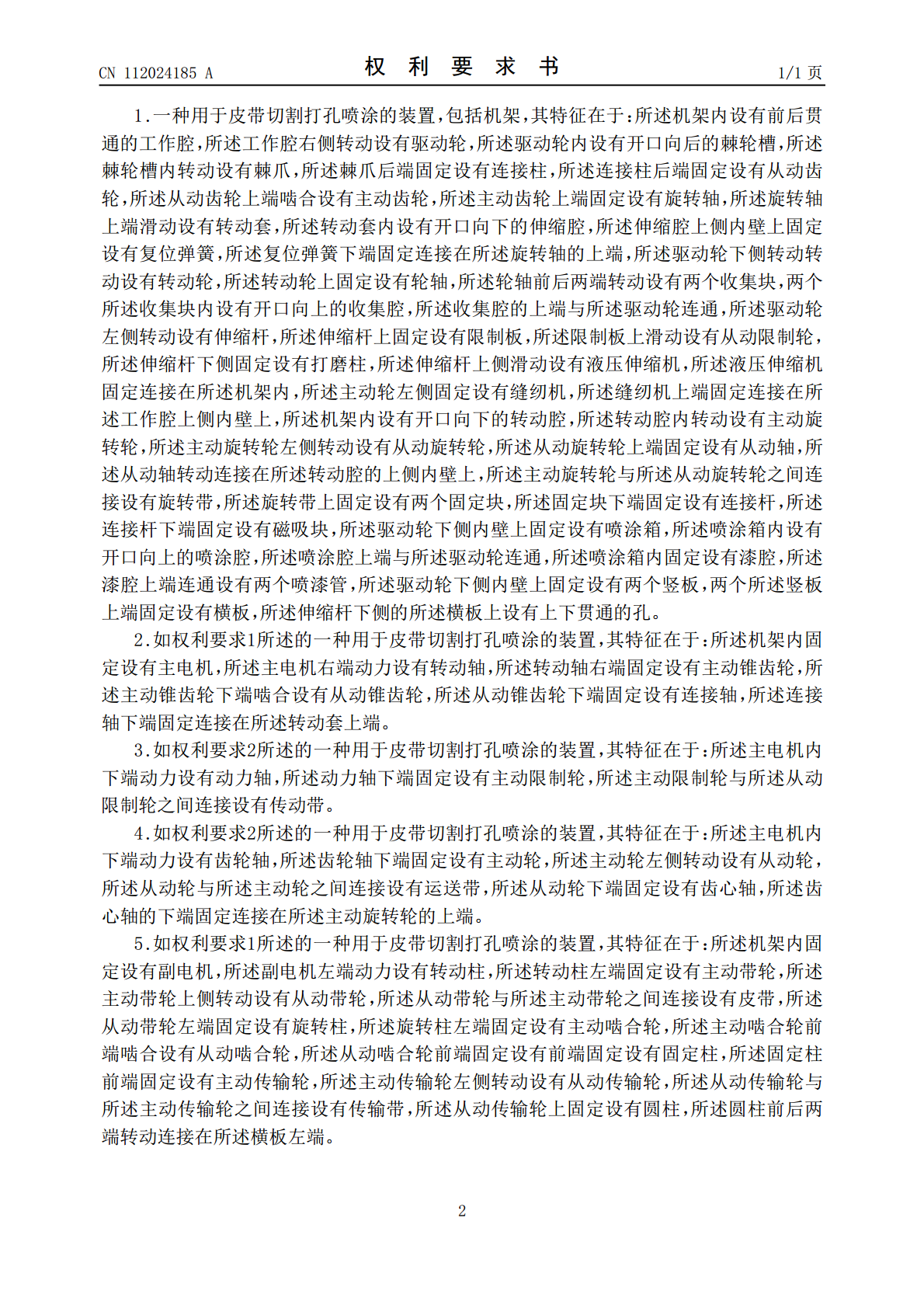

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112024185A(43)申请公布日2020.12.04(21)申请号202010898052.0(22)申请日2020.08.31(71)申请人磐安林思皮革工业研究有限公司地址322300浙江省金华市磐安县玉山镇佳村62号(72)发明人李迦(51)Int.Cl.B05B13/02(2006.01)B05B16/00(2018.01)D05B15/00(2006.01)C14B5/04(2006.01)C14B17/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种用于皮带切割打孔喷涂的装置(57)摘要本发明公开的一种用于皮带切割打孔喷涂的装置，包括机架，所述机架内设有前后贯通的工作腔，所述工作腔右侧转动设有驱动轮，所述驱动轮内设有开口向后的棘轮槽，所述棘轮槽内转动设有棘爪，所述棘爪后端固定设有连接柱，所述连接柱后端固定设有从动齿轮，所述从动齿轮上端啮合设有主动齿轮，所述主动齿轮上端固定设有旋转轴，所述旋转轴上端滑动设有转动套，所述转动套内设有开口向下的伸缩腔，本发明可以不通过人力搬运的情况下完成对皮带的加工处理，并且在通过间歇传动完成对皮带的打孔、边缘缝纫、喷涂工序，进而在一定程度上减少了人力的输出，进一步提高了工作效率。CN112024185ACN112024185A权利要求书1/1页1.一种用于皮带切割打孔喷涂的装置，包括机架，其特征在于：所述机架内设有前后贯通的工作腔，所述工作腔右侧转动设有驱动轮，所述驱动轮内设有开口向后的棘轮槽，所述棘轮槽内转动设有棘爪，所述棘爪后端固定设有连接柱，所述连接柱后端固定设有从动齿轮，所述从动齿轮上端啮合设有主动齿轮，所述主动齿轮上端固定设有旋转轴，所述旋转轴上端滑动设有转动套，所述转动套内设有开口向下的伸缩腔，所述伸缩腔上侧内壁上固定设有复位弹簧，所述复位弹簧下端固定连接在所述旋转轴的上端，所述驱动轮下侧转动转动设有转动轮，所述转动轮上固定设有轮轴，所述轮轴前后两端转动设有两个收集块，两个所述收集块内设有开口向上的收集腔，所述收集腔的上端与所述驱动轮连通，所述驱动轮左侧转动设有伸缩杆，所述伸缩杆上固定设有限制板，所述限制板上滑动设有从动限制轮，所述伸缩杆下侧固定设有打磨柱，所述伸缩杆上侧滑动设有液压伸缩机，所述液压伸缩机固定连接在所述机架内，所述主动轮左侧固定设有缝纫机，所述缝纫机上端固定连接在所述工作腔上侧内壁上，所述机架内设有开口向下的转动腔，所述转动腔内转动设有主动旋转轮，所述主动旋转轮左侧转动设有从动旋转轮，所述从动旋转轮上端固定设有从动轴，所述从动轴转动连接在所述转动腔的上侧内壁上，所述主动旋转轮与所述从动旋转轮之间连接设有旋转带，所述旋转带上固定设有两个固定块，所述固定块下端固定设有连接杆，所述连接杆下端固定设有磁吸块，所述驱动轮下侧内壁上固定设有喷涂箱，所述喷涂箱内设有开口向上的喷涂腔，所述喷涂腔上端与所述驱动轮连通，所述喷涂箱内固定设有漆腔，所述漆腔上端连通设有两个喷漆管，所述驱动轮下侧内壁上固定设有两个竖板，两个所述竖板上端固定设有横板，所述伸缩杆下侧的所述横板上设有上下贯通的孔。2.如权利要求1所述的一种用于皮带切割打孔喷涂的装置，其特征在于：所述机架内固定设有主电机，所述主电机右端动力设有转动轴，所述转动轴右端固定设有主动锥齿轮，所述主动锥齿轮下端啮合设有从动锥齿轮，所述从动锥齿轮下端固定设有连接轴，所述连接轴下端固定连接在所述转动套上端。3.如权利要求2所述的一种用于皮带切割打孔喷涂的装置，其特征在于：所述主电机内下端动力设有动力轴，所述动力轴下端固定设有主动限制轮，所述主动限制轮与所述从动限制轮之间连接设有传动带。4.如权利要求2所述的一种用于皮带切割打孔喷涂的装置，其特征在于：所述主电机内下端动力设有齿轮轴，所述齿轮轴下端固定设有主动轮，所述主动轮左侧转动设有从动轮，所述从动轮与所述主动轮之间连接设有运送带，所述从动轮下端固定设有齿心轴，所述齿心轴的下端固定连接在所述主动旋转轮的上端。5.如权利要求1所述的一种用于皮带切割打孔喷涂的装置，其特征在于：所述机架内固定设有副电机，所述副电机左端动力设有转动柱，所述转动柱左端固定设有主动带轮，所述主动带轮上侧转动设有从动带轮，所述从动带轮与所述主动带轮之间连接设有皮带，所述从动带轮左端固定设有旋转柱，所述旋转柱左端固定设有主动啮合轮，所述主动啮合轮前端啮合设有从动啮合轮，所述从动啮合轮前端固定设有前端固定设有固定柱，所述固定柱前端固定设有主动传输轮，所述主动传输轮左侧转动设有从动传输轮，所述从动传输轮与所述主动传输轮之间连接设有传输带，所述从动传输轮上固定设有圆柱，所述圆柱前后两端转动连接在所述横板左端。2CN1
