一种建筑工地用钢管搬运收集车.pdf

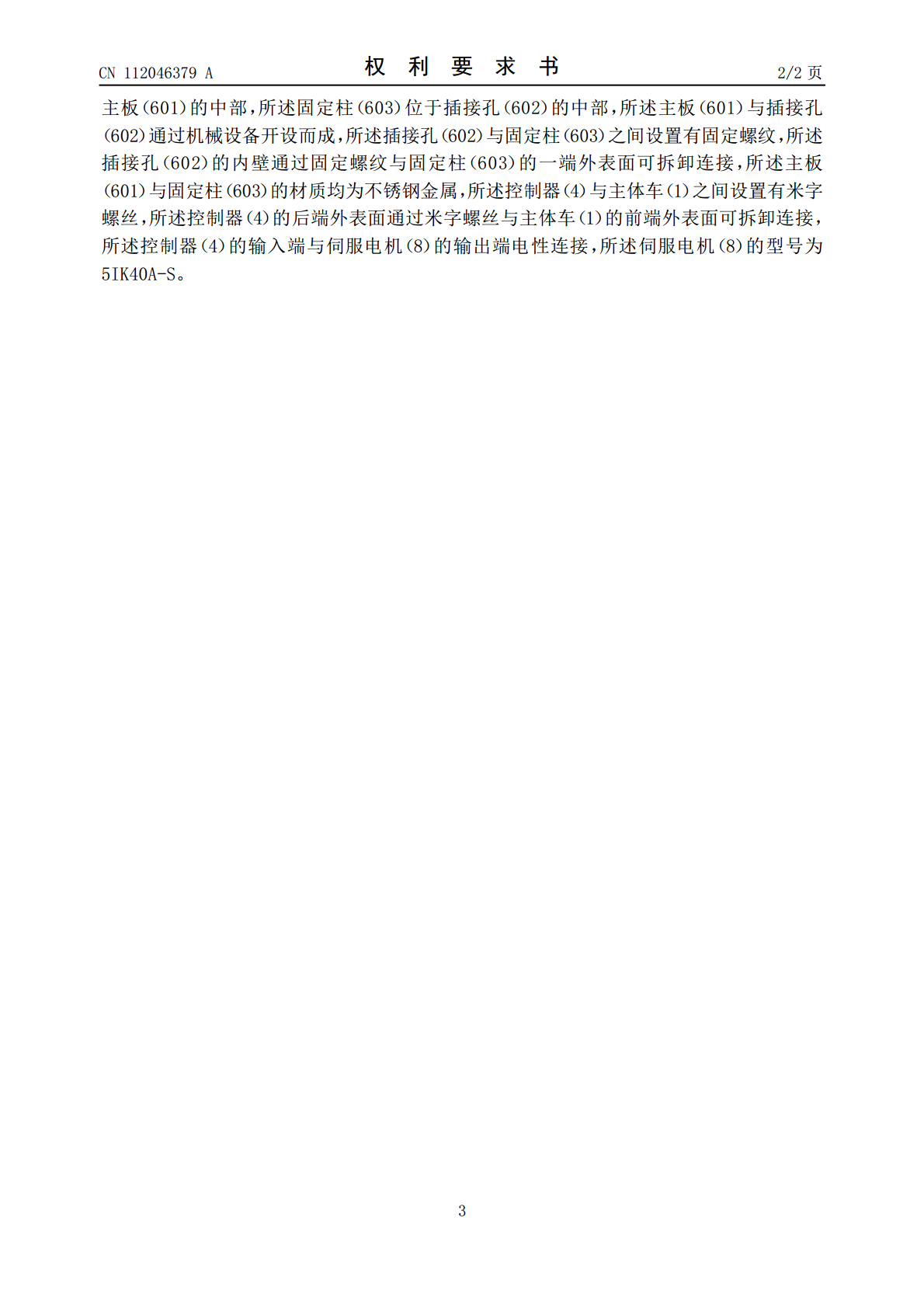

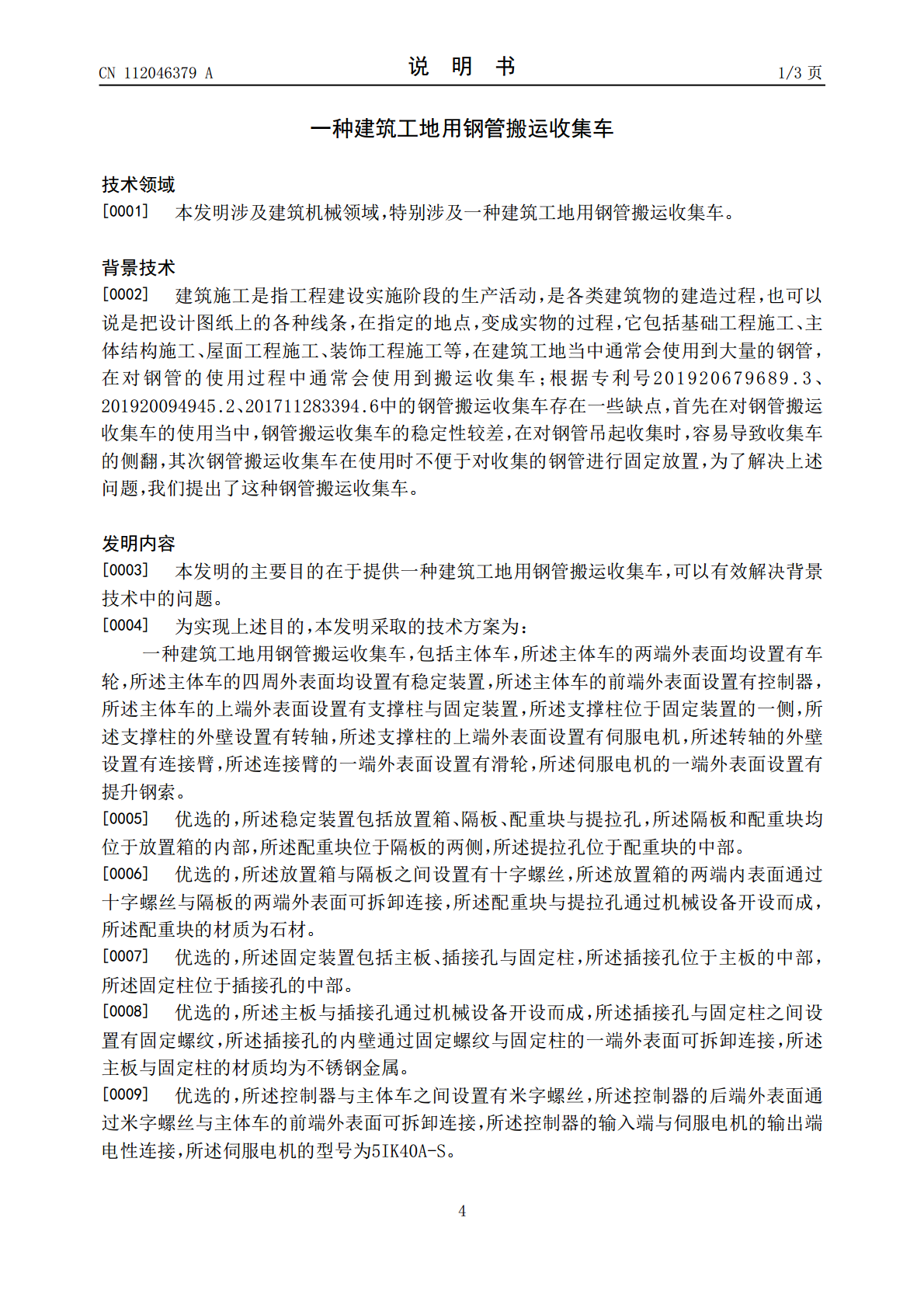

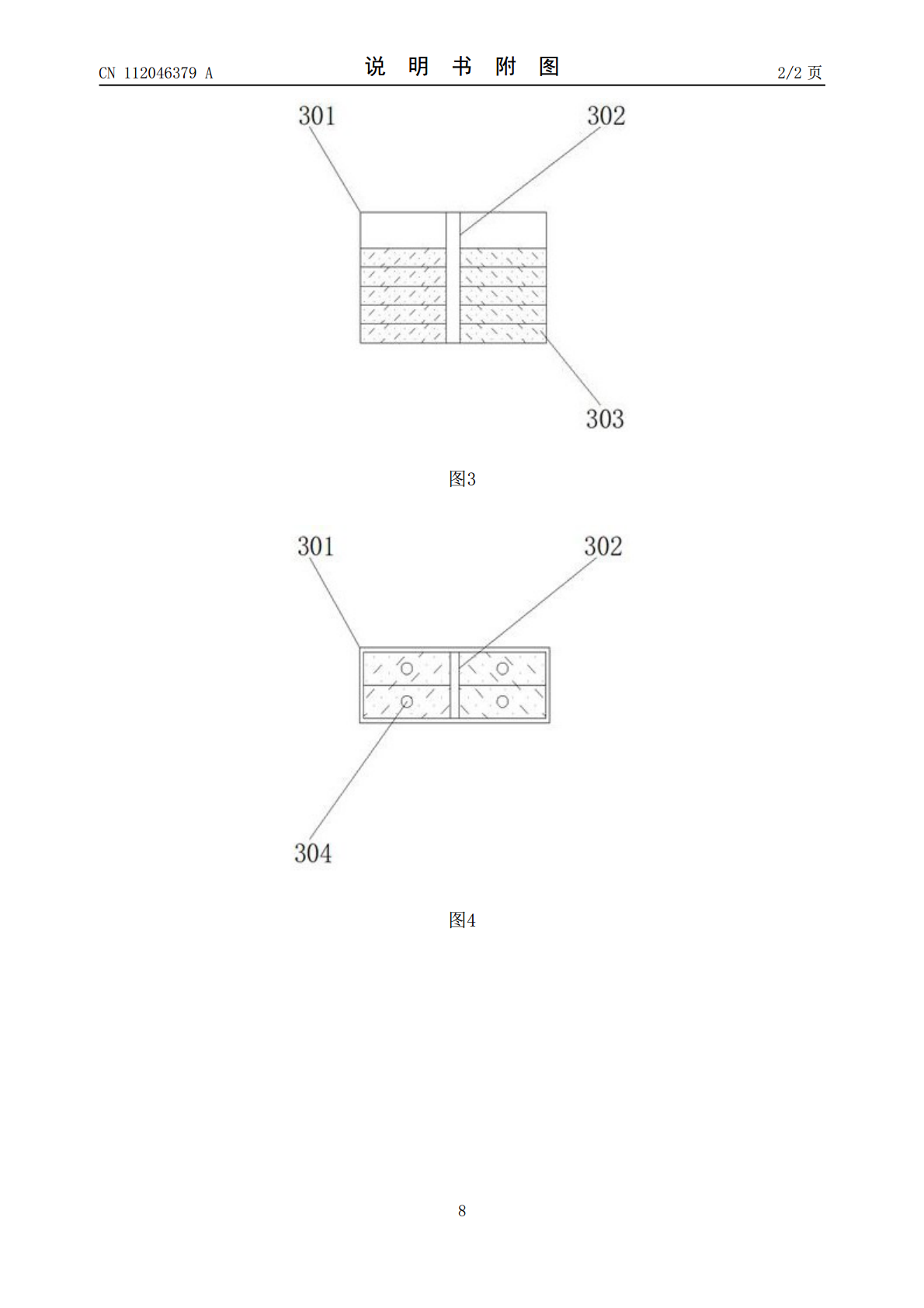

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112046379A(43)申请公布日2020.12.08(21)申请号202010963170.5(22)申请日2020.09.15(71)申请人陕西锦瑞能源开发有限公司地址710075陕西省西安市雁塔区高新区锦业路32号锦业时代第4幢22105号房(72)发明人魏文敏(74)专利代理机构西安吉顺和知识产权代理有限公司61238代理人陈晨(51)Int.Cl.B60P1/54(2006.01)B60P7/08(2006.01)B60P7/12(2006.01)B62D37/04(2006.01)权利要求书2页说明书3页附图2页(54)发明名称一种建筑工地用钢管搬运收集车(57)摘要本发明公开了一种建筑工地用钢管搬运收集车，包括主体车，所述主体车的两端外表面均设置有车轮，所述主体车的四周外表面均设置有稳定装置，所述主体车的前端外表面设置有控制器，所述主体车的上端外表面设置有支撑柱与固定装置，所述支撑柱位于固定装置的一侧，所述支撑柱的外壁设置有转轴。本发明所述的一种建筑工地用钢管搬运收集车,稳定装置在使用时能够使主体车在对钢管收集时更加稳定，在使用时能够避免主体车发生侧翻的情况，在使用时较为安全，固定装置在使用时有益于对收集的钢管进行固定放置，在使用时可根据钢管的数量进行调节，便于对钢管的运输和使用，使用的效果相对于传统方式更好。CN112046379ACN112046379A权利要求书1/2页1.一种建筑工地用钢管搬运收集车，包括主体车（1），其特征在于：所述主体车（1）的两端外表面均设置有车轮（2），所述主体车（1）的四周外表面均设置有稳定装置（3），所述主体车（1）的前端外表面设置有控制器（4），所述主体车（1）的上端外表面设置有支撑柱（5）与固定装置（6），所述支撑柱（5）位于固定装置（6）的一侧，所述支撑柱（5）的外壁设置有转轴（7），所述支撑柱（5）的上端外表面设置有伺服电机（8），所述转轴（7）的外壁设置有连接臂（9），所述连接臂（9）的一端外表面设置有滑轮（10），所述伺服电机（8）的一端外表面设置有提升钢索（11）。2.根据权利要求1所述的一种建筑工地用钢管搬运收集车，其特征在于：所述稳定装置（3）包括放置箱（301）、隔板（302）、配重块（303）与提拉孔（304），所述隔板（302）和配重块（303）均位于放置箱（301）的内部，所述配重块（303）位于隔板（302）的两侧，所述提拉孔（304）位于配重块（303）的中部。3.根据权利要求2所述的一种建筑工地用钢管搬运收集车，其特征在于：所述放置箱（301）与隔板（302）之间设置有十字螺丝，所述放置箱（301）的两端内表面通过十字螺丝与隔板（302）的两端外表面可拆卸连接，所述配重块（303）与提拉孔（304）通过机械设备开设而成，所述配重块（303）的材质为石材。4.根据权利要求1所述的一种建筑工地用钢管搬运收集车，其特征在于：所述固定装置（6）包括主板（601）、插接孔（602）与固定柱（603），所述插接孔（602）位于主板（601）的中部，所述固定柱（603）位于插接孔（602）的中部。5.根据权利要求4所述的一种建筑工地用钢管搬运收集车，其特征在于：所述主板（601）与插接孔（602）通过机械设备开设而成，所述插接孔（602）与固定柱（603）之间设置有固定螺纹，所述插接孔（602）的内壁通过固定螺纹与固定柱（603）的一端外表面可拆卸连接，所述主板（601）与固定柱（603）的材质均为不锈钢金属。6.根据权利要求1所述的一种建筑工地用钢管搬运收集车，其特征在于：所述控制器（4）与主体车（1）之间设置有米字螺丝，所述控制器（4）的后端外表面通过米字螺丝与主体车（1）的前端外表面可拆卸连接，所述控制器（4）的输入端与伺服电机（8）的输出端电性连接，所述伺服电机（8）的型号为5IK40A-S。7.根据权利要求1所述的一种建筑工地用钢管搬运收集车，包括主体车（1），其特征在于：所述主体车（1）的两端外表面均设置有车轮（2），所述主体车（1）的四周外表面均设置有稳定装置（3），所述主体车（1）的前端外表面设置有控制器（4），所述主体车（1）的上端外表面设置有支撑柱（5）与固定装置（6），所述支撑柱（5）位于固定装置（6）的一侧，所述支撑柱（5）的外壁设置有转轴（7），所述支撑柱（5）的上端外表面设置有伺服电机（8），所述转轴（7）的外壁设置有连接臂（9），所述连接臂（9）的一端外表面设置有滑轮（10），所述伺服电机（8）的一端外表面设置有提升钢索（11），所述稳定装置（3）包括放置箱（301）、隔板（302）、配重块（303）与提拉孔（304），所述隔板（302）和配重块（3
