电力系统基础编程要求

开式网络已知首端电压时的潮流计算程序

基本要求：能够运用潮流程序正确计算书上作业3-4
3-4一简单电网由线路和变压器组成，变压器的变比为110/11，归算到变压器高压侧的等值电路如题图3-4所示，首端电压在最大负荷时保持在118kV，最小负荷时为113kV。分别计算末端负荷为Smax=40+j30MVA和Smin=20+j15MVA时变压器低压侧的实际电压。

题图3-4
详细说明：
（一）基本要求：
输入：
输入数据：线路数据Rl,Xl,Bl，变压器数据Rt,Xt,S0，首端电压：U1，末端负荷：Sd。以文件形式输入，例如包括节点数、线路、变压器数等。网络参数和运行数据可以修改，经过运行多次（如2次）分别计算最大负荷和最小负荷。
测试：可以任意改动负荷和电压，获得潮流数据。
输出：
最终结果包括：
节点信息：每个节点的节点电压、电压相角。
支路信息：每个支路元件的始端有功、无功和末端有功、无功；有功损耗无功损耗；电压损耗
全网信息：全网的总电源有功、总负荷有功、有功损耗、网损率；最低电压、最低电压点；迭代次数
迭代信息：每次迭代需计算的各个节点电压，能看出迭代过程中的变化

输出到屏幕或者输出到文件都可，建议输出到文本文件中。

（二）更高要求
程序能够有更好的通用性，例如网络结构的变化，如更多的节点（仍然是开式网络、最多是树状网络，如习题3-3）。采用输入输出文本文件提高通用性。多个算例，书上的例题作业都可以

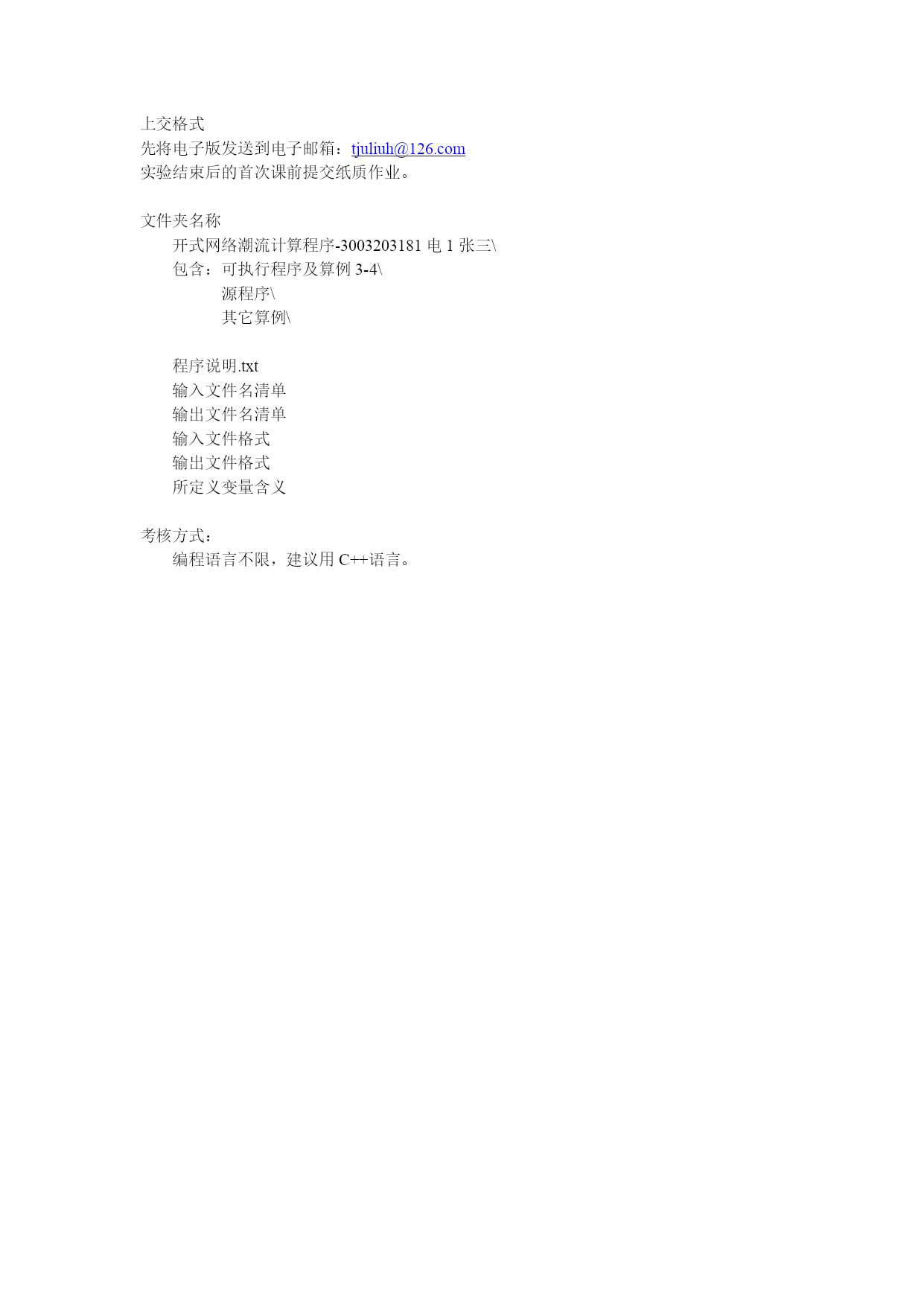

上交格式
先将电子版发送到电子邮箱：HYPERLINK"mailto:[e-mail]"[e-mail]
实验结束后的首次课前提交纸质作业。

文件夹名称
开式网络潮流计算程序-3003203181电1张三\
包含：可执行程序及算例3-4\
源程序\
其它算例\

程序说明.txt
输入文件名清单
输出文件名清单
输入文件格式
输出文件格式
所定义变量含义

考核方式：
编程语言不限，建议用C++语言。
