TDRSS地面站信息帧均衡调制方法.pdf

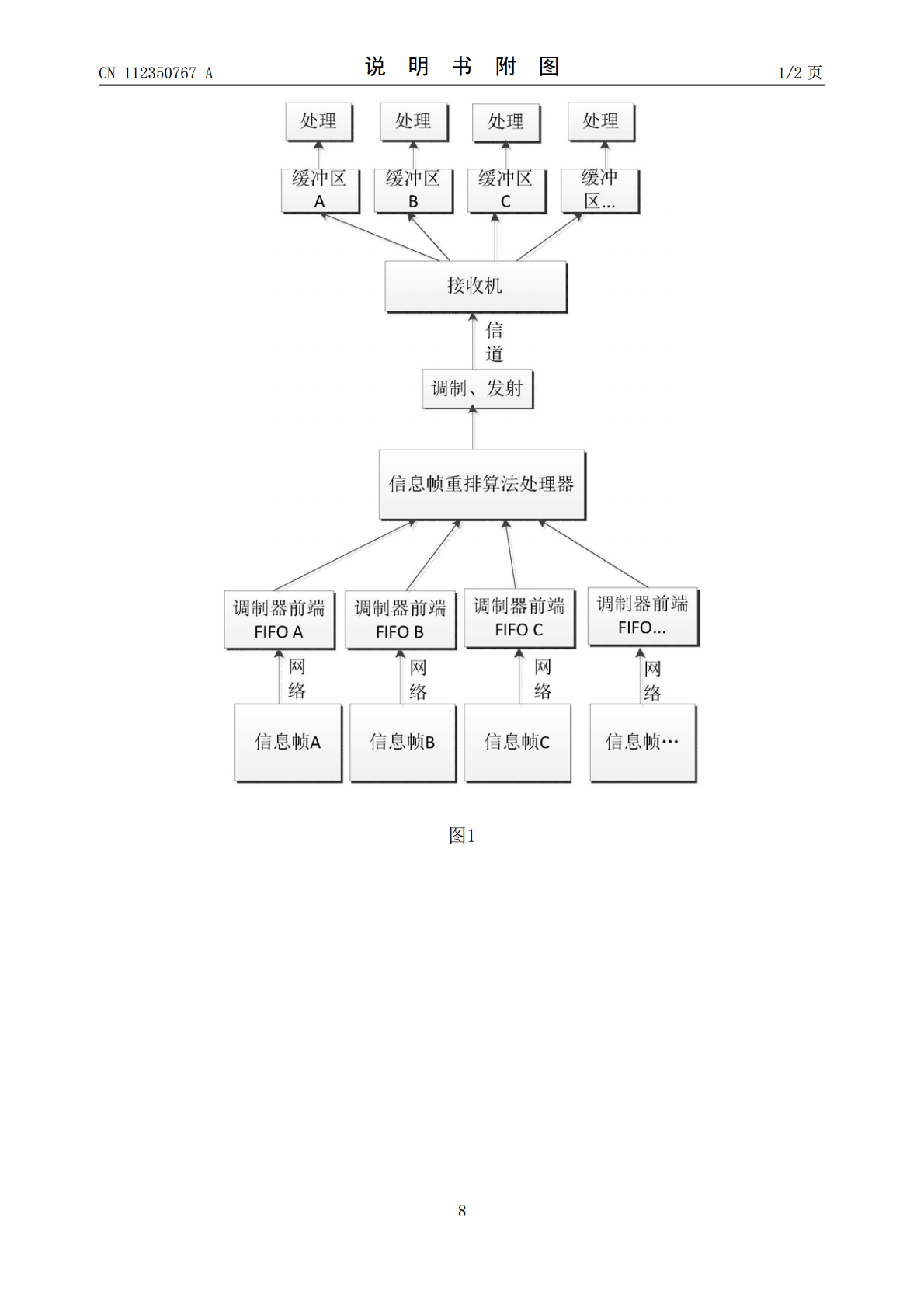

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112350767A(43)申请公布日2021.02.09(21)申请号202011195369.4(22)申请日2020.10.30(71)申请人西南电子技术研究所(中国电子科技集团公司第十研究所)地址610036四川省成都市金牛区茶店子东街48号(72)发明人谢玲邵永杰方科(74)专利代理机构成飞(集团)公司专利中心51121代理人郭纯武(51)Int.Cl.H04B7/185(2006.01)权利要求书2页说明书4页附图2页(54)发明名称TDRSS地面站信息帧均衡调制方法(57)摘要本发明公开的一种TDRSS地面站信息帧均衡调制方法，能够提跟踪与数据中继卫星系统地面站数据帧周期平稳性。本发明通过下述技术方案实现：在不同类型信息帧调制接收系统中，不同数据源产生的各类信息帧，通过网络传输进入地面站每个调制器前端对应的FIFO缓冲区，按照先进先出的顺序从FIFO数据缓冲区读取信息帧，调制成中频信号，送到信息帧重排算法处理器对来自网络的各分系统数据帧进行排序,信息帧重排算法处理器以时间累积的方式对信息帧数据进行时间轮询编排，将所有数据源的信息帧重新进行均衡调制，将均衡调制的数据帧通过信道发射至卫星接收机，经卫星收机解调信息帧后，根据数据所属的数据源将信息帧分发到不同的缓冲区。CN112350767ACN112350767A权利要求书1/2页1.一种TDRSS地面站信息帧均衡调制方法，具有如下技术特征：在不同类型信息帧调制接收系统中，不同数据源产生的各类信息帧，通过网络传输进入地面站每个调制器前端对应的N个先进先出FIFO缓冲区，调制器按照先进先出的顺序从FIFO数据缓冲区读取信息帧，调制成中频信号，送到信息帧重排算法处理器对来自网络的各分系统数据帧进行排序,信息帧重排算法处理器以时间累积的方式对信息帧数据进行时间轮询编排，将所有数据源的信息帧重新进行均衡调制，将完成了均衡调制的数据帧通过信道发射至卫星接收机，经卫星收机解调信息帧后，根据数据所属的数据源将信息帧分发到不同的缓冲区。2.如权利要求1所述的TDRSS地面站信息帧均衡调制方法，其特征在于：不同数据源的信息帧具有相同的帧长L，帧内以固定的帧频率Ft＝FA、FB、FC…产生固定字段标识的区分数据源，不同类型信息帧A、信息帧B、信息帧C…信息帧n通过网络传输进入地面站调制器前端的先进先出FIFO数据缓冲区A、FIFO数据缓冲区B、FIFO数据缓冲区C…数据缓冲区n。3.如权利要求2所述的TDRSS地面站信息帧均衡调制方法，其特征在于：地面站调制器根据调制帧频率Ft，每经过Tt＝1/Ft的时间，从先进先出FIFO数据缓冲区读取信息帧，将调制器前端的FIFO数据缓冲区划分为多个FIFO数据缓冲区，并在缓冲区与调制器之间加入由DSP或者其他处理器完成的信息帧重拍算法处理器。4.如权利要求1所述的TDRSS地面站信息帧均衡调制方法，其特征在于：当各个数据源的数据经过网络到达FIFO缓冲区送到调制器进行调制后，信息帧重排算法处理器以时间轮询的方式对数据进行重新编排，将调制成的中频信号再经信道发送至中继卫星接收机。5.如权利要求3所述的TDRSS地面站信息帧均衡调制方法，其特征在于：卫星接收机解调信息帧后，根据数据所属的数据源将信息帧分发到不同的缓冲区A、缓冲区B、缓冲区C…缓冲区n。6.如权利要求5所述的TDRSS地面站信息帧均衡调制方法，其特征在于：缓冲区A、B、C…缓冲区n的后续处理模块，分别以帧频率FA、FB、FC的对缓冲区A、B、C进行数据读取并处理，将所有数据源的信息处理为帧频之和不大于调制器的调制帧频，将一个地面站调制器前端的FIFO数据缓冲区改为帧频FA+FB+FC≤Ft的多个FIFO数据缓冲区，在这种条件下调制器将所有数据源的信息帧调制出去，而调制器前端FIFO缓冲区不产生数据堆积。7.如权利要求1所述的TDRSS地面站信息帧均衡调制方法，其特征在于：信息帧重排算法处理器内置时间累积信息帧编排算法软件，基于时间累积信息帧编排算法为各数据源分别设定一个全局变量TimerA、TimerB、TimerC，作为每一路数据源信息帧的调制间隔计时器。8.如权利要求7所述的TDRSS地面站信息帧均衡调制方法，其特征在于：数传任务开始，信息帧重排算法处理器将全局变量TimerA、TimerB、TimerC初始化为TimerA＝0、TimerB、TimerC＝0，任务开始后，时间轮询信息帧编排算法软件以调制周期Tt为运行周期，调用处理算法函数，对全局变量TimerA、TimerB、TimerC和各数据源FIFO缓冲器进行检测与判断。9.如权利要求8所述的一种TDRSS地面站信息帧均衡调制方法，其特征在于：时间
