色环表示法：在电阻器上印有四道色环，左起第一环、第二环表示两位数的数值，第三环表示10的倍乘数，第四环表示阻值允许的误差。电阻色环标志的意义2．固定电阻器的检测
将万用表的功能选择开关旋转到适当量程的电阻挡，先调整“O”点。将两根表笔短路，调节万用表上的调零电位器，使表头指针满度，指向“O”，然后再进行测量。并且在测量中每次变换量程，如从R×1挡换到R×1O挡或其他挡后，都必须重新调零后再使用。
将两表笔分别与电阻器的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中值位置，以使测量更准确。
万用表所测阻值读数应与电阻的标称阻值相符合。根据电阻误差等级不同，读数与标称阻值之间分别允许有±5％，±1O％或±20％的误差。如不相符，超出误差范围，则说明该电阻变值了。如果测得的结果是O，则说明该电阻已经短路；如果是无穷大，则表示电阻断路了，都不能再继续使用。测量时应排除手触摸电阻引线所造成的误差。3．电位器的检测方法4．熔断电阻器的检测

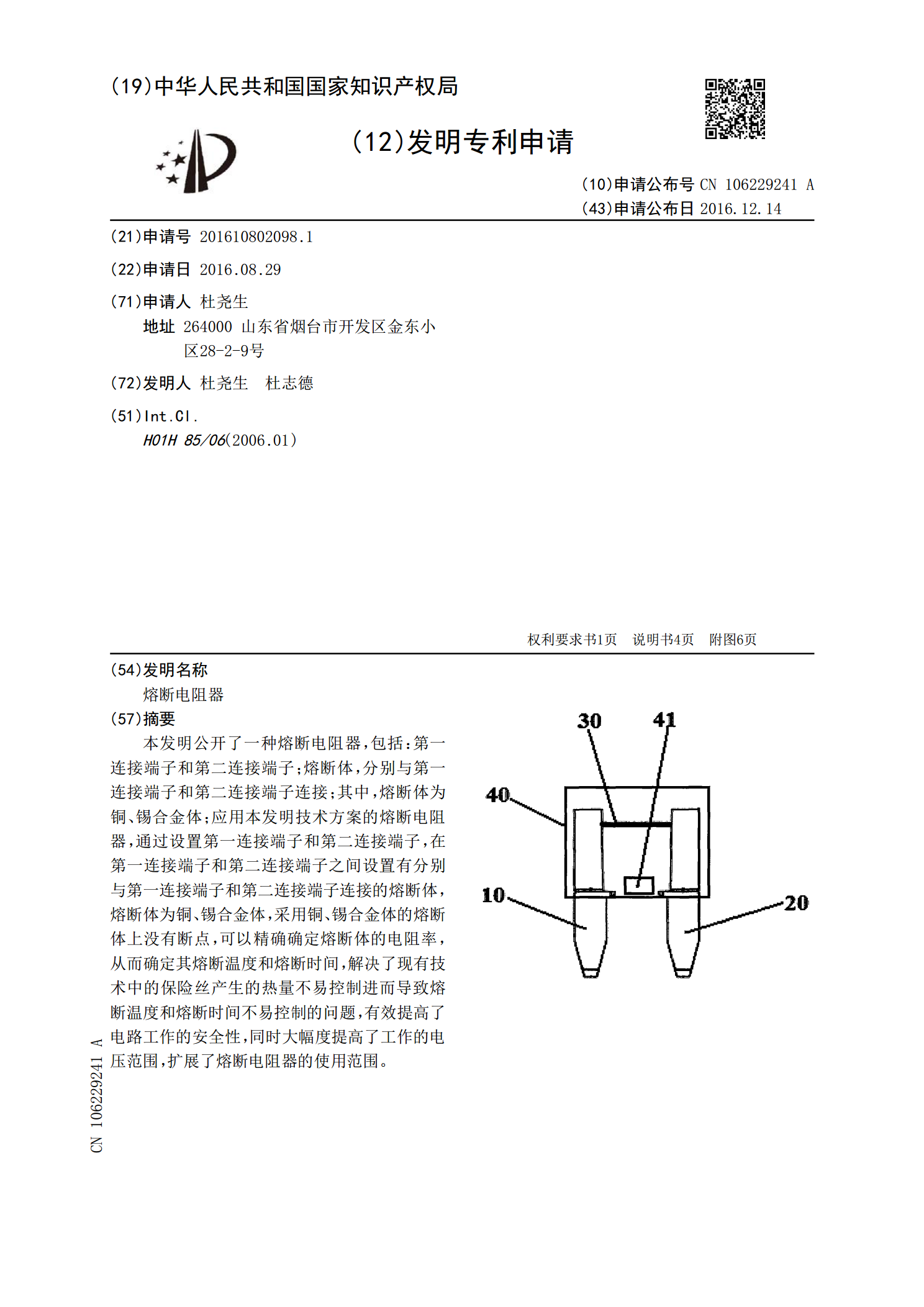

熔断电阻器也称保险电阻器，是一种双功能组件，它既有普通电阻的电气特性，又有保险丝的熔断特性。
主要作用是限流和过负荷熔断开路，以保护电子组件不受或少受损坏。当被保护电路正常工作时，熔断电阻器呈普通电阻的特性。而一旦电路工作失常，如电源变化或某元器件失效，而导致负载过重时，熔断电阻器就因过负荷使表面温度急剧升高，当其达到500℃～600℃时，电阻层(金屑膜)便在规定的时间内剥落熔断，从而达到保护电路中其他组件免遭损坏的目的。熔断电阻器是不可修元件，熔断后即应更换。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定这是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表电阻挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。5．热敏电阻的检测
⑴正温度系数热敏电阻(PTC)的检测
正温度系数热敏电阻(PTC)，其阻值随温度的升高而增大。先在常温下检测(室内温度接近25℃)：
将两表笔接触PTC的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2内即为正常，实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。
再加温检测，将一热源(例如电烙铁)靠近PTC对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能再继续使用。⑵负温度系数热敏电阻(NTC)的检测
负温度系数热敏电阻(NTC)，其阻值随温度的升高而减小，随着温度的大幅度升高，电阻值也相应下降3～5个数量级。
用万用表测量NTC的方法与测量普通固定电阻的方法相同，即根据NTC的标称阻值选择合适的电阻挡，可直接测出负温度系数热敏电阻(NTC)的实际值。
另外，可按照测试正温度系数热敏电阻(PTC)的方法来进行检测，只是其阻值随温度的升高而减小，
测试时，应该使用数字万用表。不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。6．光敏电阻的检测
光敏电阻是利用半导体光导效应制成的一种特殊电阻器。
结构：为了便于吸收更多的光能，光敏电阻体通常都制成薄片结构。光敏电阻器由玻璃基片、光敏层、电极等部分组成。
特性：光敏电阻的突出特点是对光线非常敏感。无光线照射时，光敏电阻呈高阻状态，当有光线照射时，电阻值迅速减小。
检测光敏电阻时，可使用万用表R×1k挡，将两表笔分别任意接光敏电阻的两个引脚，然后按以下方法进行测试：
(1)检测暗阻用一黑纸片将光敏电阻的透光窗口遮住，指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值接近于零，说明光敏电阻已击穿损坏，不能再继续使用。(2)检测亮阻
将光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大其至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。
(3)检测灵敏性
将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的透光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。电容器的检测
电容器音响电路最基本元件之一，它具有通交流、隔直流的特性
主要用来隔直流、耦合、旁路、滤波、谐振等。
电容器的结构原理：两个互相靠近的极板中间夹一层绝缘介质就组成了电容器。
