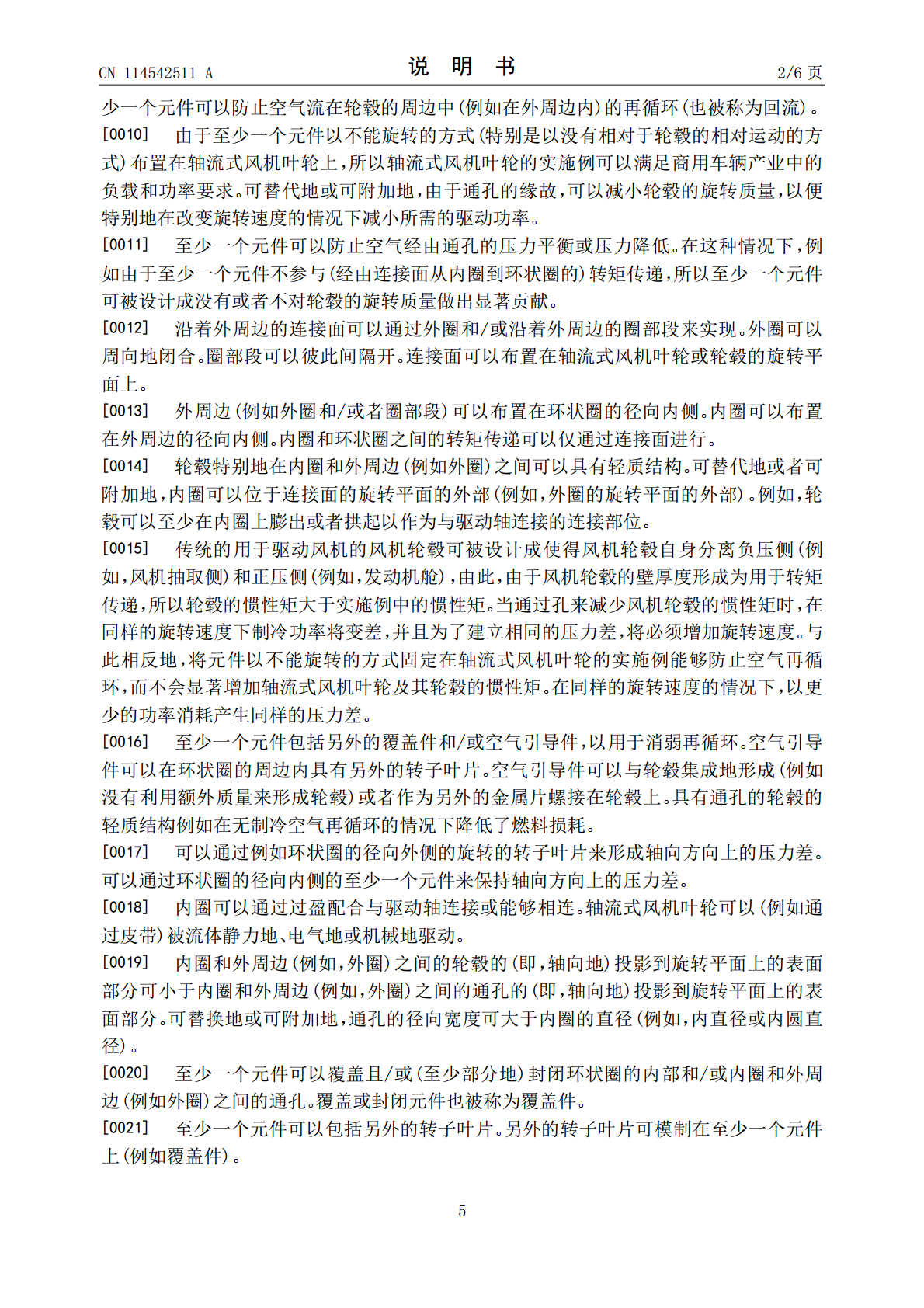

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114542511A(43)申请公布日2022.05.27(21)申请号202210054652.8(22)申请日2017.10.24(30)优先权数据102016012801.12016.10.26DE(62)分案原申请数据201710999923.62017.10.24(71)申请人曼卡车和巴士欧洲股份公司地址德国慕尼黑(72)发明人安德烈亚斯·内夫克里斯蒂安·盖尔(74)专利代理机构北京信慧永光知识产权代理有限责任公司11290专利代理师房岭梅姚鹏(51)Int.Cl.F04D29/32(2006.01)权利要求书2页说明书6页附图6页(54)发明名称轴流式风机叶轮(57)摘要本发明涉及一种尤其是用于机动车辆发动机的散热器的轴流式风机叶轮(102)。轴流式风机叶轮(102)包括：环状圈(108)，其具有多个转子叶片(104)的；和轮毂(112)，其具有与驱动轴连接或能够连接的内圈(114)以及沿着轮毂(112)的外周边(118)的与内圈(114)和环状圈(108)连接以用于传递转矩的连接面。轮毂(112)在内圈(114)与外周边(118)之间具有通孔(120)，内圈(114)布置在由连接面界定的旋转平面的外部。在环状圈(108)内部以不能旋转的方式布置在轴流式风机叶轮(102)上的至少一个元件(117；126)被设计成用于在轴流式风机叶轮(102)旋转时保持轴向方向上的压力差。CN114542511ACN114542511A权利要求书1/2页1.一种轴流式风机叶轮(102)，其包括：环状圈(108)，其具有多个转子叶片(104)；和轮毂(112)，其具有与驱动轴连接或能够连接的内圈(114)，并具有沿着所述轮毂(112)的外周边(118)的与所述内圈(114)和所述环状圈(108)连接以用于传递转矩的连接面，其中，所述轮毂(112)在所述内圈(114)与所述外周边(118)之间具有通孔(120)，其中，所述内圈(114)布置在由所述连接面界定的旋转平面的外部，并且其中，在所述环状圈(108)内部以不能旋转的方式布置在所述轴流式风机叶轮上的至少一个元件(117；126)被设计成用于在所述轴流式风机叶轮(102)旋转时保持轴向方向上的压力差。2.根据权利要求1所述的轴流式风机叶轮，其中，所述内圈(114)和所述外周边(118)之间的所述轮毂(112)的投影在旋转平面上的表面部分小于所述内圈(114)与所述外周边(118)之间的所述通孔(120)的投影在旋转平面上的表面部分。3.根据权利要求1所述的轴流式风机叶轮，其中，所述通孔(120)的径向宽度大于所述内圈(114)的直径(115)。4.根据权利要求2所述的轴流式风机叶轮，其中，所述通孔(120)的径向宽度大于所述内圈(114)的直径(115)。5.根据权利要求1至4中任一项所述的轴流式风机叶轮，其中，所述至少一个元件(126)封闭所述内圈(114)与所述外周边(118)之间的所述通孔(120)和/或所述环状圈(108)的内部。6.根据权利要求1至4中任一项所述的轴流式风机叶轮，其中，所述至少一个元件(117；126)刚性地布置在所述轮毂(112)上。7.根据权利要求1至4中任一项所述的轴流式风机叶轮，其中，所述至少一个元件(126)由铝板制造。8.根据权利要求1至4中任一项所述的轴流式风机叶轮，其中，所述至少一个元件(126)不向所述环状圈传递转矩。9.根据权利要求1至4中任一项所述的轴流式风机叶轮，其中，所述至少一个元件(126)的直径a)大于所述外周边(118)的外直径，且/或b)等于或小于所述环状圈(108)的内直径。10.根据权利要求1至4中任一项所述的轴流式风机叶轮，其中，所述至少一个元件(126)布置成在轴向方向上相对于所述轮毂(112)偏移。11.根据权利要求1至4中任一项所述的轴流式风机叶轮，其中，所述至少一个元件(117；126)a)防止了空气流在所述轮毂(112)的周边中的再循环，且/或b)以不能旋转的方式布置在所述轴流式风机叶轮上，且/或c)防止了空气经由所述通孔(120)的压力平衡或压力降低，且/或d)由于所述至少一个元件(117；126)不参与经由所述连接面从所述内圈(114)到所述环状圈(108)的转矩传递而被设计成没有或者不对所述轮毂(112)的旋转质量做出显著贡献，且/或2CN114542511A权利要求书2/2页e)由轻金属或者纤维复合材料制造。12.根据权利要求11所述的轴流式风机叶轮，其中，所述至少一个元件(117；126)防止了空气流在所述轮毂(112)的所述外周边(118)内的再循环。13.根据权利要求11所述的轴流式风机叶轮，其中，所述至少一个元件(117；126)
