一种精细陶瓷成品用取放装置.pdf

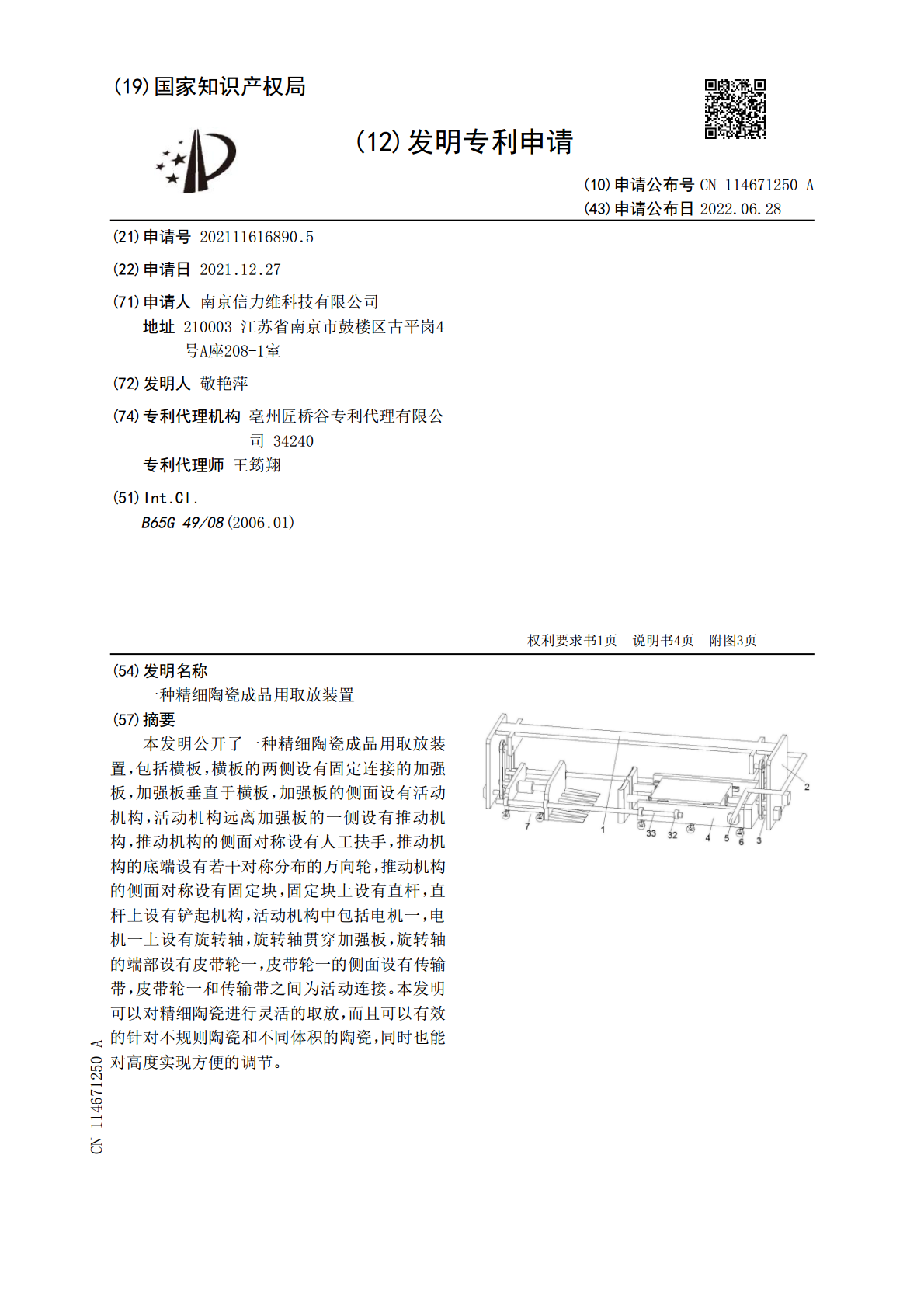

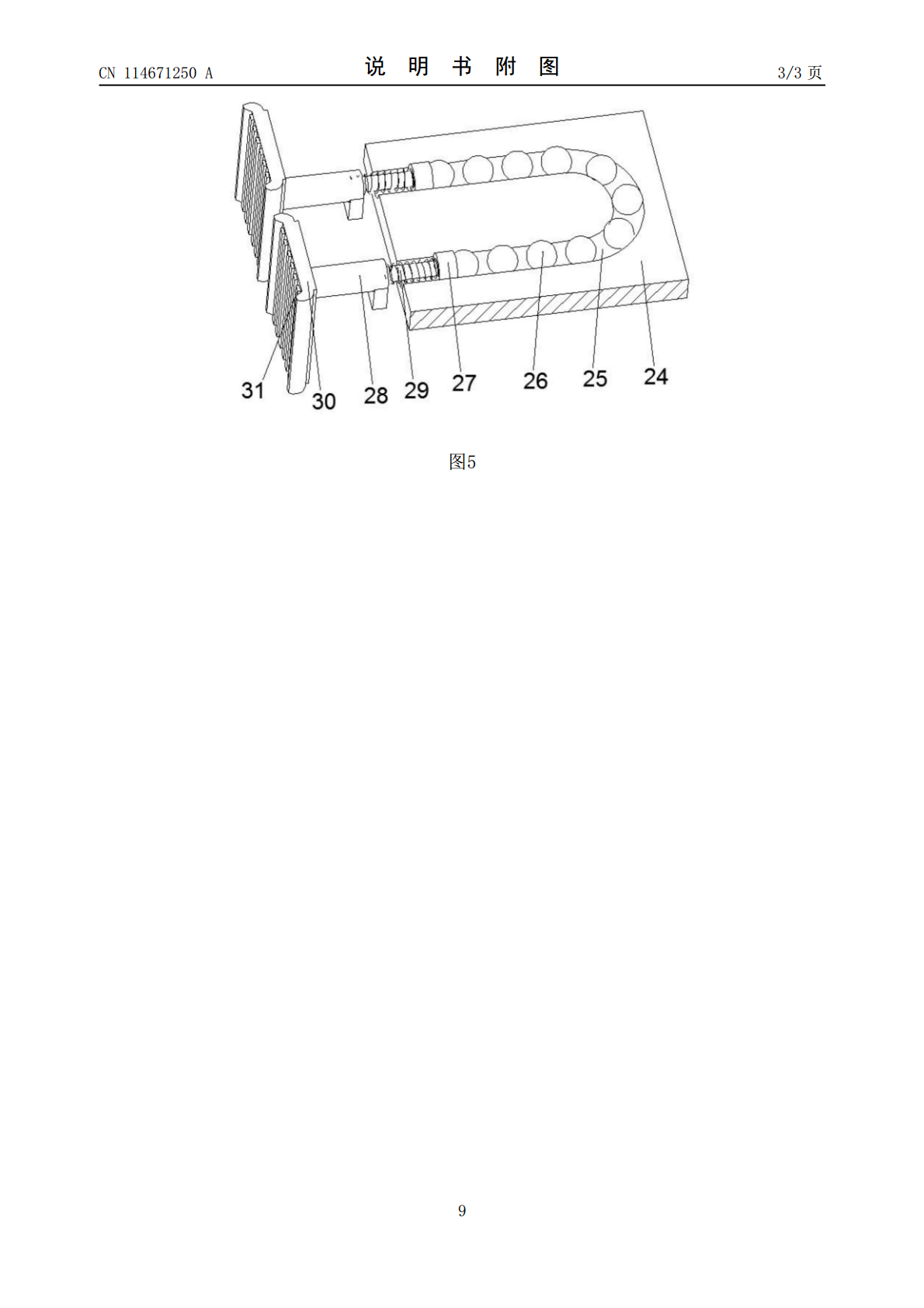

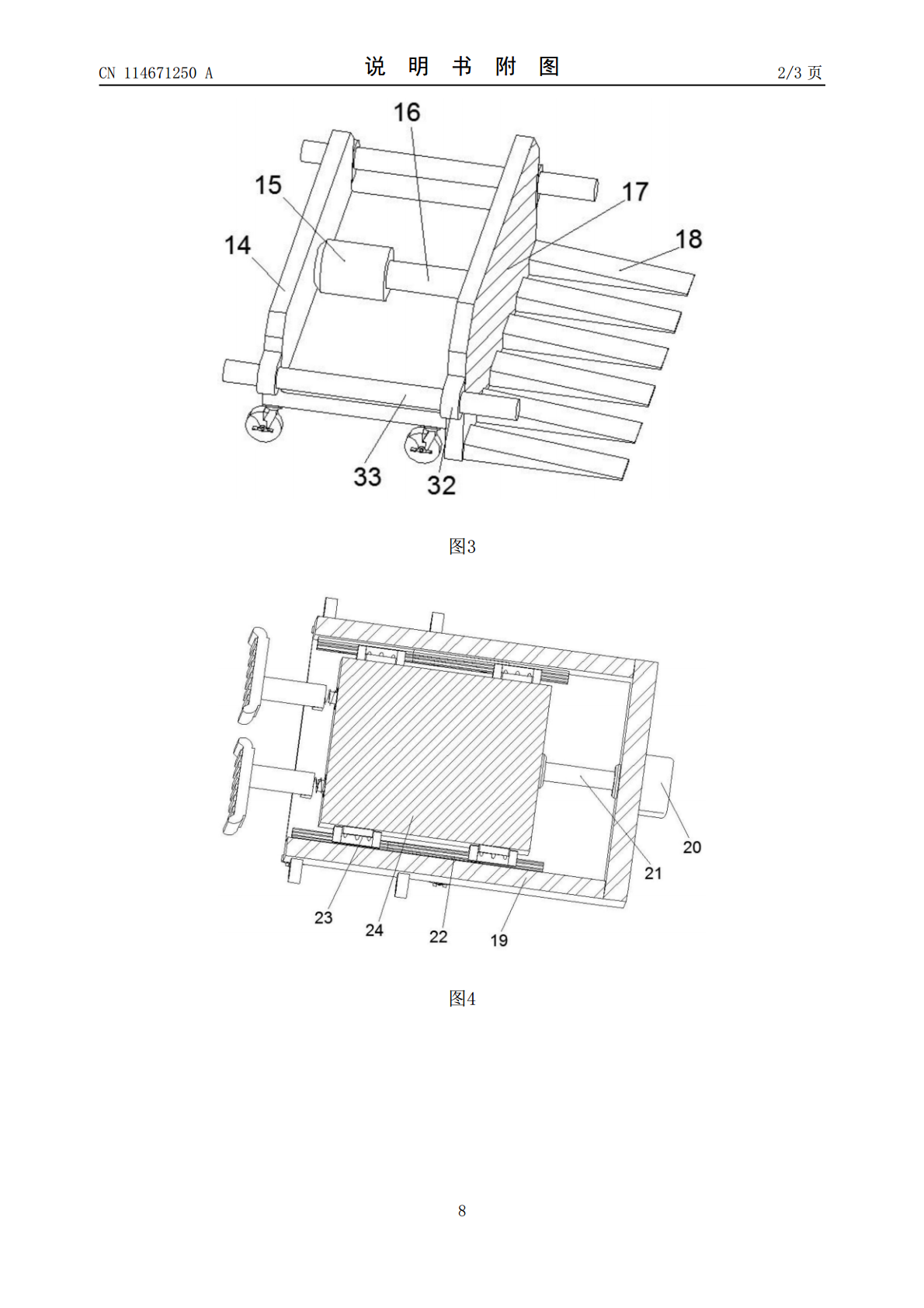

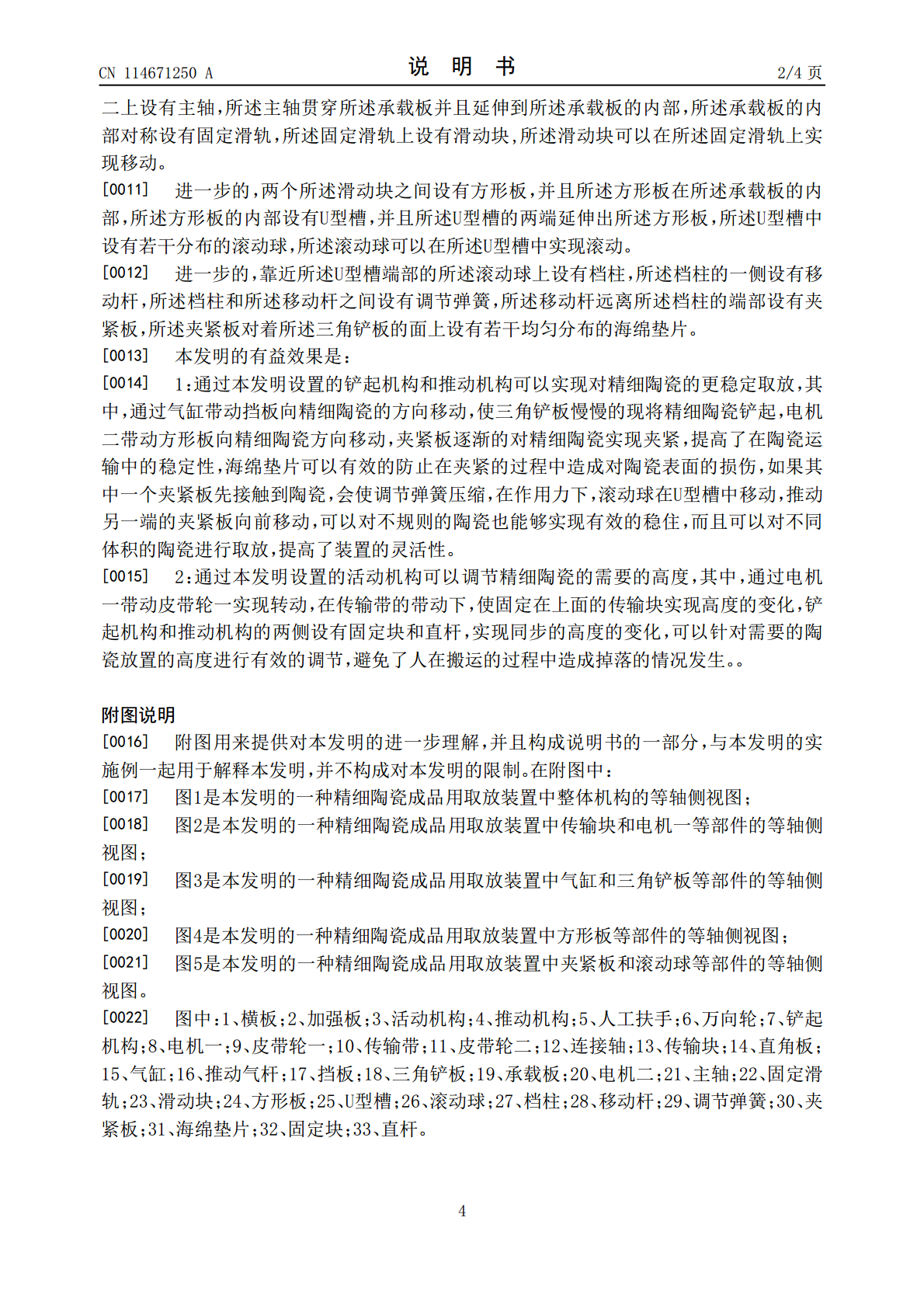

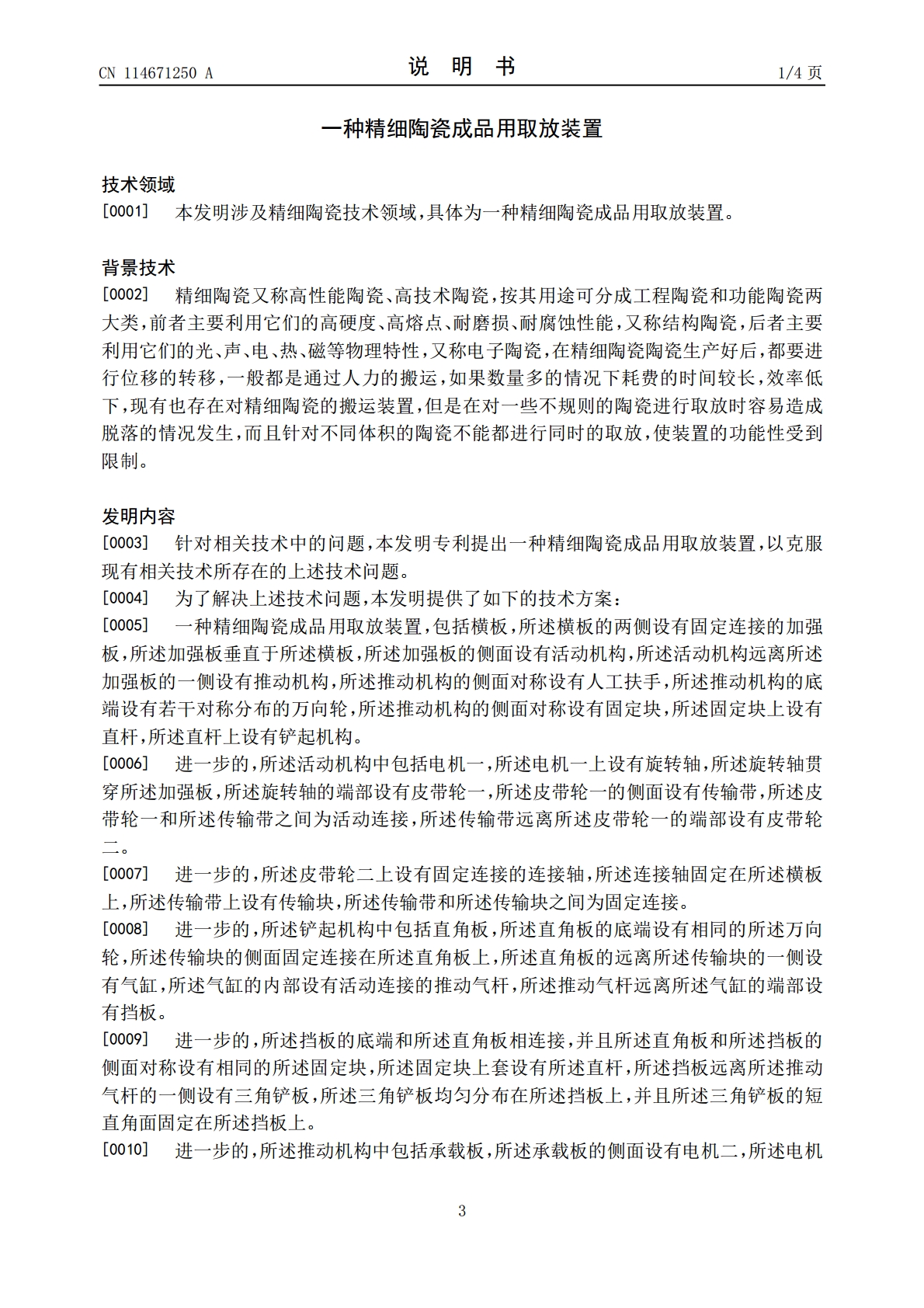

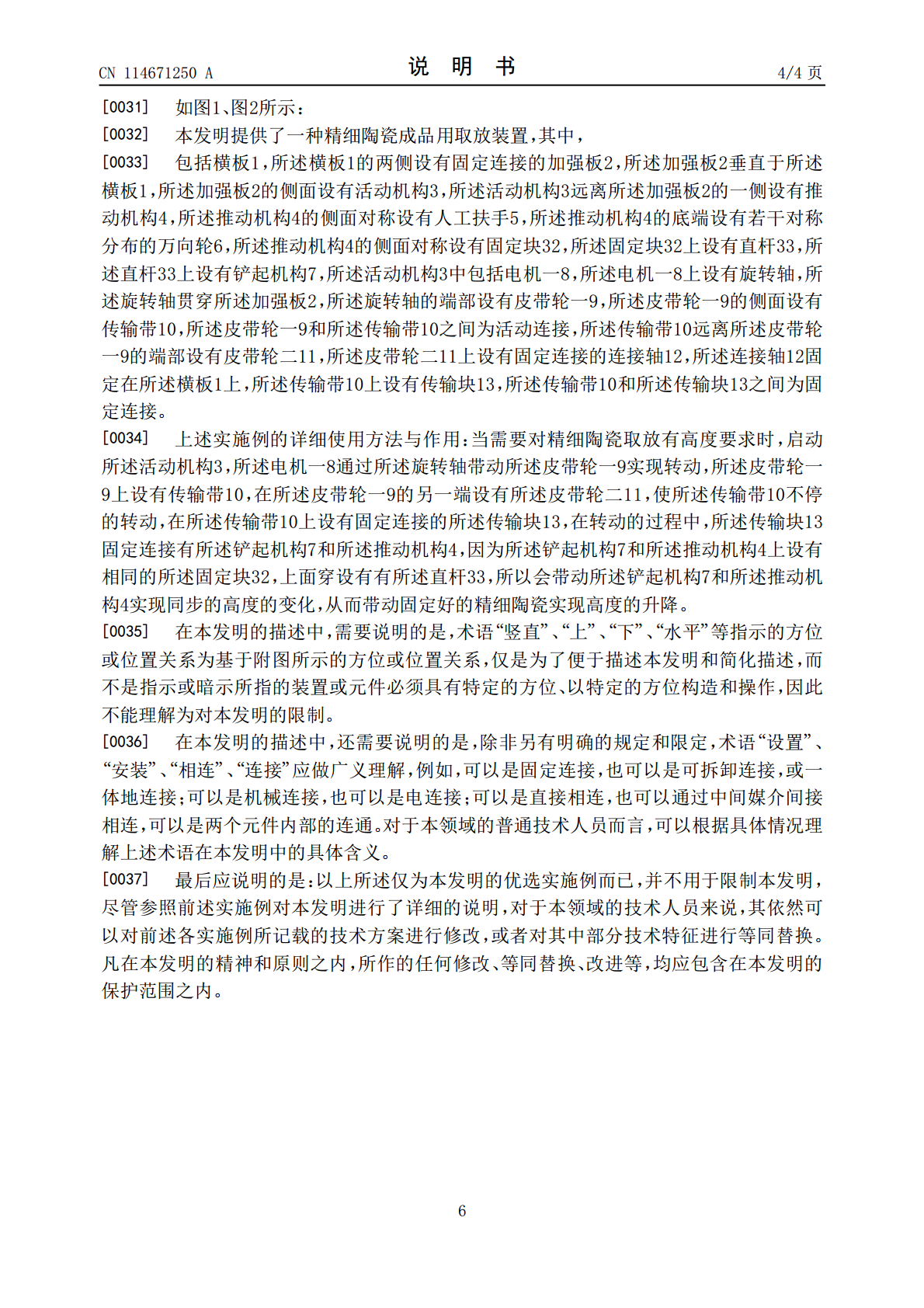

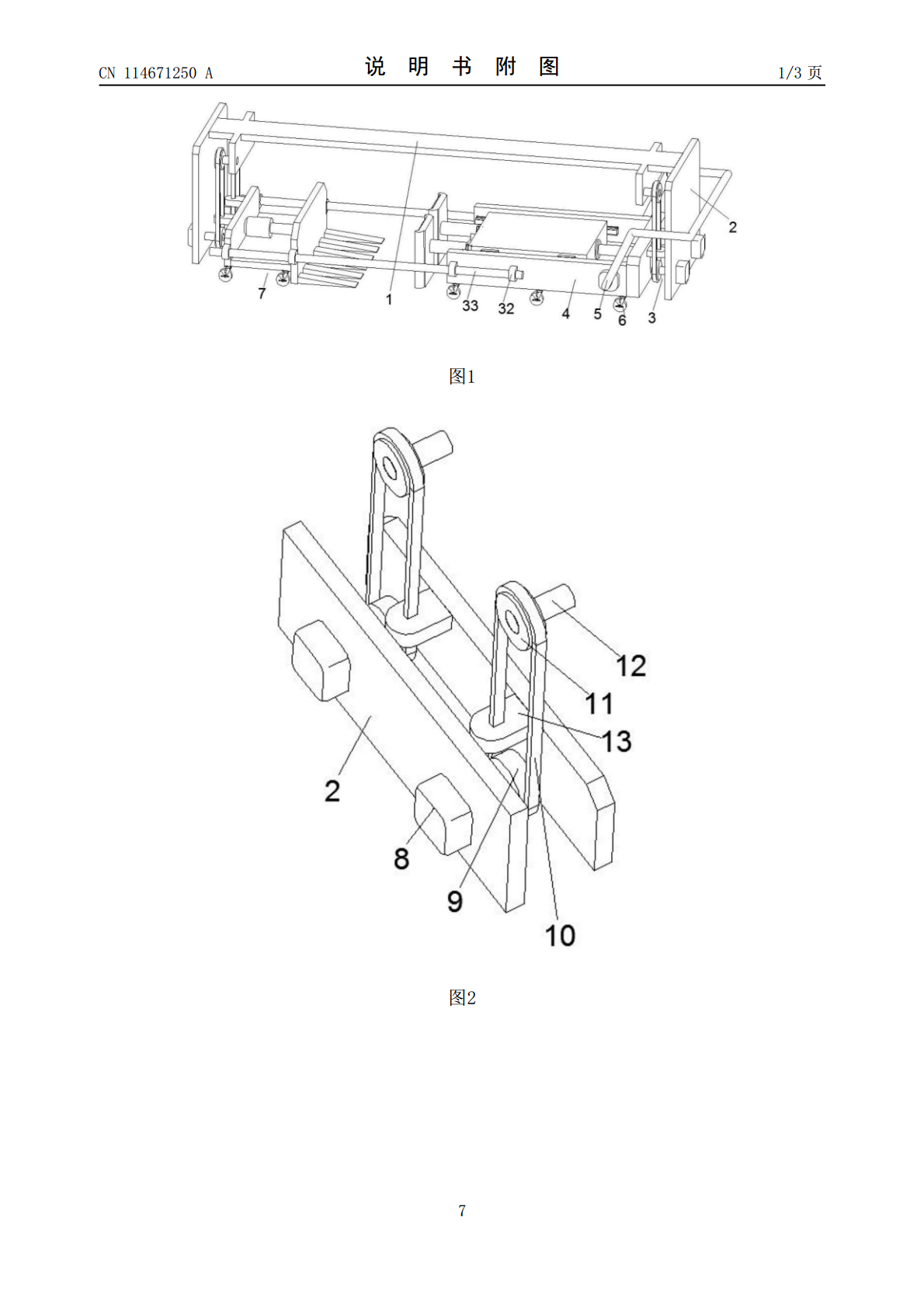

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114671250A(43)申请公布日2022.06.28(21)申请号202111616890.5(22)申请日2021.12.27(71)申请人南京信力维科技有限公司地址210003江苏省南京市鼓楼区古平岗4号A座208-1室(72)发明人敬艳萍(74)专利代理机构亳州匠桥谷专利代理有限公司34240专利代理师王筠翔(51)Int.Cl.B65G49/08(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种精细陶瓷成品用取放装置(57)摘要本发明公开了一种精细陶瓷成品用取放装置，包括横板，横板的两侧设有固定连接的加强板，加强板垂直于横板，加强板的侧面设有活动机构，活动机构远离加强板的一侧设有推动机构，推动机构的侧面对称设有人工扶手，推动机构的底端设有若干对称分布的万向轮，推动机构的侧面对称设有固定块，固定块上设有直杆，直杆上设有铲起机构，活动机构中包括电机一，电机一上设有旋转轴，旋转轴贯穿加强板，旋转轴的端部设有皮带轮一，皮带轮一的侧面设有传输带，皮带轮一和传输带之间为活动连接。本发明可以对精细陶瓷进行灵活的取放，而且可以有效的针对不规则陶瓷和不同体积的陶瓷，同时也能对高度实现方便的调节。CN114671250ACN114671250A权利要求书1/1页1.一种精细陶瓷成品用取放装置，其特征在于，包括横板(1)，所述横板(1)的两侧设有固定连接的加强板(2)，所述加强板(2)垂直于所述横板(1)，所述加强板(2)的侧面设有活动机构(3)，所述活动机构(3)远离所述加强板(2)的一侧设有推动机构(4)，所述推动机构(4)的侧面对称设有人工扶手(5)，所述推动机构(4)的底端设有若干对称分布的万向轮(6)，所述推动机构(4)的侧面对称设有固定块(32)，所述固定块(32)上设有直杆(33)，所述直杆(33)上设有铲起机构(7)。2.根据权利要求1所述的一种精细陶瓷成品用取放装置，其特征在于，所述活动机构(3)中包括电机一(8)，所述电机一(8)上设有旋转轴，所述旋转轴贯穿所述加强板(2)，所述旋转轴的端部设有皮带轮一(9)，所述皮带轮一(9)的侧面设有传输带(10)，所述皮带轮一(9)和所述传输带(10)之间为活动连接，所述传输带(10)远离所述皮带轮一(9)的端部设有皮带轮二(11)。3.根据权利要求2所述的一种精细陶瓷成品用取放装置，其特征在于，所述皮带轮二(11)上设有固定连接的连接轴(12)，所述连接轴(12)固定在所述横板(1)上，所述传输带(10)上设有传输块(13)，所述传输带(10)和所述传输块(13)之间为固定连接。4.根据权利要求1所述的一种精细陶瓷成品用取放装置，其特征在于，所述铲起机构(7)中包括直角板(14)，所述直角板(14)的底端设有相同的所述万向轮(6)，所述传输块(13)的侧面固定连接在所述直角板(14)上，所述直角板(14)的远离所述传输块(13)的一侧设有气缸(15)，所述气缸(15)的内部设有活动连接的推动气杆(16)，所述推动气杆(16)远离所述气缸(15)的端部设有挡板(17)。5.根据权利要求4所述的一种精细陶瓷成品用取放装置，其特征在于，所述挡板(17)的底端和所述直角板(14)相连接，并且所述直角板(14)和所述挡板(17)的侧面对称设有相同的所述固定块(32)，所述固定块(32)上套设有所述直杆(33)，所述挡板(17)远离所述推动气杆(16)的一侧设有三角铲板(18)，所述三角铲板(18)均匀分布在所述挡板(17)上，并且所述三角铲板(18)的短直角面固定在所述挡板(17)上。6.根据权利要求1所述的一种精细陶瓷成品用取放装置，其特征在于，所述推动机构(4)中包括承载板(19)，所述承载板(19)的侧面设有电机二(20)，所述电机二(20)上设有主轴(21)，所述主轴(21)贯穿所述承载板(19)并且延伸到所述承载板(19)的内部，所述承载板(19)的内部对称设有固定滑轨(22)，所述固定滑轨(22)上设有滑动块(23),所述滑动块(23)可以在所述固定滑轨(22)上实现移动。7.根据权利要求6所述的一种精细陶瓷成品用取放装置，其特征在于，两个所述滑动块(23)之间设有方形板(24)，并且所述方形板(24)在所述承载板(19)的内部，所述方形板(24)的内部设有U型槽(25)，并且所述U型槽(25)的两端延伸出所述方形板(24)，所述U型槽(25)中设有若干分布的滚动球(26)，所述滚动球(26)可以在所述U型槽(25)中实现滚动。8.根据权利要求7所述的一种精细陶瓷成品用取放装置，其特征在于，靠近所述U型槽(25)端部的所述滚动球(26)上设有档柱(27)，所述档柱(27)的一侧设有移动杆(
