一种省力的改进型手动防盗阀门.pdf

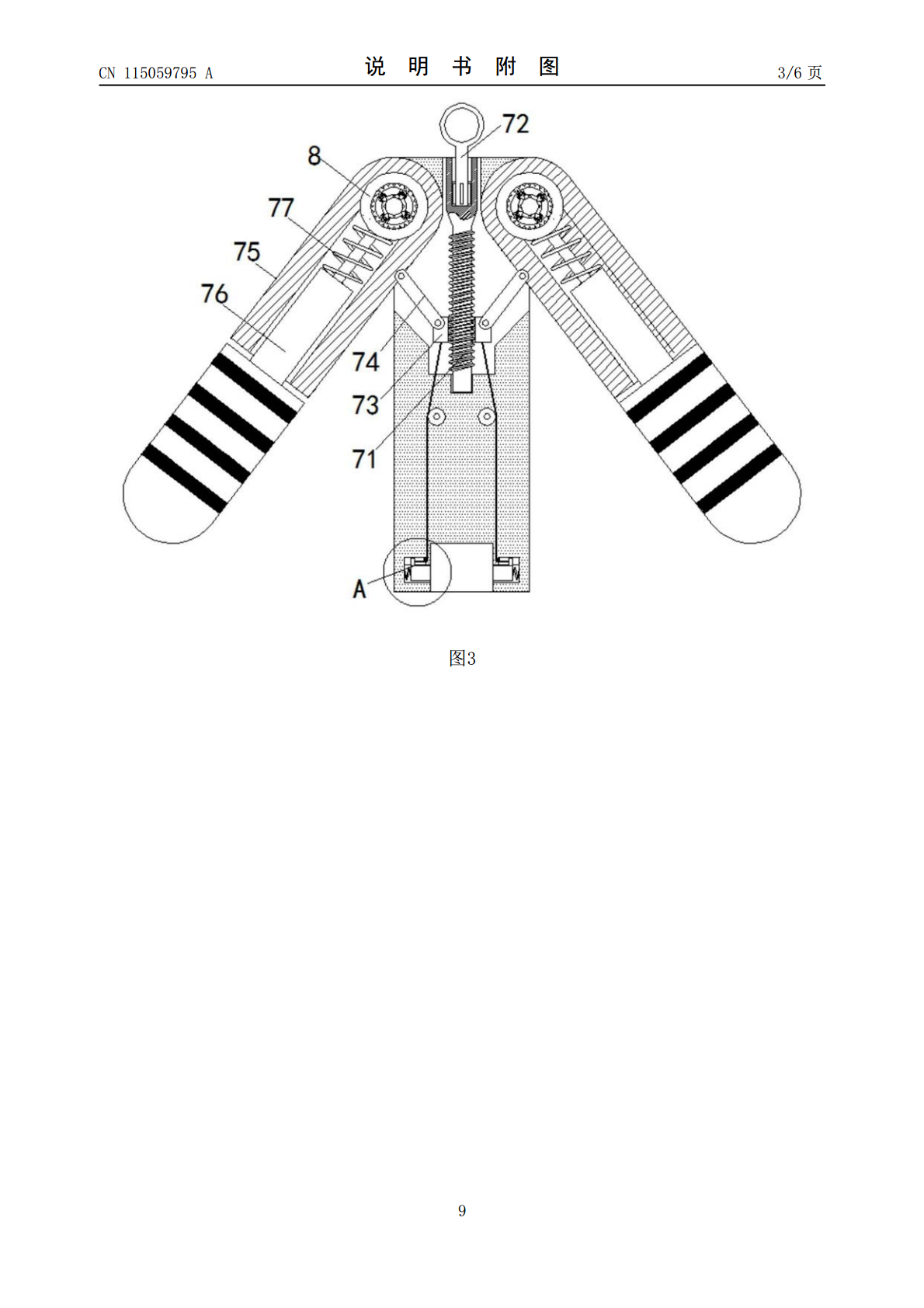

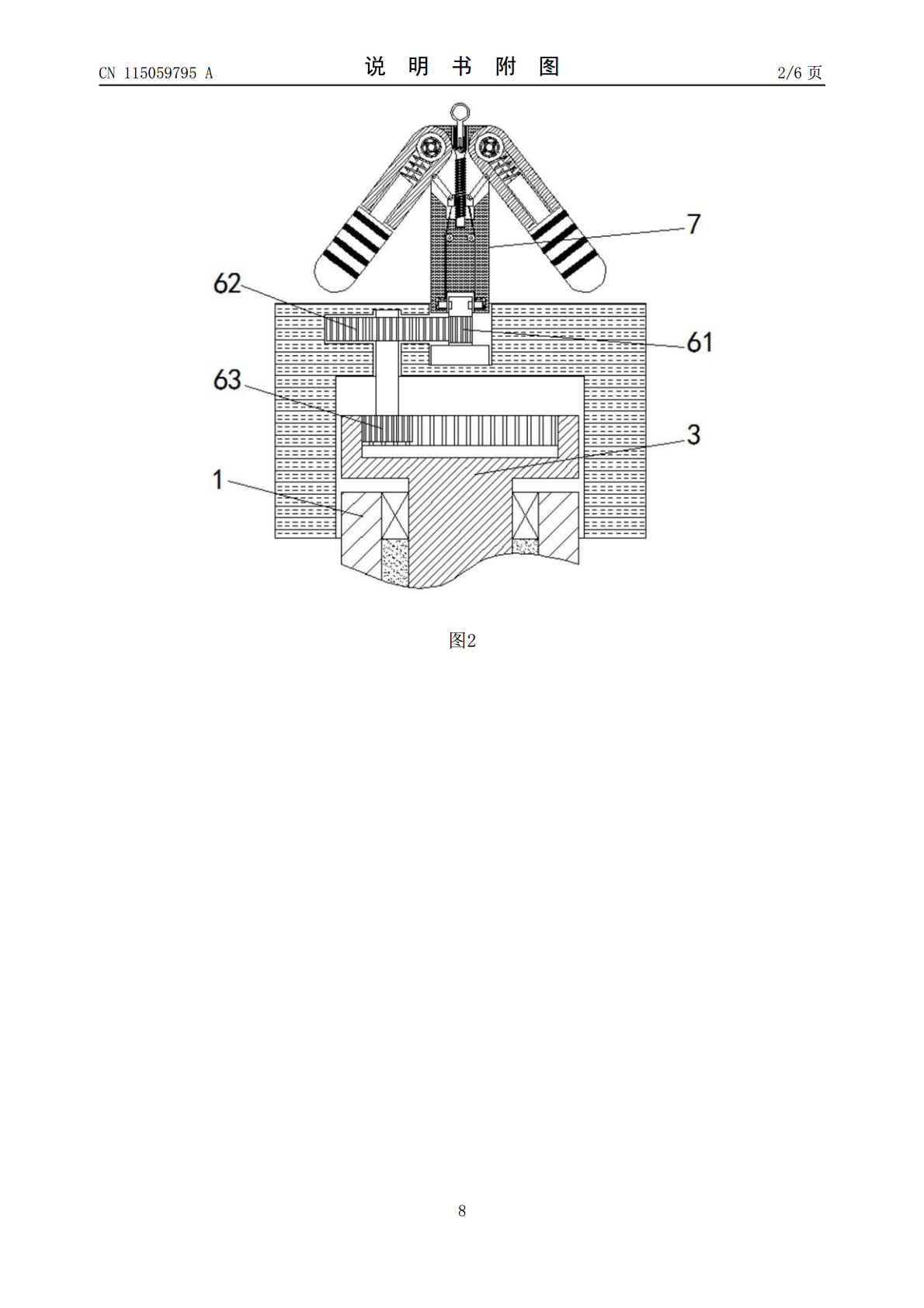

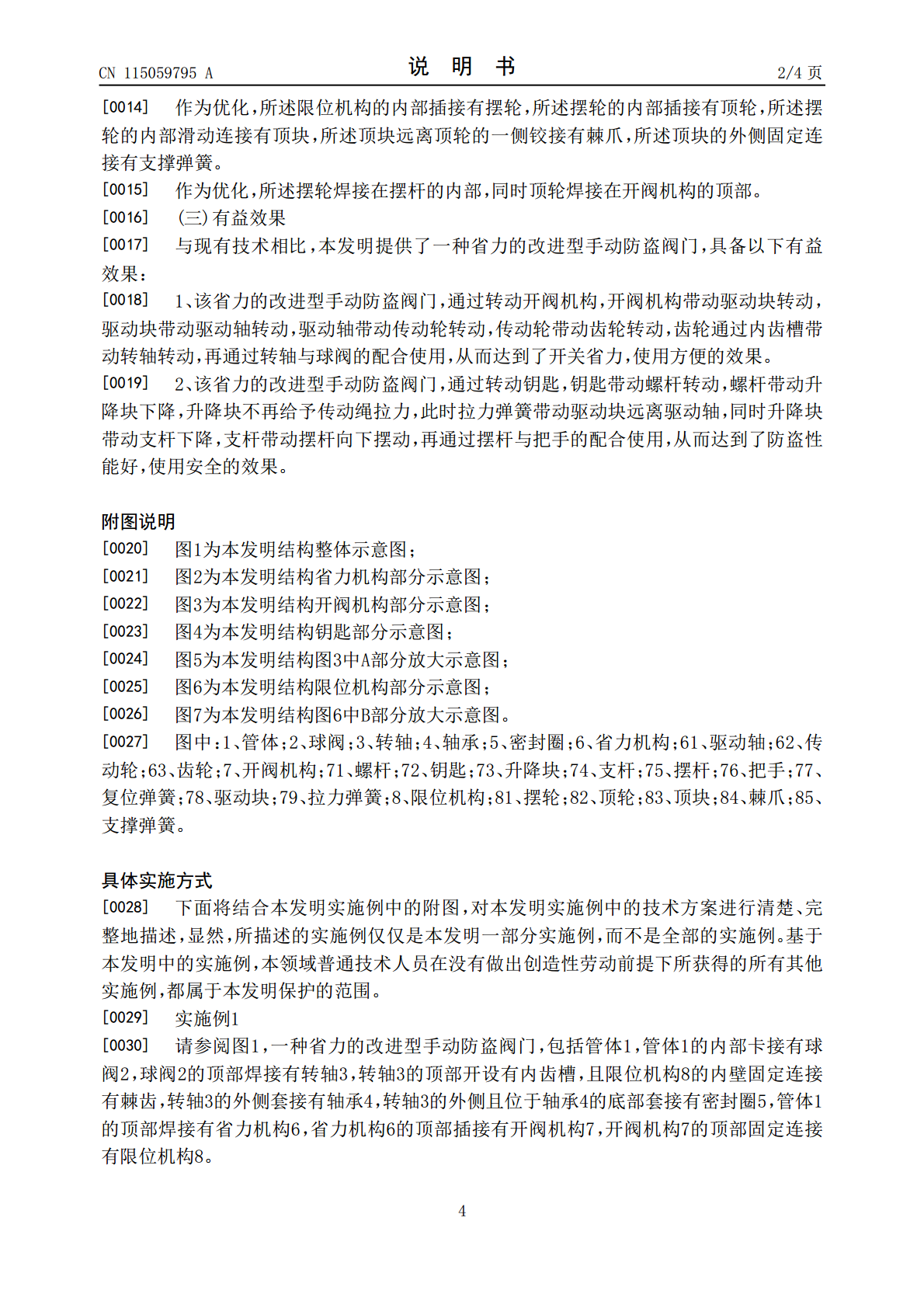

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115059795A(43)申请公布日2022.09.16(21)申请号202210785611.6(22)申请日2022.07.04(71)申请人覃佳慧地址241000安徽省芜湖市弋江区汽配路与创业路交汇处附近西(72)发明人覃佳慧纪凯(51)Int.Cl.F16K31/53(2006.01)F16K31/60(2006.01)F16K35/06(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种省力的改进型手动防盗阀门(57)摘要本发明涉及阀门技术领域，且公开了一种省力的改进型手动防盗阀门，包括管体，所述管体的内部卡接有球阀，所述球阀的顶部焊接有转轴，所述转轴的外侧套接有轴承，所述转轴的外侧且位于轴承的底部套接有密封圈，所述管体的顶部焊接有省力机构，所述省力机构的顶部插接有开阀机构，所述开阀机构的内部插接有螺杆，所述开阀机构的顶部固定连接有限位机构。该省力的改进型手动防盗阀门，通过转动开阀机构，开阀机构带动驱动块转动，驱动块带动驱动轴转动，驱动轴带动传动轮转动，传动轮带动齿轮转动，齿轮通过内齿槽带动转轴转动，再通过转轴与球阀的配合使用，从而达到了开关省力，使用方便的效果。CN115059795ACN115059795A权利要求书1/1页1.一种省力的改进型手动防盗阀门，包括管体(1)，其特征在于：所述管体(1)的内部卡接有球阀(2)，所述球阀(2)的顶部焊接有转轴(3)，所述转轴(3)的外侧套接有轴承(4)，所述转轴(3)的外侧且位于轴承(4)的底部套接有密封圈(5)，所述管体(1)的顶部焊接有省力机构(6)，所述省力机构(6)的顶部插接有开阀机构(7)，所述开阀机构(7)的顶部固定连接有限位机构(8)。2.根据权利要求1所述的一种省力的改进型手动防盗阀门，其特征在于：所述转轴(3)的顶部开设有内齿槽，且限位机构(8)的内壁固定连接有棘齿。3.根据权利要求1所述的一种省力的改进型手动防盗阀门，其特征在于：所述省力机构(6)的内部插接有驱动轴(61)，所述驱动轴(61)的左侧啮合有传动轮(62)，所述传动轮(62)的底部焊接有齿轮(63)。4.根据权利要求1或3所述的一种省力的改进型手动防盗阀门，其特征在于：所述驱动轴(61)的外侧开设有驱动槽，且驱动轴(61)插接在开阀机构(7)的底部，同时齿轮(63)啮合在转轴(3)顶部的内齿槽中。5.根据权利要求1所述的一种省力的改进型手动防盗阀门，其特征在于：所述开阀机构(7)的内部插接有螺杆(71)，所述螺杆(71)的顶部插接有钥匙(72)，所述螺杆(71)的外侧螺纹连接有升降块(73)，所述升降块(73)的顶部铰接有支杆(74)，所述支杆(74)的顶部铰接有摆杆(75)，所述摆杆(75)的内部滑动连接有把手(76)，所述把手(76)靠近摆杆(75)的一侧套接有复位弹簧(77)，所述开阀机构(7)的内壁滑动连接有驱动块(78)，所述驱动块(78)靠近开阀机构(7)内壁的一侧固定连接有拉力弹簧(79)。6.根据权利要求5所述的一种省力的改进型手动防盗阀门，其特征在于：所述摆杆(75)铰接在开阀机构(7)的顶部。7.根据权利要求5所述的一种省力的改进型手动防盗阀门，其特征在于：所述驱动块(78)通过传动绳传动连接在升降块(73)的底部。8.根据权利要求1所述的一种省力的改进型手动防盗阀门，其特征在于：所述限位机构(8)的内部插接有摆轮(81)，所述摆轮(81)的内部插接有顶轮(82)，所述摆轮(81)的内部滑动连接有顶块(83)，所述顶块(83)远离顶轮(82)的一侧铰接有棘爪(84)，所述顶块(83)的外侧固定连接有支撑弹簧(85)。9.根据权利要求3或8所述的一种省力的改进型手动防盗阀门，其特征在于：所述摆轮(81)焊接在摆杆(75)的内部，同时顶轮(82)焊接在开阀机构(7)的顶部。2CN115059795A说明书1/4页一种省力的改进型手动防盗阀门技术领域[0001]本发明涉及阀门技术领域，具体为一种省力的改进型手动防盗阀门。背景技术[0002]阀门是控制流动的流体介质的流量、流向、压力、温度等的机械装置，阀门是管道系统中基本的部件，阀门管件在技术上与泵一样，常常作为一个单独的类别进行讨论，阀门可用手动或者手轮，手柄或踏板操作，也可以通过控制来改变流体介质的压力，温度和流量变化。[0003]现有的手动阀门只需要人工手动转动阀门即可将阀门打开，当阀门在控制较为贵重的流体时，流体容易被偷盗，防盗性能较差，同时现有的手动阀门打开时需要较大的扭转力，有时需要借助工具才能将其打开，使用不方便。发明内容[0004](一)解决的技术问题[0005]针对现有技术的不足，本发明提供了一种省力的改进型手动防盗阀门，具
