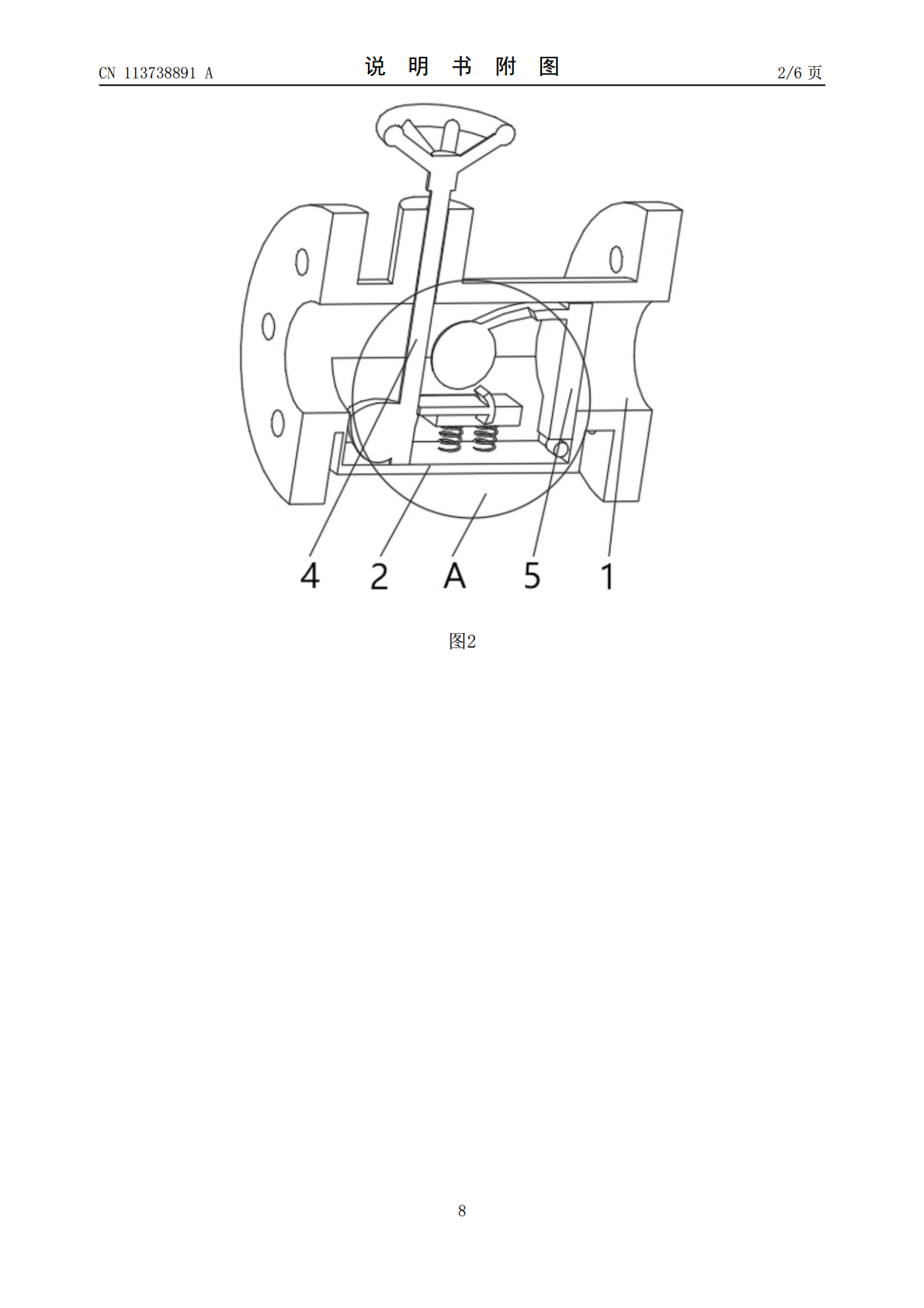

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113738891A(43)申请公布日2021.12.03(21)申请号202110914733.6(22)申请日2021.08.10(71)申请人霍孟伟地址311800浙江省绍兴市诸暨市姚江镇共青路(72)发明人霍孟伟(51)Int.Cl.F16K1/20(2006.01)F16K31/44(2006.01)B08B9/032(2006.01)F16K1/36(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种开关省力阀门(57)摘要本发明公开了一种开关省力阀门，包括阀体，所述阀体的底部固定连接有扩展块，所述阀体的内侧底部开设有扩展槽，所述扩展槽贯穿扩展块并且延伸至扩展块的内部，所述阀体的顶部安装有阀杆，所述阀杆贯穿阀体并且延伸至扩展槽的内部，所述阀杆的顶部固定连接有把手，所述扩展槽的内壁一侧转动连接有与阀体相适配的密封盖板，本发明涉及阀门技术领域。该开关省力阀门，达到了节省阀门使用的所需要的体力的目的，能够避免关闭阀门时水流产生的阻力，降低阀门的使用难度，提高了阀门内部的缓冲能力，能够降低内部零件碰撞时造成的磨损，提高了阀门的使用寿命，提高了阀门内部的清洁程度，能够避免内壁粘附杂质对水体造成二次污染。CN113738891ACN113738891A权利要求书1/1页1.一种开关省力阀门，包括阀体（1），其特征在于：所述阀体（1）的底部固定连接有扩展块（2），所述阀体（1）的内侧底部开设有扩展槽（3），所述扩展槽（3）贯穿扩展块（2）并且延伸至扩展块（2）的内部，所述阀体（1）的顶部安装有阀杆（4），所述阀杆（4）贯穿阀体（1）并且延伸至扩展槽（3）的内部，所述阀杆（4）的顶部固定连接有把手（11），所述扩展槽（3）的内壁一侧转动连接有与阀体（1）相适配的密封盖板（5），所述阀杆（4）位于扩展槽（3）内部的一端固定连接有半圆凸块（6），所述扩展槽（3）的内部靠近半圆凸块（6）的位置安装有启动装置（7），所述半圆凸块（6）的顶部安装有震荡装置（8），所述半圆凸块（6）远离阀杆（4）的一侧开设有延伸槽（9），所述延伸槽（9）的内部安装有外推装置（10）。2.根据权利要求1所述的一种开关省力阀门，其特征在于：所述启动装置（7）包括升降板（701），所述升降板（701）对称安装在扩展槽（3）的内壁并且与扩展槽（3）滑动连接，所述扩展槽（3）的内侧底部通过缓冲弹簧（702）与升降板（701）固定连接，所述升降板（701）的顶部滑动连接有推板（703），所述半圆凸块（6）与推板（703）滑动连接，所述推板（703）远离半圆凸块（6）的一端固定连接有弧形推板（704），所述弧形推板（704）与密封盖板（5）滑动连接。3.根据权利要求1所述的一种开关省力阀门，其特征在于：所述密封盖板（5）靠近阀杆（4）的一侧固定连接有延长板（12），所述延长板（12）远离密封盖板（5）的一端固定连接有配重球（13），所述延长板（12）和配重球（13）的顶部中间位置均开设有与阀杆（4）相适配的纵向穿孔（14）。4.根据权利要求1所述的一种开关省力阀门，其特征在于：所述震荡装置（8）包括水力板（801），所述水力板（801）与半圆凸块（6）滑动连接，所述阀杆（4）的外侧套设有升降环（802），所述升降环（802）和半圆凸块（6）之间转动连接有控制杆（803），所述水力板（801）的顶部与控制杆（803）转动连接，所述阀杆（4）的外侧位于升降环（802）的下方均匀安装有震荡杆（804），所述震荡杆（804）远离阀杆（4）的一端固定连接有敲击球（805）。5.根据权利要求1所述的一种开关省力阀门，其特征在于：所述外推装置（10）包括橡胶膜（101），所述橡胶膜（101）的一端对称安装有延展条（102），所述延展条（102）远离橡胶膜（101）的一端与延伸槽（9）固定连接，所述延伸槽（9）的内壁一侧通过弹性板（103）固定连接有外推球（104），所述外推球（104）与橡胶膜（101）滑动连接。6.根据权利要求5所述的一种开关省力阀门，其特征在于：所述橡胶膜（101）的外侧对称安装有金属软条（15），所述橡胶膜（101）延伸至延伸槽（9）外部的一端对称安装有磁铁块（16）。7.根据权利要求4所述的一种开关省力阀门，其特征在于：所述敲击球（805）靠近阀杆（4）的一侧对称开设有半球缺口，所述敲击球（805）远离阀杆（4）的一侧均匀安装有伸缩杆（17），所述伸缩杆（17）延伸至敲击球（805）的内部并且与敲击球（805）滑动连接，所述伸缩杆（17）延伸至敲击球（805）外部的一端固定连接有金属球（18）。2CN113738891A说明书1/4页一种开关省力阀门技术领域[0001
