一种便于收纳骨灰的火化机.pdf

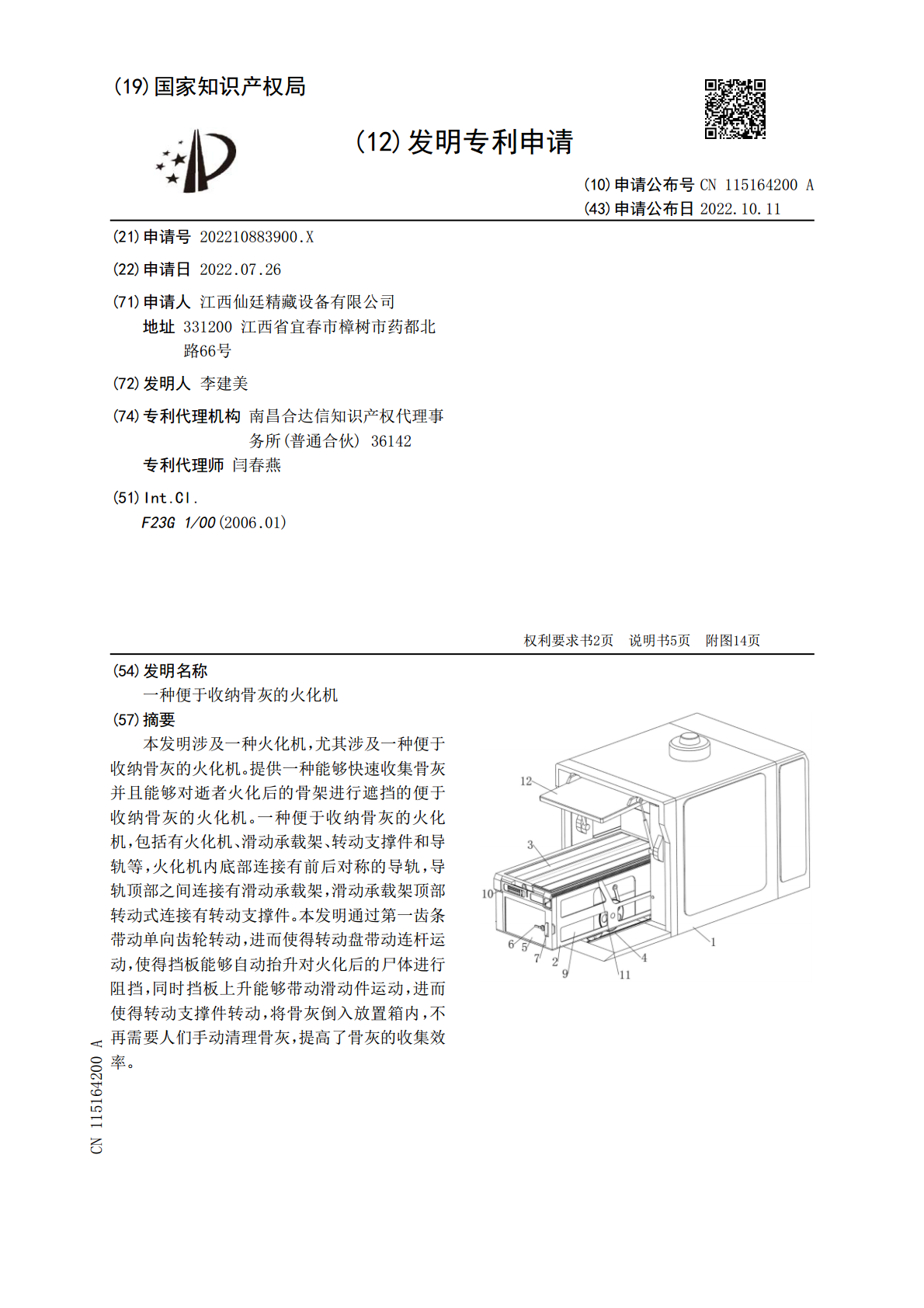

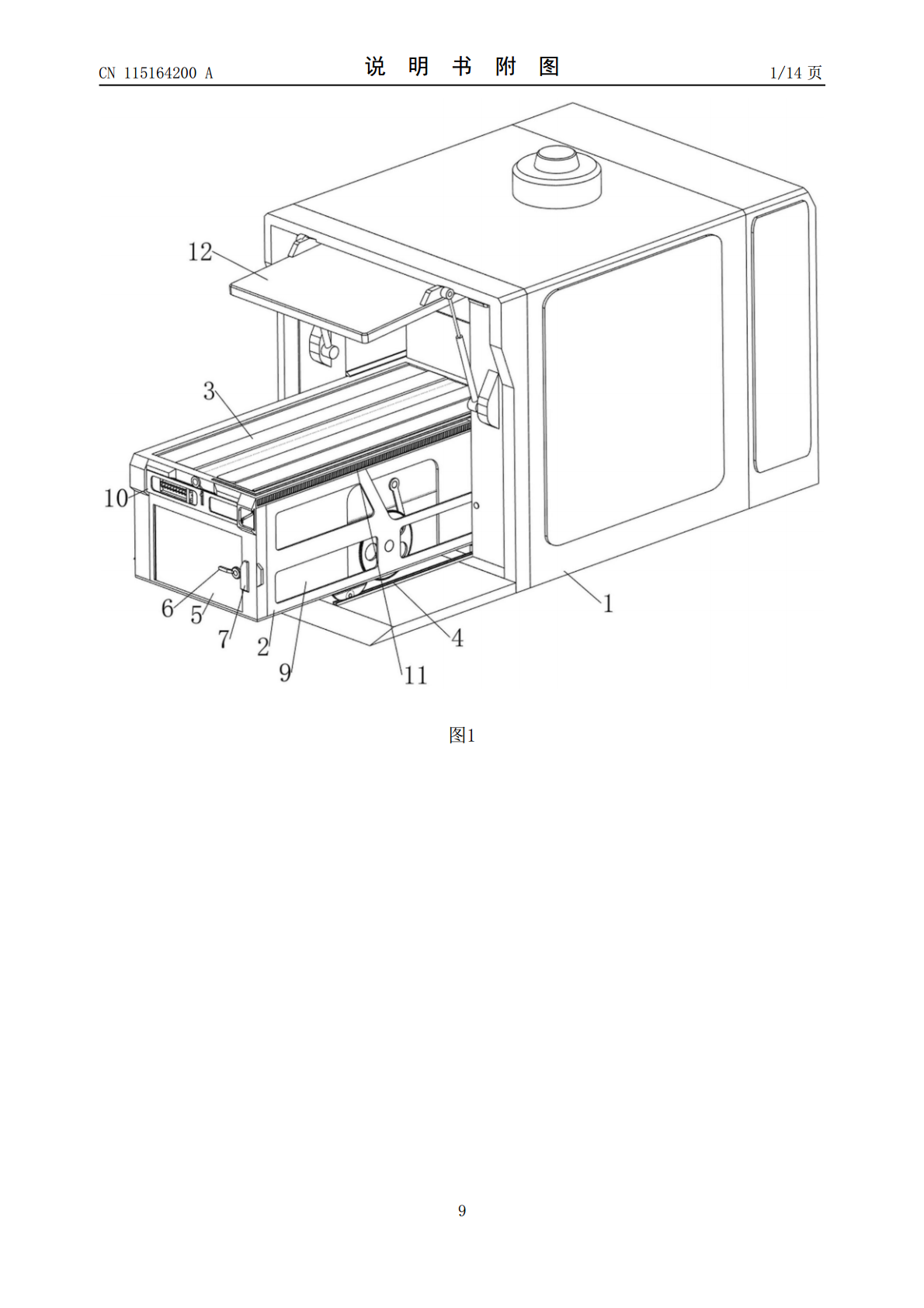

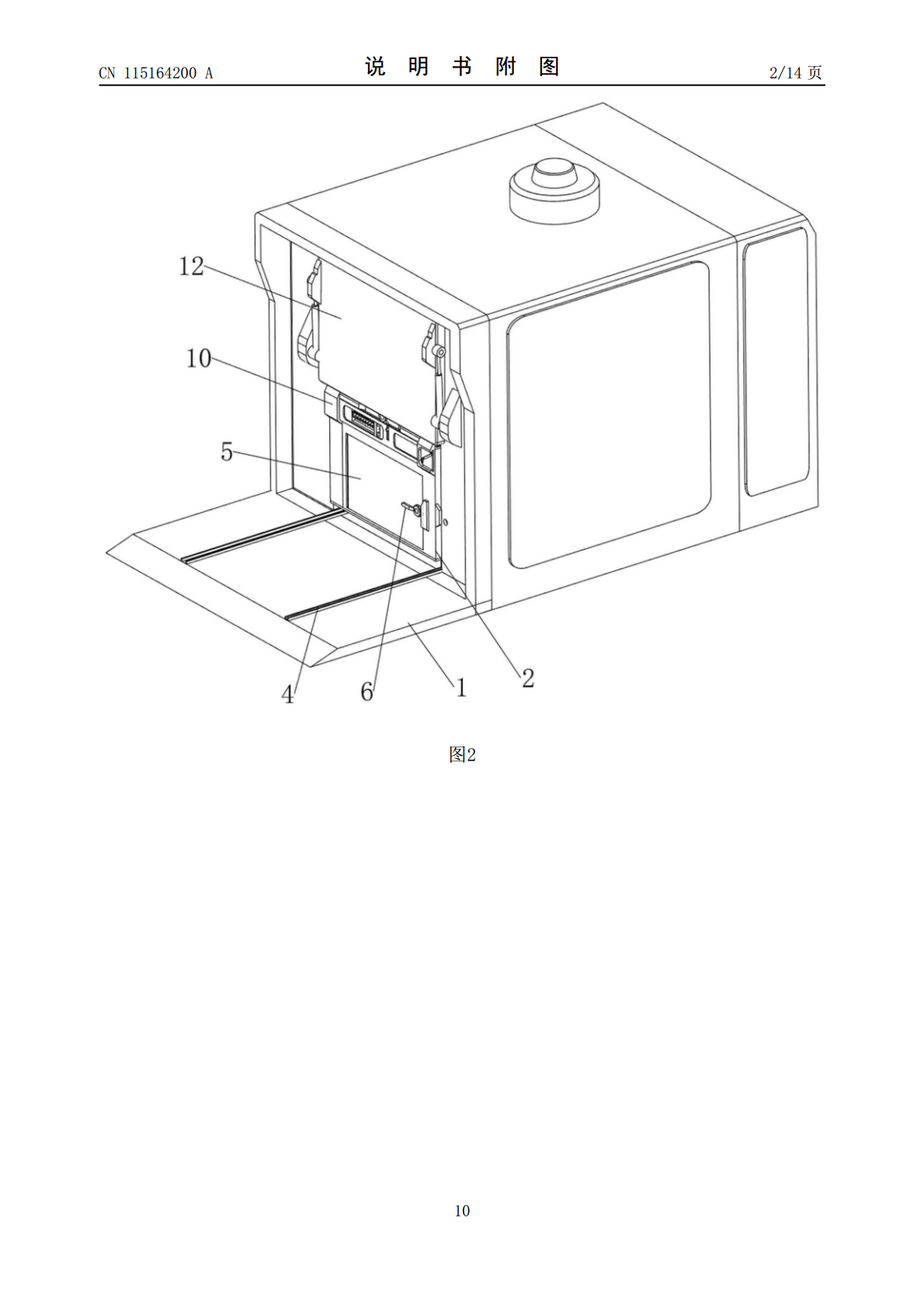

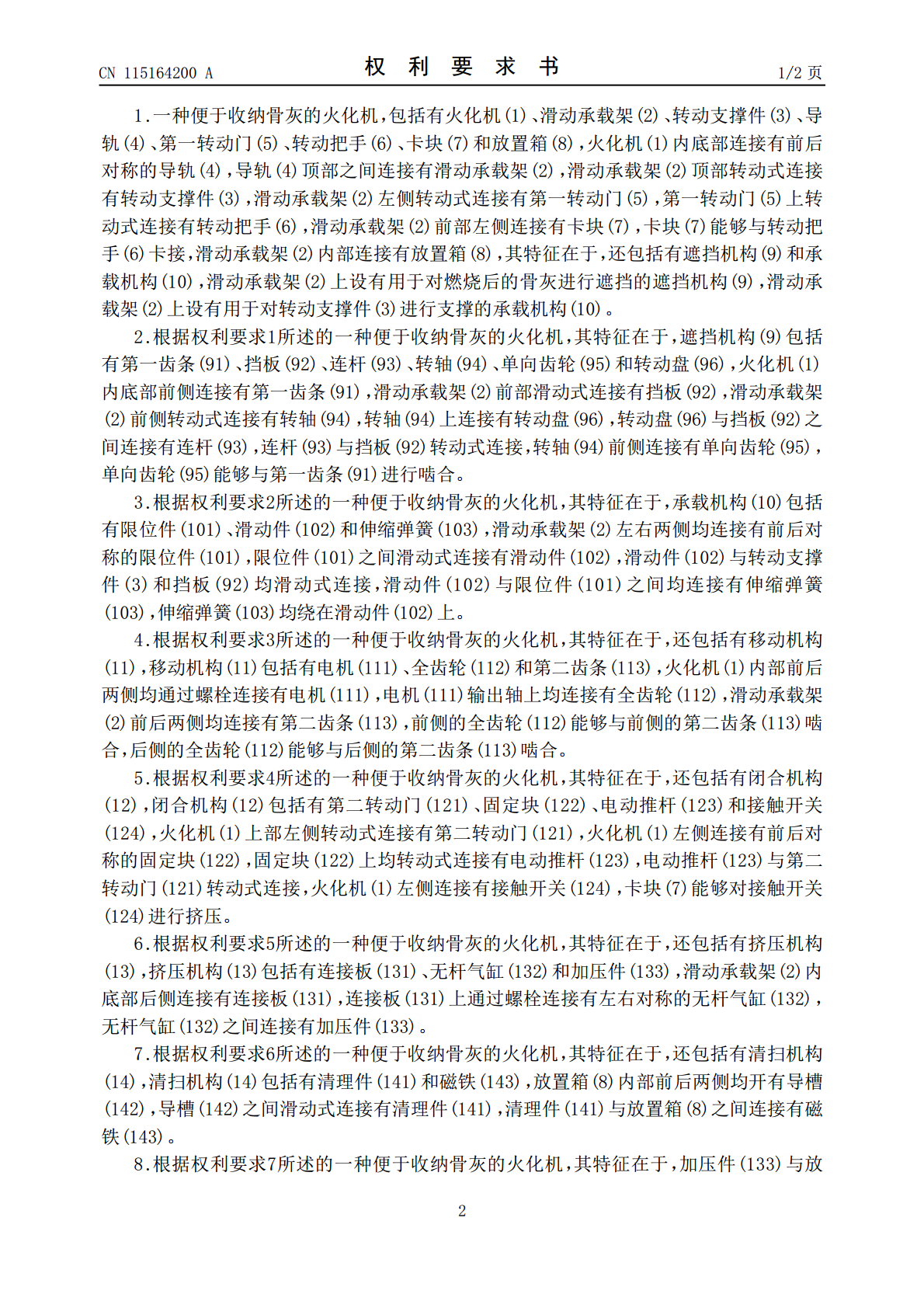

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115164200A(43)申请公布日2022.10.11(21)申请号202210883900.X(22)申请日2022.07.26(71)申请人江西仙廷精藏设备有限公司地址331200江西省宜春市樟树市药都北路66号(72)发明人李建美(74)专利代理机构南昌合达信知识产权代理事务所(普通合伙)36142专利代理师闫春燕(51)Int.Cl.F23G1/00(2006.01)权利要求书2页说明书5页附图14页(54)发明名称一种便于收纳骨灰的火化机(57)摘要本发明涉及一种火化机，尤其涉及一种便于收纳骨灰的火化机。提供一种能够快速收集骨灰并且能够对逝者火化后的骨架进行遮挡的便于收纳骨灰的火化机。一种便于收纳骨灰的火化机，包括有火化机、滑动承载架、转动支撑件和导轨等，火化机内底部连接有前后对称的导轨，导轨顶部之间连接有滑动承载架，滑动承载架顶部转动式连接有转动支撑件。本发明通过第一齿条带动单向齿轮转动，进而使得转动盘带动连杆运动，使得挡板能够自动抬升对火化后的尸体进行阻挡，同时挡板上升能够带动滑动件运动，进而使得转动支撑件转动，将骨灰倒入放置箱内，不再需要人们手动清理骨灰，提高了骨灰的收集效率。CN115164200ACN115164200A权利要求书1/2页1.一种便于收纳骨灰的火化机，包括有火化机(1)、滑动承载架(2)、转动支撑件(3)、导轨(4)、第一转动门(5)、转动把手(6)、卡块(7)和放置箱(8)，火化机(1)内底部连接有前后对称的导轨(4)，导轨(4)顶部之间连接有滑动承载架(2)，滑动承载架(2)顶部转动式连接有转动支撑件(3)，滑动承载架(2)左侧转动式连接有第一转动门(5)，第一转动门(5)上转动式连接有转动把手(6)，滑动承载架(2)前部左侧连接有卡块(7)，卡块(7)能够与转动把手(6)卡接，滑动承载架(2)内部连接有放置箱(8)，其特征在于，还包括有遮挡机构(9)和承载机构(10)，滑动承载架(2)上设有用于对燃烧后的骨灰进行遮挡的遮挡机构(9)，滑动承载架(2)上设有用于对转动支撑件(3)进行支撑的承载机构(10)。2.根据权利要求1所述的一种便于收纳骨灰的火化机，其特征在于，遮挡机构(9)包括有第一齿条(91)、挡板(92)、连杆(93)、转轴(94)、单向齿轮(95)和转动盘(96)，火化机(1)内底部前侧连接有第一齿条(91)，滑动承载架(2)前部滑动式连接有挡板(92)，滑动承载架(2)前侧转动式连接有转轴(94)，转轴(94)上连接有转动盘(96)，转动盘(96)与挡板(92)之间连接有连杆(93)，连杆(93)与挡板(92)转动式连接，转轴(94)前侧连接有单向齿轮(95)，单向齿轮(95)能够与第一齿条(91)进行啮合。3.根据权利要求2所述的一种便于收纳骨灰的火化机，其特征在于，承载机构(10)包括有限位件(101)、滑动件(102)和伸缩弹簧(103)，滑动承载架(2)左右两侧均连接有前后对称的限位件(101)，限位件(101)之间滑动式连接有滑动件(102)，滑动件(102)与转动支撑件(3)和挡板(92)均滑动式连接，滑动件(102)与限位件(101)之间均连接有伸缩弹簧(103)，伸缩弹簧(103)均绕在滑动件(102)上。4.根据权利要求3所述的一种便于收纳骨灰的火化机，其特征在于，还包括有移动机构(11)，移动机构(11)包括有电机(111)、全齿轮(112)和第二齿条(113)，火化机(1)内部前后两侧均通过螺栓连接有电机(111)，电机(111)输出轴上均连接有全齿轮(112)，滑动承载架(2)前后两侧均连接有第二齿条(113)，前侧的全齿轮(112)能够与前侧的第二齿条(113)啮合，后侧的全齿轮(112)能够与后侧的第二齿条(113)啮合。5.根据权利要求4所述的一种便于收纳骨灰的火化机，其特征在于，还包括有闭合机构(12)，闭合机构(12)包括有第二转动门(121)、固定块(122)、电动推杆(123)和接触开关(124)，火化机(1)上部左侧转动式连接有第二转动门(121)，火化机(1)左侧连接有前后对称的固定块(122)，固定块(122)上均转动式连接有电动推杆(123)，电动推杆(123)与第二转动门(121)转动式连接，火化机(1)左侧连接有接触开关(124)，卡块(7)能够对接触开关(124)进行挤压。6.根据权利要求5所述的一种便于收纳骨灰的火化机，其特征在于，还包括有挤压机构(13)，挤压机构(13)包括有连接板(131)、无杆气缸(132)和加压件(133)，滑动承载架(2)内底部后侧连接有连接板(131)，连接板(131)上通过螺栓连接有左右对称的无杆气缸(132)，无杆气缸
