一种用于平板火化机的骨灰冷却装置.pdf

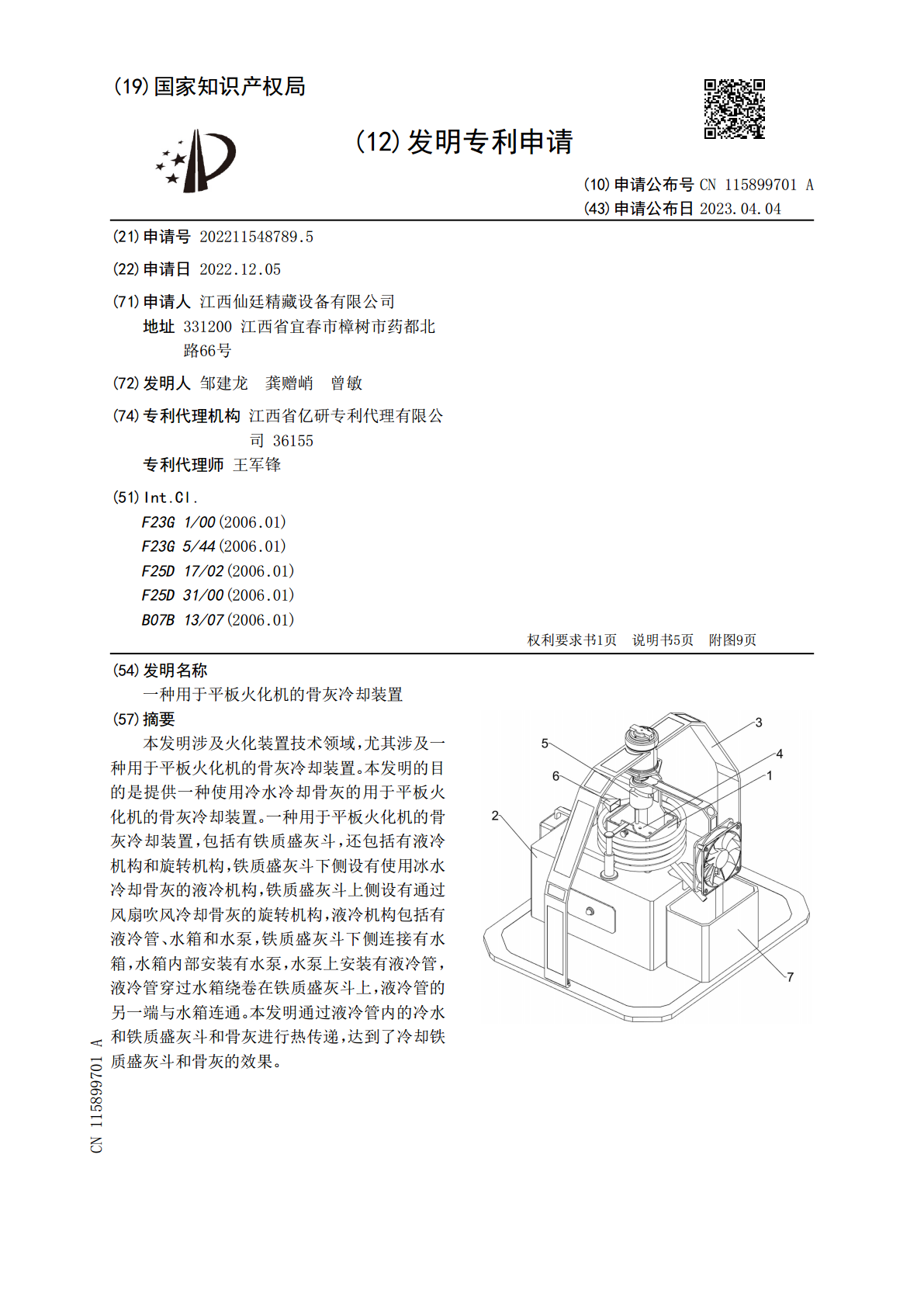

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115899701A(43)申请公布日2023.04.04(21)申请号202211548789.5(22)申请日2022.12.05(71)申请人江西仙廷精藏设备有限公司地址331200江西省宜春市樟树市药都北路66号(72)发明人邹建龙龚赠峭曾敏(74)专利代理机构江西省亿研专利代理有限公司36155专利代理师王军锋(51)Int.Cl.F23G1/00(2006.01)F23G5/44(2006.01)F25D17/02(2006.01)F25D31/00(2006.01)B07B13/07(2006.01)权利要求书1页说明书5页附图9页(54)发明名称一种用于平板火化机的骨灰冷却装置(57)摘要本发明涉及火化装置技术领域，尤其涉及一种用于平板火化机的骨灰冷却装置。本发明的目的是提供一种使用冷水冷却骨灰的用于平板火化机的骨灰冷却装置。一种用于平板火化机的骨灰冷却装置，包括有铁质盛灰斗，还包括有液冷机构和旋转机构，铁质盛灰斗下侧设有使用冰水冷却骨灰的液冷机构，铁质盛灰斗上侧设有通过风扇吹风冷却骨灰的旋转机构，液冷机构包括有液冷管、水箱和水泵，铁质盛灰斗下侧连接有水箱，水箱内部安装有水泵，水泵上安装有液冷管，液冷管穿过水箱绕卷在铁质盛灰斗上，液冷管的另一端与水箱连通。本发明通过液冷管内的冷水和铁质盛灰斗和骨灰进行热传递，达到了冷却铁质盛灰斗和骨灰的效果。CN115899701ACN115899701A权利要求书1/1页1.一种用于平板火化机的骨灰冷却装置，包括有铁质盛灰斗(1)，其特征是，还包括有液冷机构(2)和旋转机构(3)，铁质盛灰斗(1)下侧设有使用冷水冷却骨灰的液冷机构(2)，铁质盛灰斗(1)上侧设有通过风扇(32)吹风冷却骨灰的旋转机构(3)。2.如权利要求1所述的一种用于平板火化机的骨灰冷却装置，其特征是，液冷机构(2)包括有液冷管(21)、水箱(22)和水泵(23)，铁质盛灰斗(1)下侧连接有水箱(22)，水箱(22)内部安装有水泵(23)，水泵(23)上安装有液冷管(21)，液冷管(21)穿过水箱(22)绕卷在铁质盛灰斗(1)上，液冷管(21)的另一端与水箱(22)连通，冷水流经液冷管(21)，用于使铁质盛灰斗(1)和骨灰降温。3.如权利要求2所述的一种用于平板火化机的骨灰冷却装置，其特征是，旋转机构(3)包括有电机(31)、风扇(32)和固定杆(33)，水箱(22)下侧连接有固定杆(33)，水箱(22)和铁质盛灰斗(1)位于固定杆(33)内部，固定杆(33)上侧安装有电机(31)，电机(31)的输出轴上安装有风扇(32)，电机(31)位于铁质盛灰斗(1)上侧，风扇(32)用于对铁质盛灰斗(1)周围吹风。4.如权利要求1所述的一种用于平板火化机的骨灰冷却装置，其特征是，还包括有用于使骨灰中的粉状物和骨头分离的抖动机构(4)，抖动机构(4)包括有滤网板(41)、连杆(42)和动弹簧(43)，铁质盛灰斗(1)内部下侧连接有连杆(42)，连杆(42)上均绕卷有动弹簧(43)，连杆(42)上滑动式连接有滤网板(41)，动弹簧(43)两端均分别与铁质盛灰斗(1)和滤网板(41)连接，滤网板(41)用于滤过骨灰中的粉状物。5.如权利要求3所述的一种用于平板火化机的骨灰冷却装置，其特征是，还包括有使铁质盛灰斗(1)上下移动的升降机构(5)，升降机构(5)包括有空间凸轮(51)和压力弹簧(52)，电机(31)的输出轴上连接有空间凸轮(51)，空间凸轮(51)位于风扇(32)下侧，空间凸轮(51)的从动件上绕卷压力弹簧(52)，压力弹簧(52)两端分别与空间凸轮(51)的从动件上和铁质盛灰斗(1)连接，空间凸轮(51)和铁质盛灰斗(1)滑动式连接，空间凸轮(51)用于带动电机(31)上下移动。6.如权利要求2所述的一种用于平板火化机的骨灰冷却装置，其特征是，还包括有用于吸收骨灰中飘散出的细小颗粒的吸气机构(6)，吸气机构(6)包括有吸气管道(61)和收集箱(62)，水箱(22)左侧连接有收集箱(62)，收集箱(62)上侧连通有吸气管道(61)，吸气管道(61)吸气口位于铁质盛灰斗(1)上侧，吸气管道(61)用于吸收骨灰中飘散出的细小颗粒，收集箱(62)用于收集这些细小颗粒。7.如权利要求1所述的一种用于平板火化机的骨灰冷却装置，其特征是，还包括有用于收集骨灰的收集机构(7)，收集机构(7)包括有收纳箱(71)、收集管(72)、升降杆(73)、滑动板(74)、拉力弹簧(75)和卡销(76)，水箱(22)上侧连接有升降杆(73)，升降杆(73)内侧和铁质盛灰斗(1)内侧连接，铁质盛灰斗(1)前侧滑动式连接有卡销(76)，卡销(76)上绕卷有拉力弹簧(75)，拉力弹簧
