一种适用于长管道修复的双轴旋转管道修复鼓.pdf

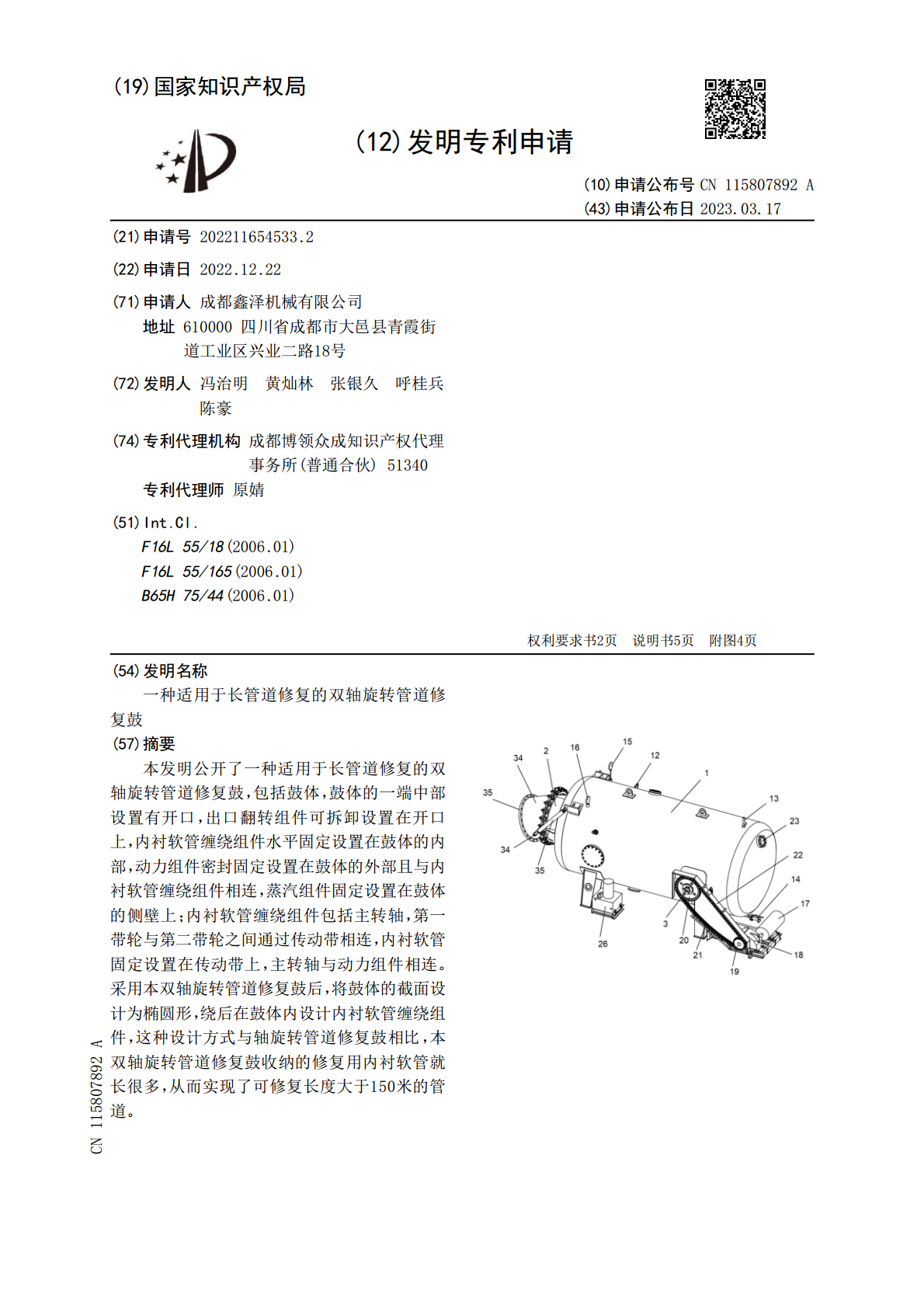

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115807892A(43)申请公布日2023.03.17(21)申请号202211654533.2(22)申请日2022.12.22(71)申请人成都鑫泽机械有限公司地址610000四川省成都市大邑县青霞街道工业区兴业二路18号(72)发明人冯治明黄灿林张银久呼桂兵陈豪(74)专利代理机构成都博领众成知识产权代理事务所(普通合伙)51340专利代理师原婧(51)Int.Cl.F16L55/18(2006.01)F16L55/165(2006.01)B65H75/44(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种适用于长管道修复的双轴旋转管道修复鼓(57)摘要本发明公开了一种适用于长管道修复的双轴旋转管道修复鼓，包括鼓体，鼓体的一端中部设置有开口，出口翻转组件可拆卸设置在开口上，内衬软管缠绕组件水平固定设置在鼓体的内部，动力组件密封固定设置在鼓体的外部且与内衬软管缠绕组件相连，蒸汽组件固定设置在鼓体的侧壁上；内衬软管缠绕组件包括主转轴，第一带轮与第二带轮之间通过传动带相连，内衬软管固定设置在传动带上，主转轴与动力组件相连。采用本双轴旋转管道修复鼓后，将鼓体的截面设计为椭圆形，绕后在鼓体内设计内衬软管缠绕组件，这种设计方式与轴旋转管道修复鼓相比，本双轴旋转管道修复鼓收纳的修复用内衬软管就长很多，从而实现了可修复长度大于150米的管道。CN115807892ACN115807892A权利要求书1/2页1.一种适用于长管道修复的双轴旋转管道修复鼓，其特征在于：包括鼓体(1)、蒸汽组件、动力组件、内衬软管缠绕组件和出口翻转组件，所述鼓体(1)的一端中部设置有开口(2)，所述出口翻转组件可拆卸设置在所述开口(2)上，所述内衬软管缠绕组件水平固定设置在所述鼓体(1)的内部且与所述开口(2)配合，所述动力组件密封固定设置在所述鼓体(1)的外部且与所述内衬软管缠绕组件相连，所述蒸汽组件固定设置在所述鼓体(1)的侧壁上；所述内衬软管缠绕组件包括主转轴(3)、副转轴(4)、第一带轮(5)、第二带轮(6)、传动带(7)、第一固定座(8)、第二固定座(9)、滑动座(10)和调节杆(11)，所述第一带轮(5)固定设置在所述主转轴(3)上，所述第二带轮(6)固定设置在所述副转轴(4)上，所述第一带轮(5)与所述第二带轮(6)之间通过所述传动带(7)相连，内衬软管固定设置在所述传动带(7)上，所述主转轴(3)与所述副转轴(4)互相平行且水平设置，所述主转轴(3)的两端分别通过所述第一固定座(8)固定在所述鼓体(1)的侧壁上，所述主转轴(3)与所述动力组件相连，所述副转轴(4)的两端分别转动设置在所述滑动座(10)上，所述滑动座(10)通过所述调节杆(11)设置在所述第二固定座(9)上，所述第二固定座(9)固定在所述鼓体(1)的侧壁上，所述主转轴(3)与所述副转轴(4)之间设置有张紧部件，所述张紧部件设置在所述传动带(7)内，所述传动带(7)与所述开口(2)配合。2.根据权利要求1所述的一种适用于长管道修复的双轴旋转管道修复鼓，其特征在于：所述蒸汽组件包括蒸汽接头(12)、安全阀(13)、排污阀(14)和监测组件，所述蒸汽接头(12)、所述监测组件和所述安全阀(13)均密封设置在所述鼓体(1)的顶部，所述排污阀(14)密封固定设置在所述鼓体(1)的底部。3.根据权利要求2所述的一种适用于长管道修复的双轴旋转管道修复鼓，其特征在于：所述监测组件包括气压表(15)和温度计(16)，所述气压表(15)和所述温度计(16)均密封固定设置在所述鼓体(1)的顶部。4.根据权利要求1‑3中任一项所述的一种适用于长管道修复的双轴旋转管道修复鼓，其特征在于：所述动力组件包括驱动件(17)、硬齿面圆柱齿轮减速器(18)、主传动轮(19)、副传动轮(20)和传动链条(21)，所述副传动轮(20)固定设置在所述主转轴(3)的端部，所述主传动轮(19)与所述副传动轮(20)之间通过所述传动链条(21)相连，所述主传动轮(19)设置在所述硬齿面圆柱齿轮减速器(18)的输出轴上，所述硬齿面圆柱齿轮减速器(18)的输入端与所述驱动件(17)的输出轴相连，所述主传动轮(19)、所述副传动轮(20)和所述传动链条(21)设置在护罩(22)内。5.根据权利要求1‑3中任一项所述的一种适用于长管道修复的双轴旋转管道修复鼓，其特征在于：所述鼓体(1)的一端上部设置有视镜(23)，所述视镜(23)与所述开口(2)相对设置。6.根据权利要求1‑3中任一项所述的一种适用于长管道修复的双轴旋转管道修复鼓，其特征在于：所述出口翻转组件包括翻转短节、旋转轴(24)、液压缸(25)和液压站(26)，所述翻转短节可拆卸设置在所述
