一种伸缩电风扇.pdf

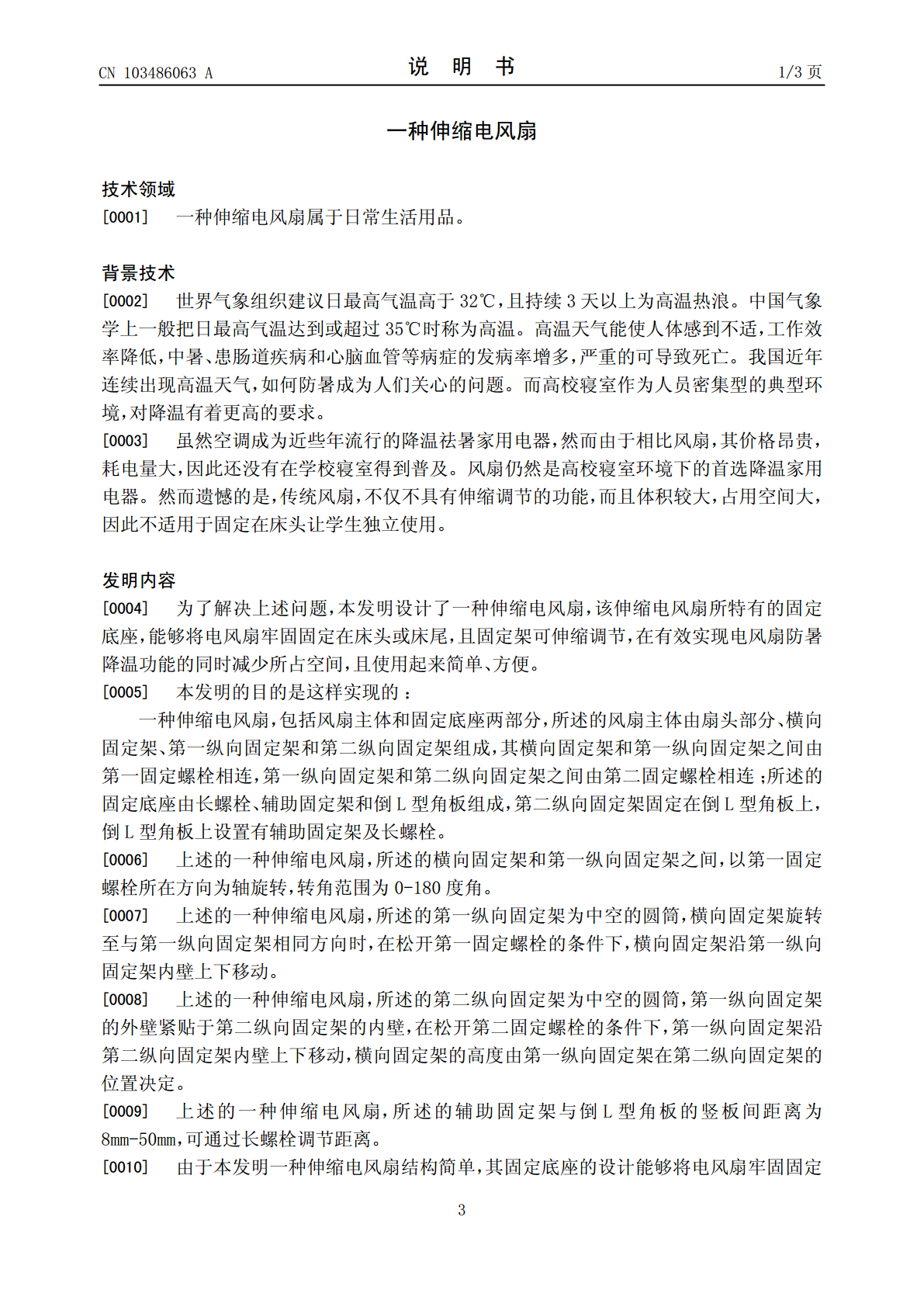

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103486063103486063A(43)申请公布日2014.01.01(21)申请号201310477918.0(22)申请日2013.10.14(71)申请人无锡艾科瑞思产品设计与研究有限公司地址214070江苏省无锡市蠡园开发区建筑西路599号1幢305室(72)发明人赵春城王刚单金莲(51)Int.Cl.F04D25/08(2006.01)F04D29/00(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称一种伸缩电风扇(57)摘要一种伸缩电风扇属于日常生活用品；该伸缩电风扇包括风扇主体和固定底座两部分，所述的风扇主体由扇头部分、横向固定架、第一纵向固定架和第二纵向固定架组成；所述的固定底座由长螺栓、辅助固定架和倒L型角板组成；所述的横向固定架和第一纵向固定架之间可旋转，横向固定架可沿第一纵向固定架内壁上下移动，第一纵向固定架可沿第二纵向固定架内壁上下移动；本发明能够将电风扇牢固固定在床头或床尾的横梁或架子上，并能实现旋转、伸缩调节，具有使用方便、节省空间、便于收纳等优点。CN103486063ACN103486ACN103486063A权利要求书1/1页1.一种伸缩电风扇，其特征在于包括风扇主体和固定底座两部分，所述的风扇主体由扇头部分（1）、横向固定架（2）、第一纵向固定架（3）和第二纵向固定架（4）组成，其横向固定架（2）和第一纵向固定架（3）之间由第一固定螺栓（5）相连，第一纵向固定架（3）和第二纵向固定架（4）之间由第二固定螺栓（6）相连；所述的固定底座由长螺栓（7）、辅助固定架（8）和倒L型角板（9）组成，第二纵向固定架（4）固定在倒L型角板（9）上，倒L型角板（9）上设置有辅助固定架（8）及长螺栓（7）。2.根据权利要求1所述的一种伸缩电风扇，其特征在于所述的横向固定架（2）和第一纵向固定架（3）之间，以第一固定螺栓（5）所在方向为轴旋转，转角范围为0-180度角。3.根据权利要求1所述的一种伸缩电风扇，其特征在于所述的第一纵向固定架（3）为中空的圆筒，横向固定架（2）旋转至与第一纵向固定架（3）相同方向时，在松开第一固定螺栓（5）的条件下，横向固定架（2）沿第一纵向固定架（3）内壁上下移动。4.根据权利要求1所述的一种伸缩电风扇，其特征在于所述的第二纵向固定架（4）为中空的圆筒，第一纵向固定架（3）的外壁紧贴于第二纵向固定架（4）的内壁，在松开第二固定螺栓（6）的条件下，第一纵向固定架（3）沿第二纵向固定架（4）内壁上下移动，横向固定架（2）的高度由第一纵向固定架（3）在第二纵向固定架（4）的位置决定。5.根据权利要求1所述的一种伸缩电风扇，其特征在于所述的辅助固定架（8）与倒L型角板（9）的竖板间距离为8mm-50mm，可通过长螺栓（7）调节距离。2CN103486063A说明书1/3页一种伸缩电风扇技术领域[0001]一种伸缩电风扇属于日常生活用品。背景技术[0002]世界气象组织建议日最高气温高于32℃，且持续3天以上为高温热浪。中国气象学上一般把日最高气温达到或超过35℃时称为高温。高温天气能使人体感到不适，工作效率降低，中暑、患肠道疾病和心脑血管等病症的发病率增多，严重的可导致死亡。我国近年连续出现高温天气，如何防暑成为人们关心的问题。而高校寝室作为人员密集型的典型环境，对降温有着更高的要求。[0003]虽然空调成为近些年流行的降温祛暑家用电器，然而由于相比风扇，其价格昂贵，耗电量大，因此还没有在学校寝室得到普及。风扇仍然是高校寝室环境下的首选降温家用电器。然而遗憾的是，传统风扇，不仅不具有伸缩调节的功能，而且体积较大，占用空间大，因此不适用于固定在床头让学生独立使用。发明内容[0004]为了解决上述问题，本发明设计了一种伸缩电风扇，该伸缩电风扇所特有的固定底座，能够将电风扇牢固固定在床头或床尾，且固定架可伸缩调节，在有效实现电风扇防暑降温功能的同时减少所占空间，且使用起来简单、方便。[0005]本发明的目的是这样实现的：一种伸缩电风扇，包括风扇主体和固定底座两部分，所述的风扇主体由扇头部分、横向固定架、第一纵向固定架和第二纵向固定架组成，其横向固定架和第一纵向固定架之间由第一固定螺栓相连，第一纵向固定架和第二纵向固定架之间由第二固定螺栓相连；所述的固定底座由长螺栓、辅助固定架和倒L型角板组成，第二纵向固定架固定在倒L型角板上，倒L型角板上设置有辅助固定架及长螺栓。[0006]上述的一种伸缩电风扇，所述的横向固定架和第一纵向固定架之间，以第一固定螺栓所在方向为轴旋转，转角范围为0-180度角。[0007]上述的一种伸缩电风扇，所述的第一纵向固定
