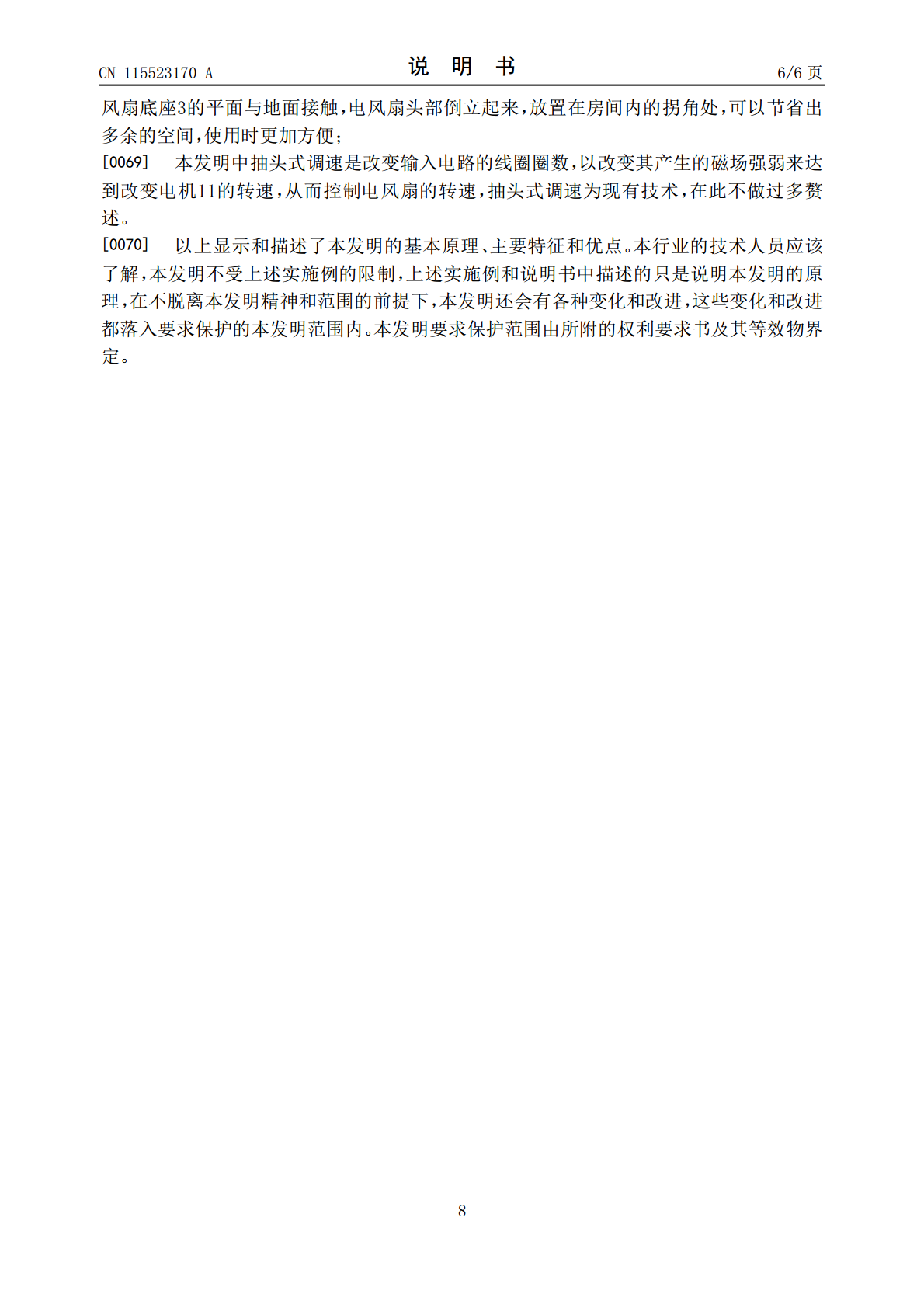

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115523170A(43)申请公布日2022.12.27(21)申请号202210180754.4(22)申请日2022.02.26(71)申请人屈琳地址310000浙江省杭州市滨江区滨兴路与长河路交叉路口10幢502室(72)发明人屈琳杨安龙(51)Int.Cl.F04D27/00(2006.01)F04D29/00(2006.01)F04D29/063(2006.01)F04D29/32(2006.01)权利要求书1页说明书6页附图3页(54)发明名称一种电风扇转速控制方法及电风扇(57)摘要本发明属于电风扇技术领域，具体的说是一种电风扇转速控制方法及电风扇，包括壳体和立柱，壳体内设有电机，电机的转动轴上固定扇叶座，扇叶座表面设有扇叶，扇叶靠近扇叶座的一端铰接有倾斜杆，一号顶板与倾斜杆固定连接，一号顶板与扇叶座之间固定连接有弹簧，一号顶板远离倾斜杆的一端设置有二号顶板，壳体内的限位柱与壳体内壁固定连接，限位柱内开设有通孔，通孔内套设有推杆，推杆远离二号顶板的一端设置转动杆，转动杆上套设有一号皮带轮与凸轮，立柱内部设有二号皮带轮，本发明通过一号皮带轮和二号皮带轮之间的配合，改变凸轮角度，从而调节风量的大小，使电风扇在相同的转速下，对风量大小调节更加精细，提高了电风扇的使用效果。CN115523170ACN115523170A权利要求书1/1页1.一种电风扇，其特征在于：包括壳体(1)和立柱(2)，所述壳体(1)内设有电机(11)，所述电机(11)与壳体(1)之间通过支撑柱(12)固定连接；所述电机(11)的转动轴上固定连接有扇叶座(13)，所述扇叶座(13)表面设有扇叶(14)，所述扇叶(14)的数量一个以上，扇叶(14)与扇叶座(13)之间活动连接；所述扇叶(14)靠近扇叶座(13)的一端铰接有倾斜杆(15)，所述倾斜杆(15)与扇叶座(13)转动连接；所述倾斜杆(15)远离扇叶(14)一端设置有一号顶板(151)，所述一号顶板(151)与倾斜杆(15)固定连接；所述一号顶板(151)与扇叶座(13)之间固定连接有弹簧(152)，所述一号顶板(151)远离倾斜杆(15)的一端设置有二号顶板(16)；所述二号顶板(16)与一号顶板(151)连接，所述壳体(1)内设置有限位柱(17)，限位柱(17)与壳体(1)内壁固定连接；所述限位柱(17)内开设有通孔(171)，所述通孔(171)内套设有推杆(161)，所述推杆(161)一端与二号顶板(16)固定连接；所述推杆(161)远离二号顶板(16)的一端设置转动杆(18)，所述转动杆(18)与壳体(1)转动连接；所述转动杆(18)上套设有一号皮带轮(181)与凸轮(182)，所述一号皮带轮(181)、凸轮(182)与转动杆(18)固定连接；所述立柱(2)内部设置二号皮带轮(21)，所述二号皮带轮(21)内部套设有自锁摇杆(24)，二号皮带轮(21)与自锁摇杆(24)固定连接，所述自锁摇杆(24)与立柱(2)转动连接；所述二号皮带轮(21)与一号皮带轮(181)之间通过皮带(183)转动连接。2.根据权利要求1所述的一种电风扇，其特征在于：所述二号顶板(16)上开设有凹槽(162)，所述凹槽(162)的数量一个以上，所述凹槽(162)内设有滚轴(163)。3.根据权利要求1所述的一种电风扇，其特征在于：所述支撑柱(12)、倾斜杆(15)、一号顶板(151)、二号顶板(16)、推杆(161)和限位柱(17)，均由轻质合金制成。4.根据权利要求1所述的一种电风扇，其特征在于：所述立柱(2)内壁设置有滑扣槽(22)，所述滑扣槽(22)内套设有卡扣(23)，所述卡扣(23)与滑扣槽(22)之间滑动连接。5.根据权利要求1所述的一种电风扇，其特征在于：所述立柱(2)远离壳体(1)的一端与底座(3)铰接，所述底座(3)上开设有卡槽(31)。6.一种电风扇转速控制方法，用于控制上述权利要求1‑5中所述电风扇的转速，其特征在于：所述电风扇转速控制方法采用抽头式调速。2CN115523170A说明书1/6页一种电风扇转速控制方法及电风扇技术领域[0001]本发明属于电风扇技术领域，具体的说是一种电风扇转速控制方法及电风扇。背景技术[0002]电风扇是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气，广泛用于家庭、教室、办公室、商店、医院和宾馆等场所，常见的家用电风扇本质上属于轴流风机，即风的流向平行于扇叶的旋转轴。[0003]在使用电风扇的过程中，普通电风扇是通过调节不同挡位的方式，转速的改变，进而达到减小或增大风量的效果，但是普通电风扇的挡位分为三档，在入秋晚上睡觉时，由于昼夜温差较大，人们入睡前
