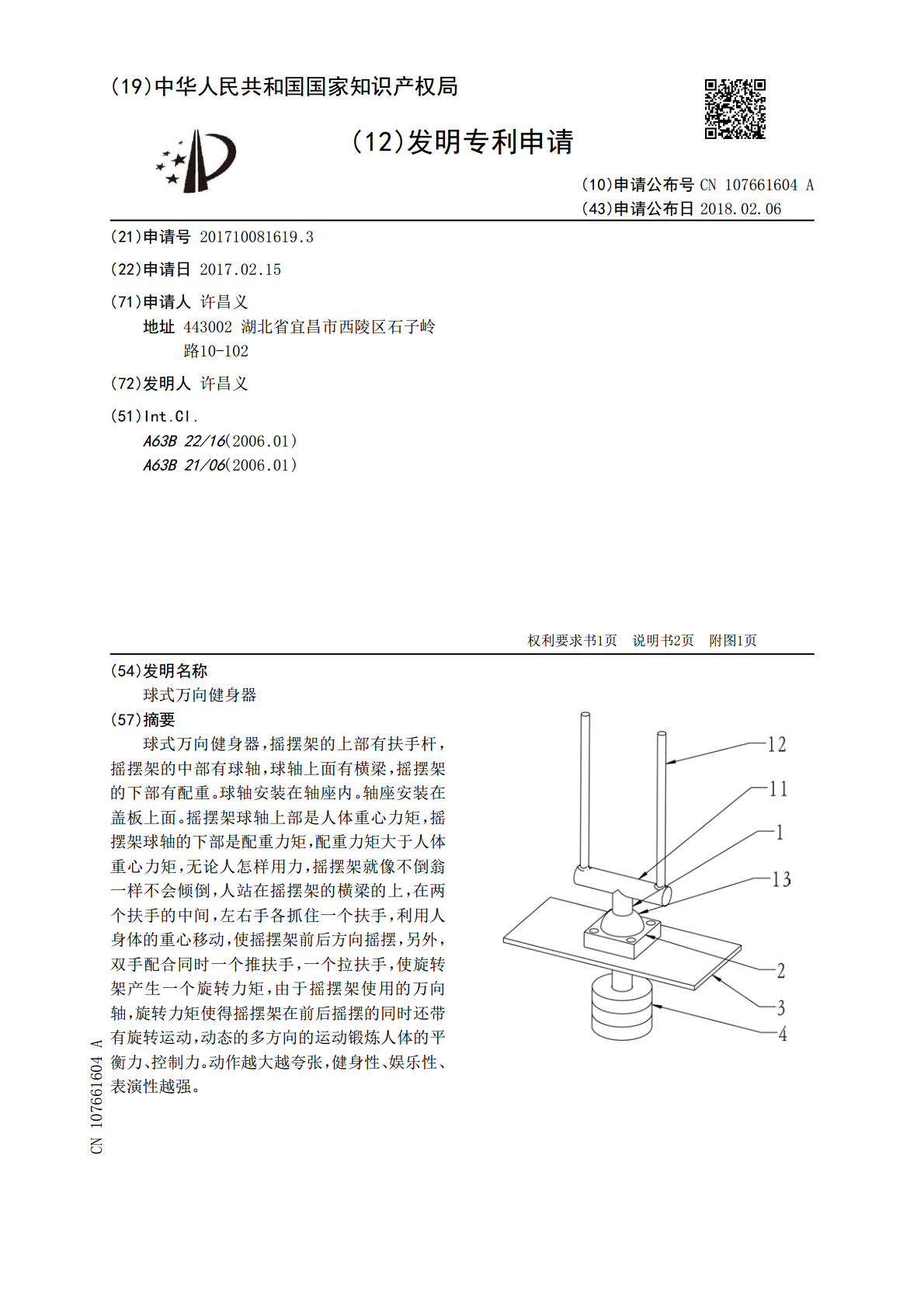

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107661604A(43)申请公布日2018.02.06(21)申请号201710081619.3(22)申请日2017.02.15(71)申请人许昌义地址443002湖北省宜昌市西陵区石子岭路10-102(72)发明人许昌义(51)Int.Cl.A63B22/16(2006.01)A63B21/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称球式万向健身器(57)摘要球式万向健身器，摇摆架的上部有扶手杆，摇摆架的中部有球轴，球轴上面有横梁，摇摆架的下部有配重。球轴安装在轴座内。轴座安装在盖板上面。摇摆架球轴上部是人体重心力矩，摇摆架球轴的下部是配重力矩，配重力矩大于人体重心力矩，无论人怎样用力，摇摆架就像不倒翁一样不会倾倒，人站在摇摆架的横梁的上，在两个扶手的中间，左右手各抓住一个扶手，利用人身体的重心移动，使摇摆架前后方向摇摆，另外，双手配合同时一个推扶手，一个拉扶手，使旋转架产生一个旋转力矩，由于摇摆架使用的万向轴，旋转力矩使得摇摆架在前后摇摆的同时还带有旋转运动，动态的多方向的运动锻炼人体的平衡力、控制力。动作越大越夸张，健身性、娱乐性、表演性越强。CN107661604ACN107661604A权利要求书1/1页1.球式万向健身器，其结构是有球轴，其特征是：摇摆架的上部有扶手杆，摇摆架的中部有球轴，球轴上面有横梁，摇摆架的下部有配重。2.根据权利要求1所述的球式万向健身器，其特征是：球轴安装在轴座内。3.根据权利要求1所述的球式万向健身器，其特征是：轴座安装在盖板上面。4.根据权利要求1所述的球式万向健身器，其特征是：盖板与地面等高，配重在地面下。5.球式万向健身器，其方法是球轴一端用配重，其特征是：人站在摇摆架的横梁的上，在两个扶手的中间，左右手各抓住一个扶手，摇摆架球轴上部是人体重心力矩，摇摆架球轴的下部是配重力矩，配重力矩大于人体重心力矩。2CN107661604A说明书1/2页球式万向健身器技术领域[0001]本发明涉及健身器材，尤其是“球式万向健身器”，主要是用在室内供专业运动员训练或安装在室外的公共健身场地。背景技术[0002]中国专利申请号：201620154788.6，“一种摇摆机健身器材”，提到的这健身器，在很多室外的公共健身场能够看到。运动时，由于手扶在一个固定的横杆上，基本上只有下半身运动，上半身运动幅度非常小，运动方向只能是前后摆动。中国专利申请号：201310103662.7“一种健身器材”，优点是通过座垫与弹性装置固定连接，弹性装置与底座固定连接，使用者坐在座垫上，以座垫作为基准受力点摇摆身体，在弹性装置的配合作用下，身体受到来自弹性装置各个方向的反作用力，此时，使用者受到的反作用力在其相对应运动强度承载力量范围之内，由此实现对身体的韧带、肌肉和腰部等各个部位的锻炼。这项专利申请提出的健身器，使整个人在器材上面，能多方向的、动态的运动，效果较好，但是因为人是坐在上面的，所以运动量很小，锻炼效果不是很高。发明内容[0003]为了完善健身器材，本发明力图提供一种球式万向健身器，运动幅度大，运动方式是摇摆与旋转的叠加，健身效果及表演效果较好。[0004]本发明解决其技术问题所采用的技术方案是：球式万向健身器，摇摆架的上部有扶手杆，摇摆架的中部有球轴，球轴上面有横梁，摇摆架的下部有配重。球轴安装在轴座内。轴座安装在盖板上面。盖板与地面等高，配重在地面下。[0005]球式万向健身器使用方法是，人站在摇摆架的横梁的上，在两个扶手的中间，左右手各抓住一个扶手，随着整个身体重心来回向前，向后的移动，左右手配合推拉扶手，扶手也是动态的，随着摇摆架的摇动幅度加大，身体的摇摆幅度加大，手臂的推拉力也不断加大。另外，在前后摇摆的同时，身体的重心再增加左右摇摆，双手配合同时一个推扶手，一个拉扶手，使旋转架产生一个旋转力矩，由于摇摆架使用的万向轴，旋转力矩使得摇摆架在前后摇摆的同时还带有旋转运动，运动方式是摇摆与旋转的叠加，这种动态的、多方向的运动对人体的平衡能力、控制能力都是一种极好的锻炼。球式万向健身器，其方法球轴一端用配重，摇摆架球轴上部是人体重心力矩，摇摆架球轴的下部是配重力矩，配重力矩大于人体重心力矩，所以无论人怎样用力，摇摆架就像不倒翁一样不会倾倒，摇摆架的偏角可达正负20度，人的全身都在一个动态的过程中运动，在动态中与摇摆架平衡，全身都参与了运动，运动的幅度大。动作越大越夸张，健身性、娱乐性、表演性越强。配重在盖板下面，是在地下坑中，安装好后是看不到配重的，所以球式万向健身器看上去是很简洁的，运动起来给人一种奇特的感觉。[0006]本发明的有益效果是，球式万向健身器，摇摆架球轴上部是人体重心力矩，摇摆架
