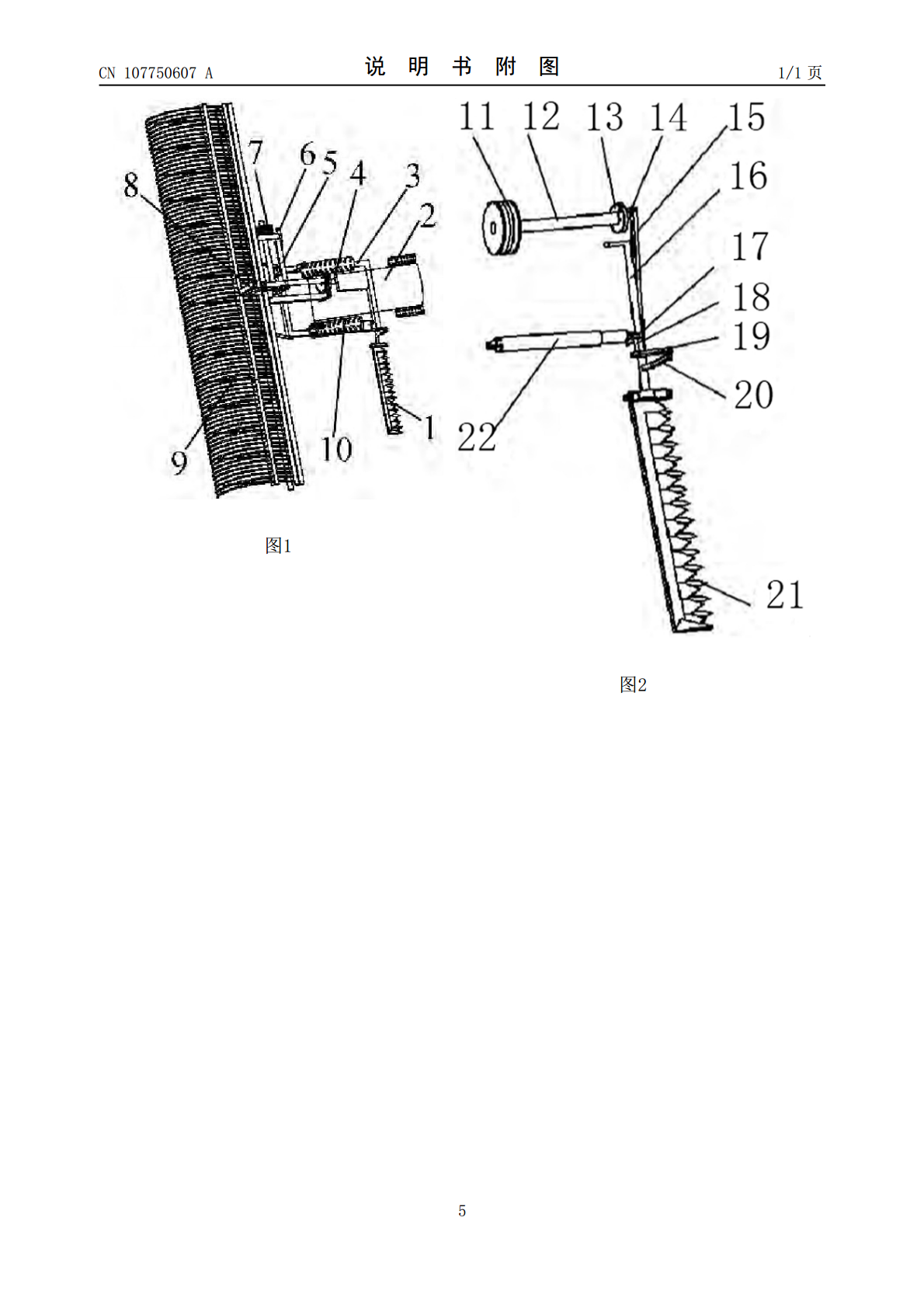

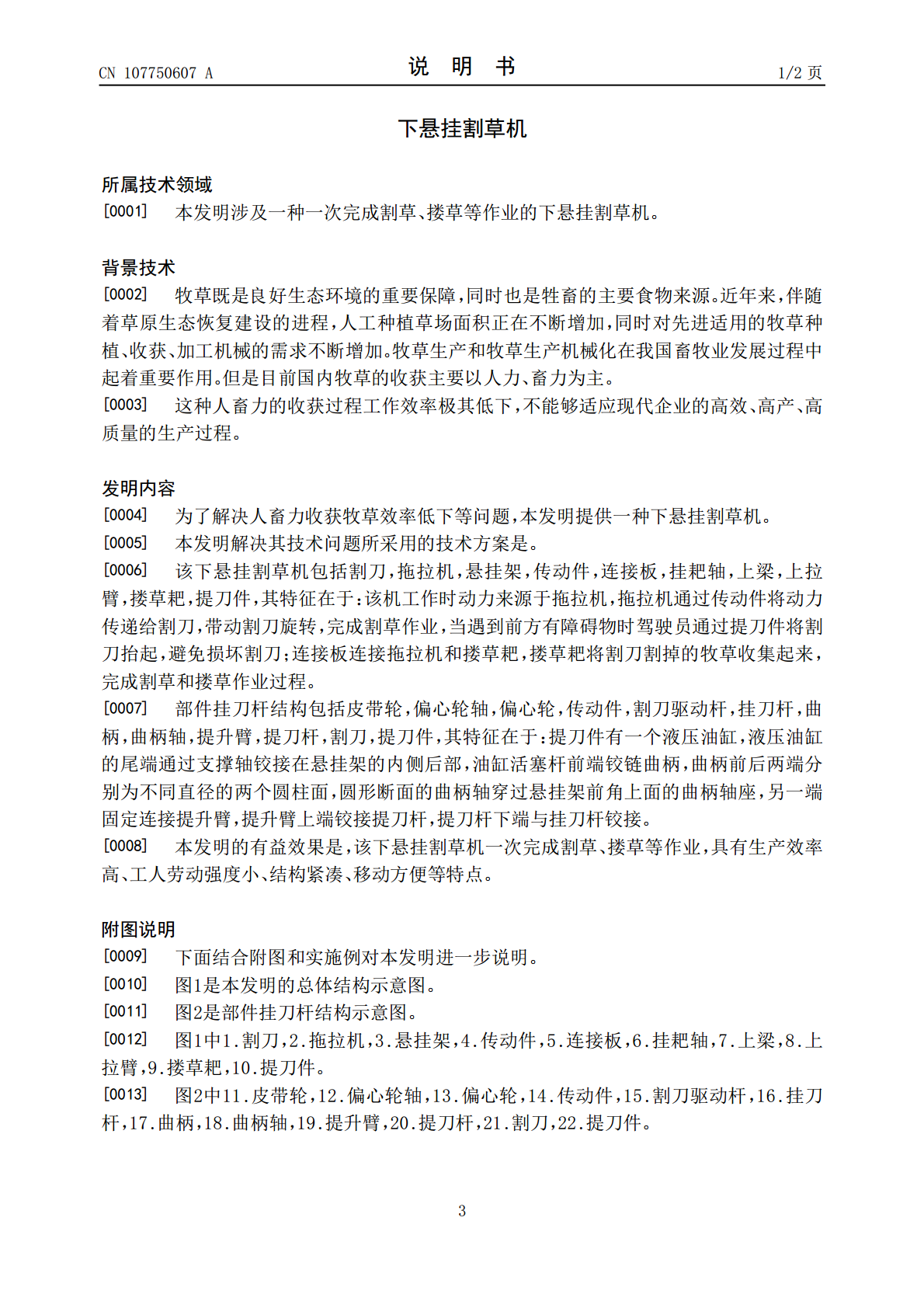

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107750607A(43)申请公布日2018.03.06(21)申请号201610691756.4(22)申请日2016.08.22(71)申请人姜丹宁地址110179辽宁省沈阳市浑南新区学成路2号雍熙金园F0511(72)发明人姜丹宁(51)Int.Cl.A01D43/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称下悬挂割草机(57)摘要一种能一次完成割草、搂草等作业的下悬挂割草机，该装置主要包括割刀，拖拉机，悬挂架，传动件，连接板，挂耙轴，上梁，上拉臂，搂草耙，提刀件，其中该机工作时动力来源于拖拉机，拖拉机通过传动件将动力传递给割刀，带动割刀旋转，完成割草作业，当遇到前方有障碍物时驾驶员通过提刀件将割刀抬起，避免损坏割刀；连接板连接拖拉机和搂草耙，搂草耙将割刀割掉的牧草收集起来，完成割草和搂草作业过程；该下悬挂割草机具有生产效率高、工人劳动强度小、结构紧凑、移动方便等特点。CN107750607ACN107750607A权利要求书1/1页1.一种下悬挂割草机，包括割刀，拖拉机，悬挂架，传动件，连接板，挂耙轴，上梁，上拉臂，搂草耙，提刀件，其特征是：能够一次完成割草、搂草等作业。2.根据权利要求1所述的下悬挂割草机，其特征在于，该机工作时动力来源于拖拉机，拖拉机通过传动件将动力传递给割刀，带动割刀旋转，完成割草作业，当遇到前方有障碍物时驾驶员通过提刀件将割刀抬起，避免损坏割刀；连接板连接拖拉机和搂草耙，搂草耙将割刀割掉的牧草收集起来，完成割草和搂草作业过程。3.根据权利要求1所述的下悬挂割草机，其特征在于，提刀件有一个液压油缸，液压油缸的尾端通过支撑轴铰接在悬挂架的内侧后部，油缸活塞杆前端铰链曲柄，曲柄前后两端分别为不同直径的两个圆柱面，圆形断面的曲柄轴穿过悬挂架前角上面的曲柄轴座，另一端固定连接提升臂，提升臂上端铰接提刀杆，提刀杆下端与挂刀杆铰接。2CN107750607A说明书1/2页下悬挂割草机所属技术领域[0001]本发明涉及一种一次完成割草、搂草等作业的下悬挂割草机。背景技术[0002]牧草既是良好生态环境的重要保障，同时也是牲畜的主要食物来源。近年来，伴随着草原生态恢复建设的进程，人工种植草场面积正在不断增加，同时对先进适用的牧草种植、收获、加工机械的需求不断增加。牧草生产和牧草生产机械化在我国畜牧业发展过程中起着重要作用。但是目前国内牧草的收获主要以人力、畜力为主。[0003]这种人畜力的收获过程工作效率极其低下，不能够适应现代企业的高效、高产、高质量的生产过程。发明内容[0004]为了解决人畜力收获牧草效率低下等问题，本发明提供一种下悬挂割草机。[0005]本发明解决其技术问题所采用的技术方案是。[0006]该下悬挂割草机包括割刀，拖拉机，悬挂架，传动件，连接板，挂耙轴，上梁，上拉臂，搂草耙，提刀件，其特征在于：该机工作时动力来源于拖拉机，拖拉机通过传动件将动力传递给割刀，带动割刀旋转，完成割草作业，当遇到前方有障碍物时驾驶员通过提刀件将割刀抬起，避免损坏割刀；连接板连接拖拉机和搂草耙，搂草耙将割刀割掉的牧草收集起来，完成割草和搂草作业过程。[0007]部件挂刀杆结构包括皮带轮，偏心轮轴，偏心轮，传动件，割刀驱动杆，挂刀杆，曲柄，曲柄轴，提升臂，提刀杆，割刀，提刀件，其特征在于：提刀件有一个液压油缸，液压油缸的尾端通过支撑轴铰接在悬挂架的内侧后部，油缸活塞杆前端铰链曲柄，曲柄前后两端分别为不同直径的两个圆柱面，圆形断面的曲柄轴穿过悬挂架前角上面的曲柄轴座，另一端固定连接提升臂，提升臂上端铰接提刀杆，提刀杆下端与挂刀杆铰接。[0008]本发明的有益效果是，该下悬挂割草机一次完成割草、搂草等作业，具有生产效率高、工人劳动强度小、结构紧凑、移动方便等特点。附图说明[0009]下面结合附图和实施例对本发明进一步说明。[0010]图1是本发明的总体结构示意图。[0011]图2是部件挂刀杆结构示意图。[0012]图1中1.割刀，2.拖拉机，3.悬挂架，4.传动件，5.连接板，6.挂耙轴，7.上梁，8.上拉臂，9.搂草耙，10.提刀件。[0013]图2中11.皮带轮，12.偏心轮轴，13.偏心轮，14.传动件，15.割刀驱动杆，16.挂刀杆，17.曲柄，18.曲柄轴，19.提升臂，20.提刀杆，21.割刀，22.提刀件。3CN107750607A说明书2/2页具体实施方式[0014]在图1中，包括割刀，拖拉机，悬挂架，传动件，连接板，挂耙轴，上梁，上拉臂，搂草耙，提刀件，其中悬挂架（3）是一个矩形框架，里面装有传动件（4）和提刀件（10），悬挂架的前框上面设有上凸的可与拖拉机底盘连接的连接板（5），后面两侧各有一个竖立的
