一种木建筑承重梁柱及其生产方法.pdf

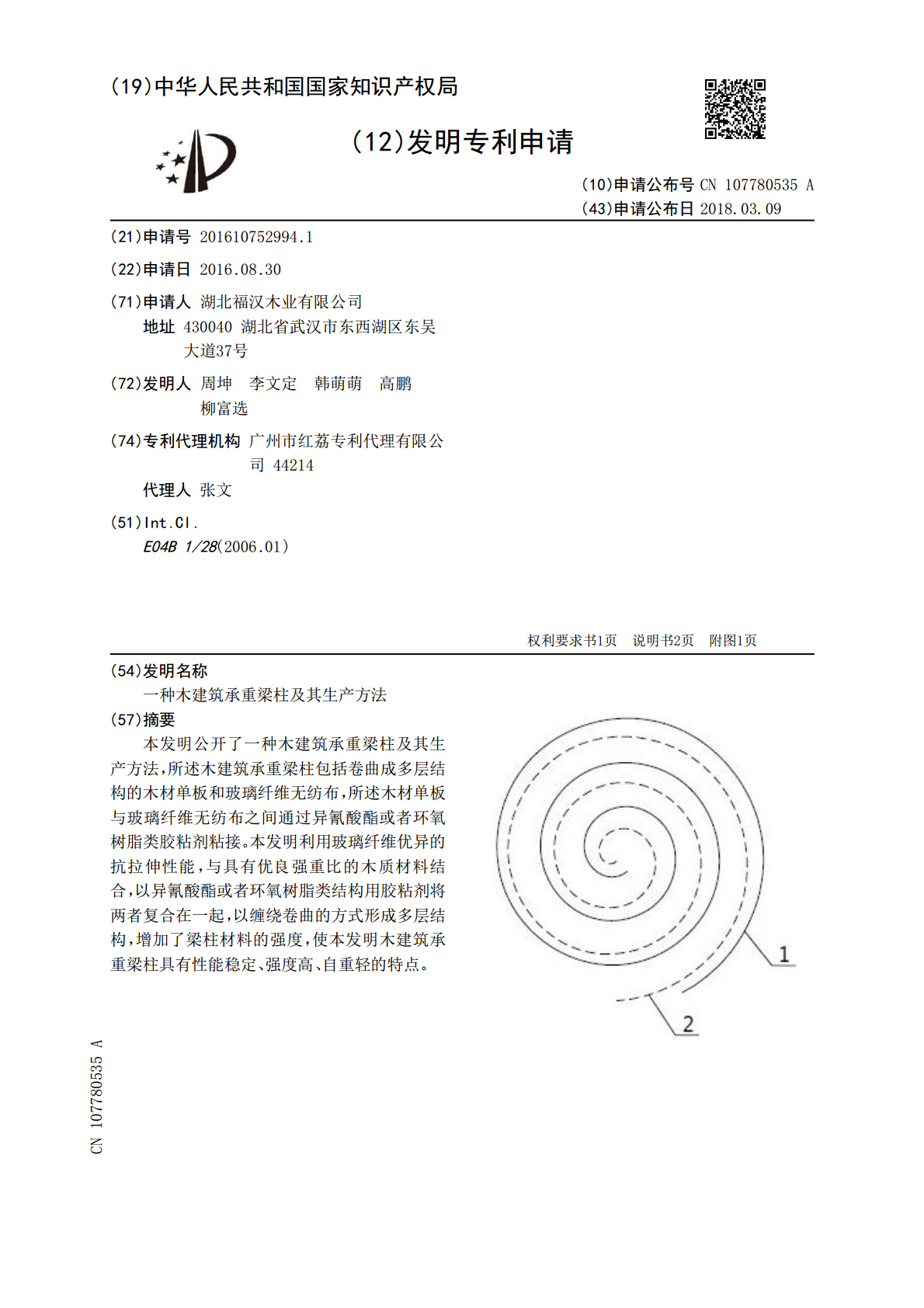

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107780535A(43)申请公布日2018.03.09(21)申请号201610752994.1(22)申请日2016.08.30(71)申请人湖北福汉木业有限公司地址430040湖北省武汉市东西湖区东吴大道37号(72)发明人周坤李文定韩萌萌高鹏柳富选(74)专利代理机构广州市红荔专利代理有限公司44214代理人张文(51)Int.Cl.E04B1/28(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种木建筑承重梁柱及其生产方法(57)摘要本发明公开了一种木建筑承重梁柱及其生产方法，所述木建筑承重梁柱包括卷曲成多层结构的木材单板和玻璃纤维无纺布，所述木材单板与玻璃纤维无纺布之间通过异氰酸酯或者环氧树脂类胶粘剂粘接。本发明利用玻璃纤维优异的抗拉伸性能，与具有优良强重比的木质材料结合，以异氰酸酯或者环氧树脂类结构用胶粘剂将两者复合在一起，以缠绕卷曲的方式形成多层结构，增加了梁柱材料的强度，使本发明木建筑承重梁柱具有性能稳定、强度高、自重轻的特点。CN107780535ACN107780535A权利要求书1/1页1.一种木建筑承重梁柱，其特征在于：包括卷曲成多层结构的木材单板和玻璃纤维无纺布，所述木材单板与玻璃纤维无纺布之间通过异氰酸酯或者环氧树脂类胶粘剂粘接。2.根据权利要求1所述的木建筑承重梁柱，其特征在于：所述木材单板的纤维纵向与承重梁柱的轴向方向一致。3.一种如权利要求1所述的木建筑承重梁柱的生产方法，其特征在于：包括以下步骤：1)将旋切后的木材单板干燥至含水率8-10%，将干燥后的单板按要求拼宽（宽度等于梁柱的高度），将单板以同样规格幅面整张化后展平并加压堆垛，储存备用；2)在单板表面涂覆异氰酸酯或者环氧树脂类胶粘剂，将网状玻璃纤维无纺布粘附在单板上，并将单板逐张接长；3)在圆柱形金属模具表面涂覆脱模剂，将贴附玻璃纤维无纺布的单板固定在模具上，固定时使单板纤维的纵向与模具轴向方向一致，然后将单板沿模具逐层卷曲缠绕，达到设计所需的直径后裁断单板；4)在缠绕好的单板外部用包装膜包覆加压紧固48小时，待木材单板与玻璃纤维无纺布胶合完成后脱模，制成木建筑承重梁柱。2CN107780535A说明书1/2页一种木建筑承重梁柱及其生产方法技术领域[0001]本发明涉及木质建筑材料制造技术领域，更具体地说，尤其涉及一种木建筑承重梁柱及其生产方法。背景技术[0002]目前，在建筑行业，承重用梁柱大多为钢筋混凝土结构，浇注钢筋混凝土所用的钢筋、水泥等材料在生产中大量消耗能源并且容易产生环境污染，同时钢筋混凝土的自身重量较重。而木材本身是公认的具有高强重比的建筑材料，但是由于原木本身存在的易开裂特性，使得木材在作为承重梁使用时受到限制。发明内容[0003]本发明的目的在于针对上述现有技术的不足，提供一种性能稳定、强度高、自重轻的木建筑承重梁柱。[0004]为实现上述目的，本发明采用的技术方案是：一种木建筑承重梁柱，包括卷曲成多层结构的木材单板和玻璃纤维无纺布，所述木材单板与玻璃纤维无纺布之间通过异氰酸酯或者环氧树脂类胶粘剂粘接。[0005]本发明还提供了上述木建筑承重梁柱的生产方法，包括以下步骤：1)将旋切后的木材单板干燥至含水率8-10%，将干燥后的单板按要求拼宽（宽度等于梁柱的高度），将单板以同样规格幅面整张化后展平并加压堆垛，储存备用；2)在单板表面涂覆异氰酸酯或者环氧树脂类胶粘剂，将网状玻璃纤维无纺布粘附在单板上，并将单板逐张接长；3)在圆柱形金属模具表面涂覆脱模剂，将贴附玻璃纤维无纺布的单板固定在模具上，固定时使单板纤维的纵向与模具轴向方向一致，然后将单板沿模具逐层卷曲缠绕，达到设计所需的直径后裁断单板；4)在缠绕好的单板外部用包装膜包覆加压紧固48小时，待木材单板与玻璃纤维无纺布胶合完成后脱模，制成木建筑承重梁柱。[0006]本发明利用玻璃纤维优异的抗拉伸性能，与具有优良强重比的木质材料结合，以异氰酸酯或者环氧树脂类结构用胶粘剂将两者复合在一起，以缠绕卷曲的方式形成多层结构，增加了梁柱材料的强度，使本发明木建筑承重梁柱具有性能稳定、强度高、自重轻的特点。附图说明[0007]图1是本发明的结构示意图。[0008]图中：1－木材单板；2－玻璃纤维无纺布。具体实施方式3CN107780535A说明书2/2页[0009]下面结合附图中的实施例对本发明作进一步的详细说明，但并不构成对本发明的任何限制。[0010]如图1所示，本发明提供的一种木建筑承重梁柱，包括卷曲成多层结构的木材单板1和玻璃纤维无纺布2，所述木材单板1与玻璃纤维无纺布2之间通过异氰酸酯或者环氧树脂类胶粘剂粘接，且木材单板1的纤维纵向与承重梁柱的轴向方向一致。[0011]本发
