一种用于物流分类的自动化分拣机.pdf

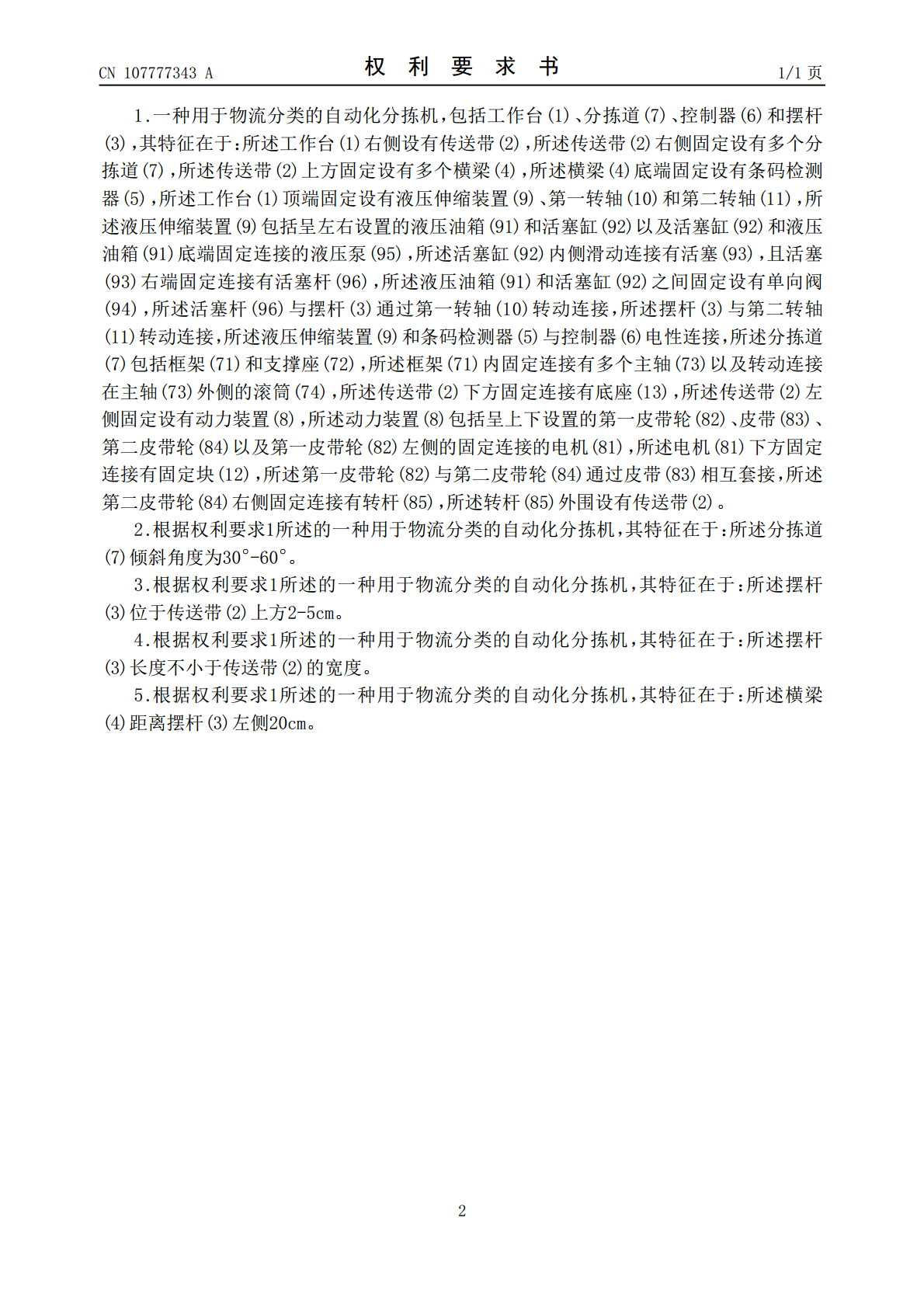

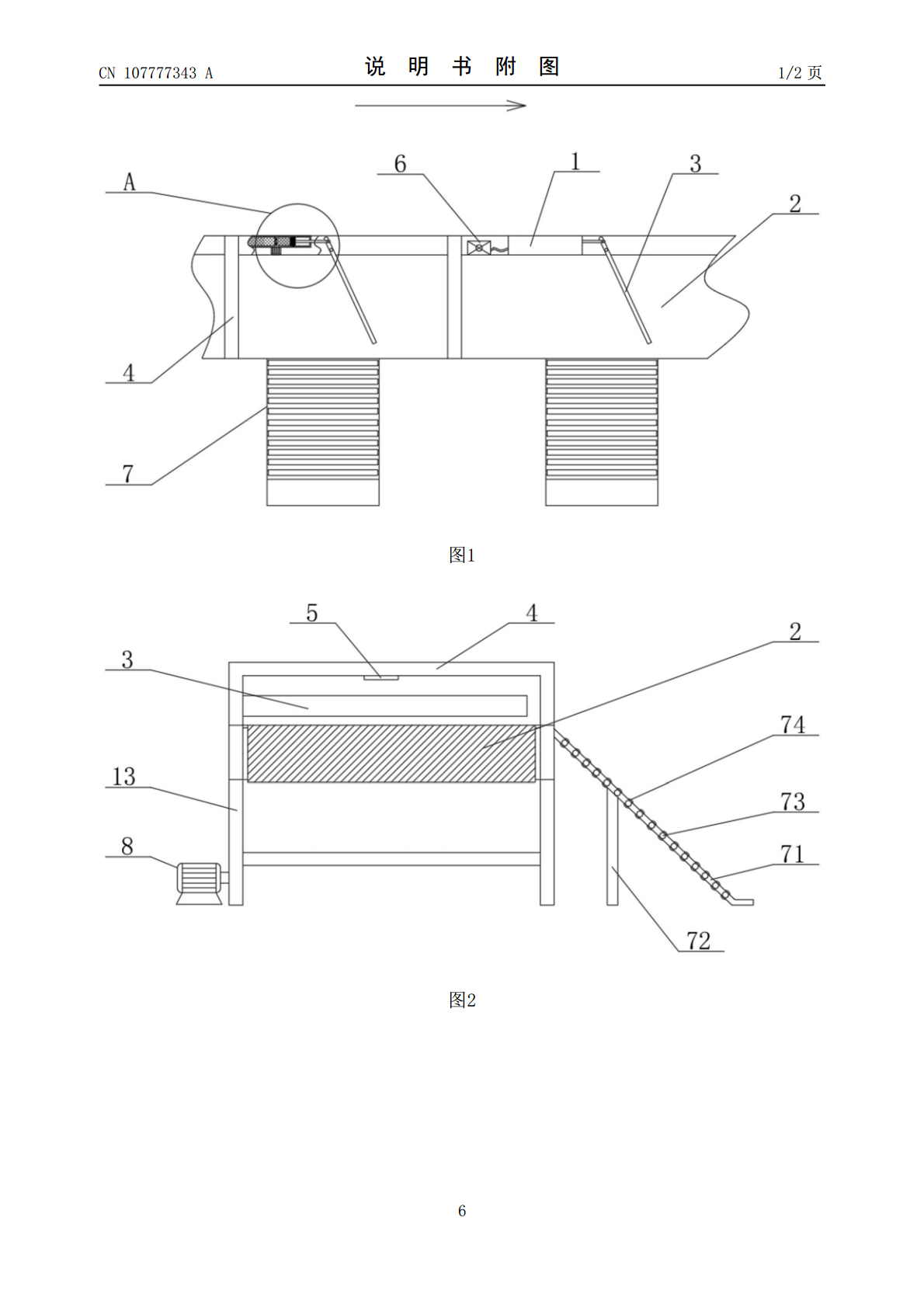

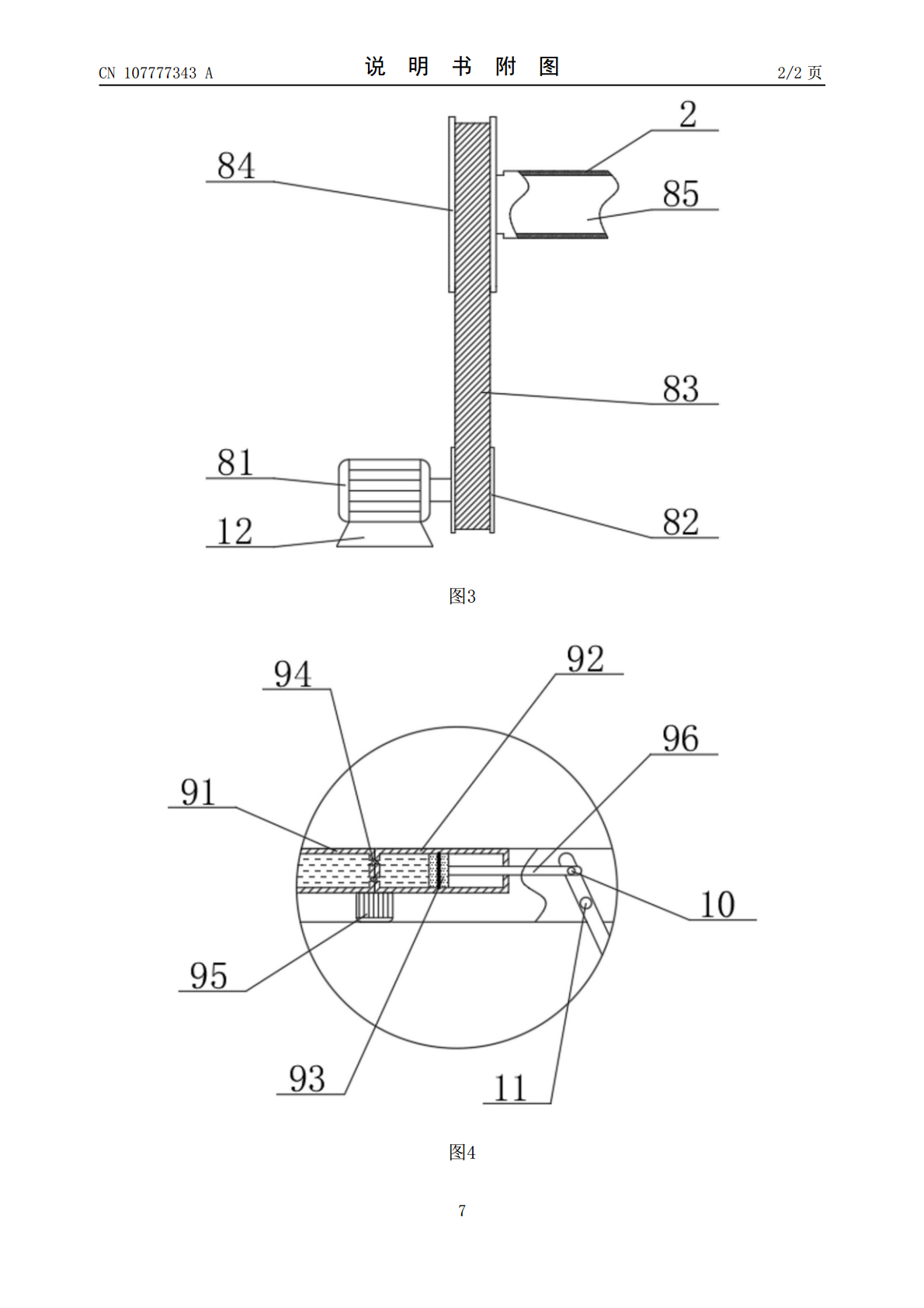

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107777343A(43)申请公布日2018.03.09(21)申请号201711019406.4(22)申请日2017.10.27(71)申请人无锡凹凸自动化科技有限公司地址214000江苏省无锡市锡山区安镇街道大成工业园(72)发明人王颖(74)专利代理机构北京卫智畅科专利代理事务所(普通合伙)11557代理人唐维铁(51)Int.Cl.B65G47/82(2006.01)B65G47/46(2006.01)B65G43/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于物流分类的自动化分拣机(57)摘要本发明涉及物流设备技术领域，尤其为一种用于物流分类的自动化分拣机，包括工作台、分拣道、控制器和摆杆，所述工作台右侧设有传送带，所述传送带右侧固定设有多个分拣道，所述传送带上方固定设有多个横梁，所述横梁底端固定设有条码检测器，所述工作台顶端固定设有液压伸缩装置，所述液压伸缩装置和条码检测器与控制器电性连接，所述分拣道包括框架和支撑座，所述框架内固定连接有多个主轴以及转动连接在主轴外侧的滚筒，所述传送带下方固定连接有底座，所述传送带左侧固定设有动力装置，通过设置的液压伸缩装置和摆杆自动将不同的物流包裹推入不同的分拣道，不需要人工分类，提升了工作了效率，本发明结构简单，功能多样，值得推广。CN107777343ACN107777343A权利要求书1/1页1.一种用于物流分类的自动化分拣机，包括工作台(1)、分拣道(7)、控制器(6)和摆杆(3)，其特征在于：所述工作台(1)右侧设有传送带(2)，所述传送带(2)右侧固定设有多个分拣道(7)，所述传送带(2)上方固定设有多个横梁(4)，所述横梁(4)底端固定设有条码检测器(5)，所述工作台(1)顶端固定设有液压伸缩装置(9)、第一转轴(10)和第二转轴(11)，所述液压伸缩装置(9)包括呈左右设置的液压油箱(91)和活塞缸(92)以及活塞缸(92)和液压油箱(91)底端固定连接的液压泵(95)，所述活塞缸(92)内侧滑动连接有活塞(93)，且活塞(93)右端固定连接有活塞杆(96)，所述液压油箱(91)和活塞缸(92)之间固定设有单向阀(94)，所述活塞杆(96)与摆杆(3)通过第一转轴(10)转动连接，所述摆杆(3)与第二转轴(11)转动连接，所述液压伸缩装置(9)和条码检测器(5)与控制器(6)电性连接，所述分拣道(7)包括框架(71)和支撑座(72)，所述框架(71)内固定连接有多个主轴(73)以及转动连接在主轴(73)外侧的滚筒(74)，所述传送带(2)下方固定连接有底座(13)，所述传送带(2)左侧固定设有动力装置(8)，所述动力装置(8)包括呈上下设置的第一皮带轮(82)、皮带(83)、第二皮带轮(84)以及第一皮带轮(82)左侧的固定连接的电机(81)，所述电机(81)下方固定连接有固定块(12)，所述第一皮带轮(82)与第二皮带轮(84)通过皮带(83)相互套接，所述第二皮带轮(84)右侧固定连接有转杆(85)，所述转杆(85)外围设有传送带(2)。2.根据权利要求1所述的一种用于物流分类的自动化分拣机，其特征在于：所述分拣道(7)倾斜角度为30°-60°。3.根据权利要求1所述的一种用于物流分类的自动化分拣机，其特征在于：所述摆杆(3)位于传送带(2)上方2-5cm。4.根据权利要求1所述的一种用于物流分类的自动化分拣机，其特征在于：所述摆杆(3)长度不小于传送带(2)的宽度。5.根据权利要求1所述的一种用于物流分类的自动化分拣机，其特征在于：所述横梁(4)距离摆杆(3)左侧20cm。2CN107777343A说明书1/3页一种用于物流分类的自动化分拣机技术领域[0001]本发明涉及物流设备技术领域，具体为一种用于物流分类的自动化分拣机。背景技术[0002]物流的概念最早是在美国形成的，起源于20世纪30年代，原意为“实物分配”或“货物配送”，中国的物流术语标准将物流定义为：物流是物品从供应地向接收地的实体流动过程中，根据实际需要，将运输、储存、装卸搬运、包装、流通加工、配送、信息处理等功能有机结合起来实现用户要求的过程，其中对于物流包裹的分类尤为重要，物流分类一般是通过对包裹邮寄地址的不同以及包裹大小重量的不同对包裹进行分类收集，然后通过运输车运输出去，因此，对用于物流分类的自动化分拣机的需求日益增长。[0003]物流包裹的分类收集一般都是通过人工进行分类整理，需要耗费极大的人力物力，且分类的信息多种多样，人力难以统计且精确度较低，难以做到全面而精准的分类，因此，针对上述问题提出一种用于物流分类的自动化分拣机。发明内容[0004]本发明的目的在于提供一种用
