一种道路桥梁降噪音装置.pdf

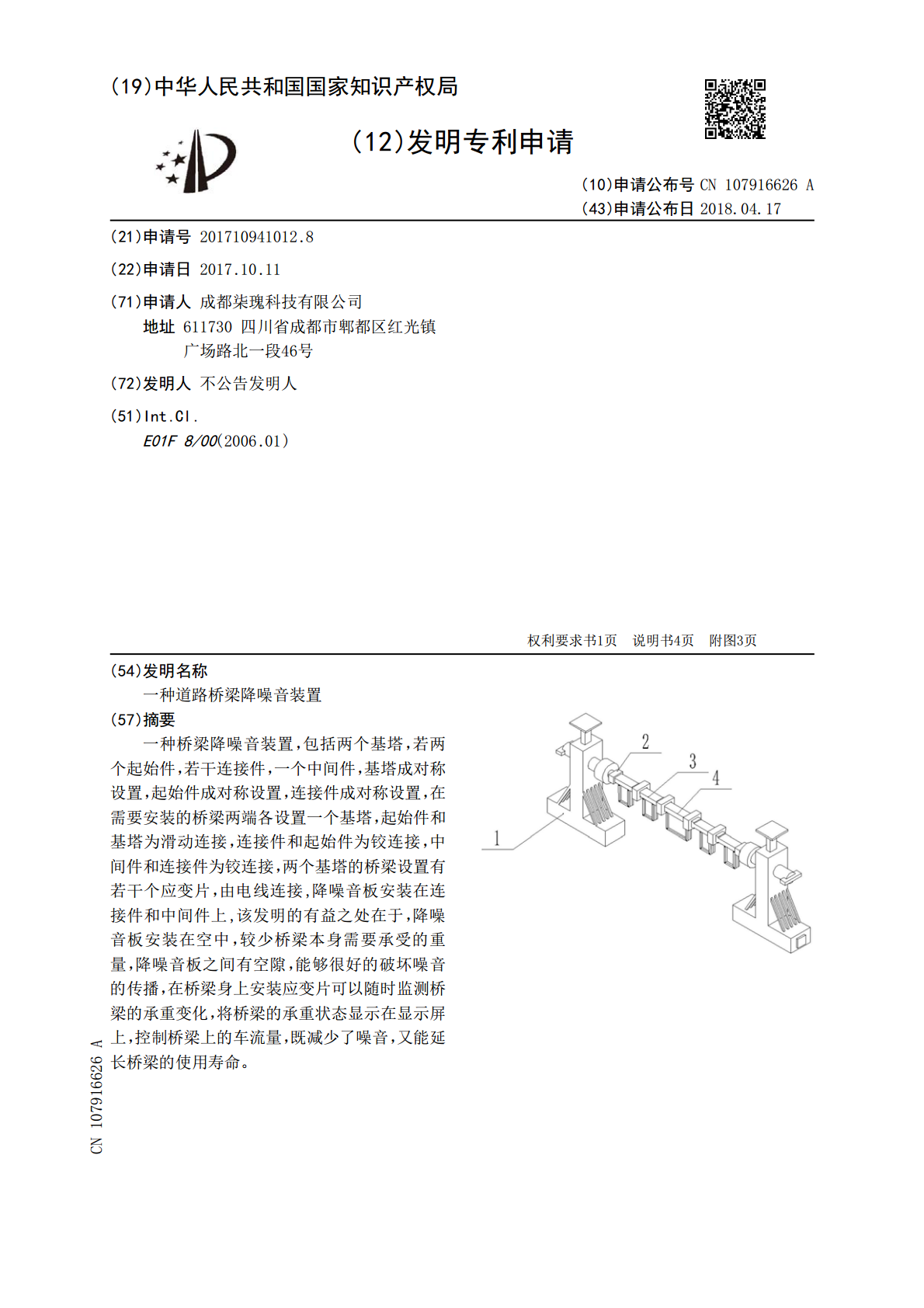

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107916626A(43)申请公布日2018.04.17(21)申请号201710941012.8(22)申请日2017.10.11(71)申请人成都柒瑰科技有限公司地址611730四川省成都市郫都区红光镇广场路北一段46号(72)发明人不公告发明人(51)Int.Cl.E01F8/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种道路桥梁降噪音装置(57)摘要一种桥梁降噪音装置，包括两个基塔，若两个起始件，若干连接件，一个中间件，基塔成对称设置，起始件成对称设置，连接件成对称设置，在需要安装的桥梁两端各设置一个基塔，起始件和基塔为滑动连接，连接件和起始件为铰连接，中间件和连接件为铰连接，两个基塔的桥梁设置有若干个应变片，由电线连接,降噪音板安装在连接件和中间件上,该发明的有益之处在于，降噪音板安装在空中，较少桥梁本身需要承受的重量，降噪音板之间有空隙，能够很好的破坏噪音的传播，在桥梁身上安装应变片可以随时监测桥梁的承重变化，将桥梁的承重状态显示在显示屏上，控制桥梁上的车流量，既减少了噪音，又能延长桥梁的使用寿命。CN107916626ACN107916626A权利要求书1/1页1.一种桥梁降噪音装置，其特征在于，包括两个基塔，若两个起始件，若干连接件，一个中间件，所述基塔成对称设置，所述起始件成对称设置，所述连接件成对称设置，在需要安装的桥梁两端各设置一个所述基塔，所述起始件和所述基塔为滑动连接，所述连接件和所述起始件为铰连接，所述中间件和所述连接件为铰连接，所述两个基塔的桥梁设置有若干个应变片，由电线连接，所述连接件左端有一连接孔，所述连接件的右端有一连接口，所述连接口内有一杆，所述连接口和下一个连接件或者所述中间件为铰连接，所述连接件下端安装有两个降噪音板框，所述降噪音板框通过螺钉将降噪音板固定在连接件上，所述中间件左端和右端有一中转口，所述中转口和所述连接件的连接口为铰连接，所述中间件下端安装有两个降噪音板框，所述降噪音板框通过螺钉将降噪音板固定在中间件上。2.如权利要求1所述的一种桥梁降噪音装置，其特征在于：所述基塔包括显示屏，电池，中央处理器，电线，应变片，加强筋，调距把手，调距丝杠，太阳能电池板支撑杆，旋转电机，太阳能电池板，所述显示屏位于所述基塔左端，所述电池固定在所述基塔内部，所述中央处理器固定在所述基塔内部，所述基塔中部有所述加强筋，所述加强筋和所述基塔为固定连接，所述调距把手和所述调距丝杠为固定连接，所述调距丝杠位于所述基塔的中上部，所述调距丝杠穿过所述基塔，所述调距丝杠和所述基塔为螺纹连接，所述太阳能电池板支撑杆位于所述调距丝杠上方，所述旋转电机和所述太阳能电池板支撑杆固定连接，所述太阳能电池板和所述旋转电机为固定连接，所述太阳能电池板支撑杆和所述基塔为固定连接，所述调距丝杠的右端有一个凹槽，所述起始件左端有一配合所述调距丝杠的凸块，所述起始件通过凸块安装在所述调距丝杠右端，所述调距丝杠和所述起始件为滑动连接。3.如权利要求1所述的一种桥梁降噪音装置，其特征在于：所述起始件右端有一起始连接口，所述起始连接口内有一杆，所述连接件左端有一连接孔，所述连接孔和所述起始件为铰连接。4.如权利要求1所述的一种桥梁降噪音装置，其特征在于：所述调距丝杠和所述起始件为工厂预制件。5.如权利要求1所述的一种桥梁降噪音装置，其特征在于：所述降噪音板为工厂预制的深槽降噪音板。2CN107916626A说明书1/4页一种道路桥梁降噪音装置技术领域[0001]本发明涉及一种道路桥梁降噪音装置，具体地说是一种用于道路桥梁的噪音降低装置，属于市政环保领域。背景技术[0002]凡是妨碍人们正常休息、学习和工作的声音，以及对人们要听的声音产生干扰的声音。从这个意义上来说，噪音的来源很多，如，街道上的汽车声、安静的图书馆里的说话声、建筑工地的机器声、以及邻居电视机过大的声音，都是噪声。[0003]研究表明，当噪音为90分贝时，人们视网膜中视杆细胞区别光亮度的敏感性开始下降，识别弱光的反应时间延长；达到95分贝时，瞳孔会扩大；达到115分贝时，眼睛对光亮度的适应性会降低207。[0004]此外，长期接触噪音的人，最易发生眼疲劳、眼痛、视物不清和流泪等现象。[0005]噪音会对神经系统和血管系统造成危害。噪音能引发和加重心血管病。噪音能损害儿童的大脑，长期处在噪音环境中的儿童，其智力发育要比在安静环境中低大约20%；对妇女来说，噪音会对排卵机能有不良影响，还可能使胎儿产生畸型发育。[0006]噪音影响人们的正常生活和休息。居住在交通干道两侧的居民随时受到交通噪音污染的困扰，调查资料表明：长期生活在震动和噪音环境中可使人烦躁，恶心，头痛和失眠
