一种超长混凝土施工裂缝控制方法.pdf

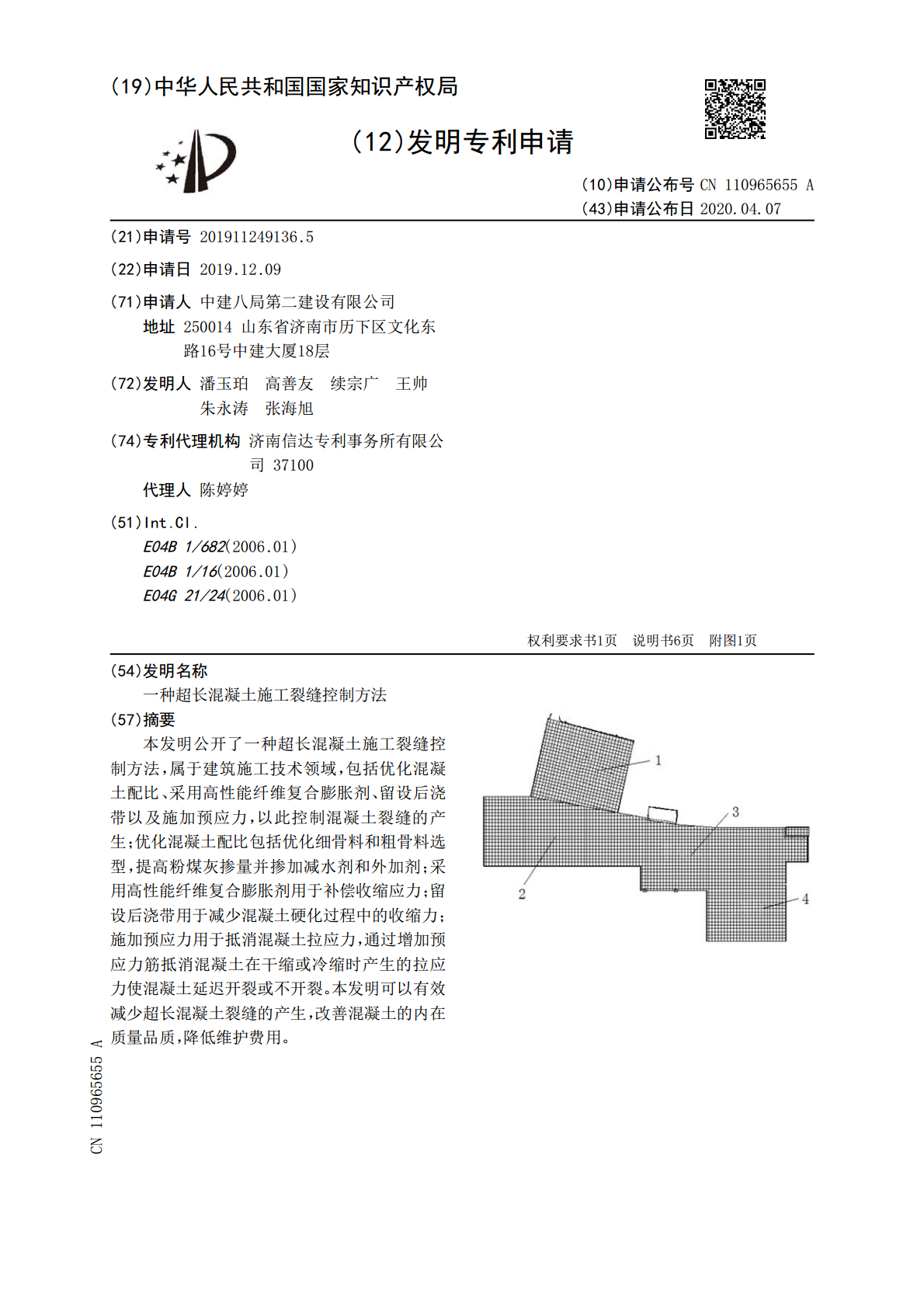

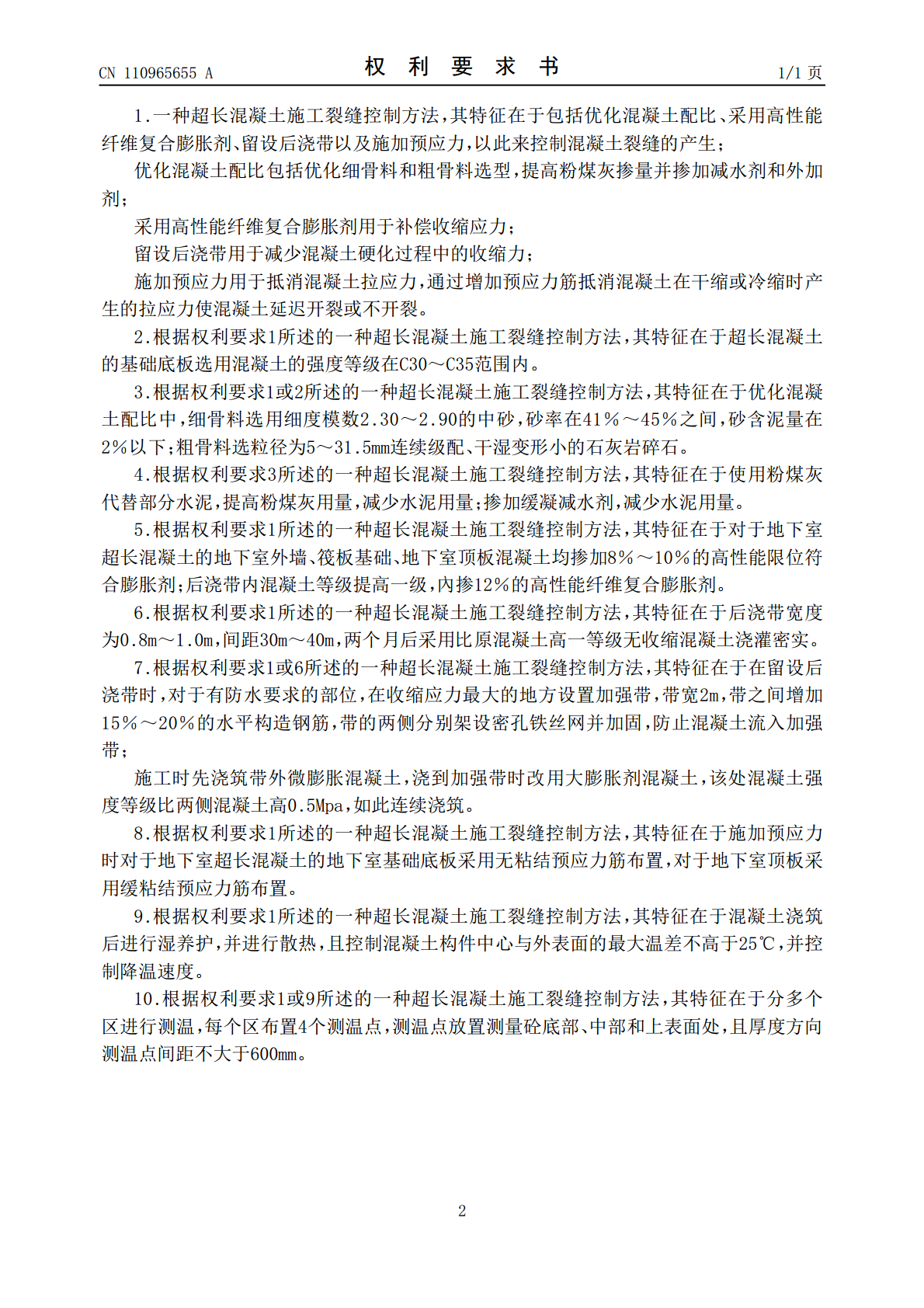

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110965655A(43)申请公布日2020.04.07(21)申请号201911249136.5(22)申请日2019.12.09(71)申请人中建八局第二建设有限公司地址250014山东省济南市历下区文化东路16号中建大厦18层(72)发明人潘玉珀高善友续宗广王帅朱永涛张海旭(74)专利代理机构济南信达专利事务所有限公司37100代理人陈婷婷(51)Int.Cl.E04B1/682(2006.01)E04B1/16(2006.01)E04G21/24(2006.01)权利要求书1页说明书6页附图1页(54)发明名称一种超长混凝土施工裂缝控制方法(57)摘要本发明公开了一种超长混凝土施工裂缝控制方法，属于建筑施工技术领域，包括优化混凝土配比、采用高性能纤维复合膨胀剂、留设后浇带以及施加预应力，以此控制混凝土裂缝的产生；优化混凝土配比包括优化细骨料和粗骨料选型，提高粉煤灰掺量并掺加减水剂和外加剂；采用高性能纤维复合膨胀剂用于补偿收缩应力；留设后浇带用于减少混凝土硬化过程中的收缩力；施加预应力用于抵消混凝土拉应力，通过增加预应力筋抵消混凝土在干缩或冷缩时产生的拉应力使混凝土延迟开裂或不开裂。本发明可以有效减少超长混凝土裂缝的产生，改善混凝土的内在质量品质，降低维护费用。CN110965655ACN110965655A权利要求书1/1页1.一种超长混凝土施工裂缝控制方法，其特征在于包括优化混凝土配比、采用高性能纤维复合膨胀剂、留设后浇带以及施加预应力，以此来控制混凝土裂缝的产生；优化混凝土配比包括优化细骨料和粗骨料选型，提高粉煤灰掺量并掺加减水剂和外加剂；采用高性能纤维复合膨胀剂用于补偿收缩应力；留设后浇带用于减少混凝土硬化过程中的收缩力；施加预应力用于抵消混凝土拉应力，通过增加预应力筋抵消混凝土在干缩或冷缩时产生的拉应力使混凝土延迟开裂或不开裂。2.根据权利要求1所述的一种超长混凝土施工裂缝控制方法，其特征在于超长混凝土的基础底板选用混凝土的强度等级在C30～C35范围内。3.根据权利要求1或2所述的一种超长混凝土施工裂缝控制方法，其特征在于优化混凝土配比中，细骨料选用细度模数2.30～2.90的中砂，砂率在41％～45％之间，砂含泥量在2％以下；粗骨料选粒径为5～31.5mm连续级配、干湿变形小的石灰岩碎石。4.根据权利要求3所述的一种超长混凝土施工裂缝控制方法，其特征在于使用粉煤灰代替部分水泥，提高粉煤灰用量，减少水泥用量；掺加缓凝减水剂，减少水泥用量。5.根据权利要求1所述的一种超长混凝土施工裂缝控制方法，其特征在于对于地下室超长混凝土的地下室外墙、筏板基础、地下室顶板混凝土均掺加8％～10％的高性能限位符合膨胀剂；后浇带内混凝土等级提高一级，內掺12％的高性能纤维复合膨胀剂。6.根据权利要求1所述的一种超长混凝土施工裂缝控制方法，其特征在于后浇带宽度为0.8m～1.0m，间距30m～40m，两个月后采用比原混凝土高一等级无收缩混凝土浇灌密实。7.根据权利要求1或6所述的一种超长混凝土施工裂缝控制方法，其特征在于在留设后浇带时，对于有防水要求的部位，在收缩应力最大的地方设置加强带，带宽2m，带之间增加15％～20％的水平构造钢筋，带的两侧分别架设密孔铁丝网并加固，防止混凝土流入加强带；施工时先浇筑带外微膨胀混凝土，浇到加强带时改用大膨胀剂混凝土，该处混凝土强度等级比两侧混凝土高0.5Mpa，如此连续浇筑。8.根据权利要求1所述的一种超长混凝土施工裂缝控制方法，其特征在于施加预应力时对于地下室超长混凝土的地下室基础底板采用无粘结预应力筋布置，对于地下室顶板采用缓粘结预应力筋布置。9.根据权利要求1所述的一种超长混凝土施工裂缝控制方法，其特征在于混凝土浇筑后进行湿养护，并进行散热，且控制混凝土构件中心与外表面的最大温差不高于25℃，并控制降温速度。10.根据权利要求1或9所述的一种超长混凝土施工裂缝控制方法，其特征在于分多个区进行测温，每个区布置4个测温点，测温点放置测量砼底部、中部和上表面处，且厚度方向测温点间距不大于600mm。2CN110965655A说明书1/6页一种超长混凝土施工裂缝控制方法技术领域[0001]本发明涉及建筑施工技术领域，具体地说是一种超长混凝土施工裂缝控制方法。背景技术[0002]近年来随着社会经济和建筑业的发展，我国大中城市中出现了大量的大型公共建筑，此类建筑通常具有平面超长超宽和单层面积大的特点，由于混凝土结构超长,且一般不采用伸缩缝等永久性缝，而超长混凝土结构受外界气温变化的影响和混凝土的收缩变形影响,极易引起混凝土结构开裂,影响工程质量。大型公共建筑中，超长超宽混凝土结构不断增多，而超长混凝土结构易开裂的问题始终
