一种中速磨煤机入口风量系数的标定方法.pdf

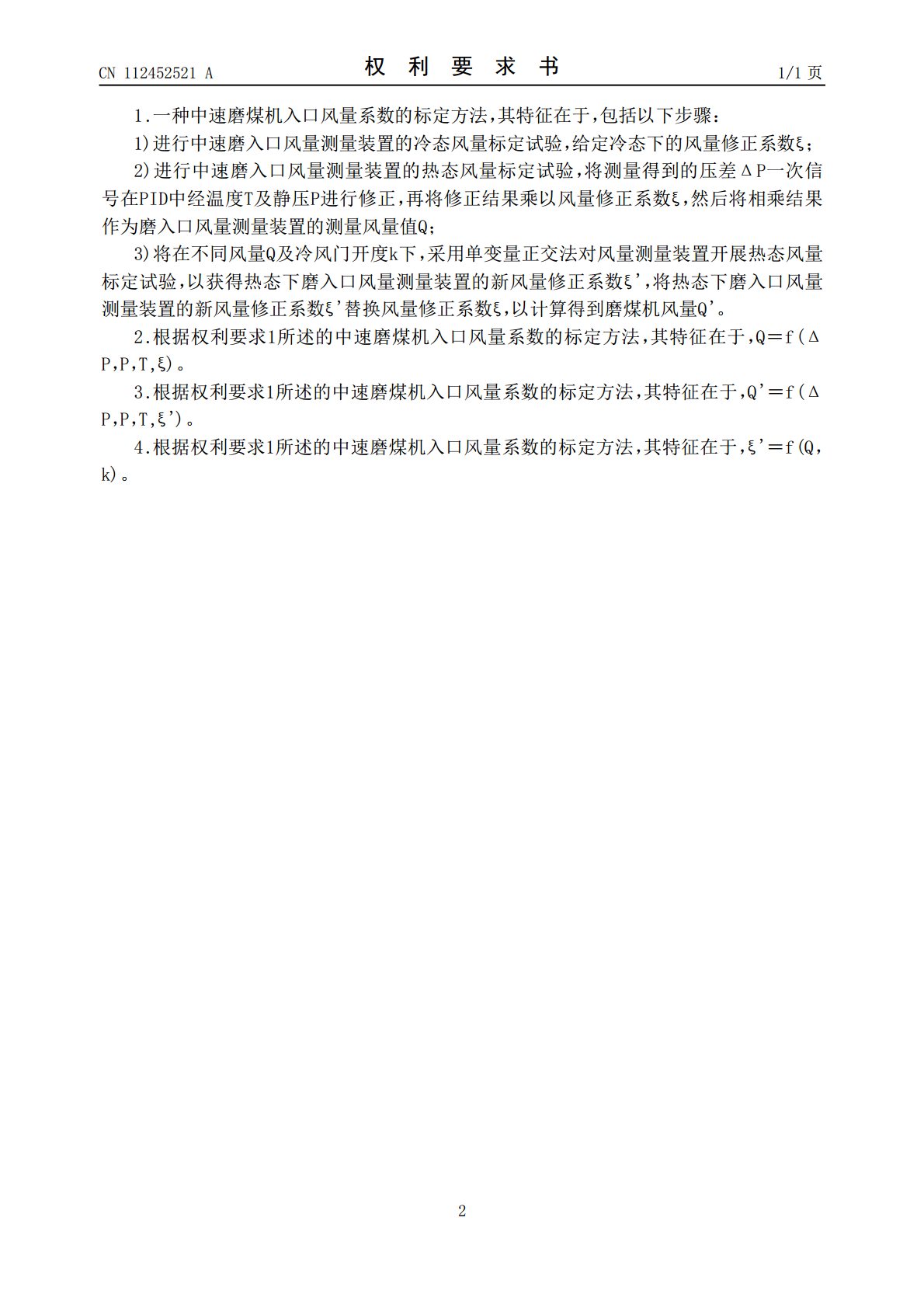

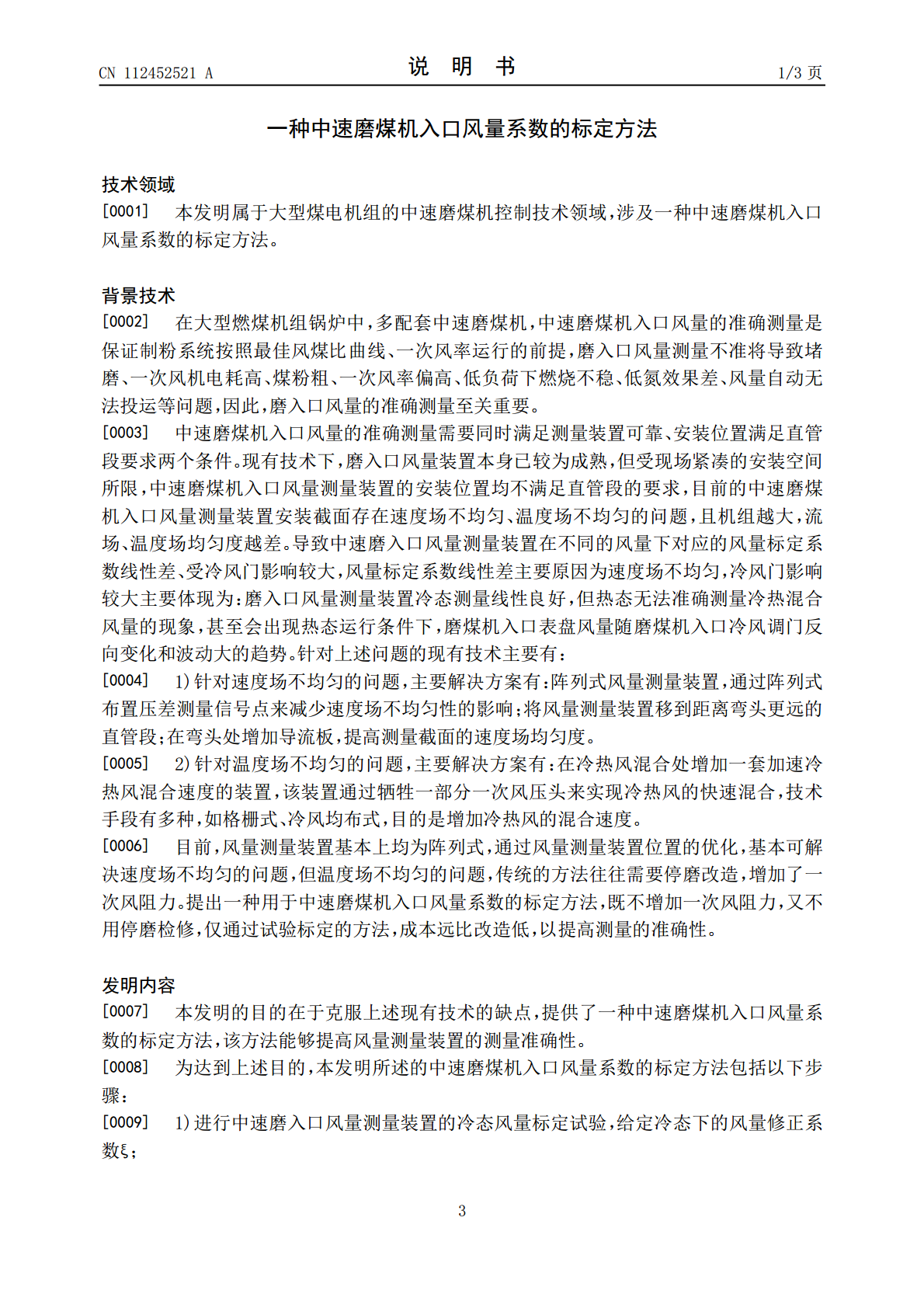

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112452521A(43)申请公布日2021.03.09(21)申请号202011225853.7(22)申请日2020.11.05(71)申请人西安热工研究院有限公司地址710048陕西省西安市碑林区兴庆路136号申请人华能山东发电有限公司八角发电厂(72)发明人员盼锋刘东浩杨培军时勇强刘勇毛立波刘洋赵军旗(74)专利代理机构西安通大专利代理有限责任公司61200代理人房鑫(51)Int.Cl.B02C25/00(2006.01)G01F25/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种中速磨煤机入口风量系数的标定方法(57)摘要本发明公开了一种中速磨煤机入口风量系数的标定方法，包括以下步骤：1)给定冷态下的风量修正系数ξ；2)进行中速磨入口风量测量装置的热态风量标定试验，将测量得到的压差ΔP一次信号在PID中经温度T及静压P进行修正，再将修正结果乘以风量修正系数ξ，然后将相乘结果作为磨入口风量测量装置的测量风量值Q；3)将在不同风量Q及冷风门开度k下，采用单变量正交法对风量测量装置开展热态风量标定试验，以获得热态下磨入口风量测量装置的新风量修正系数ξ'，将热态下磨入口风量测量装置的新风量修正系数ξ'替换风量修正系数ξ，以计算得到磨煤机风量Q'，该方法能够提高风量测量装置的测量准确性。CN112452521ACN112452521A权利要求书1/1页1.一种中速磨煤机入口风量系数的标定方法，其特征在于，包括以下步骤：1)进行中速磨入口风量测量装置的冷态风量标定试验，给定冷态下的风量修正系数ξ；2)进行中速磨入口风量测量装置的热态风量标定试验，将测量得到的压差ΔP一次信号在PID中经温度T及静压P进行修正，再将修正结果乘以风量修正系数ξ，然后将相乘结果作为磨入口风量测量装置的测量风量值Q；3)将在不同风量Q及冷风门开度k下，采用单变量正交法对风量测量装置开展热态风量标定试验，以获得热态下磨入口风量测量装置的新风量修正系数ξ'，将热态下磨入口风量测量装置的新风量修正系数ξ'替换风量修正系数ξ，以计算得到磨煤机风量Q'。2.根据权利要求1所述的中速磨煤机入口风量系数的标定方法，其特征在于，Q＝f(ΔP，P，T,ξ)。3.根据权利要求1所述的中速磨煤机入口风量系数的标定方法，其特征在于，Q'＝f(ΔP，P，T,ξ')。4.根据权利要求1所述的中速磨煤机入口风量系数的标定方法，其特征在于，ξ'＝f(Q，k)。2CN112452521A说明书1/3页一种中速磨煤机入口风量系数的标定方法技术领域[0001]本发明属于大型煤电机组的中速磨煤机控制技术领域，涉及一种中速磨煤机入口风量系数的标定方法。背景技术[0002]在大型燃煤机组锅炉中，多配套中速磨煤机，中速磨煤机入口风量的准确测量是保证制粉系统按照最佳风煤比曲线、一次风率运行的前提，磨入口风量测量不准将导致堵磨、一次风机电耗高、煤粉粗、一次风率偏高、低负荷下燃烧不稳、低氮效果差、风量自动无法投运等问题，因此，磨入口风量的准确测量至关重要。[0003]中速磨煤机入口风量的准确测量需要同时满足测量装置可靠、安装位置满足直管段要求两个条件。现有技术下，磨入口风量装置本身已较为成熟，但受现场紧凑的安装空间所限，中速磨煤机入口风量测量装置的安装位置均不满足直管段的要求，目前的中速磨煤机入口风量测量装置安装截面存在速度场不均匀、温度场不均匀的问题，且机组越大，流场、温度场均匀度越差。导致中速磨入口风量测量装置在不同的风量下对应的风量标定系数线性差、受冷风门影响较大，风量标定系数线性差主要原因为速度场不均匀，冷风门影响较大主要体现为：磨入口风量测量装置冷态测量线性良好，但热态无法准确测量冷热混合风量的现象，甚至会出现热态运行条件下，磨煤机入口表盘风量随磨煤机入口冷风调门反向变化和波动大的趋势。针对上述问题的现有技术主要有：[0004]1)针对速度场不均匀的问题，主要解决方案有：阵列式风量测量装置，通过阵列式布置压差测量信号点来减少速度场不均匀性的影响；将风量测量装置移到距离弯头更远的直管段；在弯头处增加导流板，提高测量截面的速度场均匀度。[0005]2)针对温度场不均匀的问题，主要解决方案有：在冷热风混合处增加一套加速冷热风混合速度的装置，该装置通过牺牲一部分一次风压头来实现冷热风的快速混合，技术手段有多种，如格栅式、冷风均布式，目的是增加冷热风的混合速度。[0006]目前，风量测量装置基本上均为阵列式，通过风量测量装置位置的优化，基本可解决速度场不均匀的问题，但温度场不均匀的问题，传统的方法往往需要停磨改造，增加了一次风阻力。提出一种用于中速磨煤机入口风量系数的标定方法，既不增加一次风阻力，
