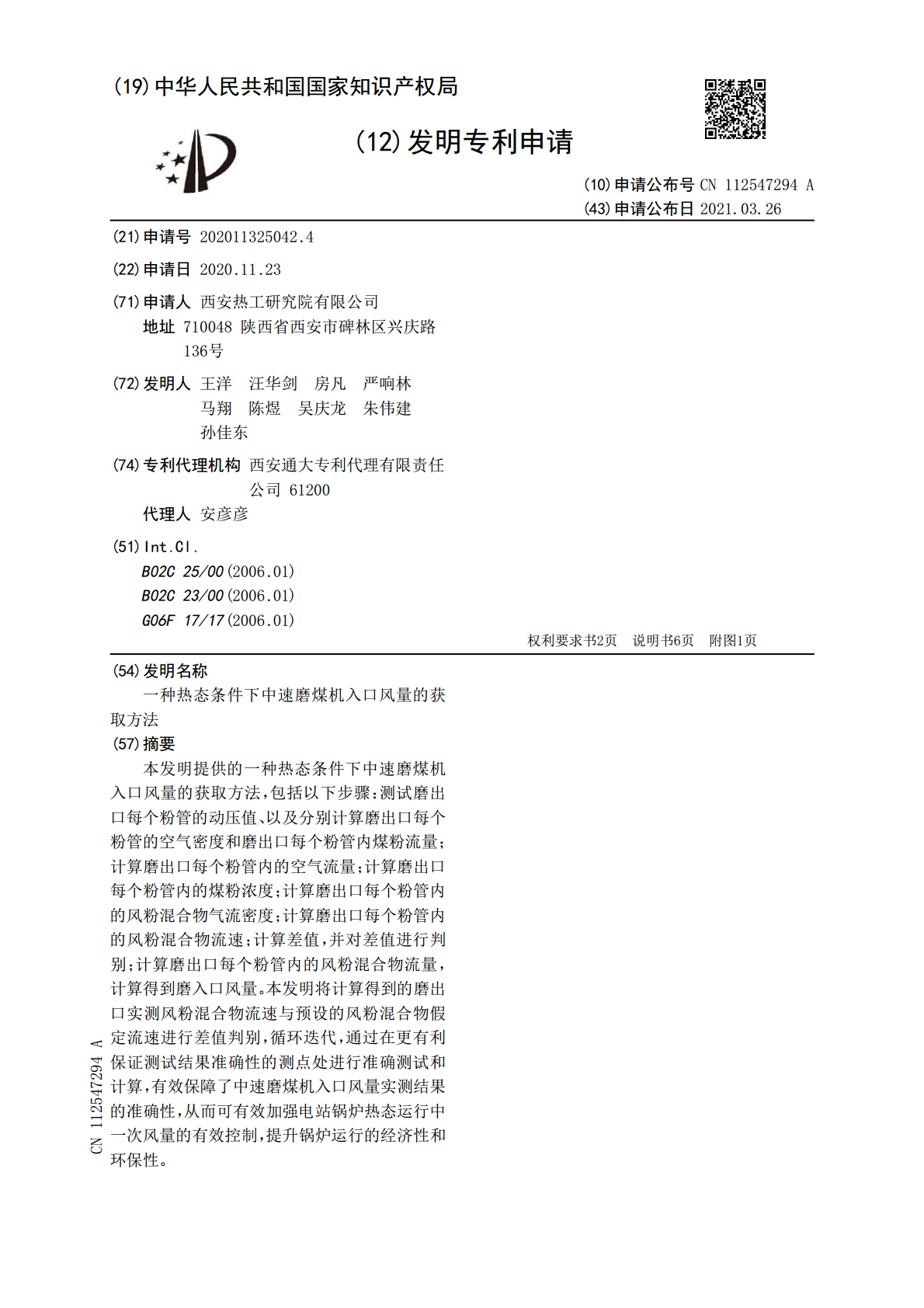

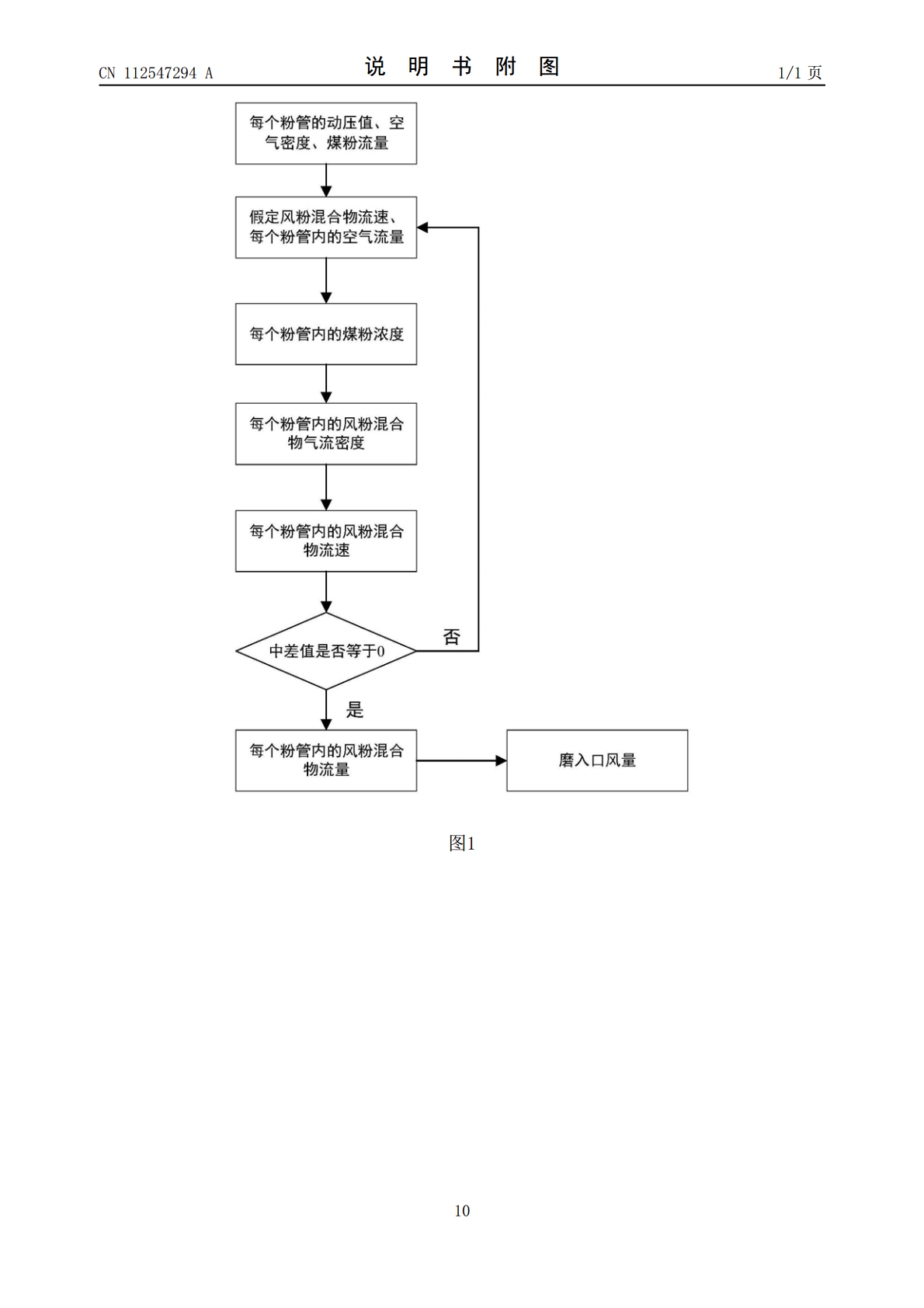

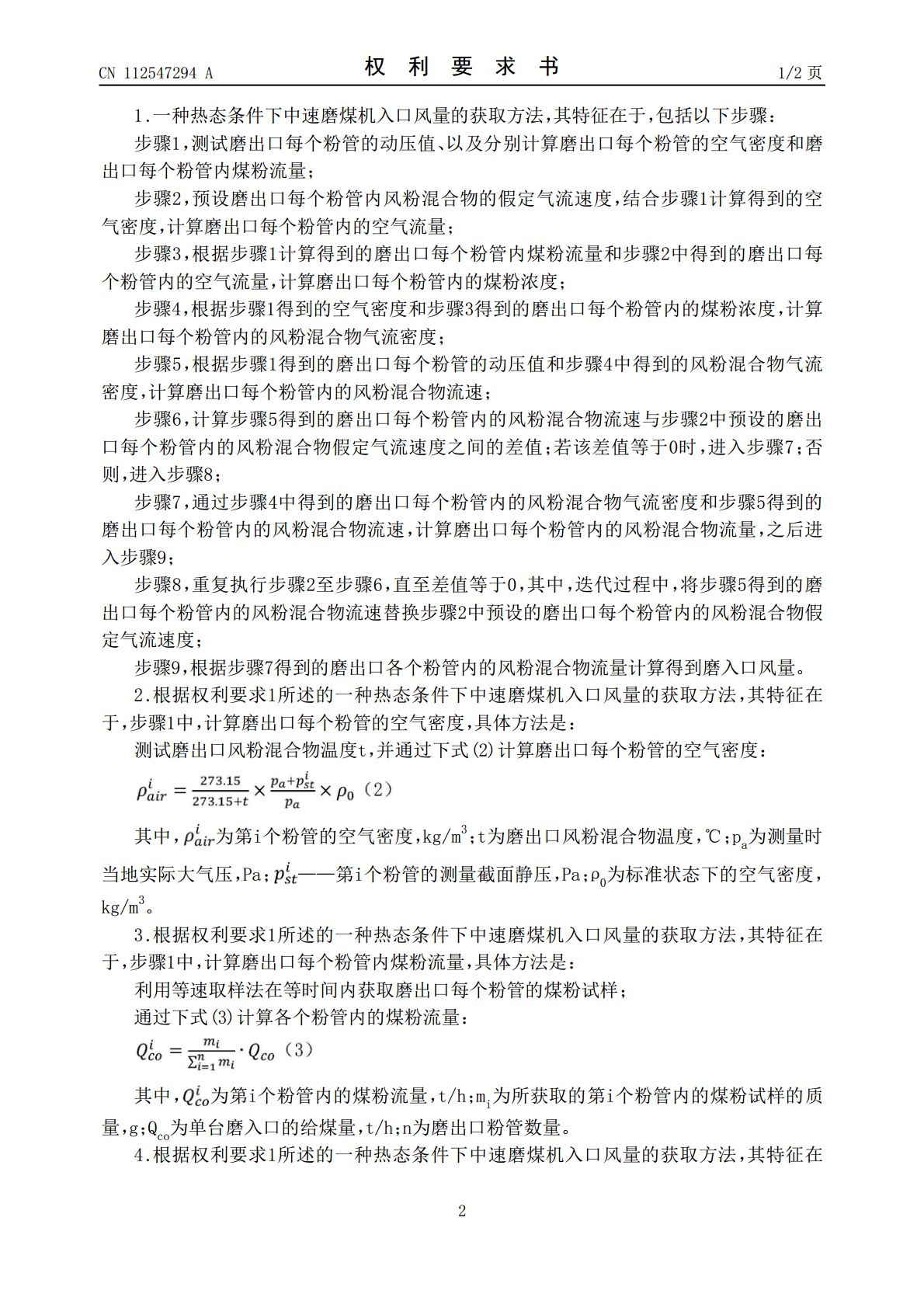

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112547294A(43)申请公布日2021.03.26(21)申请号202011325042.4(22)申请日2020.11.23(71)申请人西安热工研究院有限公司地址710048陕西省西安市碑林区兴庆路136号(72)发明人王洋汪华剑房凡严响林马翔陈煜吴庆龙朱伟建孙佳东(74)专利代理机构西安通大专利代理有限责任公司61200代理人安彦彦(51)Int.Cl.B02C25/00(2006.01)B02C23/00(2006.01)G06F17/17(2006.01)权利要求书2页说明书6页附图1页(54)发明名称一种热态条件下中速磨煤机入口风量的获取方法(57)摘要本发明提供的一种热态条件下中速磨煤机入口风量的获取方法，包括以下步骤：测试磨出口每个粉管的动压值、以及分别计算磨出口每个粉管的空气密度和磨出口每个粉管内煤粉流量；计算磨出口每个粉管内的空气流量；计算磨出口每个粉管内的煤粉浓度；计算磨出口每个粉管内的风粉混合物气流密度；计算磨出口每个粉管内的风粉混合物流速；计算差值，并对差值进行判别；计算磨出口每个粉管内的风粉混合物流量，计算得到磨入口风量。本发明将计算得到的磨出口实测风粉混合物流速与预设的风粉混合物假定流速进行差值判别，循环迭代，通过在更有利保证测试结果准确性的测点处进行准确测试和计算，有效保障了中速磨煤机入口风量实测结果的准确性，从而可有效加强电站锅炉热态运行中一次风量的有效控制，提升锅炉运行的经济性和CN112547294A环保性。CN112547294A权利要求书1/2页1.一种热态条件下中速磨煤机入口风量的获取方法，其特征在于，包括以下步骤：步骤1，测试磨出口每个粉管的动压值、以及分别计算磨出口每个粉管的空气密度和磨出口每个粉管内煤粉流量；步骤2，预设磨出口每个粉管内风粉混合物的假定气流速度，结合步骤1计算得到的空气密度，计算磨出口每个粉管内的空气流量；步骤3，根据步骤1计算得到的磨出口每个粉管内煤粉流量和步骤2中得到的磨出口每个粉管内的空气流量，计算磨出口每个粉管内的煤粉浓度；步骤4，根据步骤1得到的空气密度和步骤3得到的磨出口每个粉管内的煤粉浓度，计算磨出口每个粉管内的风粉混合物气流密度；步骤5，根据步骤1得到的磨出口每个粉管的动压值和步骤4中得到的风粉混合物气流密度，计算磨出口每个粉管内的风粉混合物流速；步骤6，计算步骤5得到的磨出口每个粉管内的风粉混合物流速与步骤2中预设的磨出口每个粉管内的风粉混合物假定气流速度之间的差值；若该差值等于0时，进入步骤7；否则，进入步骤8；步骤7，通过步骤4中得到的磨出口每个粉管内的风粉混合物气流密度和步骤5得到的磨出口每个粉管内的风粉混合物流速，计算磨出口每个粉管内的风粉混合物流量，之后进入步骤9；步骤8，重复执行步骤2至步骤6，直至差值等于0，其中，迭代过程中，将步骤5得到的磨出口每个粉管内的风粉混合物流速替换步骤2中预设的磨出口每个粉管内的风粉混合物假定气流速度；步骤9，根据步骤7得到的磨出口各个粉管内的风粉混合物流量计算得到磨入口风量。2.根据权利要求1所述的一种热态条件下中速磨煤机入口风量的获取方法，其特征在于，步骤1中，计算磨出口每个粉管的空气密度，具体方法是：测试磨出口风粉混合物温度t，并通过下式(2)计算磨出口每个粉管的空气密度：3其中，为第i个粉管的空气密度，kg/m；t为磨出口风粉混合物温度，℃；pa为测量时当地实际大气压，Pa；——第i个粉管的测量截面静压，Pa；ρ0为标准状态下的空气密度，kg/m3。3.根据权利要求1所述的一种热态条件下中速磨煤机入口风量的获取方法，其特征在于，步骤1中，计算磨出口每个粉管内煤粉流量，具体方法是：利用等速取样法在等时间内获取磨出口每个粉管的煤粉试样；通过下式(3)计算各个粉管内的煤粉流量：其中，为第i个粉管内的煤粉流量，t/h；mi为所获取的第i个粉管内的煤粉试样的质量，g；Qco为单台磨入口的给煤量，t/h；n为磨出口粉管数量。4.根据权利要求1所述的一种热态条件下中速磨煤机入口风量的获取方法，其特征在2CN112547294A权利要求书2/2页于，步骤2中，通过下式(4)计算磨出口每个粉管内的空气流量：其中，为第i个粉管内的空气流量，t/h；为预设的磨出口第i个粉管内的风粉混合物的假定气流速度，m/s；d为磨出口管当量直径，m。5.根据权利要求1所述的一种热态条件下中速磨煤机入口风量的获取方法，其特征在于，步骤3中，通过下式(5)计算磨出口每个粉管内的煤粉浓度，具体方法是：其中，μi为第i个粉管内的煤粉浓度。6.根据权利要求1所述的一种热态条件下中速磨煤机入口风量的获取方法，其特征在于，步骤4中，通过下式(6)计算磨出口每个
