一种平面转弯带式输送机用可调上托辊架.pdf

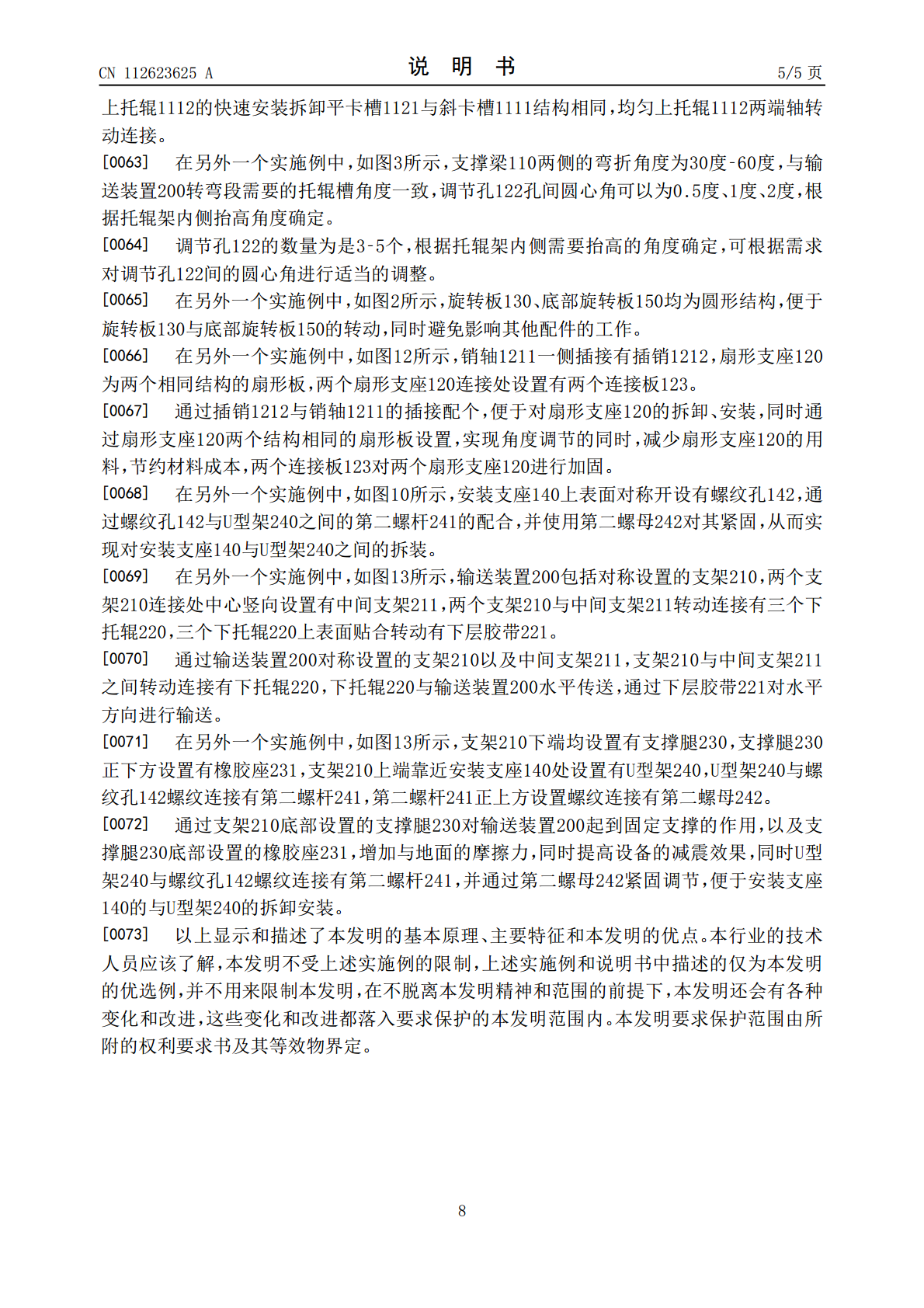

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112623625A(43)申请公布日2021.04.09(21)申请号202110014259.1(22)申请日2021.01.06(71)申请人中煤天津设计工程有限责任公司地址300000天津市红桥区大丰路(水游城)安顺大厦3号楼申请人中煤邯郸设计工程有限责任公司(72)发明人王旭东宋刚韩猛刘强王瑄(74)专利代理机构北京化育知识产权代理有限公司11833代理人涂琪顺(51)Int.Cl.B65G15/60(2006.01)B65G15/02(2006.01)B65G39/12(2006.01)B65G39/06(2006.01)权利要求书2页说明书5页附图8页(54)发明名称一种平面转弯带式输送机用可调上托辊架(57)摘要本发明公开了一种平面转弯带式输送机用可调上托辊架，包括角度调整装置，以及安装在角度调整装置正下方的输送装置，通过设置的扇形支座与旋转板竖向开设的弧形孔，固定在输送装置的U型架上端，并使其固定在输送装置转弯段内，外曲线侧中间架上方，形成一个转轴，便于扇形支座的转动，将调节孔的一端向上转动，扇形支座调节孔与铅锤面形成倾斜角度，第一螺栓与第一螺母将扇形支座与耳板之间进行固定，从而达到对扇形支座高度的调节，同时，支撑梁下方的旋转板与底部旋转板，通过弧形孔与通孔之间的螺杆连接，旋转板表面竖向开设有的弧形孔，使得旋转板以旋转轴为中心转动，并旋转一定的角度，进而达到扇形支座角度的调整。CN112623625ACN112623625A权利要求书1/2页1.一种平面转弯带式输送机用可调上托辊架，其特征在于：包括角度调整装置(100)，以及安装在角度调整装置(100)正下方的输送装置(200)，所述角度调整装置(100)包括有：支撑梁(110)，所述支撑梁(110)呈“梯”型结构，且为开口朝上的倒“梯”结构，所述支撑梁(110)两端对称设置有斜托辊架(111)，所述支撑梁(110)正上方对称设置有平托辊架(112)，两个所述斜托辊架(111)与两个平托辊架(112)连接处转动连接有三个上托辊(1112)，三个所述上托辊(1112)上表面贴合有上层胶带(1113)；扇形支座(120)，所述扇形支座(120)呈“扇形”结构，所述扇形支座(120)扇心一端纵向开设有定位销孔(121)，所述定位销孔(121)内部设置有与其适配装的销轴(1211)，所述扇形支座(120)远离定位销孔(121)一侧表面环形等间距开设有若干调节孔(122)，所述调节孔(122)内部螺纹连接有第一螺栓(1221)，所述第一螺栓(1221)螺纹连接有第一螺母(1222)；旋转板(130)，所述旋转板(130)置于支撑梁(110)正下方，所述旋转板(130)两侧竖向对称开设有弧形孔(131)，所述旋转板(130)圆心钻孔；底部旋转板(150)，所述底部旋转板(150)固定安装于扇形支座(120)正上方，且与旋转板(130)大小相同，所述底部旋转板(150)竖向开设有两个通孔(152)，两个所述通孔(152)与弧形孔(131)孔径相同，且相对应，所述底部旋转板(150)上表面中心设置有旋转轴(151)，所述旋转轴(151)插接至旋转板(130)中心，并适配转动；安装支座(140)，所述安装支座(140)呈“L”型结构，所述安装支座(140)活动连接于扇形支座(120)两端，两个所述安装支座(140)靠近扇形支座(120)一侧对称设置有耳板(141)，两个所述耳板(141)间距与扇形支座(120)水平厚度相同，两个所述耳板(141)纵向开设有活动孔(143)。2.根据权利要求1所述的一种平面转弯带式输送机用可调上托辊架，其特征在于：所述活动孔(143)与定位销孔(121)在同一平面，且大小相同，所述安装支座(140)上表面竖向对称开设有螺纹孔(142)。3.根据权利要求1所述的一种平面转弯带式输送机用可调上托辊架，其特征在于：两个所述斜托辊架(111)上端横向开设有斜卡槽(1111)，所述斜卡槽(1111)上端为开口结构。4.根据权利要求1所述的一种平面转弯带式输送机用可调上托辊架，其特征在于：两个所述平托辊架(112)上端横向开设有平卡槽(1121)，所述平卡槽(1121)上端为开口结构，所述平卡槽(1121)与斜卡槽(1111)结构相同。5.根据权利要求1所述的一种平面转弯带式输送机用可调上托辊架，其特征在于：所述支撑梁(110)两侧的弯折角度为30度‑60度，与输送装置(200)转弯段需要的托辊槽角度一致，所述调节孔(122)孔间圆心角可以为0.5度、1度、2度，根据托辊架内侧抬高角度确定。6.根据权利要求1所述的一种平面转弯带式输送机用可调上托辊架，其特征在于：所述旋转板(13
