内容提供者
一种合金线材的制备方法及其应用.pdf
2023-08-09
10金币
471KB
12页
明轩****la
实名认证
内容提供者

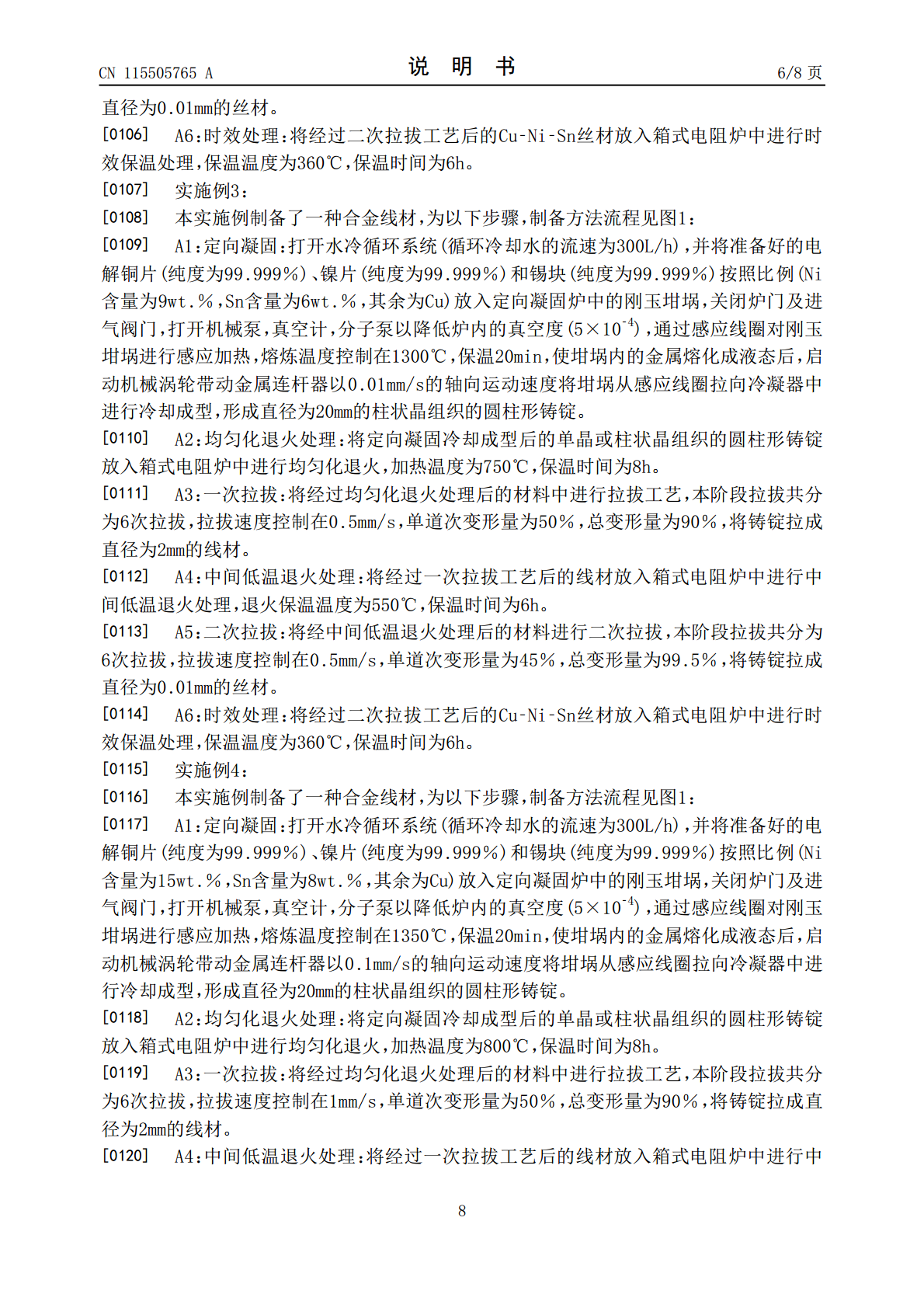

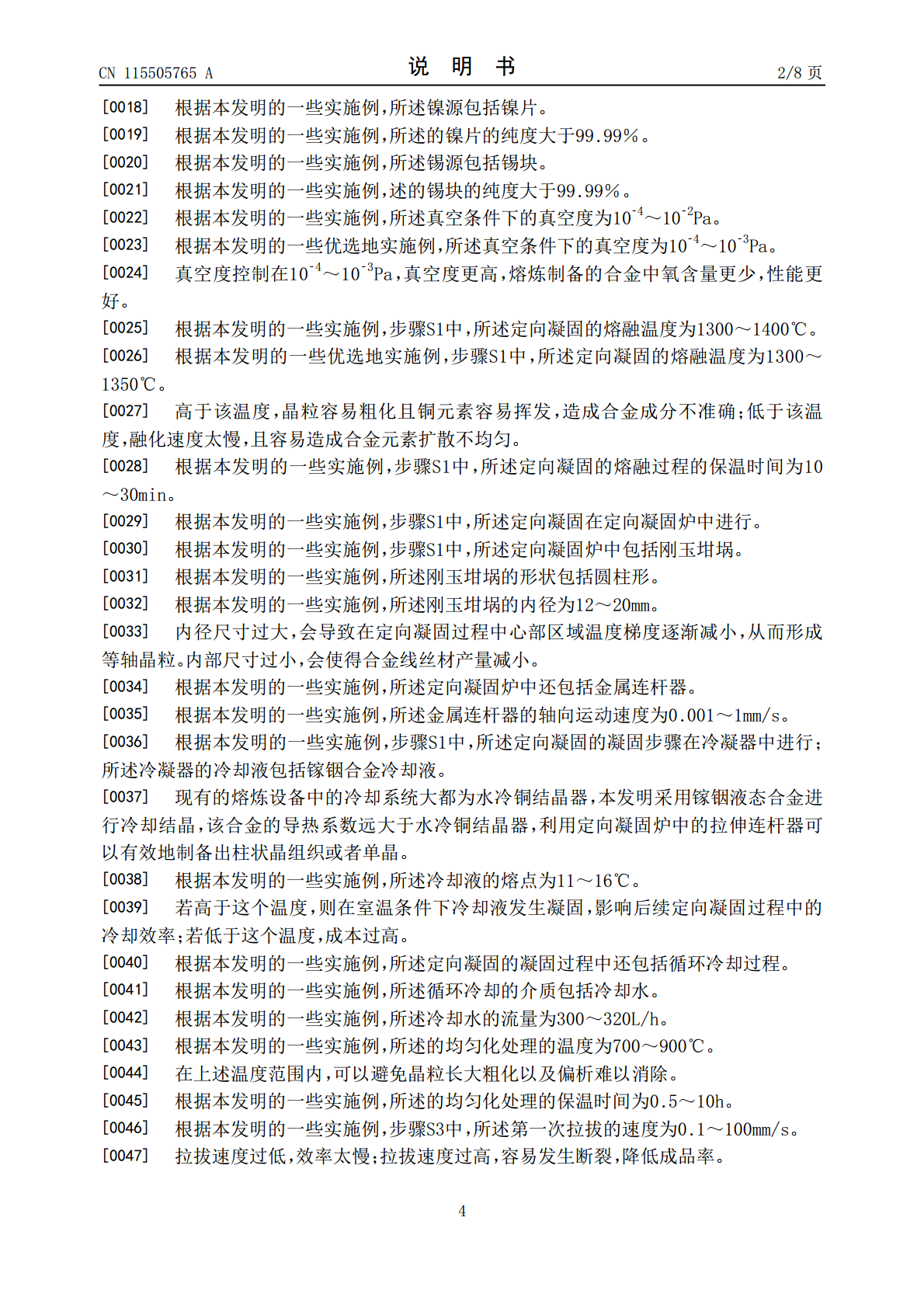

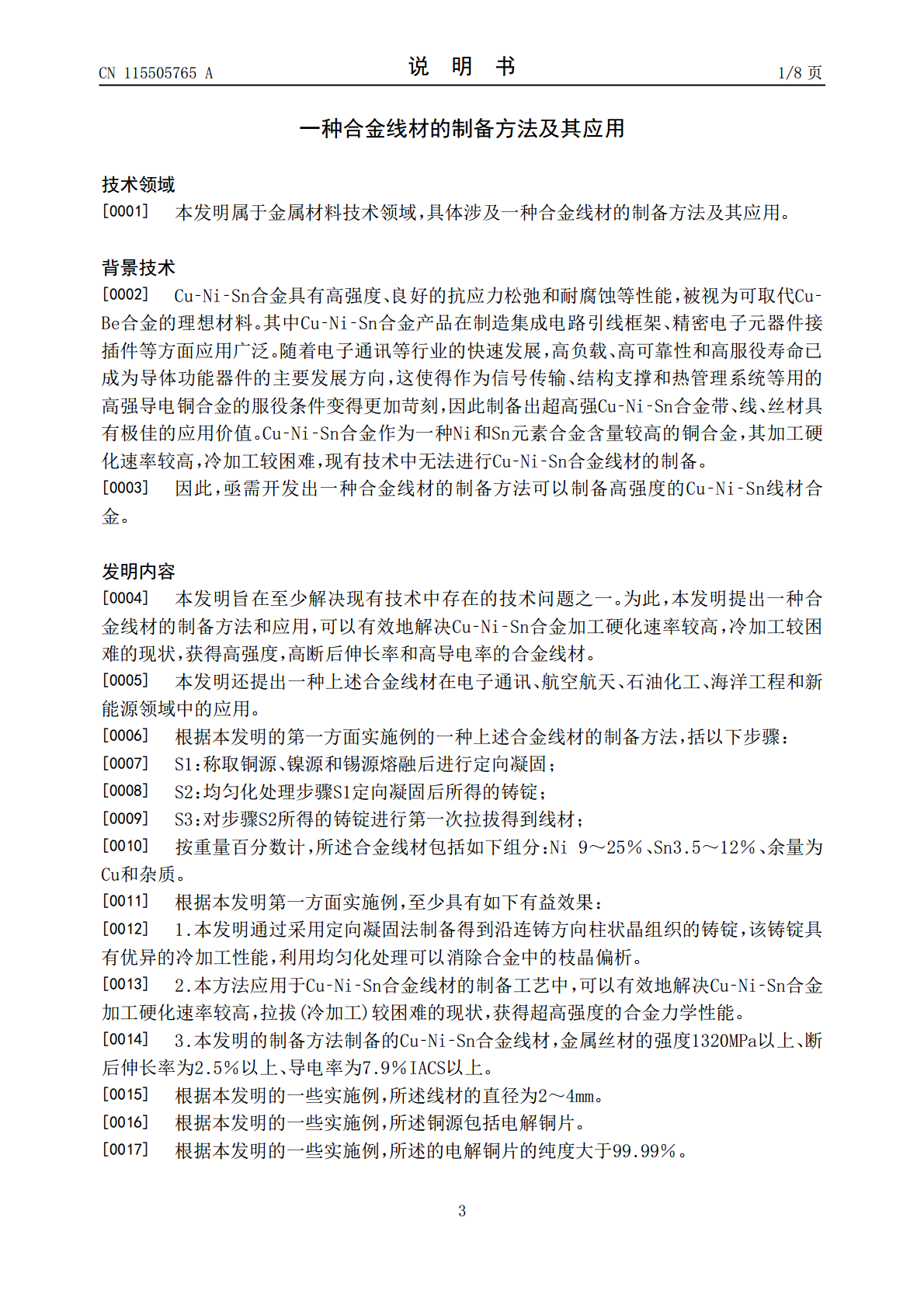

1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种合金线材的制备方法及其应用.pdf
本发明公开了一种合金线材的制备方法及其应用，包括以下步骤：S1：称取铜源、镍源和锡源熔融后进行定向凝固；S2：均匀化处理步骤S1冷凝后所得的铸锭；S3：对步骤S2所得的铸锭进行第一次拉拔得到线材，按重量百分数计，所述合金线材包括如下组分：Ni9～25％、Sn3.5～12％、余量为Cu和杂质。本发明的一种合金线材及其制备方法和应用可以有效地解决Cu‑Ni‑Sn合金加工硬化速率较高，冷加工较困难的现状，获得高强度，高断后伸长率和高导电率的合金线材。
2023-08-09
10
471KB
一种高强度铜合金线材及其制备方法.pdf
本发明涉及金属加工技术领域，尤其为一种高强度铜合金线材及其制备方法，由如下重量份数配比的材料制成：铝9.5‑10.5％；铁4.5‑6.5％；镍5.5‑7.5％；钴0.1‑0.15％；钼0.04‑0.06％；锶0.02‑0.04％；铪0.1‑0.3％；铬0.06‑0.08％；余量为铜；采用真空非自耗电弧炉制备铝、铁、镍、钴、钼、锶、铪和铜的中间合金，首先将铝、铁、镍、钴、钼、锶和铪以中间合金的形式加入到铜溶液中；本发明通过在纯铜溶液中添加铝、铁、镍、钴、钼、锶、铪和铜的中间合金，从而完成了对高强度铜合金线材
2023-06-16
10
397KB
一种高导电率的铝合金线材及其制备方法.pdf
本发明公开了一种高导电率的铝合金线材及其制备方法，所述铝合金线材按重量百分比计，由以下组分制成：纳米碳粉0.5～0.85%、铍0.05～0.08%、钼0.1～0.12%、铜0.7～0.9%、镱0.4～0.48%、钠0.2～0.3%、硅0.8～1.2%、镁0.8～1.1%、钴0.35～0.42%和余量的铝，纳米碳粉的粒径为15～50nm；将铝锭加入炉中熔化，再升温，加入各合金充分混合，再加入纳米碳粉充分混合后，精炼、扒渣，保温，得到铝液；将铝液连铸成铝合金棒材，再在高温下旋转锻造，均匀化处理，拉拔得到铝合金
2023-06-19
10
339KB
一种稀银铝合金导电线材及其制备方法.pdf
本发明公开了一种稀银铝合金导电线材及其制备方法，涉及电力、电气设备制造领域，所述稀银铝合金导电线材为Al‑Fe‑Ag‑S‑R铝合金，其中，各元素组分重量比为：Fe＝0.05wt％～0.5wt％；Ag＝0.01wt％～0.08wt％；S＝0.02wt％～0.25wt％；R＝0.005wt％～0.25wt％；余量的为Al；所述S为V、Ti、Cr、Mn、Ni中的一种或多种元素组合，R为稀土元素中的一种或多种元素组合；本发明还公开了上述稀银铝合金的导电线材的制备方法，本发明解决了传统导电线材成本、物理机械性能、电
2024-01-10
10
348KB
一种高导电耐热稀土铝合金线材及其制备方法.pdf
本发明公开了一种高导电耐热稀土铝合金线材及其制备方法,包括如下质量百分比的原料组成:镁2?5%、铁0.1?1.0%、硼0.01?0.05%、碲0.01?0.03%、铌0.01?0.03%、稀土元素0.05?0.20%、石墨烯0.5?2.0%,余量为铝及不可避免的杂质。本发明提供的铝合金线材在铝、镁、铁等基础原料上,添加了硼、碲、铌、稀土元素和石墨烯,在这些原料的共同作用下,能够改善合金的结晶条件,细化了晶粒和结晶,提高了铝合金的强度,同时能提高铝合金的耐热性、耐腐蚀性和导电性,制备的铝合金能够满足大电容输
2023-05-24
10
325KB
