CN2013205832664用于永磁电机总装的导向装配工装.pdf

2024-08-17

10

425KB

永磁电机转子的装配工装.pdf

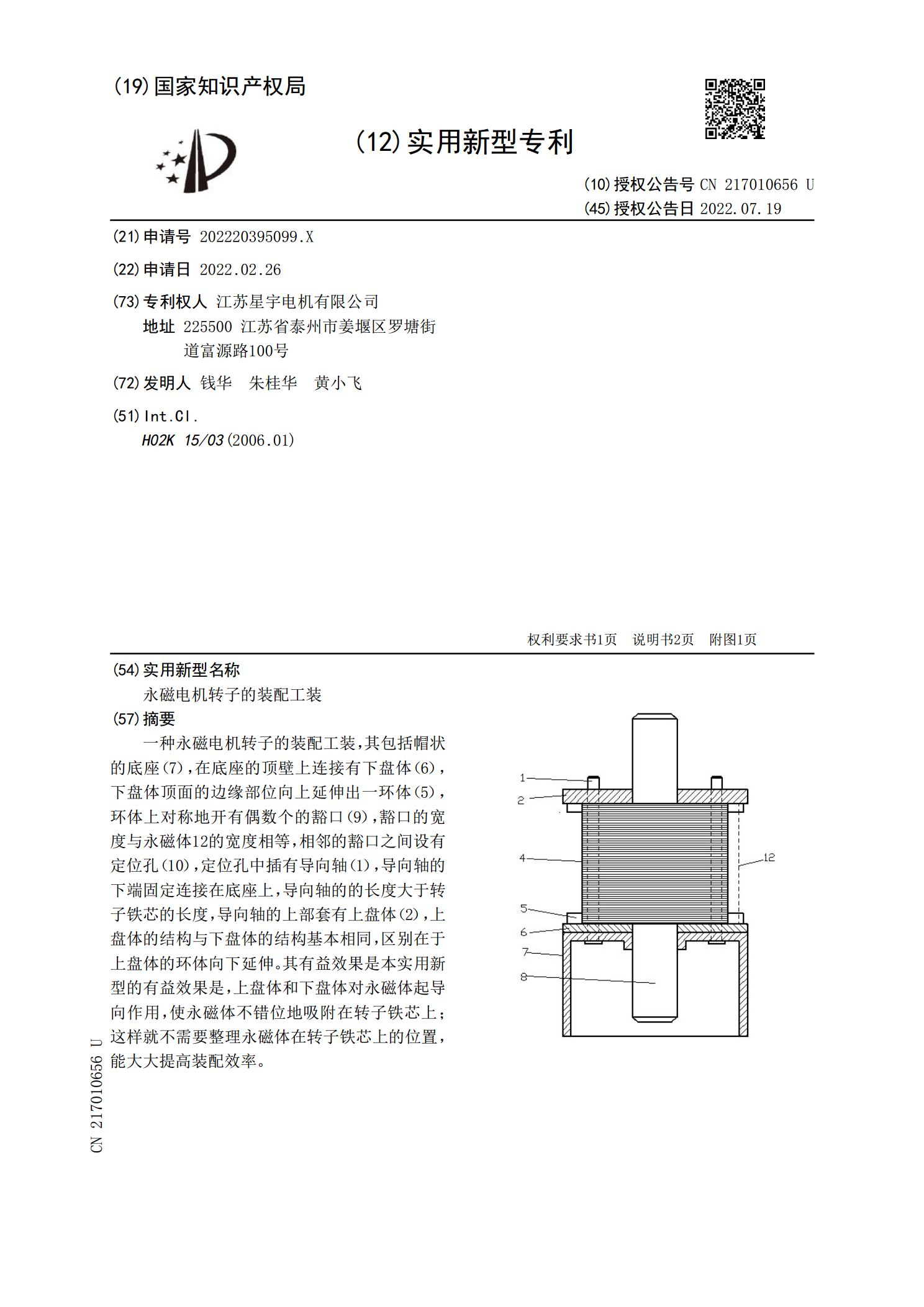

一种永磁电机转子的装配工装,其包括帽状的底座(7),在底座的顶壁上连接有下盘体(6),下盘体顶面的边缘部位向上延伸出一环体(5),环体上对称地开有偶数个的豁口(9),豁口的宽度与永磁体12的宽度相等,相邻的豁口之间设有定位孔(10),定位孔中插有导向轴(1),导向轴的下端固定连接在底座上,导向轴的的长度大于转子铁芯的长度,导向轴的上部套有上盘体(2),上盘体的结构与下盘体的结构基本相同,区别在于上盘体的环体向下延伸。其有益效果是本实用新型的有益效果是,上盘体和下盘体对永磁体起导向作用,使永磁体不错位地吸附

2023-05-12

10

273KB

双轮定位稀土永磁电机总装配机.pdf

本发明双轮定位稀土永磁电机总装配机涉及一种使用双轮定位，使电机定子在转子磁场作用下上下左右四个方位定位，仅允许定子在轴向滑动，快速地完成稀土永磁电机的总装配，适用于稀土永磁同步电动机及发电机。包括总装机静支架、总装机动支架、调节轮、锁紧轮、总装机工艺轴、联轴节、电机中心高标准垫块，滑车、滑车左右方向定位动轮、滑车上下方向定位动轮，可调限位垫块、总装配机台架和标准垫块紧固螺杆；在总装配机台架上部装有导轨，在总装配机台架一端固定有总装机静支架，在总装配机台架一端导轨上装有总装机动支架，滑车安装在导轨上，滑车下

2023-10-22

10

367KB

电机装配的总装线.pdf

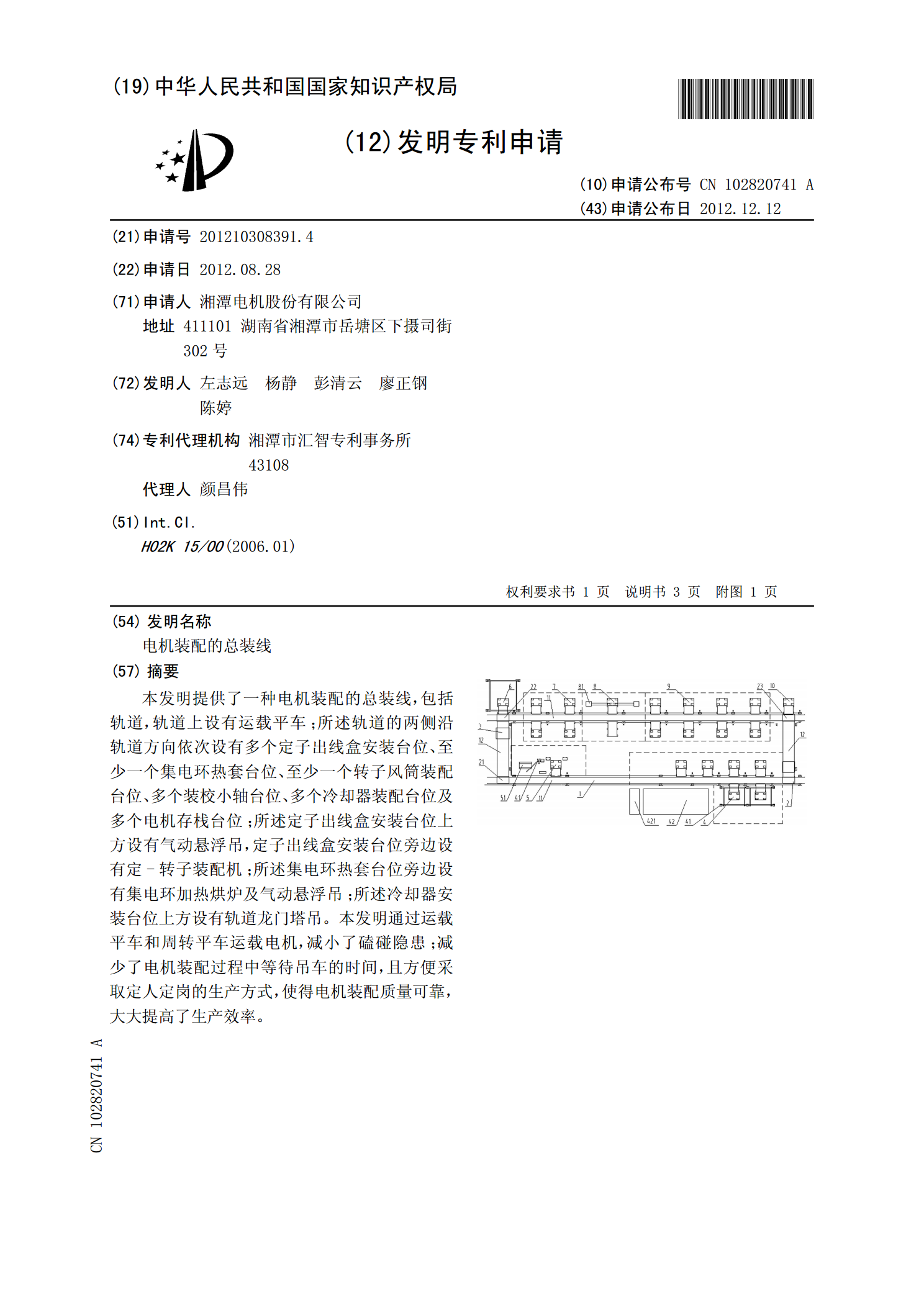

本发明提供了一种电机装配的总装线，包括轨道，轨道上设有运载平车；所述轨道的两侧沿轨道方向依次设有多个定子出线盒安装台位、至少一个集电环热套台位、至少一个转子风筒装配台位、多个装校小轴台位、多个冷却器装配台位及多个电机存栈台位；所述定子出线盒安装台位上方设有气动悬浮吊，定子出线盒安装台位旁边设有定-转子装配机；所述集电环热套台位旁边设有集电环加热烘炉及气动悬浮吊；所述冷却器安装台位上方设有轨道龙门塔吊。本发明通过运载平车和周转平车运载电机，减小了磕碰隐患；减少了电机装配过程中等待吊车的时间，且方便采取定人定

2023-06-20

10

691KB

一种表贴式永磁电机装配工装.pdf

本发明公开了一种表贴式永磁电机装配工装，包括固定座、前端盖、机壳、定子、吊装架、后端盖、转子，转子包括转轴和均布在转轴表面的磁钢，固定座上周向均布高度调节装置，高度调节装置的上端面设隔离装置，隔离装置包括线束，线束沿着定子的内壁向下延伸，线束的下部外壁套设多个隔条，多个隔条在竖直方向上的投影一致，每个隔条伸入定子和转子之间，隔条的材质为聚四氟乙烯，每个隔条的外轮廓包括与转轴外壁相贴合的第一弧形凸部、与相邻的两个磁钢侧壁贴合的第二弧形凸部、与定子内壁相贴合的第三弧形凸部和尖部，转子沿着隔条竖直向下同心穿入定

2023-08-30

10

1.8MB
