永磁电机转子的装配工装.pdf
2023-05-12
10金币
273KB
5页
山柳****魔王
实名认证
内容提供者
1/5
2/5
3/5
4/5
5/5
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
永磁电机转子的装配工装.pdf

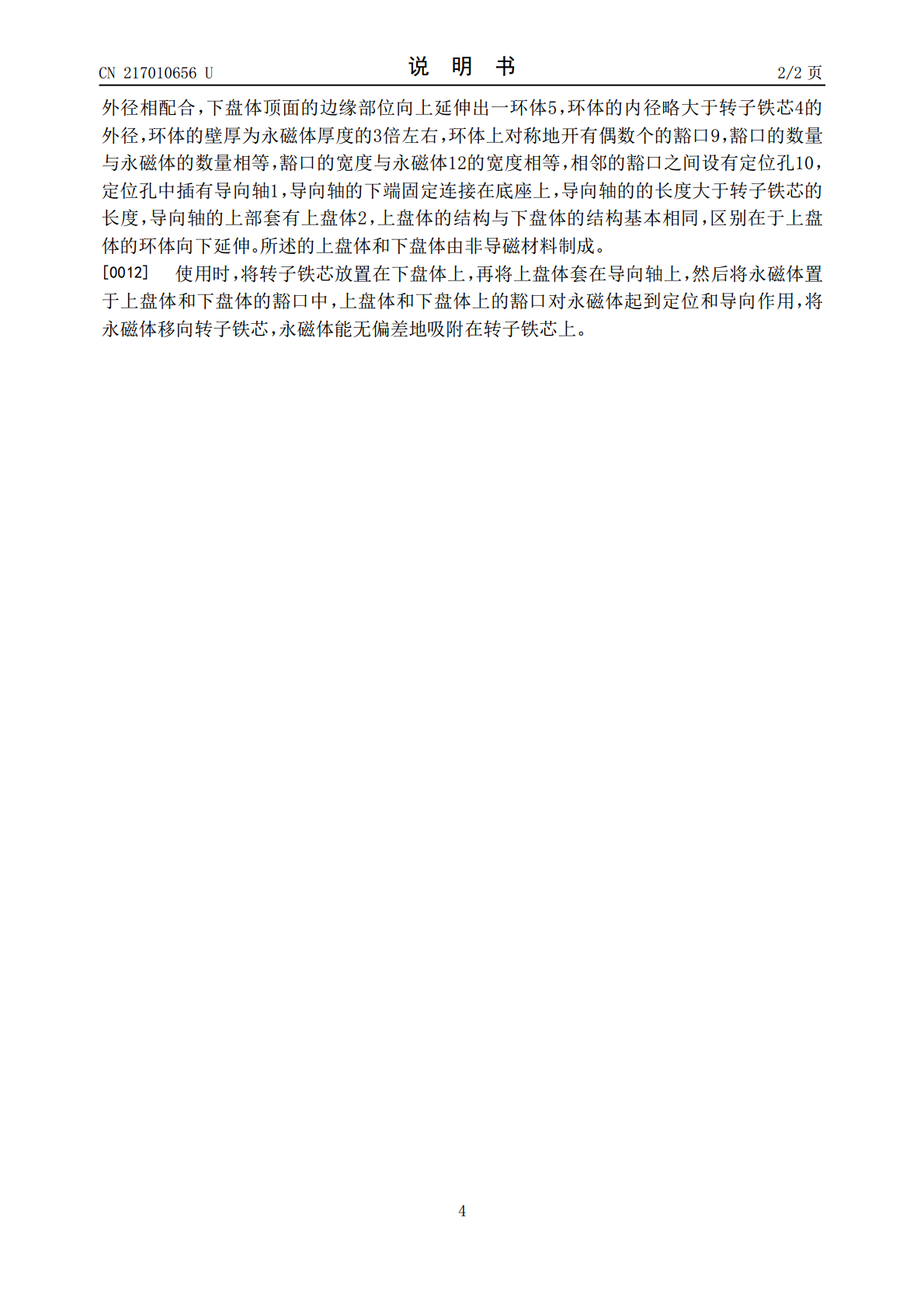

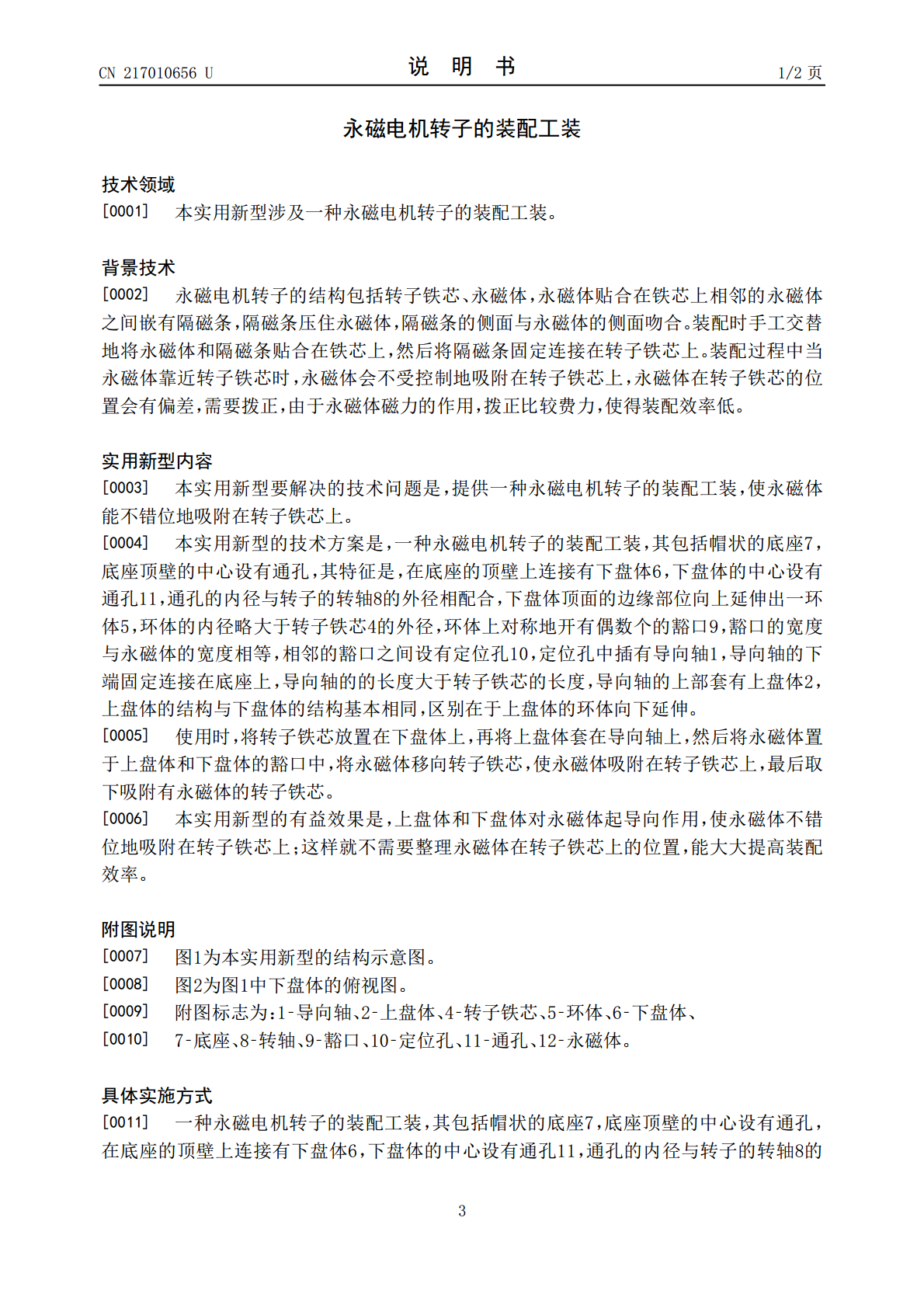

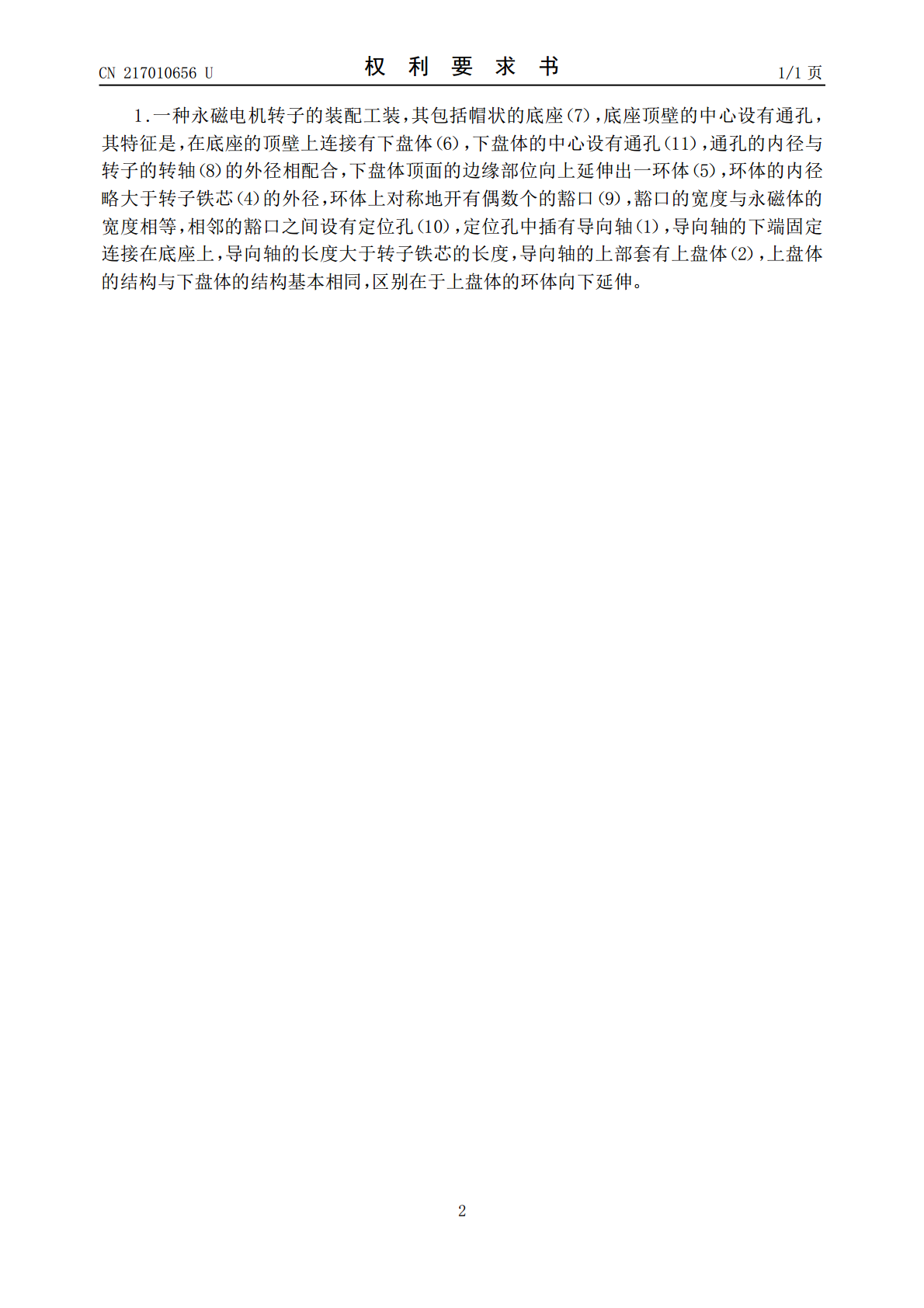

一种永磁电机转子的装配工装,其包括帽状的底座(7),在底座的顶壁上连接有下盘体(6),下盘体顶面的边缘部位向上延伸出一环体(5),环体上对称地开有偶数个的豁口(9),豁口的宽度与永磁体12的宽度相等,相邻的豁口之间设有定位孔(10),定位孔中插有导向轴(1),导向轴的下端固定连接在底座上,导向轴的的长度大于转子铁芯的长度,导向轴的上部套有上盘体(2),上盘体的结构与下盘体的结构基本相同,区别在于上盘体的环体向下延伸。其有益效果是本实用新型的有益效果是,上盘体和下盘体对永磁体起导向作用,使永磁体不错位地吸附
