密封剂片.pdf

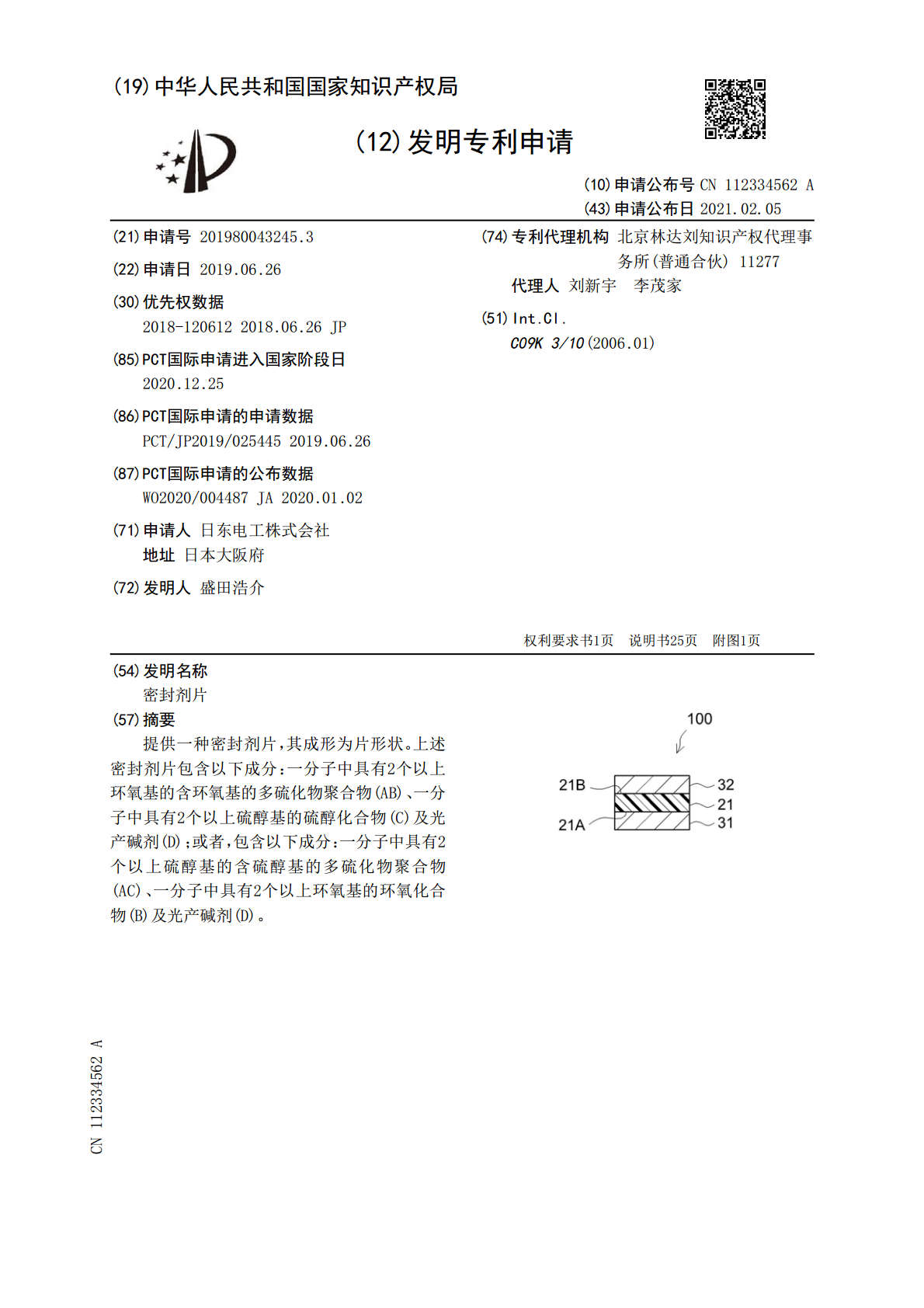

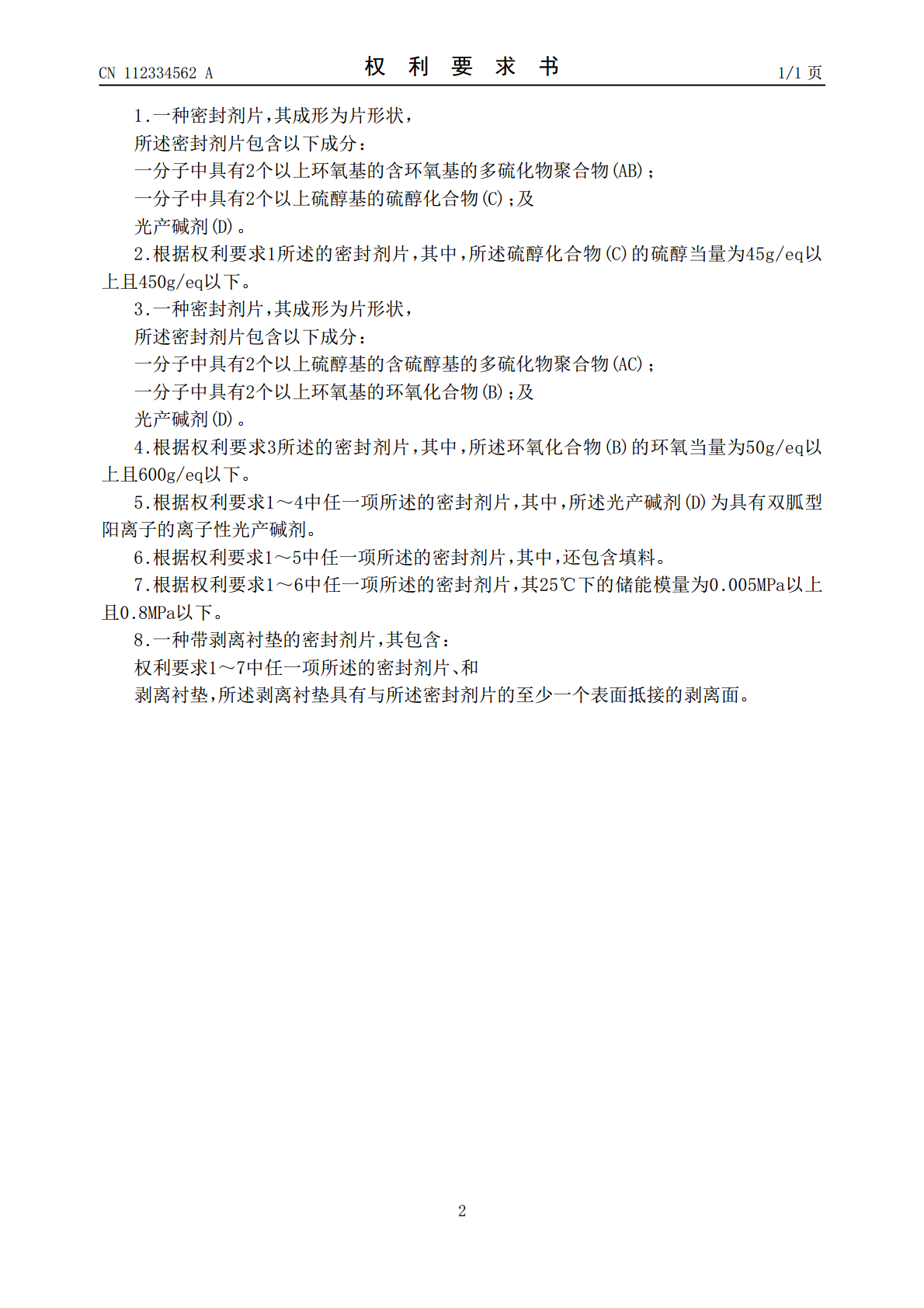

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112334562A(43)申请公布日2021.02.05(21)申请号201980043245.3(74)专利代理机构北京林达刘知识产权代理事(22)申请日2019.06.26务所(普通合伙)11277代理人刘新宇李茂家(30)优先权数据2018-1206122018.06.26JP(51)Int.Cl.C09K3/10(2006.01)(85)PCT国际申请进入国家阶段日2020.12.25(86)PCT国际申请的申请数据PCT/JP2019/0254452019.06.26(87)PCT国际申请的公布数据WO2020/004487JA2020.01.02(71)申请人日东电工株式会社地址日本大阪府(72)发明人盛田浩介权利要求书1页说明书25页附图1页(54)发明名称密封剂片(57)摘要提供一种密封剂片，其成形为片形状。上述密封剂片包含以下成分：一分子中具有2个以上环氧基的含环氧基的多硫化物聚合物(AB)、一分子中具有2个以上硫醇基的硫醇化合物(C)及光产碱剂(D)；或者，包含以下成分：一分子中具有2个以上硫醇基的含硫醇基的多硫化物聚合物(AC)、一分子中具有2个以上环氧基的环氧化合物(B)及光产碱剂(D)。CN112334562ACN112334562A权利要求书1/1页1.一种密封剂片，其成形为片形状，所述密封剂片包含以下成分：一分子中具有2个以上环氧基的含环氧基的多硫化物聚合物(AB)；一分子中具有2个以上硫醇基的硫醇化合物(C)；及光产碱剂(D)。2.根据权利要求1所述的密封剂片，其中，所述硫醇化合物(C)的硫醇当量为45g/eq以上且450g/eq以下。3.一种密封剂片，其成形为片形状，所述密封剂片包含以下成分：一分子中具有2个以上硫醇基的含硫醇基的多硫化物聚合物(AC)；一分子中具有2个以上环氧基的环氧化合物(B)；及光产碱剂(D)。4.根据权利要求3所述的密封剂片，其中，所述环氧化合物(B)的环氧当量为50g/eq以上且600g/eq以下。5.根据权利要求1～4中任一项所述的密封剂片，其中，所述光产碱剂(D)为具有双胍型阳离子的离子性光产碱剂。6.根据权利要求1～5中任一项所述的密封剂片，其中，还包含填料。7.根据权利要求1～6中任一项所述的密封剂片，其25℃下的储能模量为0.005MPa以上且0.8MPa以下。8.一种带剥离衬垫的密封剂片，其包含：权利要求1～7中任一项所述的密封剂片、和剥离衬垫，所述剥离衬垫具有与所述密封剂片的至少一个表面抵接的剥离面。2CN112334562A说明书1/25页密封剂片技术领域[0001]本发明涉及片形状的密封剂、即密封剂片。本申请主张基于2018年6月26日申请的日本特许申请2018-120612号的优先权，该申请的全部内容作为参考被并入本说明书中。背景技术[0002]液态多硫化物聚合物由于在分子内含有-S-S-键，因此通过使其固化，可形成对喷气燃料、工作油等油的耐受性(耐油性)优异的橡胶状的固化物。因此，液态多硫化物聚合物例如作为航空器等中使用的密封剂的原料而利用。作为液态多硫化物聚合物相关的技术文献，可列举出专利文献1～3。需要说明的是，专利文献4、5涉及航空密封剂、航空宇宙密封剂，但没有涉及基于多硫化物的密封剂。专利文献6为关于多硫化物系的粘合带的技术文献。[0003]现有技术文献[0004]专利文献[0005]专利文献1：日本特许第4227787号公报[0006]专利文献2：日本特许第3442860号公报[0007]专利文献3：日本特许申请公开2013-119519号公报[0008]专利文献4：日本特许申请公表2006-526693号公报[0009]专利文献5：日本特许申请公表2008-530270号公报[0010]专利文献6：日本特许申请公开2017-145276号公报发明内容[0011]发明要解决的问题[0012]对于使用了液态多硫化物聚合物的密封剂的施工，通常如下进行：将包含液态多硫化物聚合物的A液和包含该多硫化物聚合物的固化剂的B液在即将施工前混合而制备液态的密封剂，将该液态密封剂涂布于对象物后，在该对象物上使液态密封剂固化，由此进行。作为上述固化剂，从在室温可容易进行固化反应的方面出发，大多使用重铬酸等强氧化剂。[0013]但是，这样的液态密封剂由于为液态，因此难以在对象物的期望的范围内以期望的厚度精度良好地涂布。因此，即使是熟练操作者，在缩短液态密封剂的涂布操作所需时间的方面也存在极限。另外，也担心操作者的培养、确保的困难性所引起的制造成本的上升、生产率的降低、密封品质的降低等。[0014]鉴于上述情况，本发明的目的在于，改善多硫化物系密封剂的施工性。[0015]用于解决问
