一种可调式家具防撞保护装置.pdf

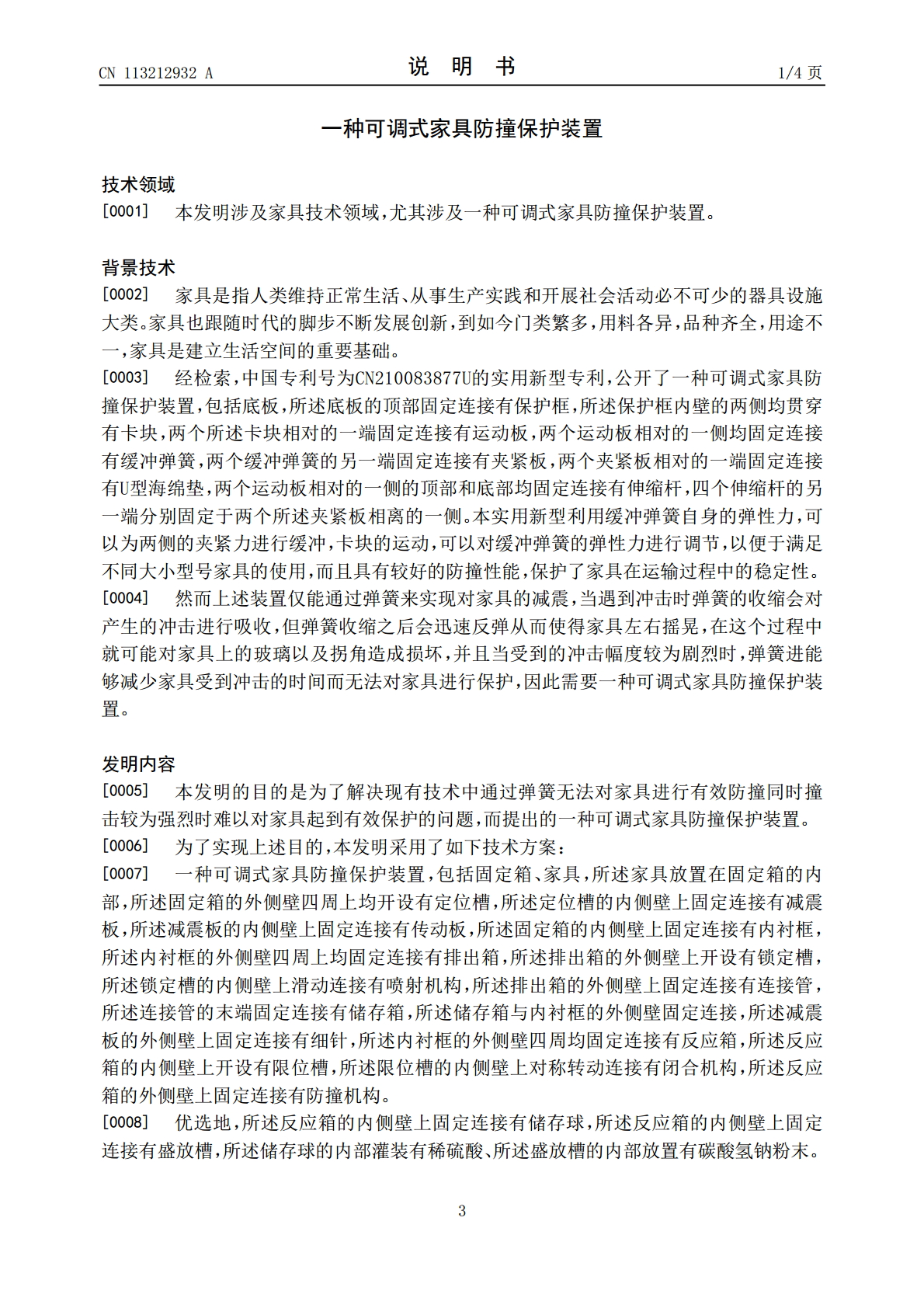

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113212932A(43)申请公布日2021.08.06(21)申请号202110190973.6(22)申请日2021.04.28(71)申请人陈娟地址236233安徽省阜阳市颍上县陈桥镇卢老村卢老队02号(72)发明人陈娟(74)专利代理机构南昌逸辰知识产权代理事务所(普通合伙)36145代理人刘林艳(51)Int.Cl.B65D25/02(2006.01)B65D25/10(2006.01)B65D81/05(2006.01)B65D85/30(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种可调式家具防撞保护装置(57)摘要本发明公开了一种可调式家具防撞保护装置，包括固定箱、家具，所述家具放置在固定箱的内部，所述固定箱的外侧壁四周上均开设有定位槽，所述定位槽的内侧壁上固定连接有减震板，所述减震板的内侧壁上固定连接有传动板，所述固定箱的内侧壁上固定连接有内衬框，所述内衬框的外侧壁四周上均固定连接有排出箱，所述排出箱的外侧壁上开设有锁定槽，所述锁定槽的内侧壁上滑动连接有喷射机构，所述排出箱的外侧壁上固定连接有连接管，稀硫酸与碳酸氢钠在反应的过程中会产生大量的二氧化碳，二氧化碳通过固定管进入到保护气囊中，使得保护气囊迅速膨胀从而对家具的表面进行充分的保护，避免外界的冲击直接撞破固定箱的外表面对家具造成损坏。CN113212932ACN113212932A权利要求书1/1页1.一种可调式家具防撞保护装置，包括固定箱(1)、家具(15)，其特征在于，所述家具(15)放置在固定箱(1)的内部，所述固定箱(1)的外侧壁四周上均开设有定位槽(2)，所述定位槽(2)的内侧壁上固定连接有减震板(3)，所述减震板(3)的内侧壁上固定连接有传动板(5)，所述固定箱(1)的内侧壁上固定连接有内衬框(14)，所述内衬框(14)的外侧壁四周上均固定连接有排出箱(7)，所述排出箱(7)的外侧壁上开设有锁定槽(24)，所述锁定槽(24)的内侧壁上滑动连接有喷射机构，所述排出箱(7)的外侧壁上固定连接有连接管(9)，所述连接管(9)的末端固定连接有储存箱(4)，所述储存箱(4)与内衬框(14)的外侧壁固定连接，所述减震板(3)的外侧壁上固定连接有细针(11)，所述内衬框(14)的外侧壁四周均固定连接有反应箱(16)，所述反应箱(16)的内侧壁上开设有限位槽(20)，所述限位槽(20)的内侧壁上对称转动连接有闭合机构，所述反应箱(16)的外侧壁上固定连接有防撞机构。2.根据权利要求1所述的一种可调式家具防撞保护装置，其特征在于，所述反应箱(16)的内侧壁上固定连接有储存球(18)，所述反应箱(16)的内侧壁上固定连接有盛放槽(17)，所述储存球(18)的内部灌装有稀硫酸、所述盛放槽(17)的内部放置有碳酸氢钠粉末。3.根据权利要求2所述的一种可调式家具防撞保护装置，其特征在于，所述喷射机构包括滑动连接在锁定槽(24)内侧壁上的连接杆(6)，所述连接杆(6)的与传动板(5)的外侧壁固定连接，所述连接杆(6)的末端固定连接有挤压板(8)，所述排出箱(7)的外侧壁上对称固定连接有喷射管(10)，所述喷射管(10)的末端固定连接有喷头(19)，所述喷头(19)的外侧壁上开设有多个喷淋孔。4.根据权利要求3所述的一种可调式家具防撞保护装置，其特征在于，所述挤压板(8)与排出箱(7)的内侧壁四周紧密贴合。5.根据权利要求4所述的一种可调式家具防撞保护装置，其特征在于，所述闭合机构包括对称转动连接在限位槽(20)内侧壁上的闭合板(21)，所述闭合板(21)的外侧壁上固定连接有弹簧(22)，所述弹簧(22)的末端与限位槽(20)的内侧壁上固定连接。6.根据权利要求5所述的一种可调式家具防撞保护装置，其特征在于，所述防撞机构包括固定连接在反应箱(16)外侧壁上的固定管(12)，所述固定管(12)贯穿内衬框(14)的外侧壁，所述固定管(12)的末端固定连接有保护气囊(13)，所述保护气囊(13)的与内衬框(14)的内侧壁固定连接。7.根据权利要求6所述的一种可调式家具防撞保护装置，其特征在于，所述连接管(9)的内侧壁上固定安装有单向排出阀(23)。2CN113212932A说明书1/4页一种可调式家具防撞保护装置技术领域[0001]本发明涉及家具技术领域，尤其涉及一种可调式家具防撞保护装置。背景技术[0002]家具是指人类维持正常生活、从事生产实践和开展社会活动必不可少的器具设施大类。家具也跟随时代的脚步不断发展创新，到如今门类繁多，用料各异，品种齐全，用途不一，家具是建立生活空间的重要基础。[0003]经检索，中国专利号为CN210083877U的实用新型专利，公开了一种可调
