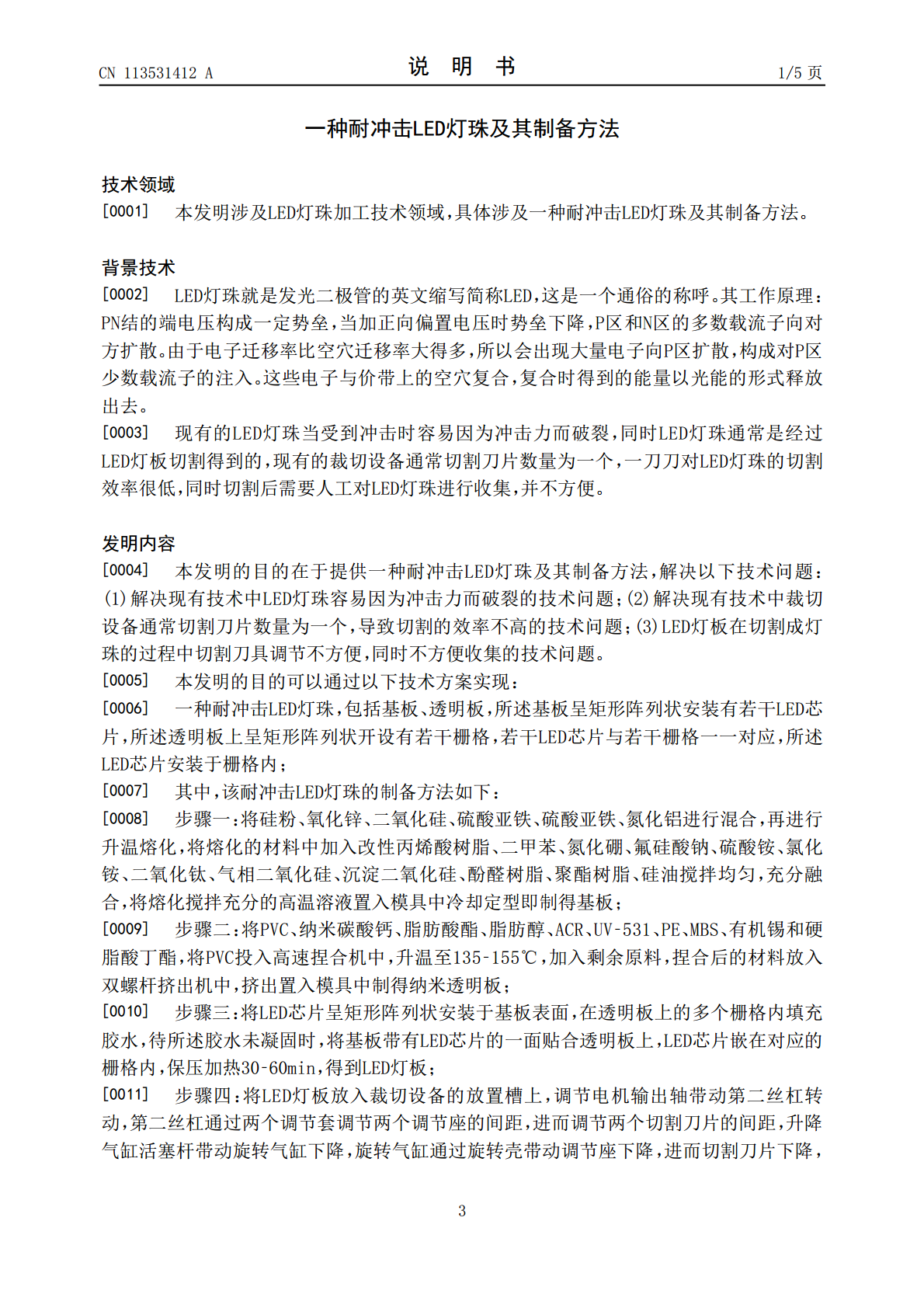

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113531412A(43)申请公布日2021.10.22(21)申请号202110821544.4F21Y115/10(2016.01)(22)申请日2021.07.20(71)申请人马鞍山三投光电科技有限公司地址243000安徽省马鞍山市郑蒲港新区综保区3＃厂房西侧(72)发明人张文具(74)专利代理机构合肥正则元起专利代理事务所(普通合伙)34160代理人匡立岭(51)Int.Cl.F21K9/90(2016.01)F21V15/00(2015.01)B26D1/08(2006.01)B26D5/12(2006.01)B26D7/02(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种耐冲击LED灯珠及其制备方法(57)摘要本发明公开一种耐冲击LED灯珠及其制备方法，通过硅粉、氧化锌、二氧化硅、硫酸亚铁、硫酸亚铁、氮化铝、改性丙烯酸树脂等原料制备得到的基板，具有良好的散热效果，通过透明板的设计，在整个LED灯珠上覆盖透明板，增强LED灯珠的耐冲击性能，根据GB/T2411‑2008测定，该耐冲击LED灯珠的透明板的邵氏硬度为70‑95。本发明同时公开一种裁切设备，通过两个可以调节间距的调节座的设计，可以根据LED灯珠大小的不同将LED灯板切割成为若干LED灯珠，通过设置可以水平移动的旋转壳、可以水平移动的放置槽以及旋转气缸的设计，可以对LED灯板依次进行纵向与横向的高效切割。CN113531412ACN113531412A权利要求书1/1页1.一种耐冲击LED灯珠的制备方法，其特征在于，包括如下步骤：步骤一：将硅粉、氧化锌、二氧化硅、硫酸亚铁、硫酸亚铁、氮化铝进行混合，再进行升温熔化，将熔化的材料中加入改性丙烯酸树脂、二甲苯、氮化硼、氟硅酸钠、硫酸铵、氯化铵、二氧化钛、气相二氧化硅、沉淀二氧化硅、酚醛树脂、聚酯树脂、硅油搅拌均匀，充分融合，将熔化搅拌充分的高温溶液置入模具中冷却定型即制得基板(100)；步骤二：将PVC、纳米碳酸钙、脂肪酸酯、脂肪醇、ACR、UV‑531、PE、MBS、有机锡和硬脂酸丁酯，将PVC投入高速捏合机中，升温至135‑155℃，加入剩余原料，捏合后的材料放入双螺杆挤出机中，挤出置入模具中制得纳米透明板(300)；步骤三：将LED芯片(200)呈矩形阵列状安装于基板(100)表面，在透明板(300)上的多个栅格(400)内填充胶水，待胶水未凝固时，将基板(100)带有LED芯片(200)的一面贴合透明板(300)上，LED芯片(200)嵌在对应的栅格(400)内，保压加热30‑60min，得到LED灯板；步骤四：将LED灯板放入裁切设备，裁切制得耐冲击LED灯珠。2.根据权利要求1所述的一种耐冲击LED灯珠的制备方法，其特征在于，步骤一各原料包括如下重量份：改性丙烯酸树脂2‑3份、二甲苯1‑2.5份、氮化硼1‑3份、氟硅酸钠2‑4份、硅粉2‑6份、硫酸铵2‑3份、氧化锌3‑6份、氯化铵1.5‑2.5份、二氧化硅6‑10份、硫酸亚铁5‑10份、二氧化钛3‑10份、气相二氧化硅3‑5份、沉淀二氧化硅2‑3份、酚醛树脂28‑35份、聚酯树脂18‑25份、硅油3‑8份、氮化铝16‑22份。3.根据权利要求1所述的一种耐冲击LED灯珠的制备方法，其特征在于，步骤二各原料包括如下重量份：PVC100‑110份、纳米碳酸钙6‑12份、脂肪酸酯1.2‑1.8份、脂肪醇0.8‑1.6份、ACR0.4‑1.8份、UV‑5310.6‑1.5份、PE0.2‑0.8份、MBS12‑24份、有机锡5‑10份、硬脂酸丁酯0.6‑1.4份。4.根据权利要求1所述的一种耐冲击LED灯珠的制备方法，其特征在于，步骤二中高速捏合机捏合速度为1900‑2100r/min，捏合时间18‑30min。5.根据权利要求1所述的一种耐冲击LED灯珠的制备方法，其特征在于，步骤二中双螺杆挤出机的挤出温度为175‑185℃。6.根据权利要求1所述的一种耐冲击LED灯珠的制备方法，其特征在于，裁切设备的工作过程如下：将LED灯板放入裁切设备的放置槽上，调节两个切割刀片的间距，切割刀片穿过对应的切割凹槽对LED灯板进行切割，侧移电机输出轴带动第一丝杠转动，第一丝杠配合侧移套带动侧移架水平移动，进而带动切割刀片水平移动，切割刀片对LED灯板不同位置进行切割，而后旋转气缸输出轴带动旋转壳转动90°，旋转壳带动两个切割刀片转动，而后旋转壳带动切割刀片水平移动对LED灯板进行换向切割，切割后得到多个耐冲击LED灯珠，放置槽移动至固定架下方，固定气缸活塞杆推动升降架下降，升降架上的负压吸盘对耐冲击LED灯珠进行吸附，而后放置槽离开固定架下方，负压吸盘将耐冲击LED灯珠
